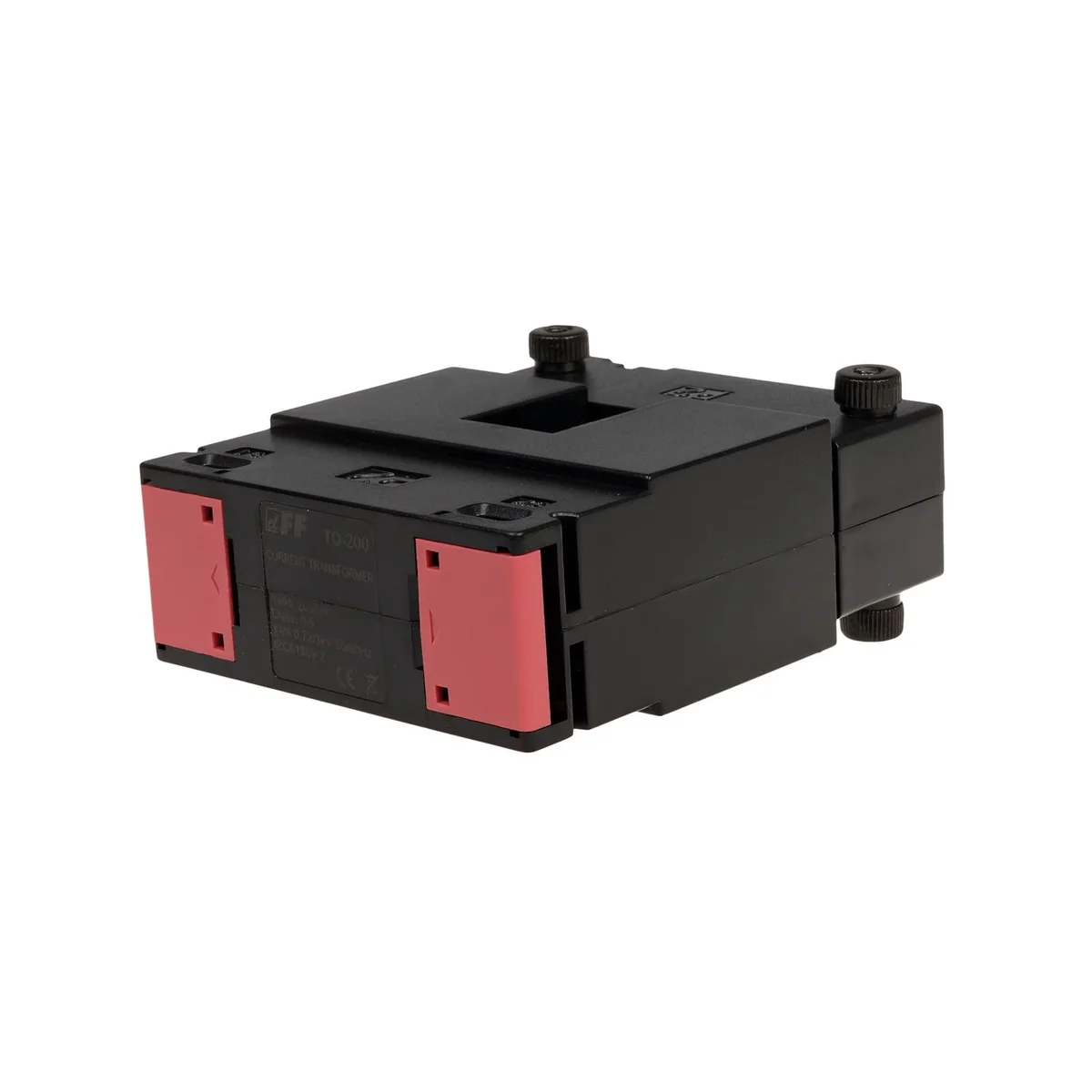

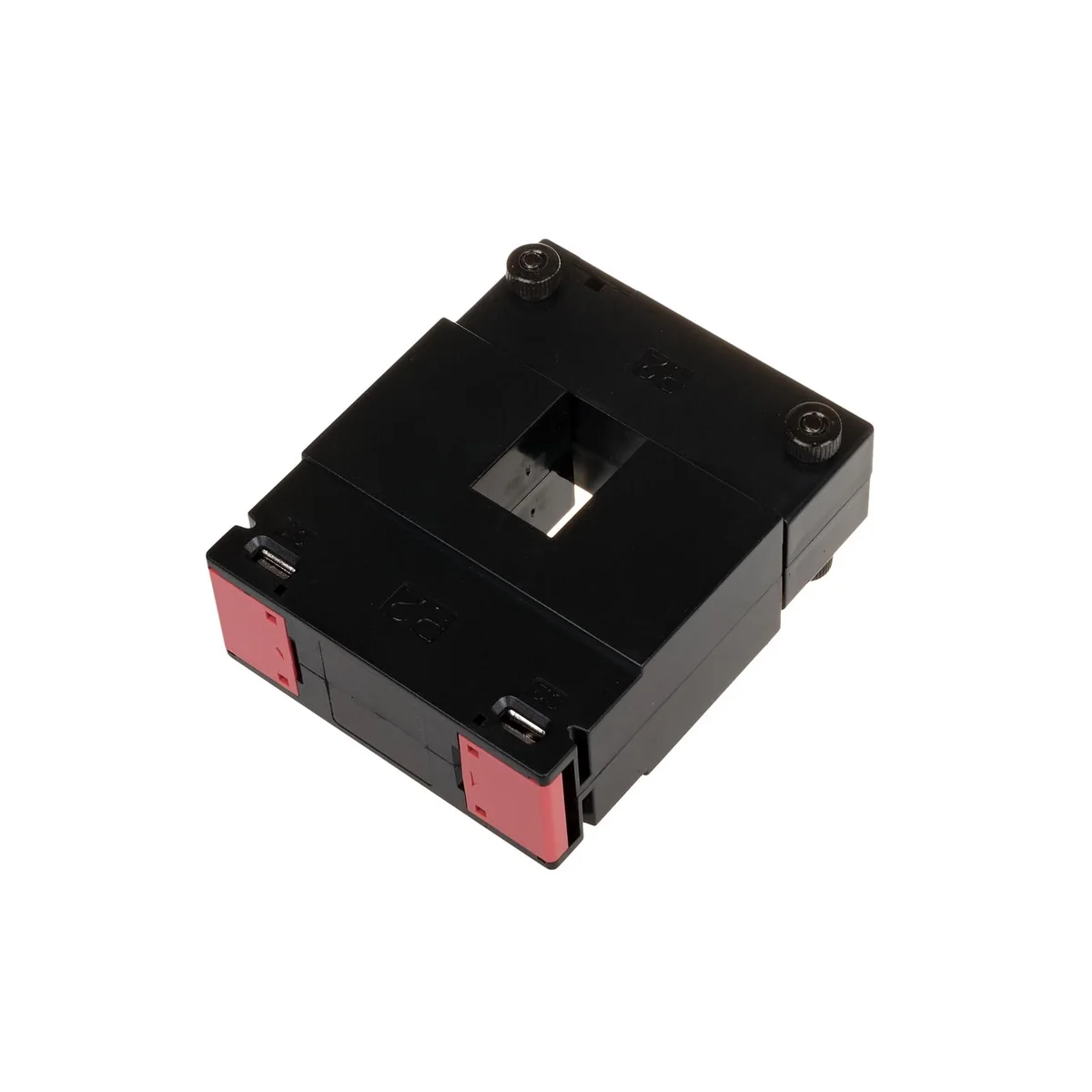

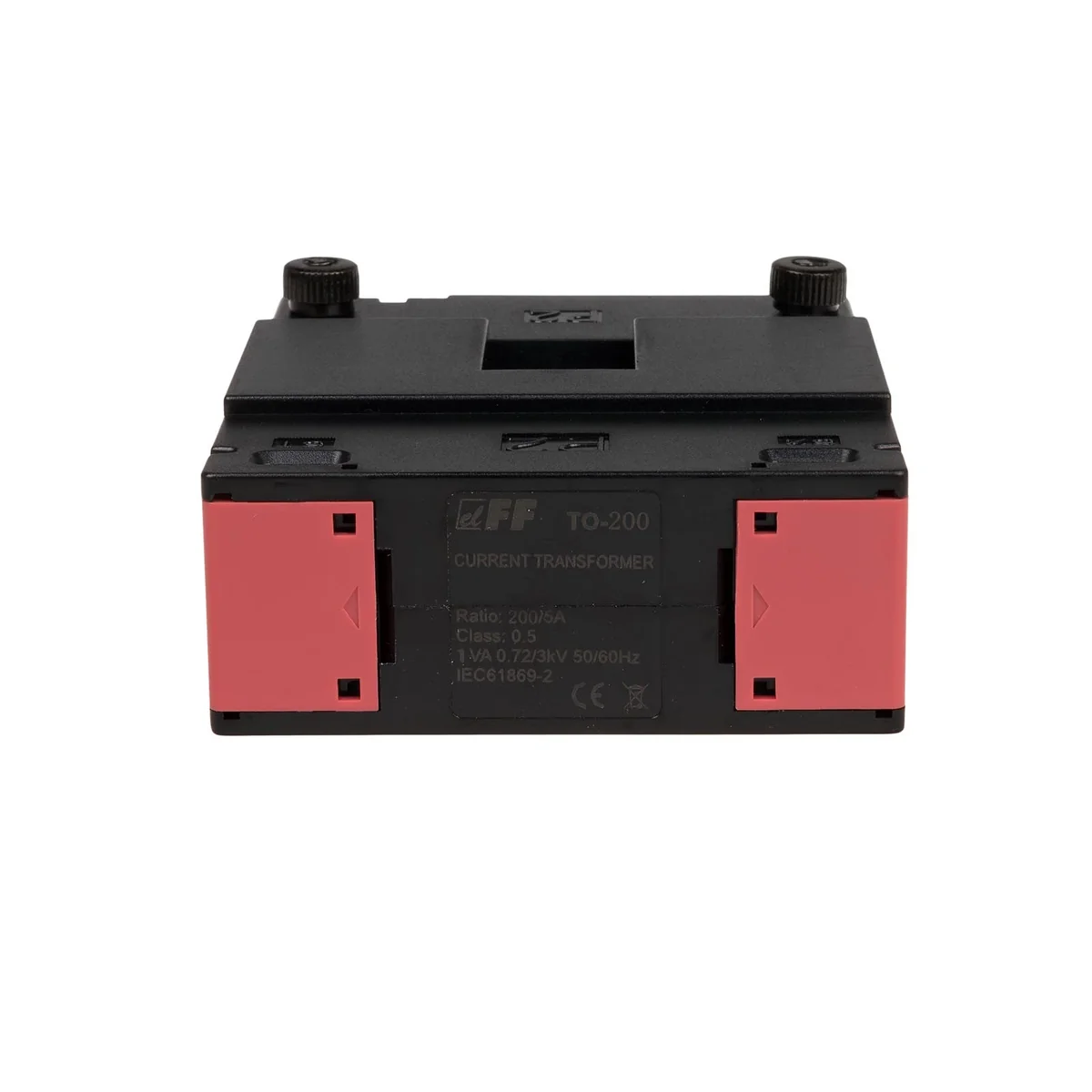

Przekładnik prądowy z otwieranym rdzeniem TO-200-5

local index:
AUK001FIFQ
Catalog No:
TO-200-5
EAN code:
5908312590859
Manufacturer: F&F
Częstotliwość [Hz]: 50/60
Napięcie znamionowe [kV]: 0,66
Stopień ochrony: IP20
Price:
84,37 €
brutto / pcs.
(including VAT 23%)
Delivery in 3h
up to 2 weeks (business days)
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Przeznaczenie
Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomia-rowych urządzeń kontrolnych i pomiarowych.

Działanie

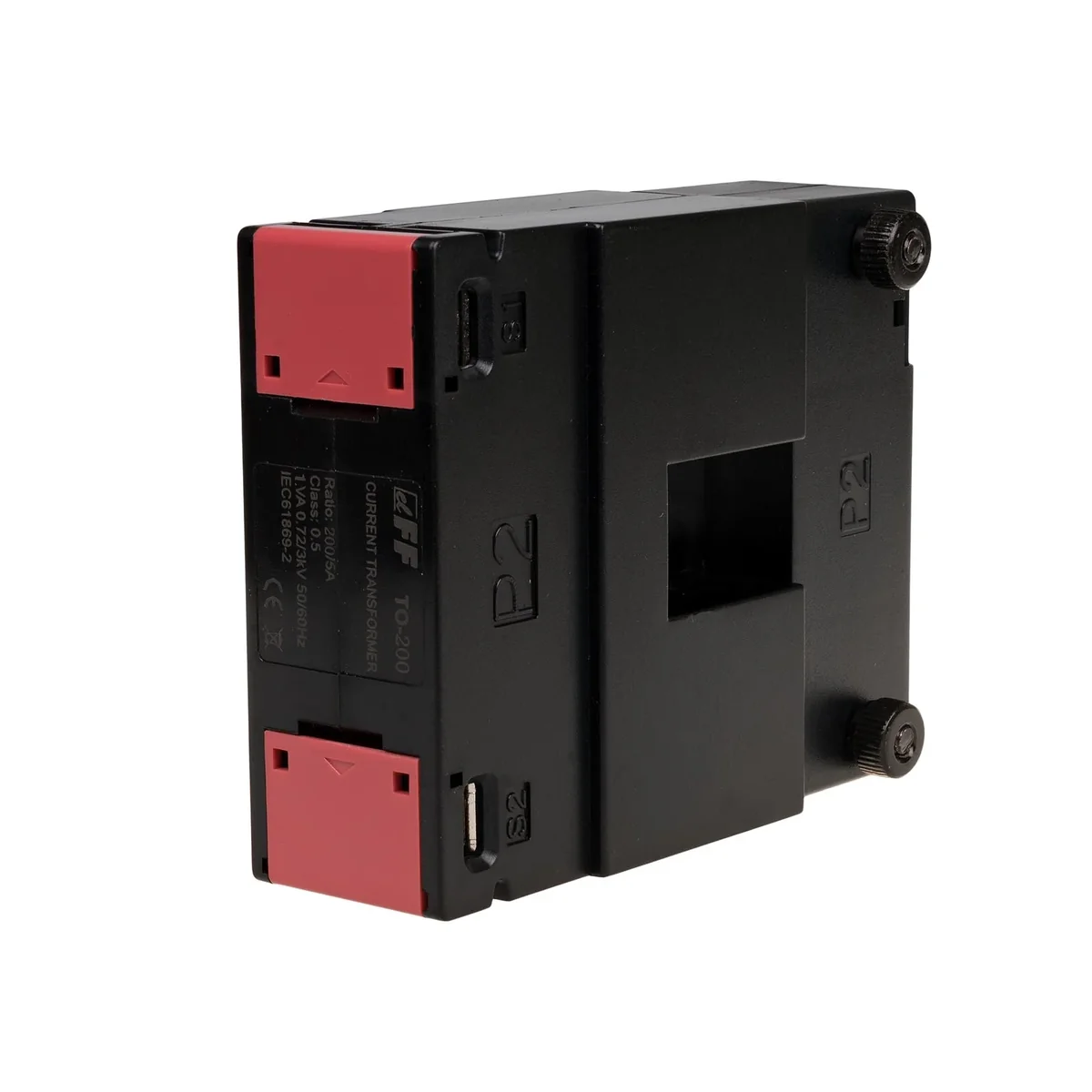

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Technical data

  • Częstotliwość [Hz]
    50/60
  • Stopień ochrony
    IP20
  • Prąd [A]
    5
  • Napięcie znamionowe [kV]
    0,66
  • Temperatura pracy [°C]
    -15 - +50
  • PKWIU
    27.11.42.0

Other technical data

  • Model
    Przekładnik prądowy przepustowy
  • Znamionowy prąd wtórny
    5 A
  • Współczynnik przetężeniowy
    FS 5
  • Mocowanie zatrzaskowe
    nie
  • Przyłącze obwodu wtórnego
    Połączenie śrubowe
  • Znamionowy prąd pierwotny
    200 A
  • Znamionowa wtórna moc pozorna
    1.5 VA
  • Z ochroną przed dotykiem
    tak
  • Z szyną miedzianą
    nie
  • Liczba wejść pierwotnych
    1

Manufacturer details

  • Manufacturer
    F&F Filipowski S.K.
  • Address
    95-200 Pabianice Konstantynowska 79/81 Polska

Bulk packaging

A kind of package Sztuka
Quantity 1 pcs.
Weight (kg) 0,780
Width (m) 0,089
Length (m) 0,105
Depth (m) 0,032
