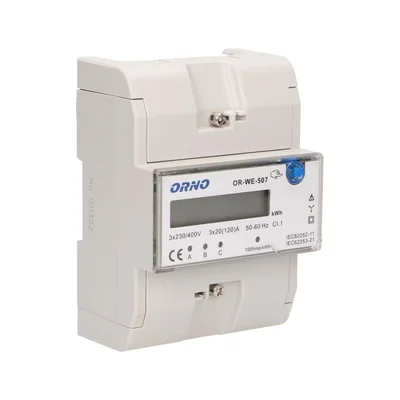

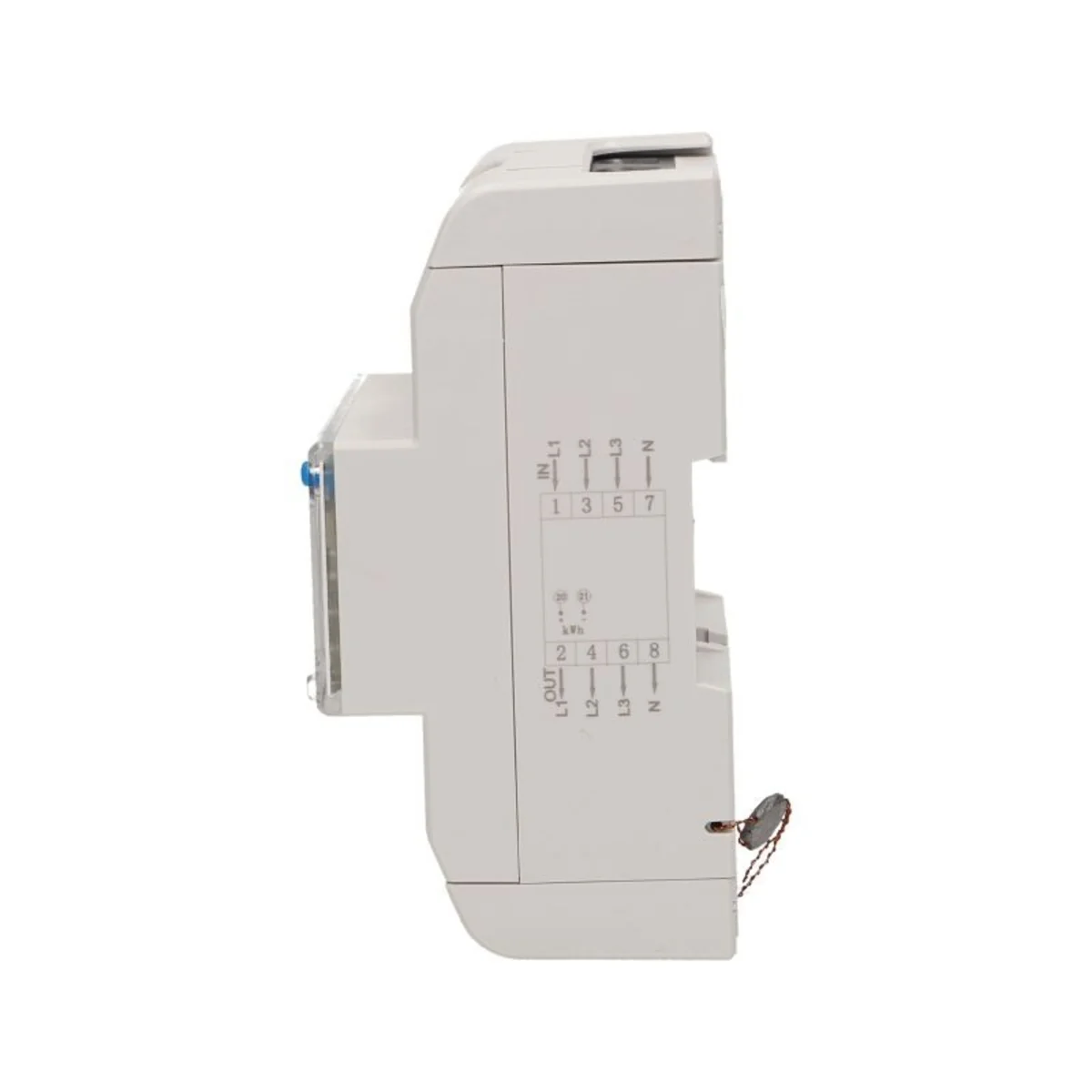

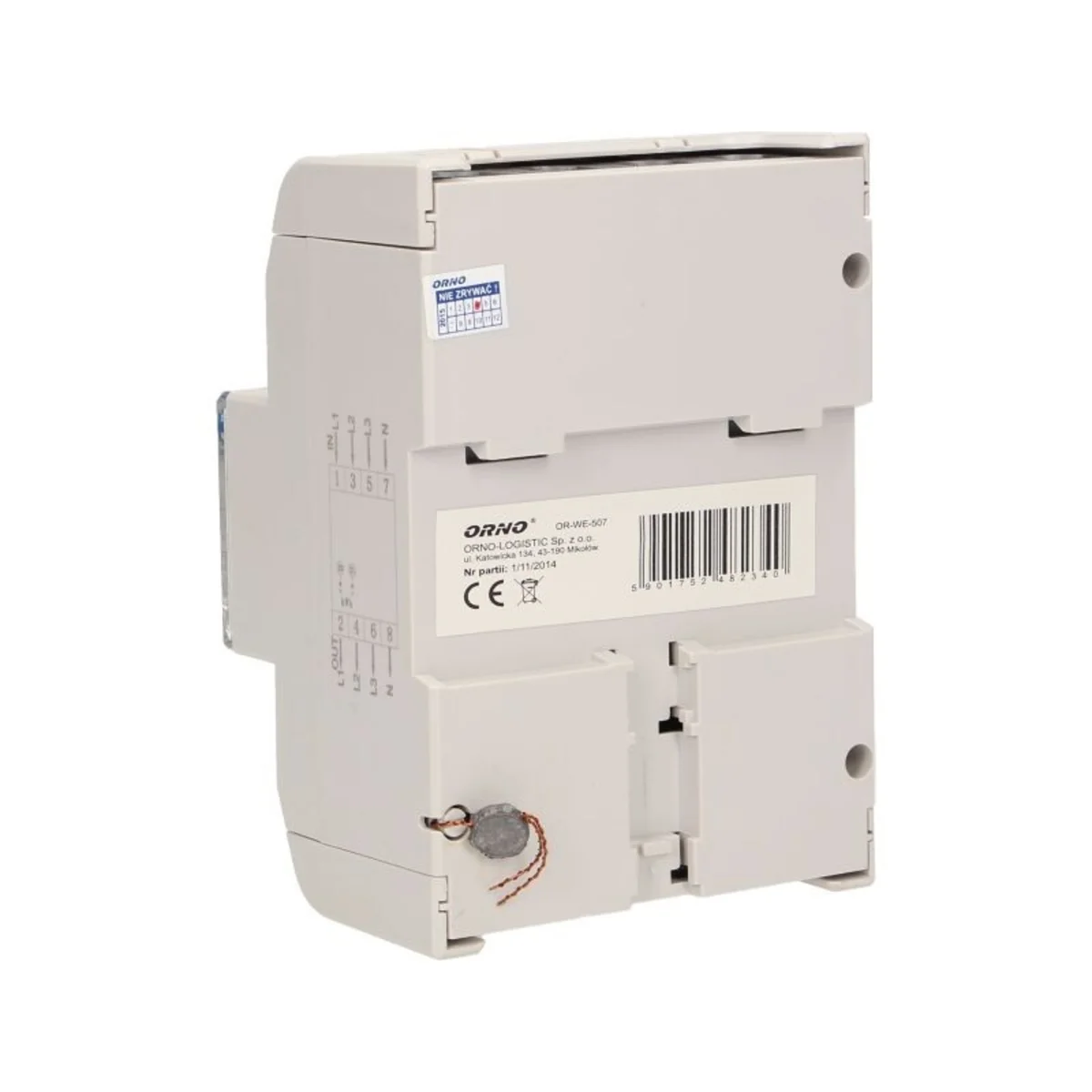

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh). Służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie.
Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED. Suma impulsów z trzech faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD (6+1).
Wyświetlacz przy niskim stanie zużycia jest wygaszony. Posiada niebieski przycisk służący do kasowania największego, szczytowego poboru mocy obciążenia układu pomiarowego, w okresie ostatnich 30 min. od włączenia obciążenia.
Parametry techniczne:
- zasilanie: 3x230V/400V AC, 50/60Hz
- wyświetlacz: LCD (liczba cyfr 6+1=000000,0 kWh)
- prąd: 3 x 20(120)A
- częstotliwość impulsów: 1000 imp/kWh
- prąd rozruchowy: 0,4%IB
- sygnalizacja poboru prądu: 3xLED czerwona
- sygnalizacja sczytywania: LED czerwona
- stopień ochrony: IP20
- montaż na szynie: 35 mm
