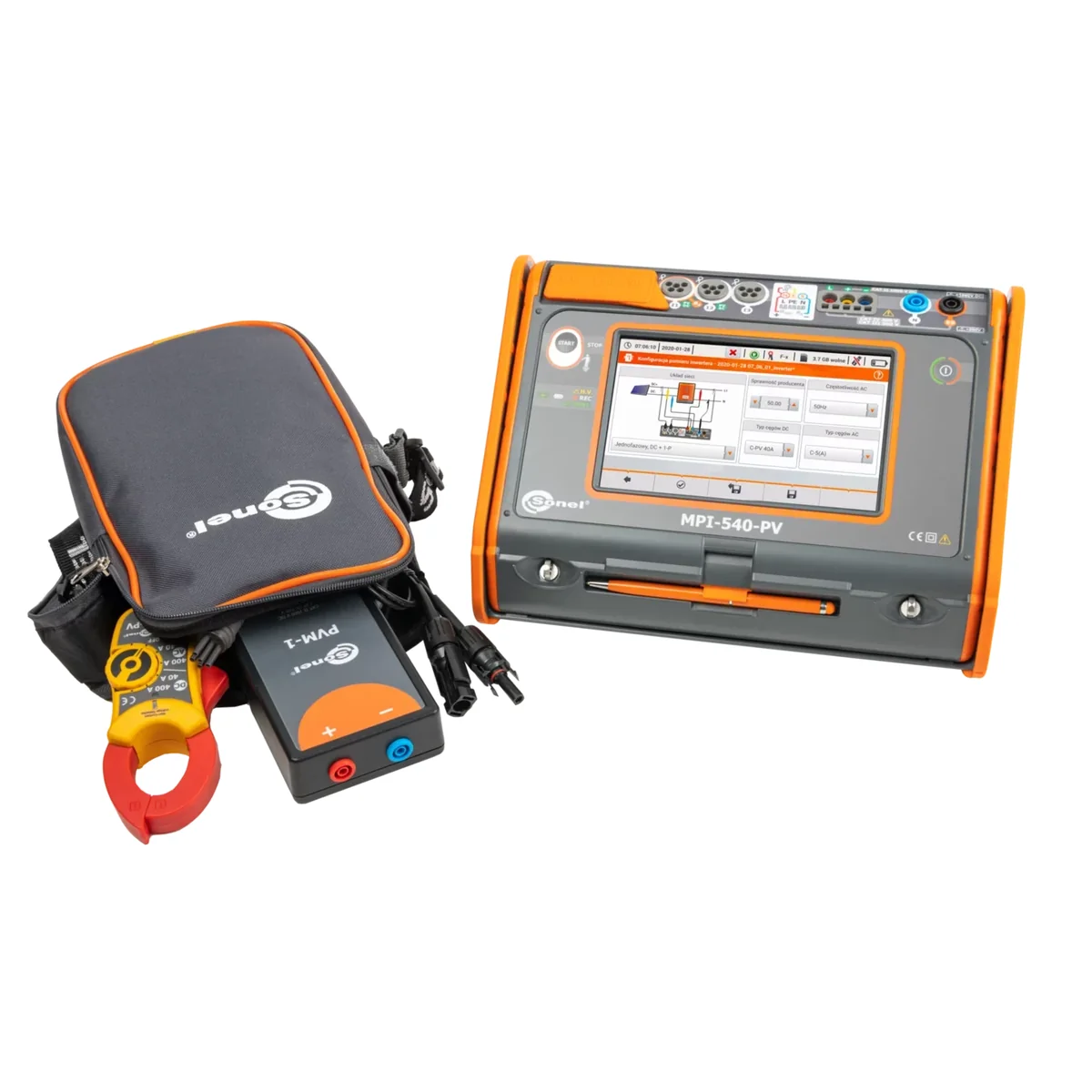

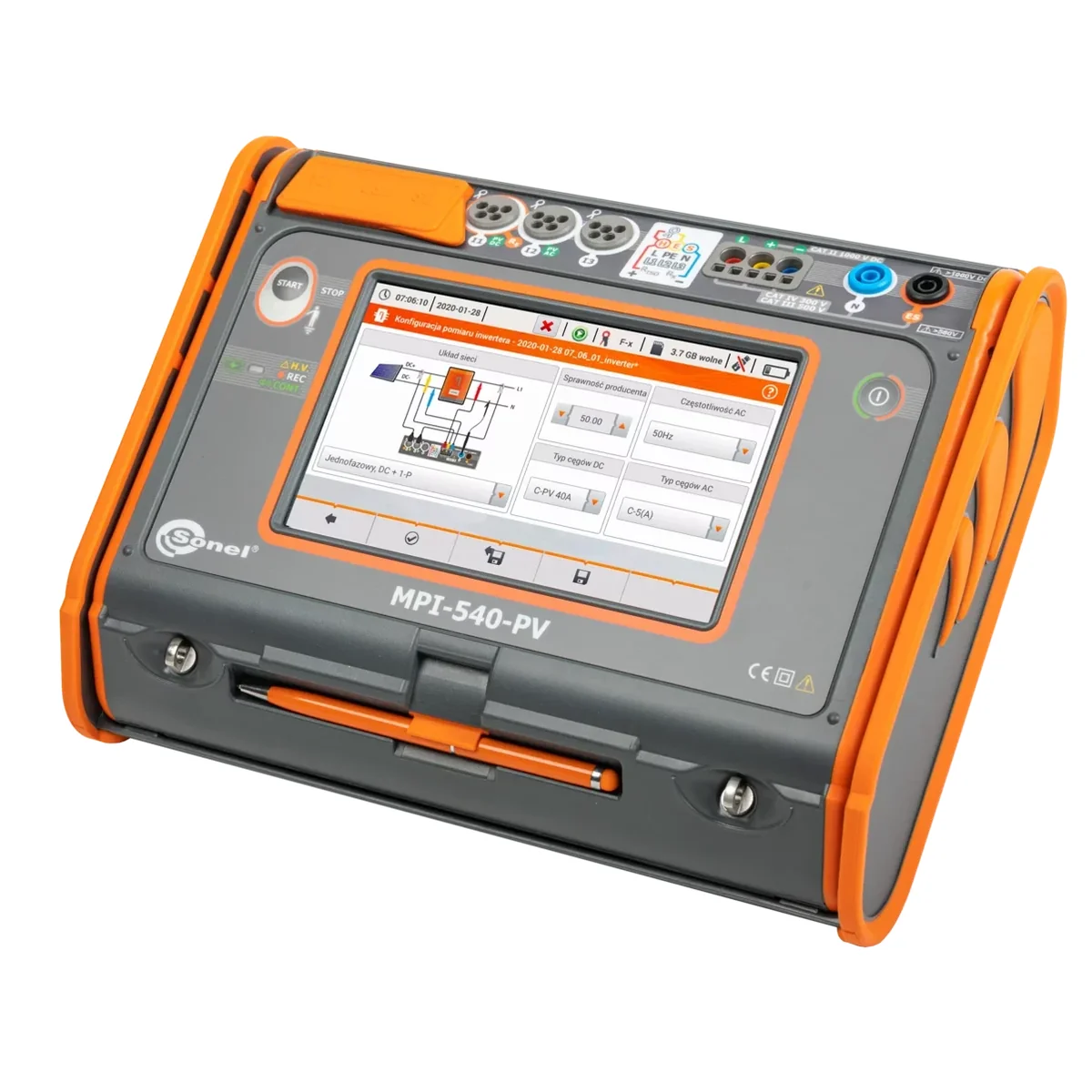

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-540-PV WMPLMPI540PV
To zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.
W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.
Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.
Znacznie więcej niż miernik wielofunkcyjny
Cechy
Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.
Kontrola bezpieczeństwa instalacji
Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

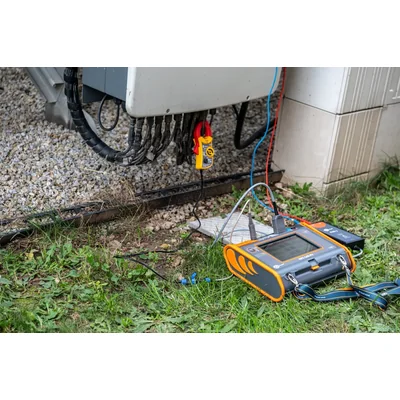

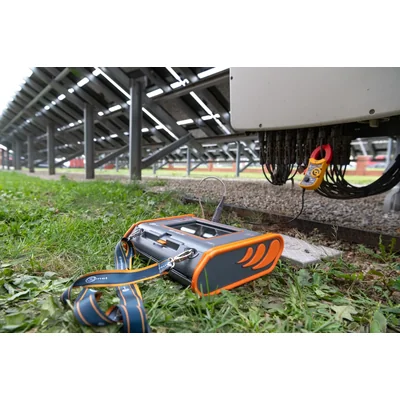

Fotowoltaika pod nadzorem
MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.
Kompleksowa analiza parametrów sieci
Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:
Łatwość odczytu
Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.
Wbudowany system pomocy
W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.
Podwyższona odporność na warunki środowiskowe
Miernik MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.
Komunikacja i oprogramowanie
Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.
Specyfikacja – parametry instalacji elektrycznych
Funkcje pomiarowe | Zakres pomiarowy | Zakres wyświetlania | Rozdzielczość | Dokładność |
---|---|---|---|---|
Impedancja pętli zwarcia | ||||
Pętla zwarcia ZL-PE, ZL-N, ZL-L | 0,13 Ω…1999,9 Ω wg IEC 61557 | 0,00 Ω…1999 Ω | od 0,01 Ω | ±(5% w.m. + 30 cyfr) |
Pętla zwarcia ZL-PE w trybie RCD | od 0,50 Ω…1999 Ω wg IEC 61557 | 0,00 Ω…1999 Ω | od 0,01 Ω | od ±(6% w.m. + 5 cyfr) |
Pomiary parametrów wyłączników RCD | ||||
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn | ||||
RCD ogólnego typu i krótkozwłoczny | 0 ms…300 ms | 0 ms…300 ms | 1 ms | od ±(2% w.m. + 2 cyfry) |
RCD selektywny | 0 ms…500 ms | 0 ms…500 ms | 1 ms | od ±(2% w.m. + 2 cyfry) |
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn | ||||
dla prądu różnicowego sinusoidalnego (typ AC) | 3,3 mA…1000 mA | 3,3 mA…1000 mA | od 0,1 mA | ±5% IΔn |
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) | 3,5 mA…700 mA | 3,5 mA…700 mA | od 0,1 mA | ±10% IΔn |
dla prądu różnicowego stałego (typ B) | 2,0 mA…1000 mA | 2,0 mA…1000 mA | od 0,1 mA | ±10% IΔn |
Rezystancja uziemienia | ||||
Metoda 3- i 4-przewodowa | od 0,50 Ω…1,99 kΩ wg IEC 61557-5 | 0,00 Ω…1,99 kΩ | od 0,01 Ω | od ±(2% w.m. + 3 cyfry) |
Metoda 3-przewodowa + cęgi | 0,00 Ω…1,99 kΩ | 0,00 Ω…1,99 kΩ | od 0,01 Ω | od ±(2% w.m. + 4 cyfry) |
Metoda 2-cęgowa | 0,00 Ω…99,9 kΩ | 0,00 Ω…99,9 kΩ | od 0,01 Ω | od ±(10% w.m. + 4 cyfry) |
Rezystywność gruntu | 0,0 Ω m…99,9 kΩm | 0,0 Ωm…99,9 kΩm | od 0,1 Ωm | Zależna od dokładności pomiaru RE |
Rezystancja izolacji | ||||
Napięcie pomiarowe 50 V | 50 kΩ…250 MΩ wg IEC 61557-2 | 0 kΩ…250 MΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 100 V | 100 kΩ…500 MΩ wg IEC 61557-2 | 0 kΩ…500 MΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 250 V | 250 kΩ…999 MΩ wg IEC 61557-2 | 0 kΩ…999 MΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 500 V | 500 kΩ…2,00 GΩ wg IEC 61557-2 | 0 kΩ…2,00 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 1000 V | 1000 kΩ…4,99 GΩ wg IEC 61557-2 | 0 kΩ…9,99 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Rezystancja przewodów ochronnych i wyrównawczych | ||||
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA | 0,12 Ω…400 Ω wg IEC 61557-4 | 0,00 Ω…400 Ω | od 0,01 Ω | ±(2% w.m. + 3 cyfry) |
Pomiar rezystancji małym prądem | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | od 0,1 Ω | ±(3% w.m. + 3 cyfry) |
Natężenie oświetlenia | ||||
Pomiar w luksach (lx) | 0 lx…399,9 klx | 0 lx…399,9 klx | od 0,001 lx | od ±(2% w.m. + 5 cyfr) |
Pomiar w stopokandelach (fc) | 0 fc…39,99 kfc | 0 fc…39,99 kfc | od 0,001 fc | od ±(2% w.m. + 5 cyfr) |
Wskazania kolejności faz | zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz) |
"w.m" - wartość mierzona
Specyfikacja – rejestrator 3-fazowy
Przyrząd przewidziany jest do pracy w sieciach:
Układy obsługiwanych sieci:
Parametr | Zakres pomiarowy | Maksymalna rozdzielczość | Dokładność |
---|---|---|---|
Napięcie przemienne (TRMS) | 0,0…500 V | 0,01% Unom | ±0,5% Unom |
Prąd przemienny TRMS | w zależności od cęgów* | 0,01% Inom | ±2% w.m. jeśli w.m. ≥ 10% Inom, ±2% Inom jeśli w.m. < 10% Inom (błąd nie uwzględnia błędu cęgów) |
Częstotliwość | 40,00…70,00 Hz | 0,01 Hz | ±0,05 Hz |
Moc czynna, bierna, pozorna i odkształceń | w zależności od konfiguracji (przekładniki, cęgi) | 4 cyfry znaczące | w zależności od konfiguracji (przekładniki, cęgi) |
Energia czynna, bierna i pozorna | secondo la configurazione (sensori, pinze) | 4 cyfry znaczące | jak błąd mocy |
cosφ i współczynnik mocy (PF) | 0,00…1,00 | 0,01 | ±0,03 |
Harmoniczne | |||
Napięcie | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS | ±5% w.m. jeśli w.m. ≥ 3% Unom, ±0,15% Unom jeśli w.m. < 3% Unom |
Prąd | taki sam jak prądu przemiennego True RMS | taka sama jak prądu przemiennego True RMS | ±5% w.m. jeśli w.m. ≥ 10% Unom, ±0,5% Unom jeśli w.m. < 10% Unom |
THD | |||
Napięcie | 0,0…100.0% (względem wartości skutecznej) | 0,1% | ±5% |
Prąd | 0,0…100.0% (względem wartości skutecznej) | 0,1% | ±5% |
Współczynnik asymetrii | 0,0…10,0% | 0,1% | ±0,15% (błąd bezwzględny) |
Pomiar prądu przemiennego (True RMS) przy użyciu cęgów
C-4A | C-5A | C-6A | C-7A | F-1A | F-2A | F-3A | |
---|---|---|---|---|---|---|---|
Prąd znamionowy | 1000 A AC | 1000 A AC 1400 A DC |
10 A AC | 100 A AC | 3000 A AC | 3000 A AC | 3000 A AC |
Częstotliwość | 30 Hz…10 kHz | DC…5 kHz | 40 Hz…10 kHz | 40 Hz…1 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz |
Maks. średnica mierzonego przewodu | 52 mm | 39 mm | 20 mm | 24 mm | 380 mm | 250 mm | 140 mm |
Minimalna dokładność podstawowa | ≤0,5% | ≤1,5% | ≤1% | 0,5% | 1% | 1% | 1% |
Zasilanie bateryjne | - | √ | - | - | - | - | - |
Długość przewodu | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,5 m | 2,5 m | 2,5 m |
Kategoria pomiarowa | IV 300 V | IV 300 V | IV 300 V | III 300 V | IV 600 V | IV 600 V | IV 600 V |
Stopień ochrony obudowy | IP40 | IP40 | IP40 | IP40 | IP67 | IP67 | IP67 |
Specyfikacja – parametry instalacji fotowoltaicznych
Funkcje pomiarowe | Zakres wyświetlania | Rozdzielczość | Dokładność |
---|---|---|---|
Napięcie otwartego obwodu UOC | 0,0 Ω…1000 V | OD 0,1 V | od ±(3% w.m. + 2 cyfry) |
Prąd zwarcia ISC | 0,00 Ω…20,00 A | 0,1 A | ±(3% w.m. + 0,10 A) |
Program do tworzenia protokołów z badań bezpieczeństwa instalacji Sonel PE6 WAPROSONPE6
Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.
Cechy programu:
Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:
Wymagania sprzętowe:
