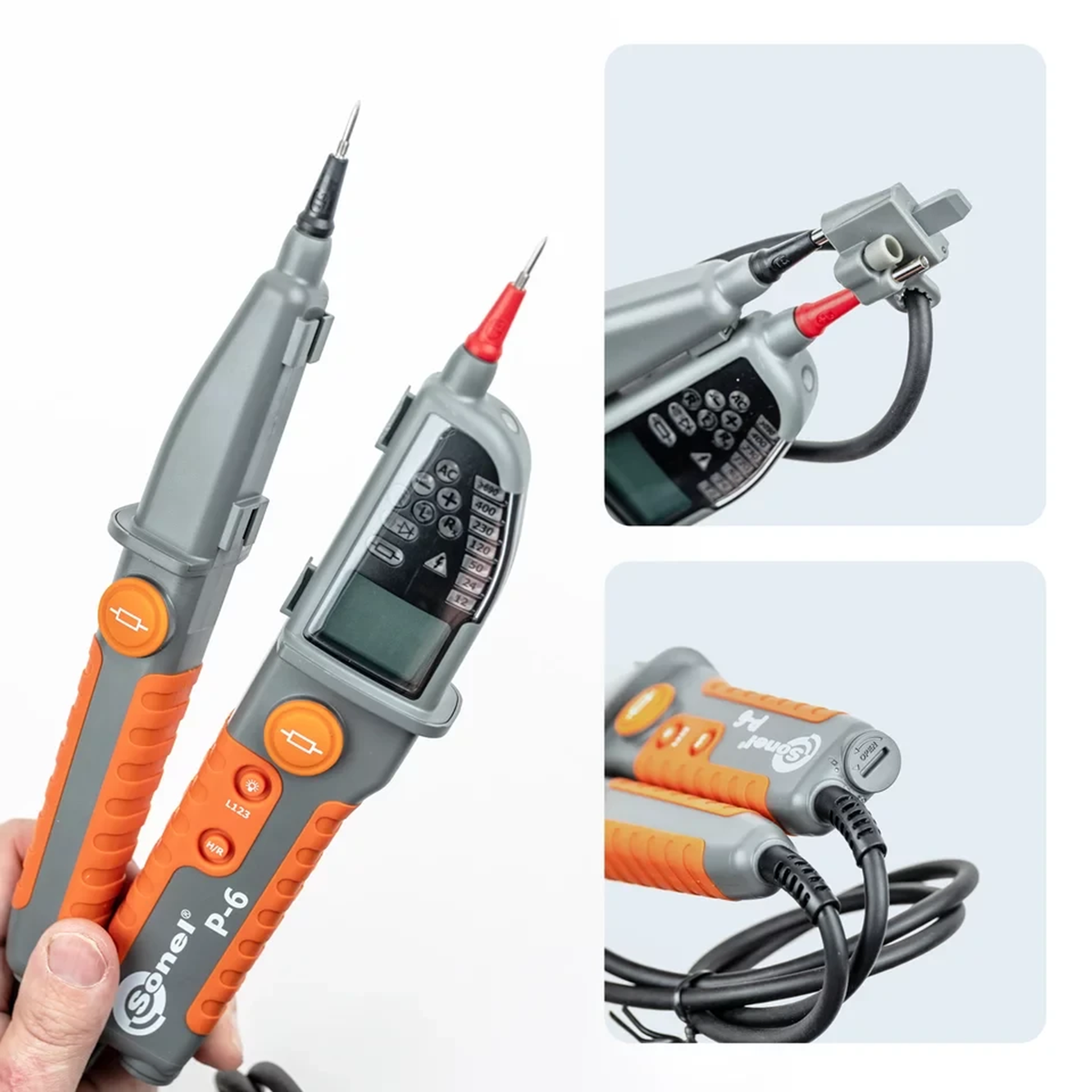

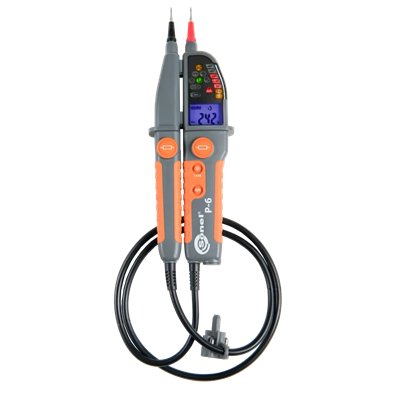

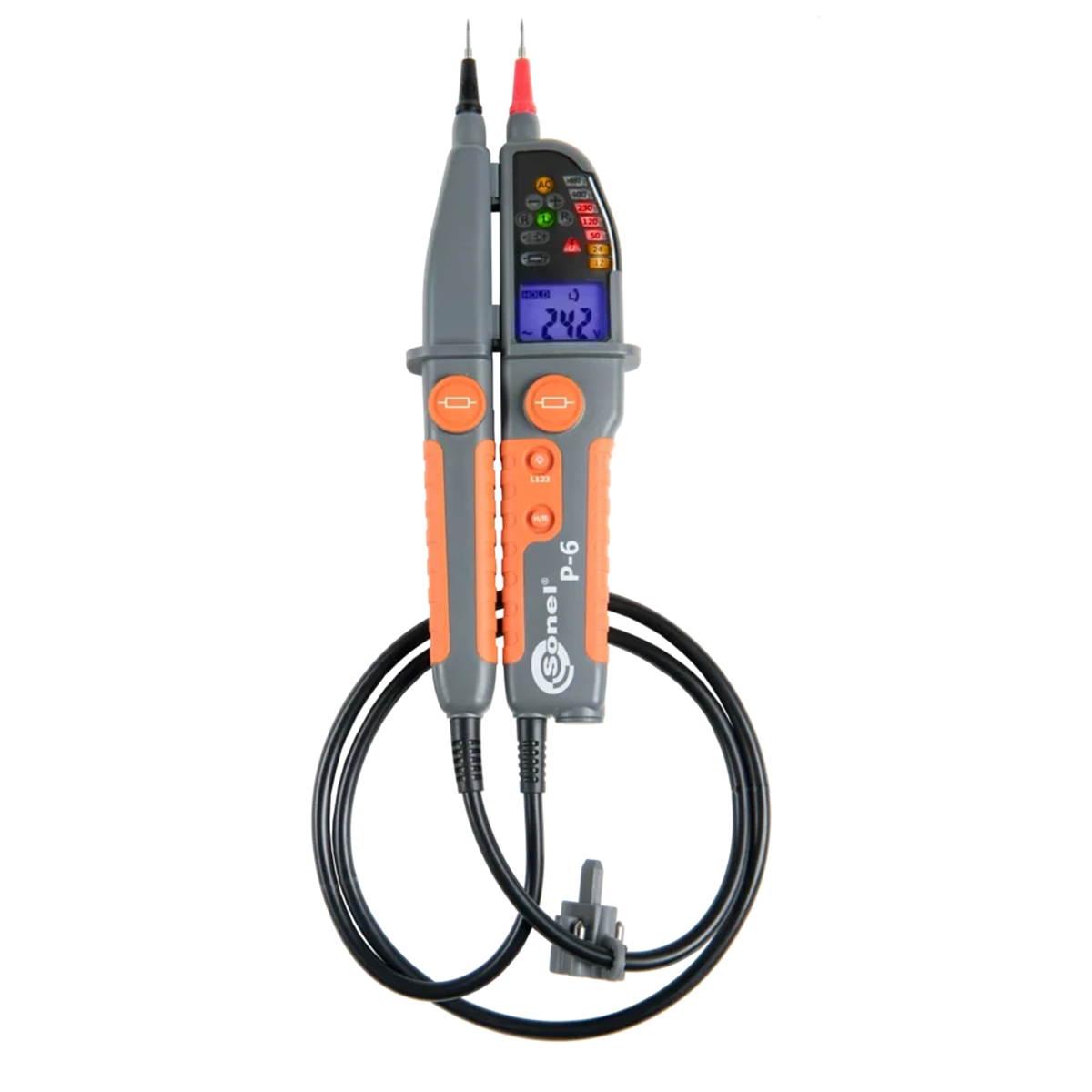

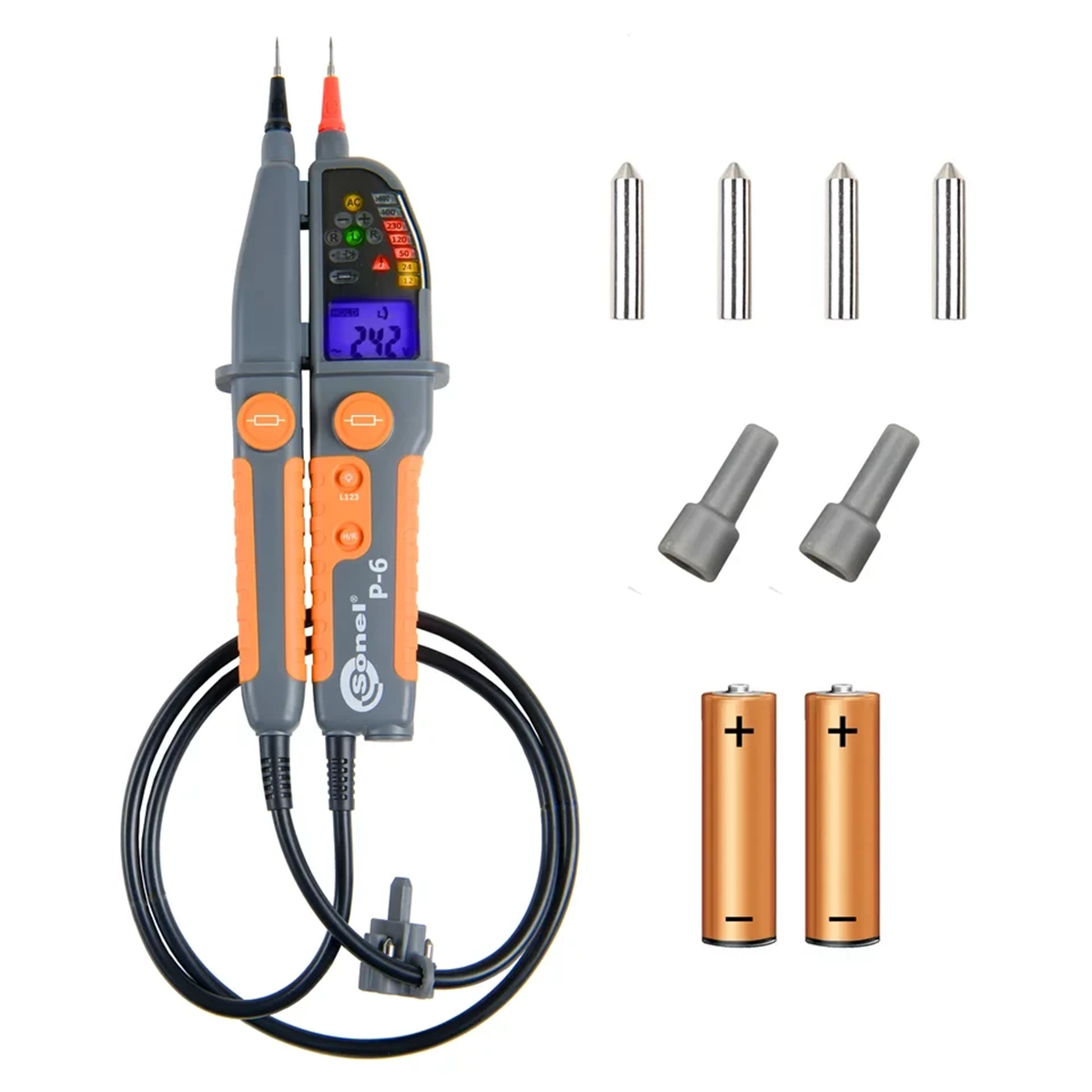

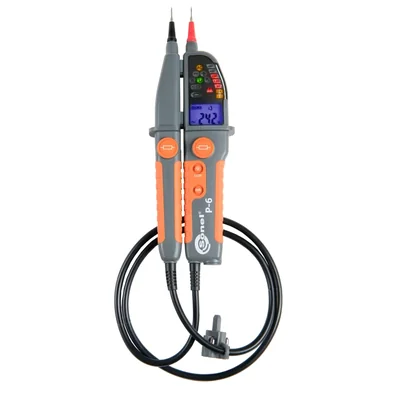

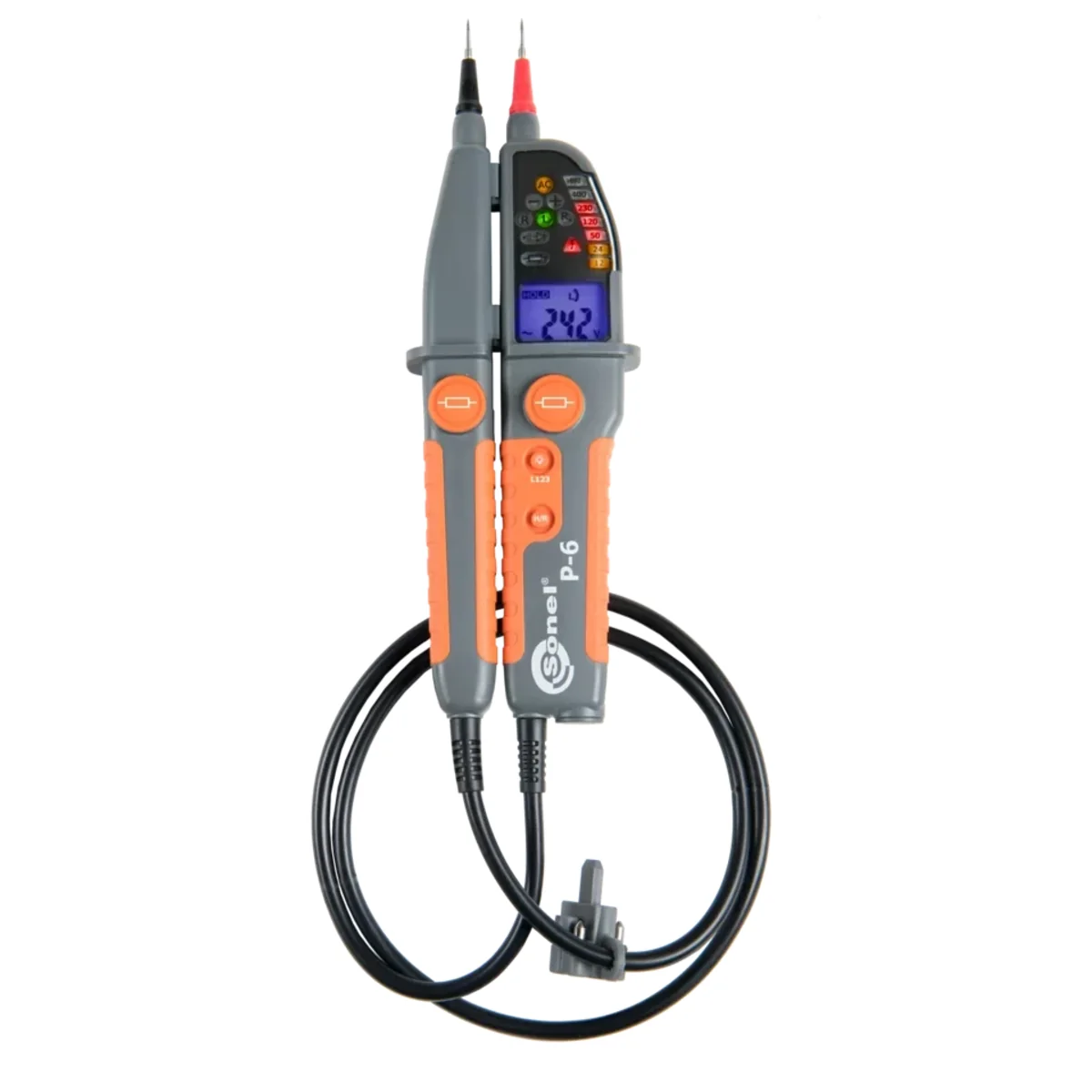

P-6 Dwubiegunowy wskaźnik napięcia WMGBP6

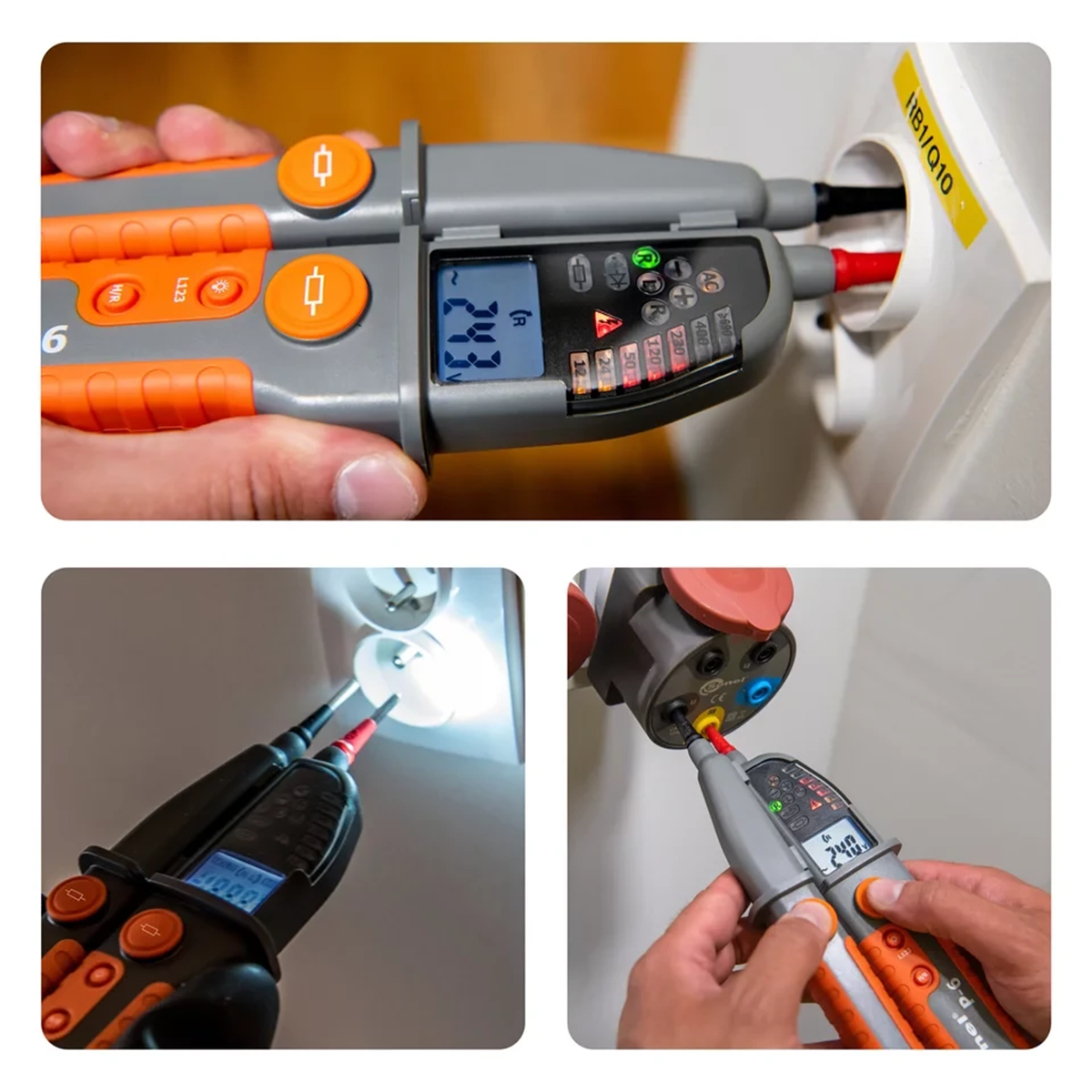

Dwubiegunowy wskaźnik napięcia SONEL P-6 posiada wszystkie cechy które charakteryzują wskaźnik napięcia P-4 oraz wskaźnik napięcia P-5. Dodatkowo model P-6 posiada funkcję identyfikacji faz, która pozwala na weryfikację zgodności faz (oraz jej wyprzedzania lub opóźnienia) wobec fazy na obiekcie referencyjnym.

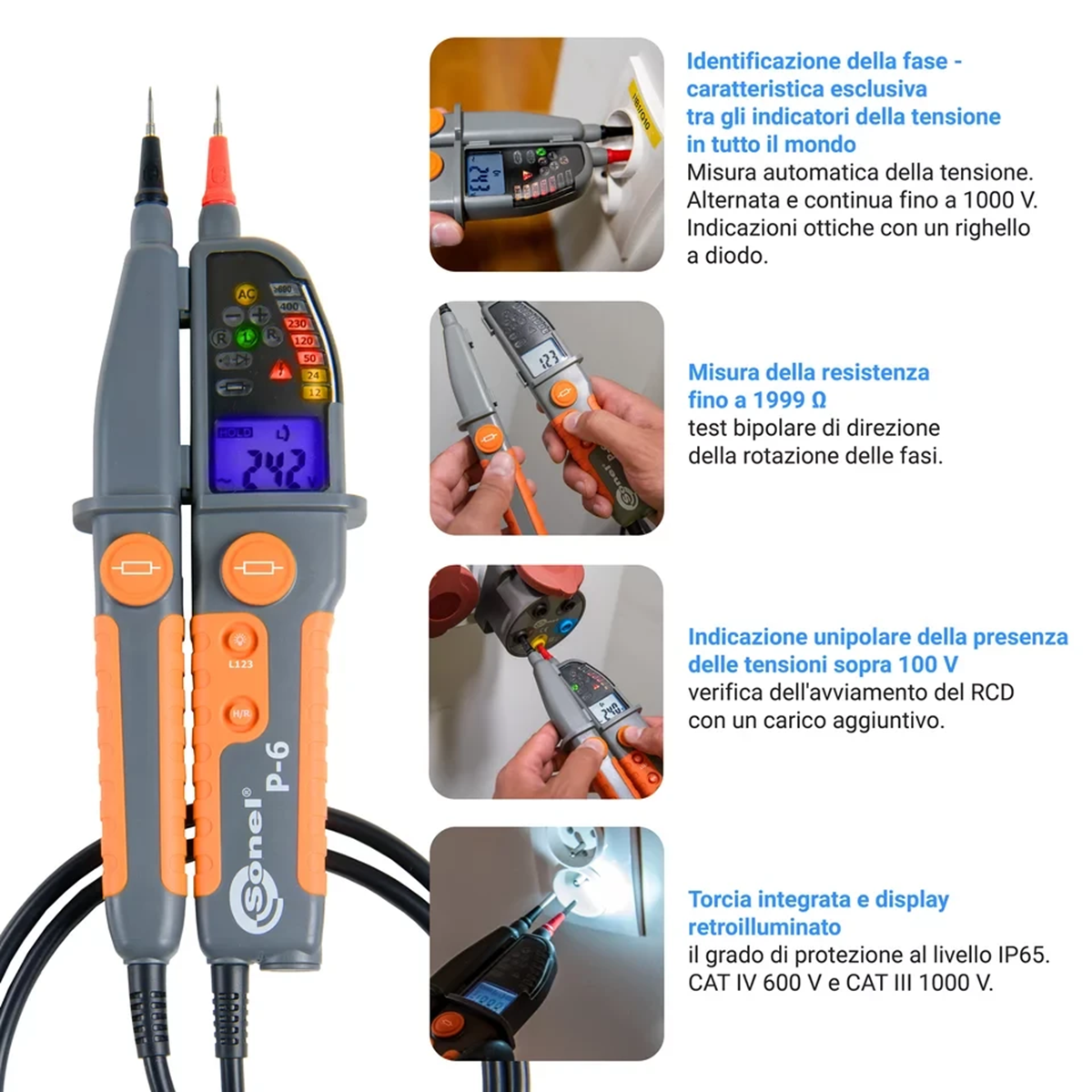

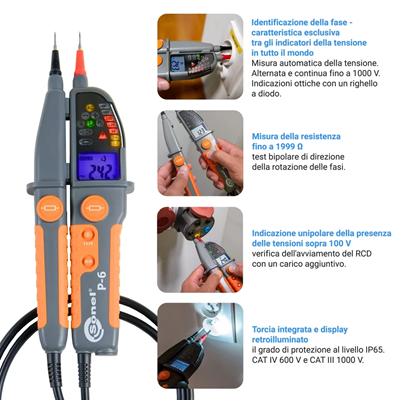

Kluczowe funkcje i atrybuty przyrządu P-6:

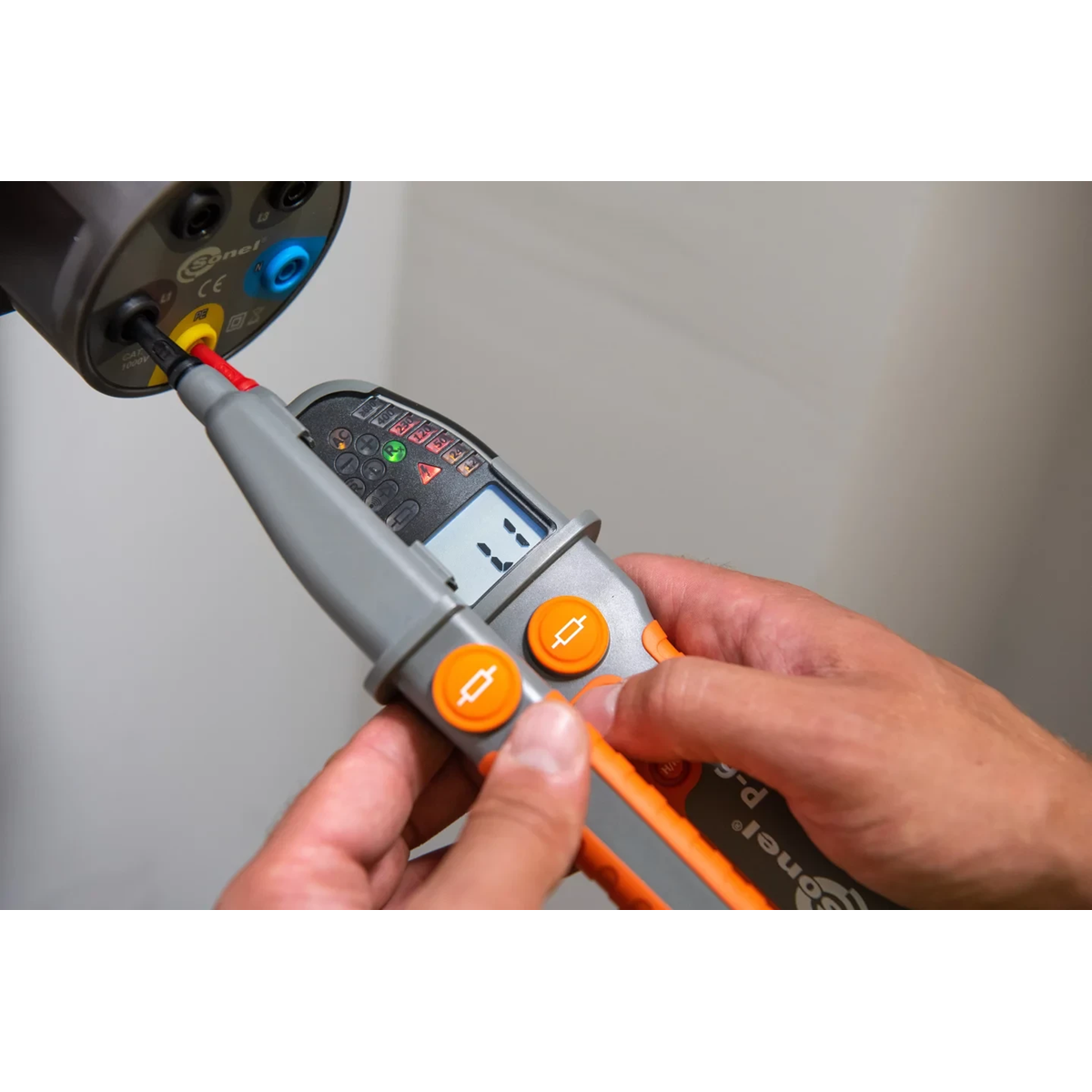

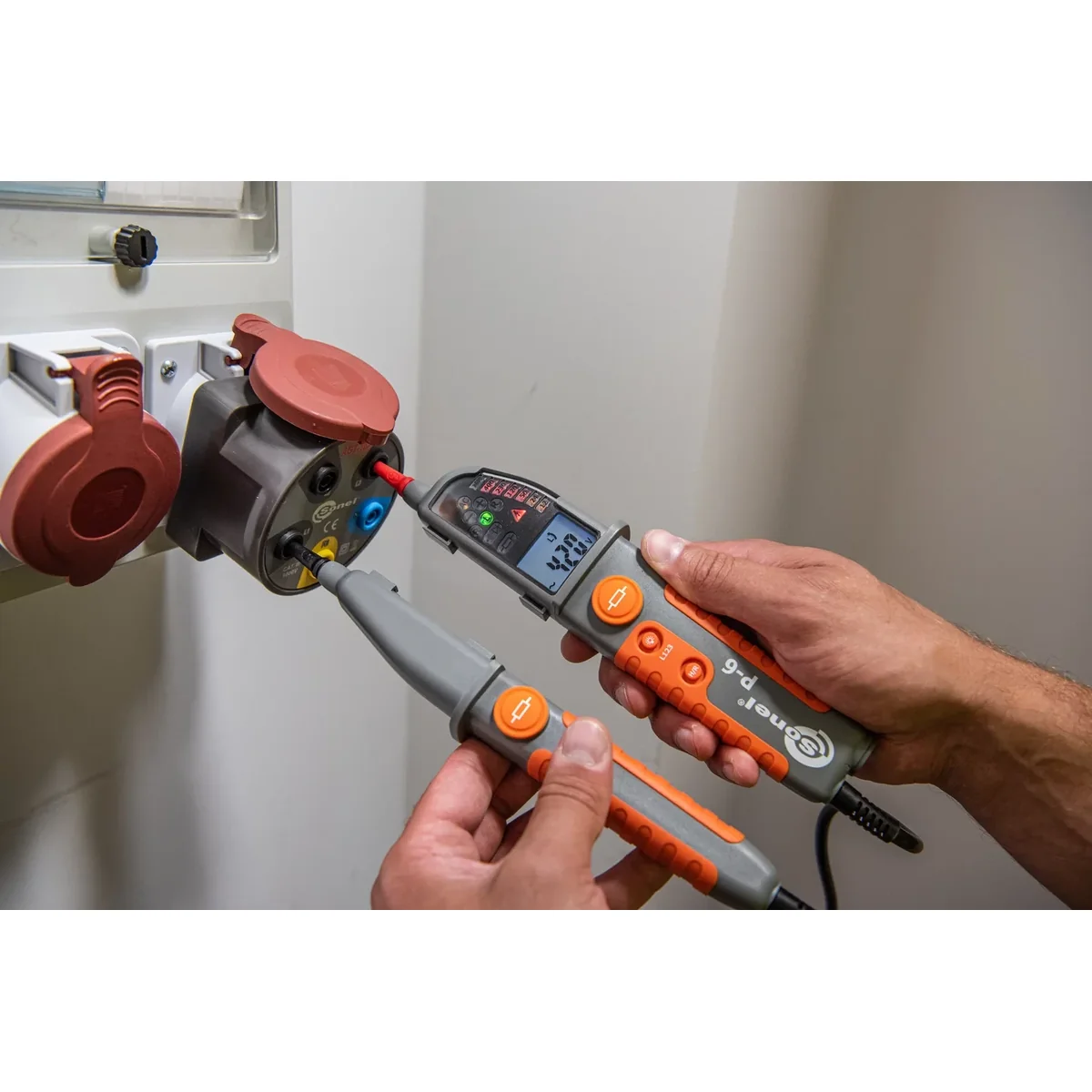

• funkcja identyfikacji faz do weryfikacji zgodności faz do fazy referencyjnej,

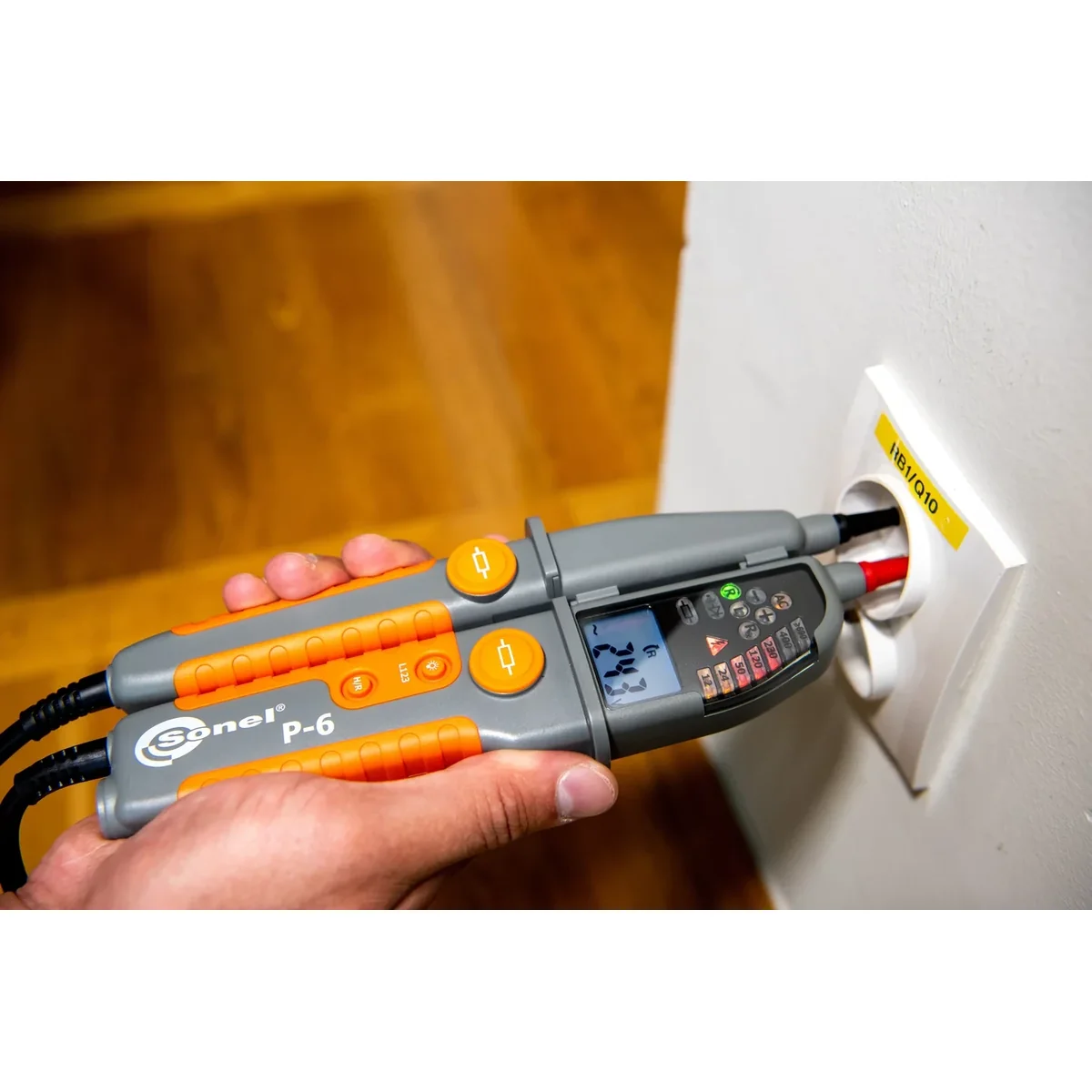

• automatyczny pomiar napięcia przemiennego i stałego do 1000 V,
• wskazania optyczne za pomocą linijki diodowej oraz dodatkowo wyświetlacza LCD,
• wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 VAC i 120 VDC,
• testowanie zadziałania RCD za pomocą dodatkowego obciążenia,

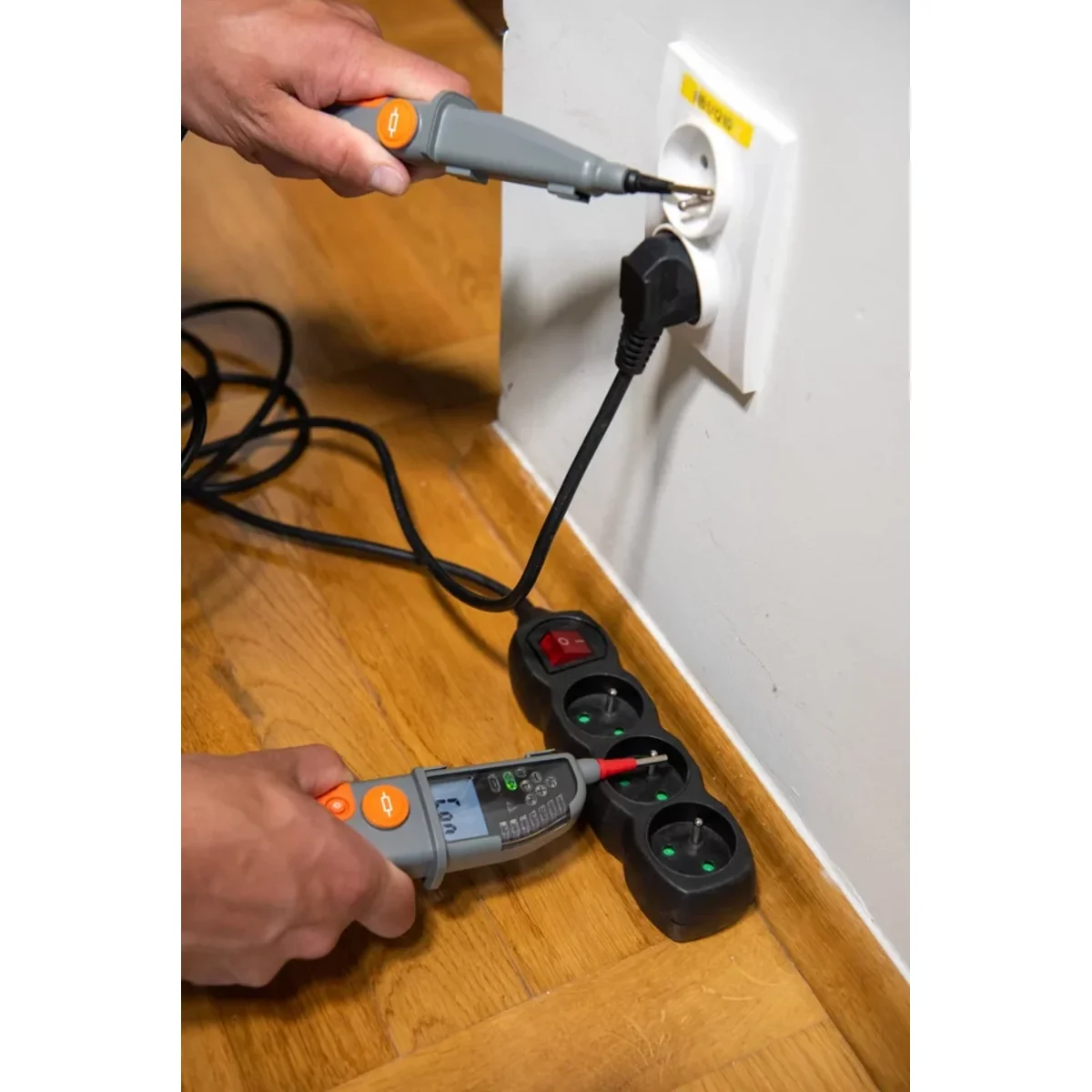

• wskazania ciągłości, automatycznie po podłączeniu do obiektu,

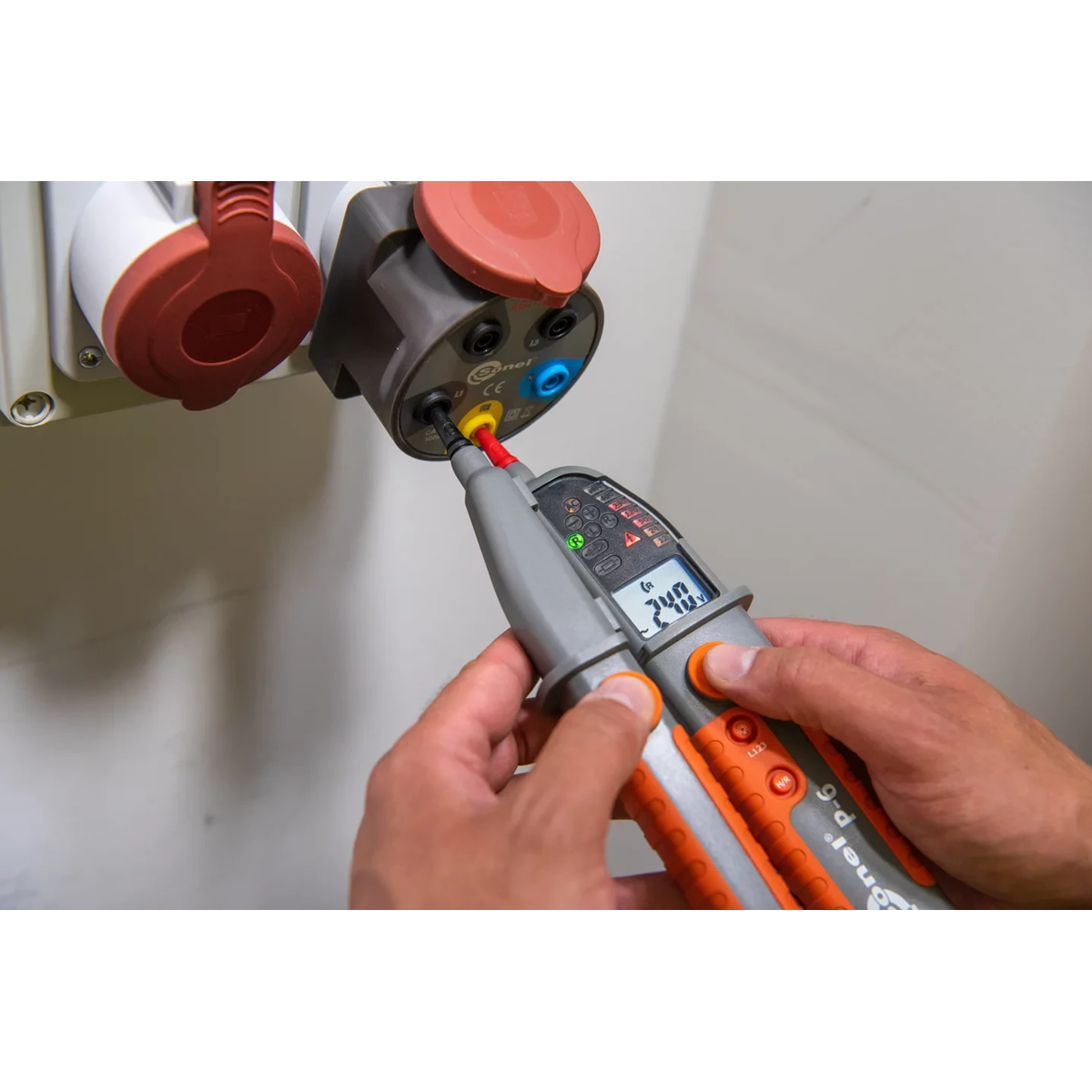

• dwubiegunowy test kierunku wirowania faz,
• jednobiegunowe wskazywanie obecności napięć powyżej 100 V,
• pomiar rezystancji do 1999 Ω,
• możliwość zatrzymania wyniku pomiarowego dzięki funkcji HOLD,
• wzmocniona dwukomponentowa obudowa zapobiegająca uszkodzeniom mechanicznym i upadkom,
• wbudowana latarka i podświetlany wyświetlacz do pomiarów przy niedostatecznym oświetleniu,
• stopień szczelności na poziomie IP65 gwarantuje pyłoszczelność i ochronę przed zalaniem,
• bezpieczeństwo dzięki kategorii pomiarowej CAT IV 600 V i CAT III 1000 V.

Dane techniczne:

Funkcja identyfikacji faz:

• maksymalny czas na identyfikację fazy: 20 sekund
• określenie fazy wobec referencyjnej: identyczna (L1), wyprzedzająca (L2), opóźniona (L3)

Pomiar napięć stałych i przemiennych:

• na linijce diodowej (bargraf): 12, 24, 50, 120, 230, 400, ≥690 V,
• na podświetlanym wyświetlaczu LCD do 1000 V,
• określenie napięcia: przemiennego lub polaryzacji stałego.

Badanie ciągłości obwodu:

• sygnalizacja dla rezystancji dla R ≤ 400 kΩ,
• sygnalizacja świetlna i dźwiękowa.

Pomiar rezystancji:

• zakres pomiarowy do 1999 Ω.

Wskaźnik wirowania faz:

• wskazania kolejności faz dla napięcia >100 V.

Jednobiegunowe oznaczenie fazy:

• sygnalizacja optyczna i akustyczna dla napięcia >100 V.

Test wyłącznika różnicowoprądowego:

• test wyłączników o IΔn ≤30 mA.

Pozostałe dane:

• Wyświetlacz: podświetlany LCD 3½ cyfr, odczyt 1999 ze wskaźnikami funkcji.
• Zatrzymanie wyniku: przycisk HOLD do zatrzymania wyniku na linijce diodowej i wyświetlaczu LCD.
• Częstotliwość pracy: 16..400 Hz.
• Kategoria pomiarowa wg PN-EN 61010-1: CAT III 1000 V, IV 600 V.
• Rodzaj izolacji wg PN-EN 61010-1: podwójna, klasa II.
• Zasilanie miernika: 2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne).
• Temperatura pracy / przechowywania: -15..+55°C / -20..+70°C.
• Masa bez baterii: 267 g.
• Końcówki pomiarowe: Ø2 mm/ Ø 4 mm/dł. 4mm (GS38).
• Podświetlenie miejsca pomiaru: wbudowana latarka.
• Przyrządy spełniają wymagania norm: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, PN-EN 61243-3.
