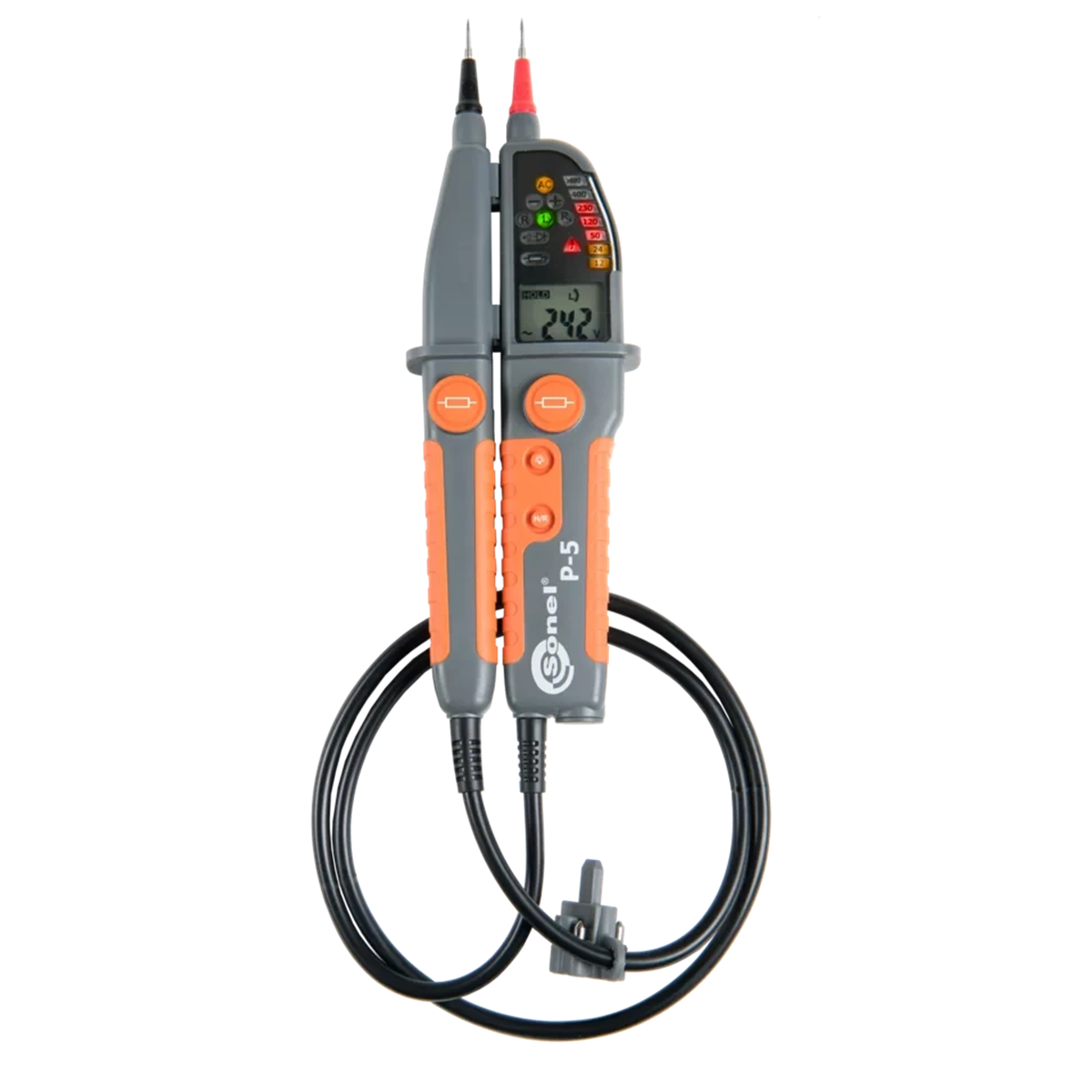

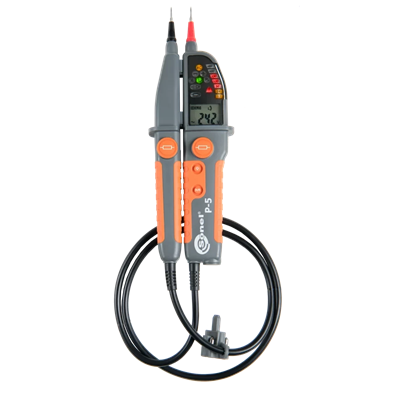

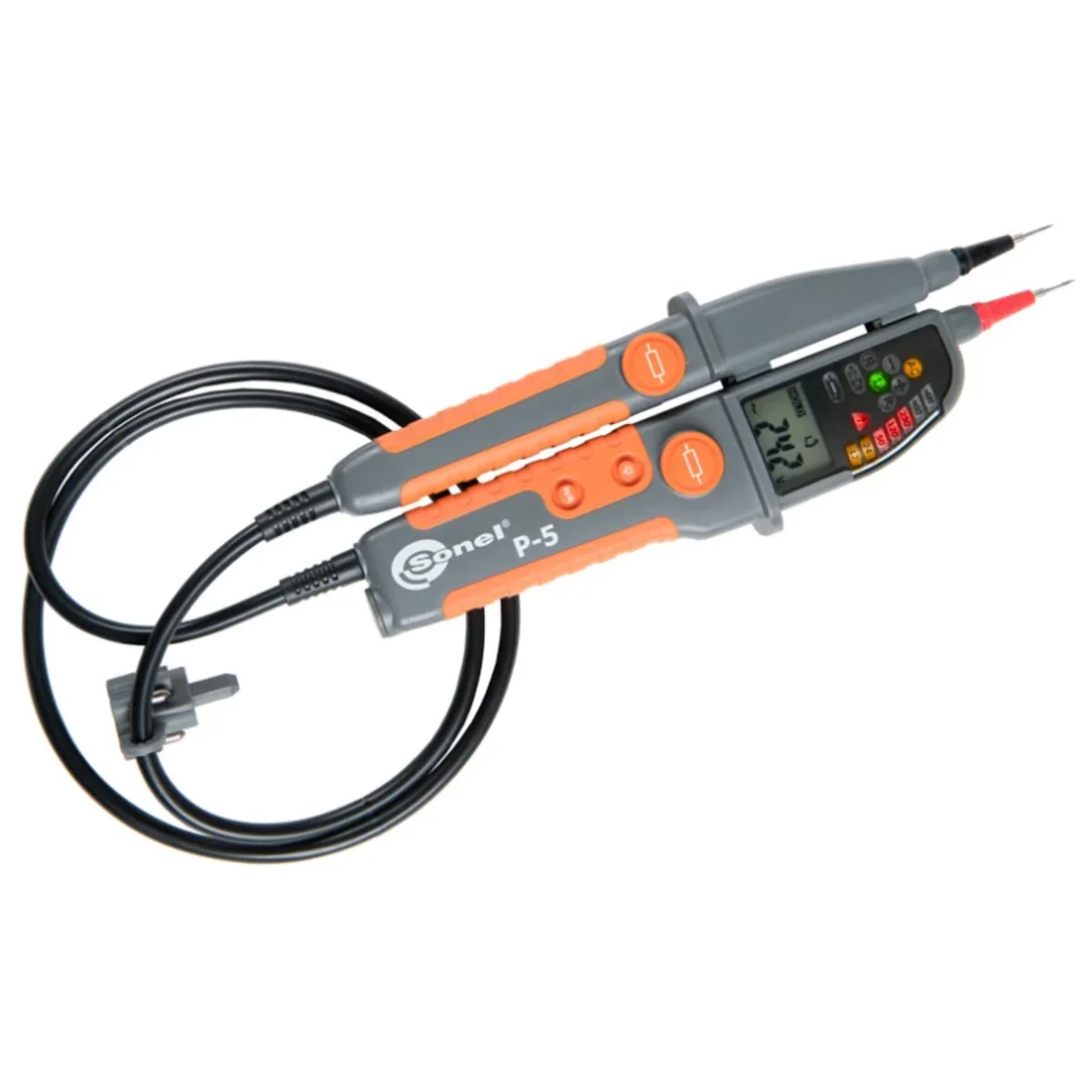

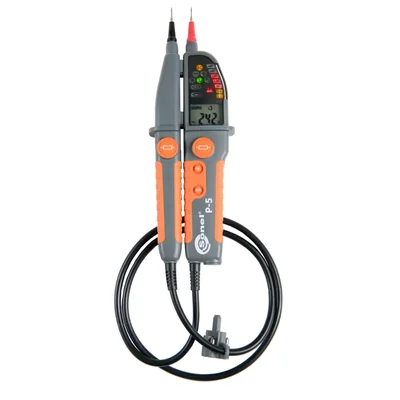

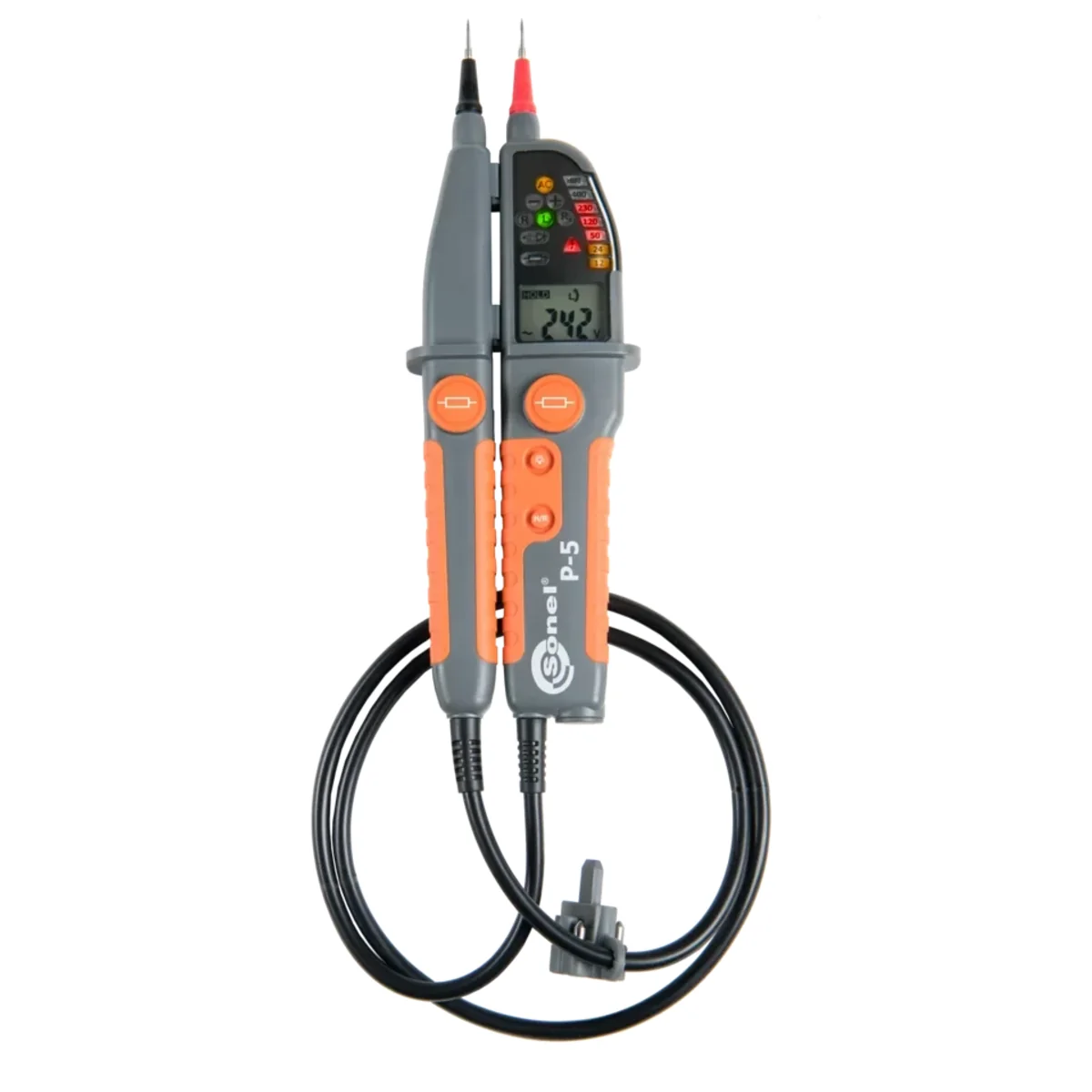

Dwubiegunowy wskaźnik napięcia SONEL P-5 posiada wszystkie cechy które charakteryzują wskaźnik P-4. Dodatkowo model P-5 posiada możliwość wykonywania pomiarów rezystancji w zakresie do 2 kΩ oraz wyświetlacz LCD, który pozwala na dokładne wyświetlenie wartości napięcia i rezystancji.

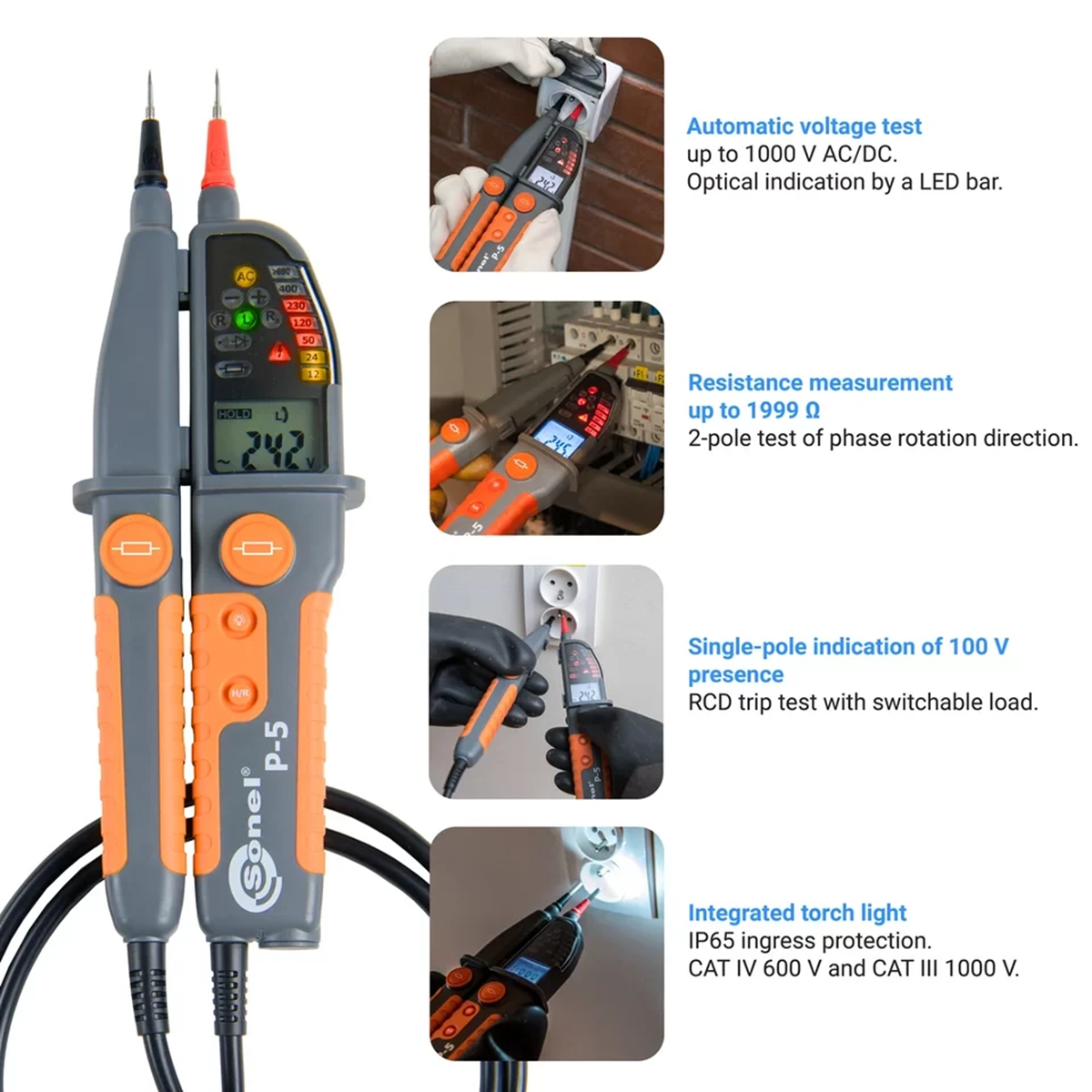

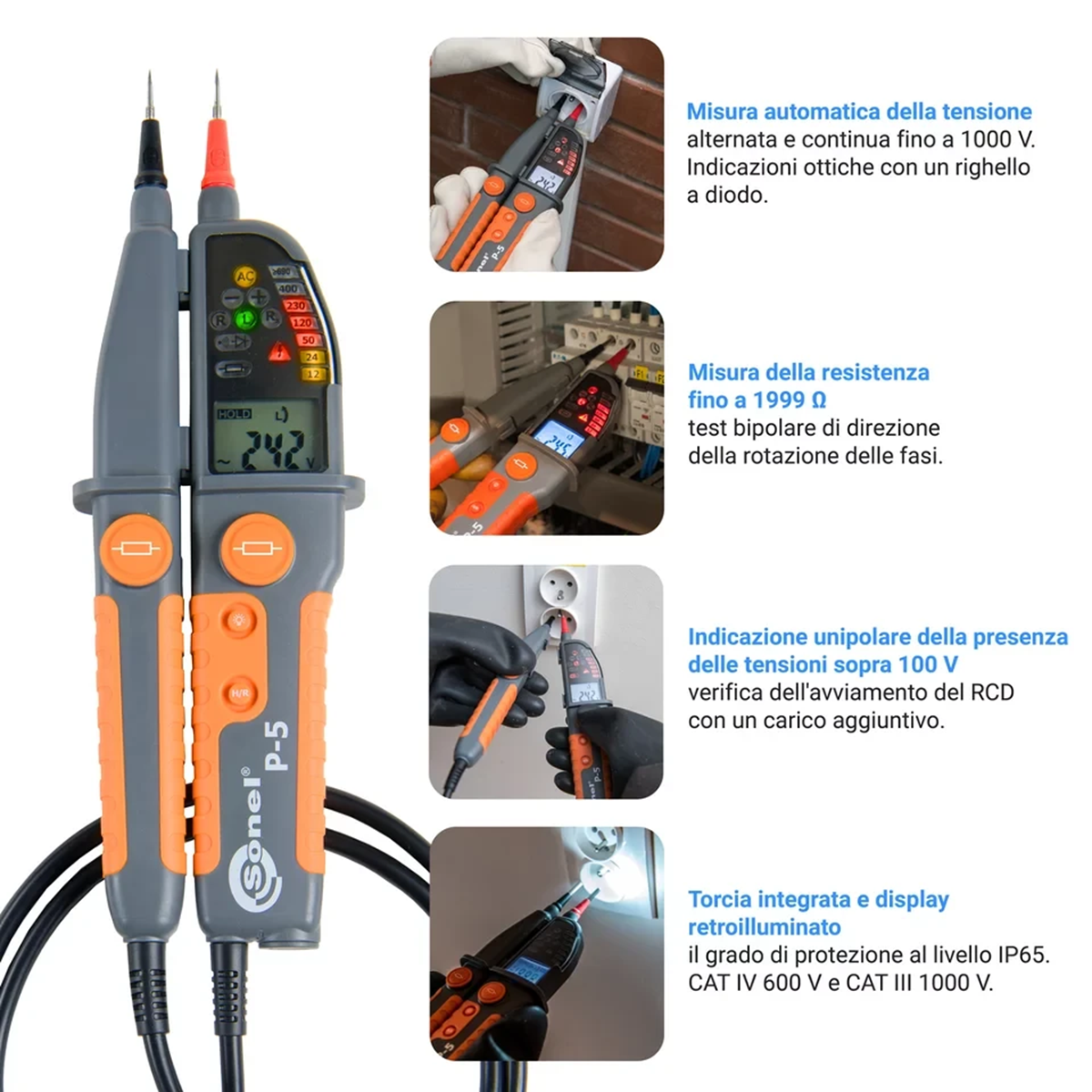

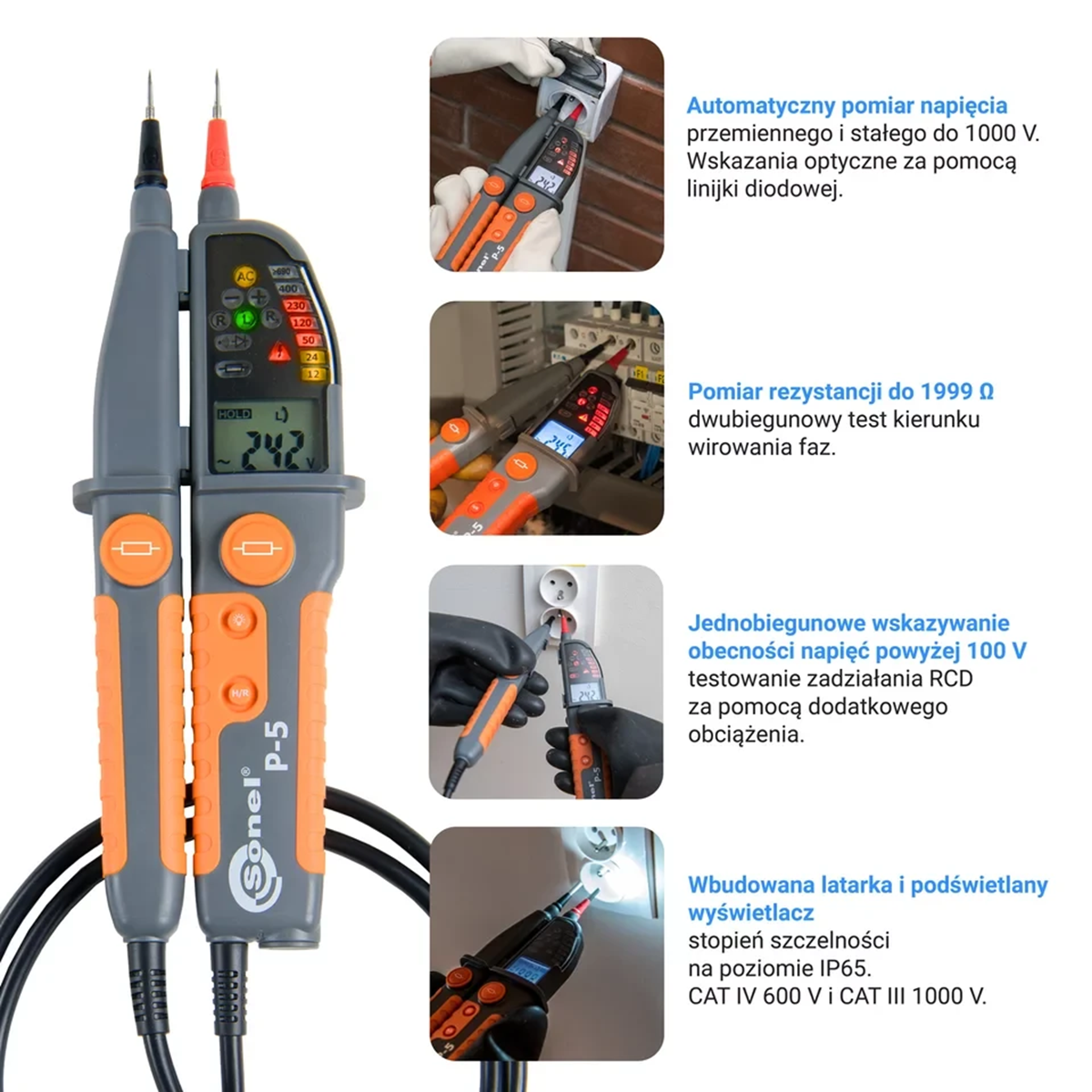

Kluczowe funkcje i atrybuty przyrządu P-5
- automatyczny pomiar napięcia przemiennego i stałego do 1000 V
- wskazania optyczne za pomocą linijki diodowej oraz dodatkowo wyświetlacza LCD
- wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 VAC i 120 VDC
- testowanie zadziałania RCD za pomocą dodatkowego obciążenia
- wskazanie ciągłości, automatycznie po podłączeniu do obiektu
- dwubiegunowy test kierunku wirowania faz
- jednobiegunowe wskazywanie obecności napięć powyżej 100 V
- pomiar rezystancji do 1999 Ω
- możliwość zatrzymania wyniku pomiarowego dzięki funkcji HOLD
- wzmocniona dwukomponentowa obudowa zapobiegająca uszkodzeniom mechanicznym i upadkom

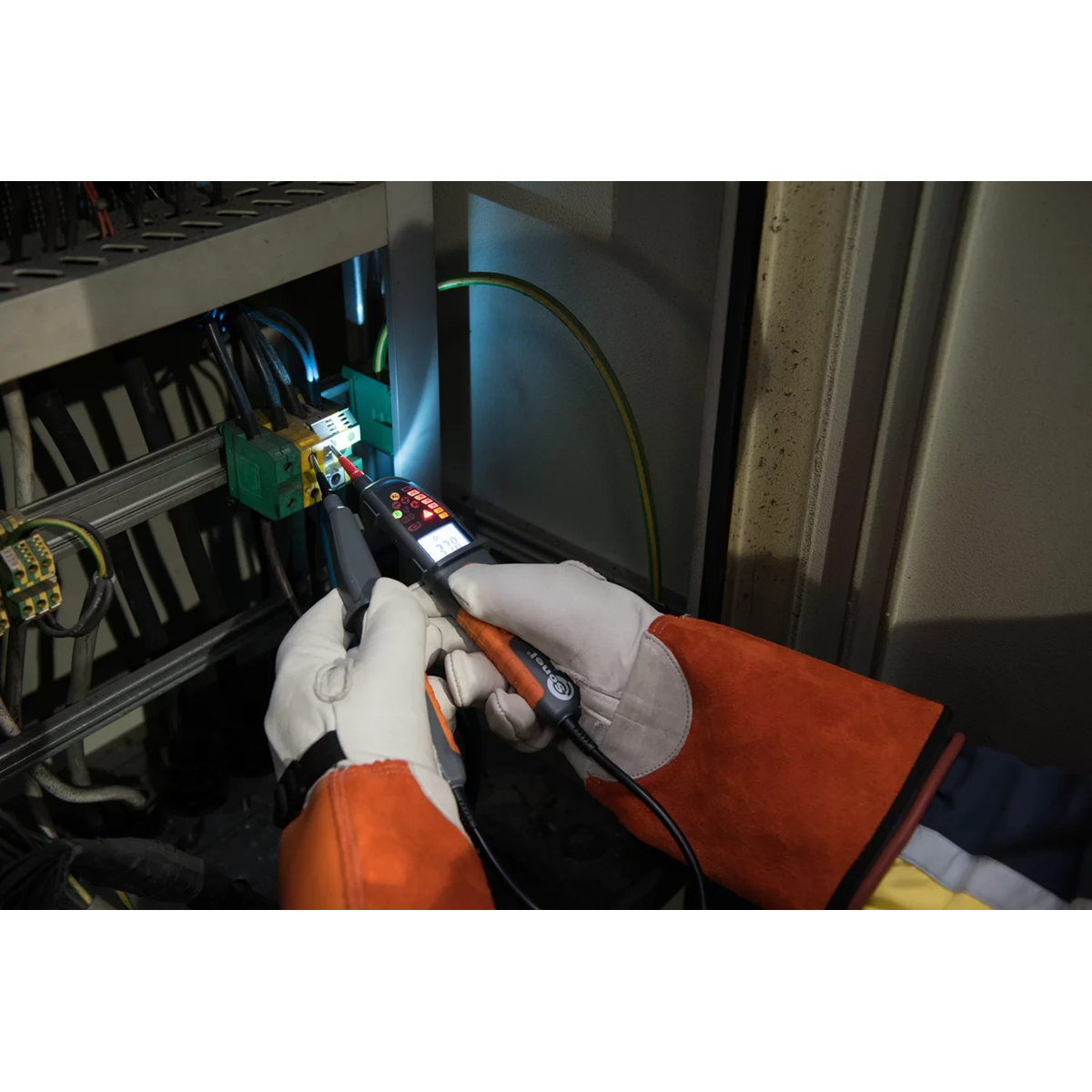

- wbudowana latarka i podświetlany wyświetlacz do pomiarów przy niedostatecznym oświetleniu
- stopień szczelności na poziomie IP65 gwarantuje pyłoszczelność i ochronę przed zalaniem
- bezpieczeństwo dzięki kategorii pomiarowej CAT IV 600 V i CAT III 1000 V
Dane techniczne:
Pomiar napięć stałych i przemiennych:
- na linijce diodowej (bargraf): 12, 24, 50, 120, 230, 400, ≥690 V,
- na podświetlanym wyświetlaczu LCD do 1000 V,
- określenie napięcia: przemiennego lub polaryzacji stałego.
Badanie ciągłości obwodu:
- sygnalizacja dla rezystancji dla R ≤ 400 kΩ,
- sygnalizacja świetlna i dźwiękowa.
Pomiar rezystancji:
- zakres pomiarowy do 1999 Ω.
Wskaźnik wirowania faz:
- wskazania kolejności faz dla napięcia >100 V.
Jednobiegunowe oznaczenie fazy:
- sygnalizacja optyczna i akustyczna dla napięcia >100 V.
Test wyłącznika różnicowoprądowego:
- test wyłączników o IΔn ≤30 mA.
Pozostałe dane:
- Wyświetlacz: podświetlany LCD 3½ cyfr, odczyt 1999 ze wskaźnikami funkcji.
- Zatrzymanie wyniku: przycisk HOLD do zatrzymania wyniku na linijce diodowej i wyświetlaczu LCD.
- Częstotliwość pracy: 16..400 Hz.
- Kategoria pomiarowa wg PN-EN 61010-1: CAT III 1000 V, IV 600 V.
- Rodzaj izolacji wg PN-EN 61010-1: podwójna, klasa II.

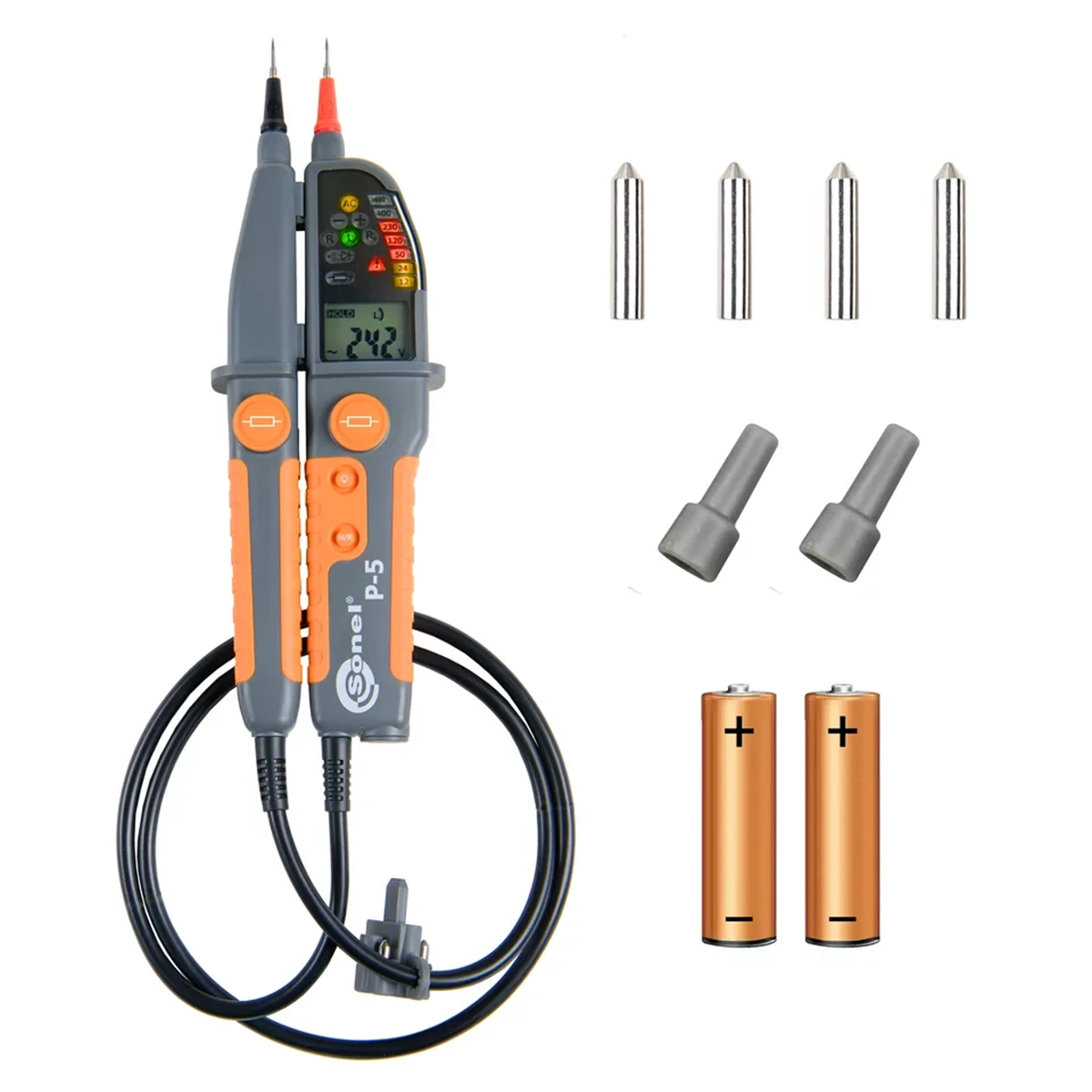

- Zasilanie miernika: 2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne).
- Temperatura pracy / przechowywania: -15..+55°C / -20..+70°C.
- Masa bez baterii: 267 g.

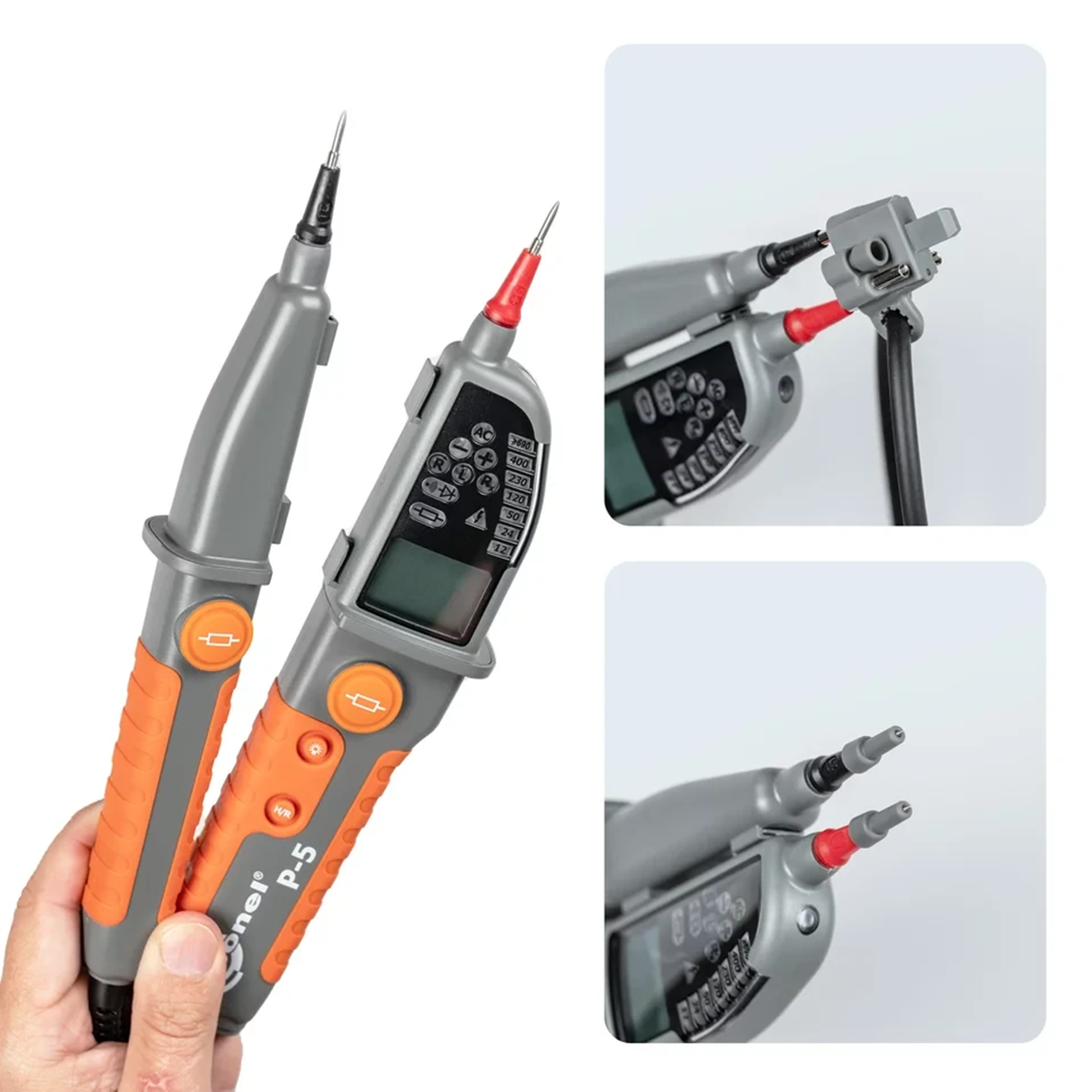

- Końcówki pomiarowe: Ø2 mm/ Ø 4 mm/dł. 4mm (GS38).
- Podświetlenie miejsca pomiaru: wbudowana latarka.
- Przyrządy spełniają wymagania norm: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, PN-EN 61243-3.
