P-4 Dwubiegunowy wskaźnik napięcia WMGBP4

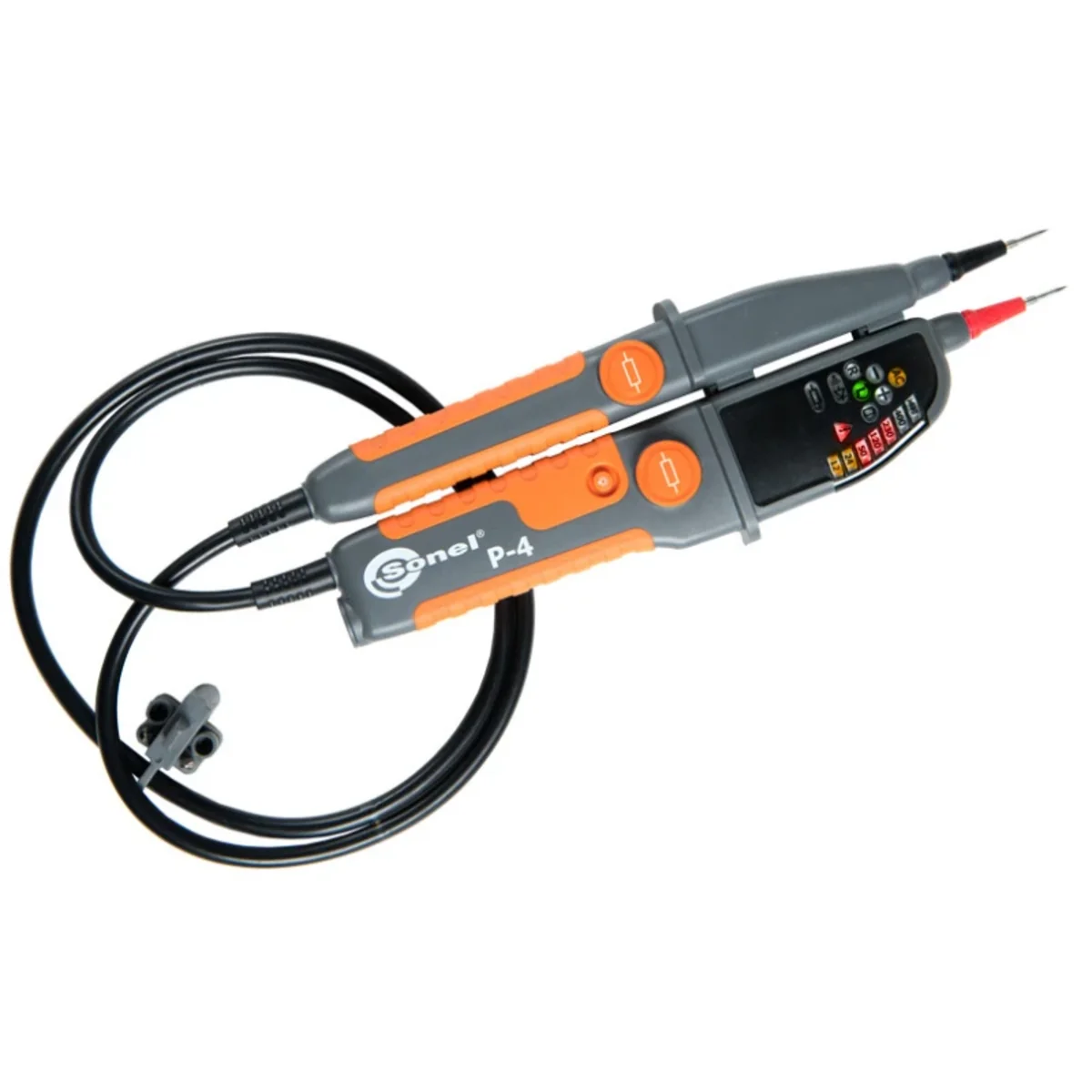

Name: P-4 Dwubiegunowy wskaźnik napięcia
Brand: SONEL
SKU: NPP095SONE
Price: 85.39 PLN
Availability: InStock

Index local:

NPP095SONE

Numéro de catalogue:

WMGBP4

Code EAN:

5907624014558

Cliquer sur la photo pour l'agrandir

Producteur: SONEL

Stopień ochrony: IP65

Wymiary (dł x szer x wys) [mm]: 275 x 82 x 36

Voir la description complète

Prix:

85,39 €

brutto / pcs.

(y compris la TVA 23%)

Accessible 20 pcs.

Quantité pcs.

(plusieurs:

1

)

Ajouter à la demande de devis

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Description du fabricant Détails du fabricant Fichiers à télécharger

Description du produit

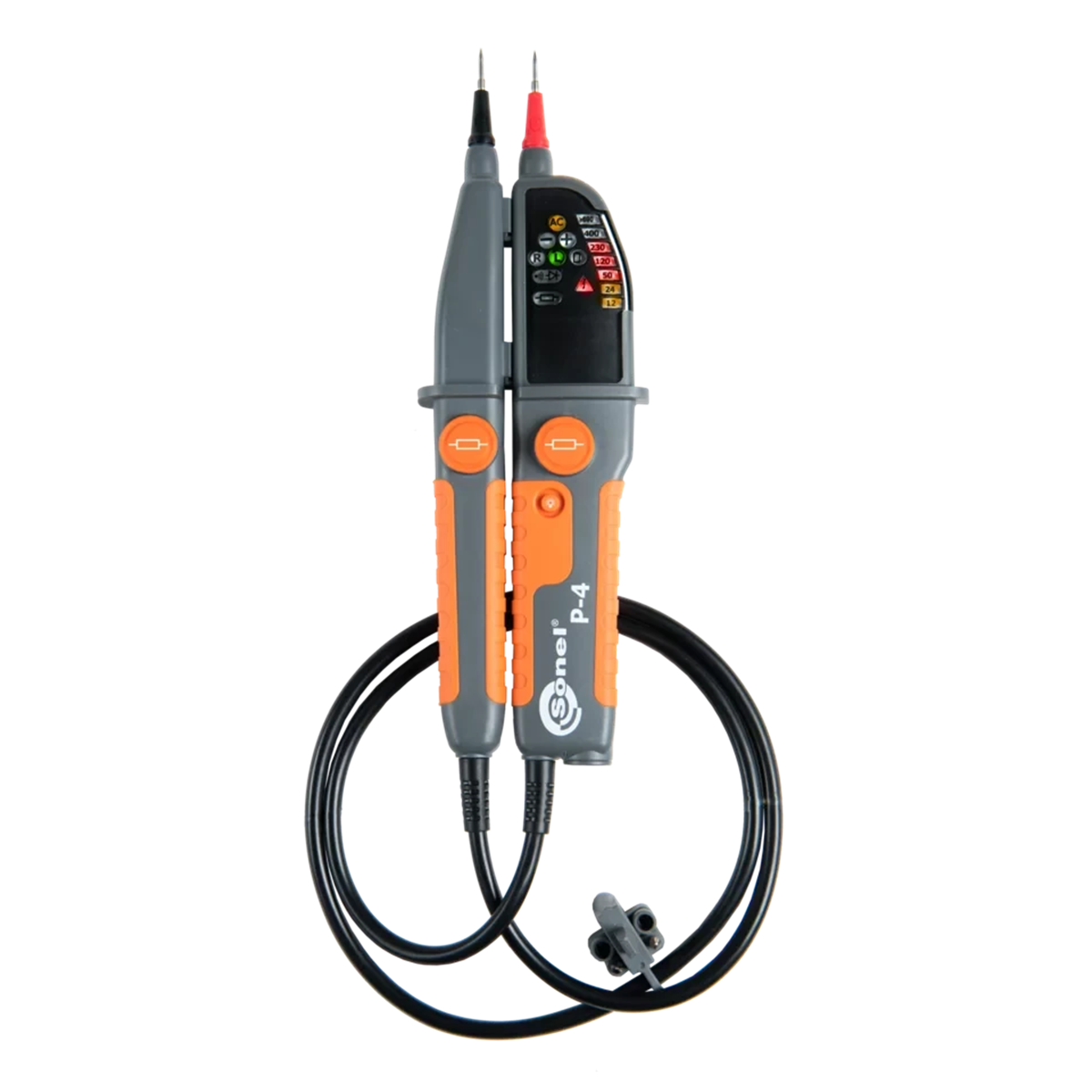

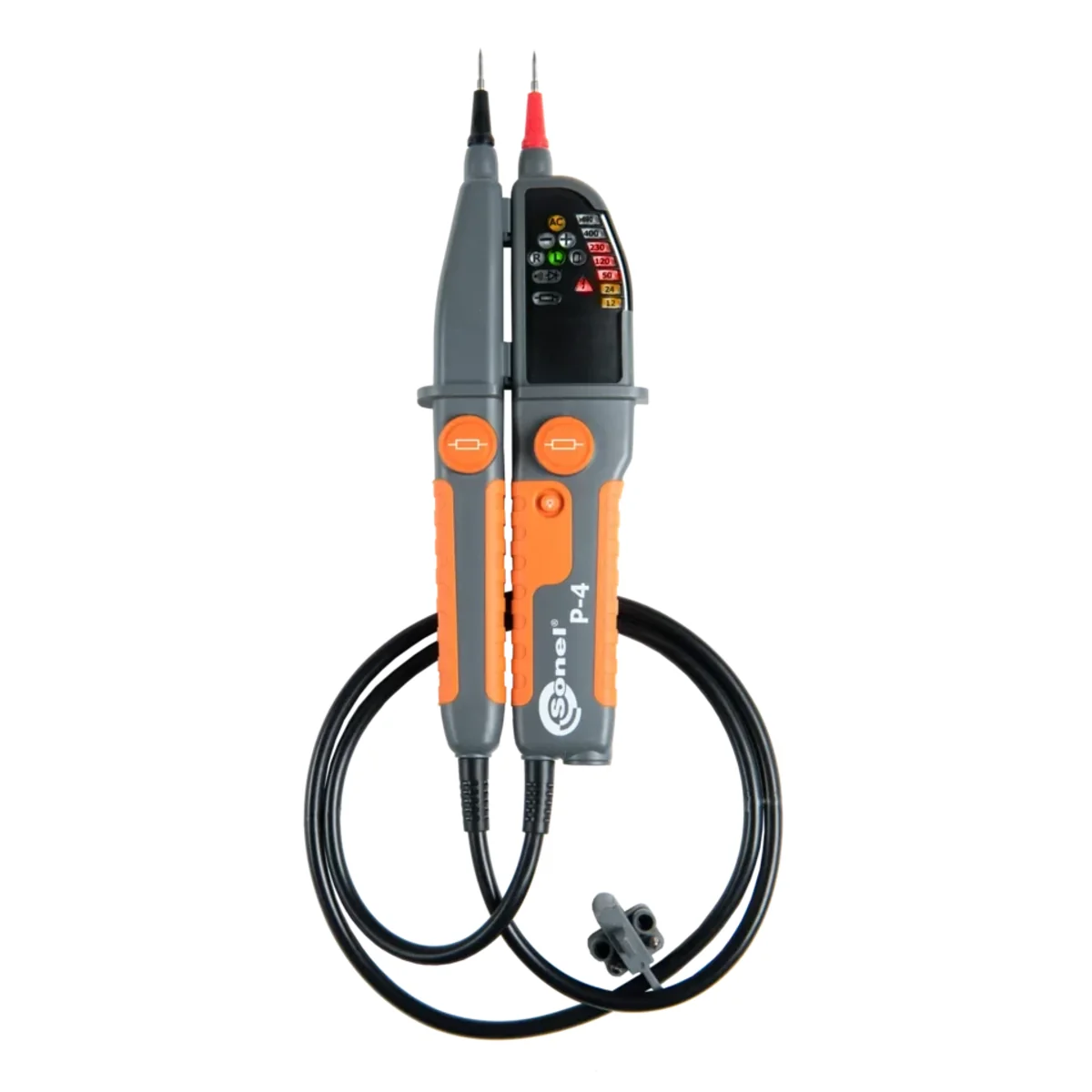

SONEL P-4 to niezawodny, wyjątkowo wytrzymały i bezpieczny w użytkowaniu dwubiegunowy wskaźnik napięcia z dodatkowymi funkcjami ciągłości obwodu i sprawdzenia kolejności faz. Zaprojektowany został do pracy w najtrudniejszych warunkach, zarówno przemysłowych jak i komercyjnych. Zaawansowana technologia, bezpieczeństwo na wysokim poziomie oraz prostota użycia to kluczowe cechy urządzeń serii P.

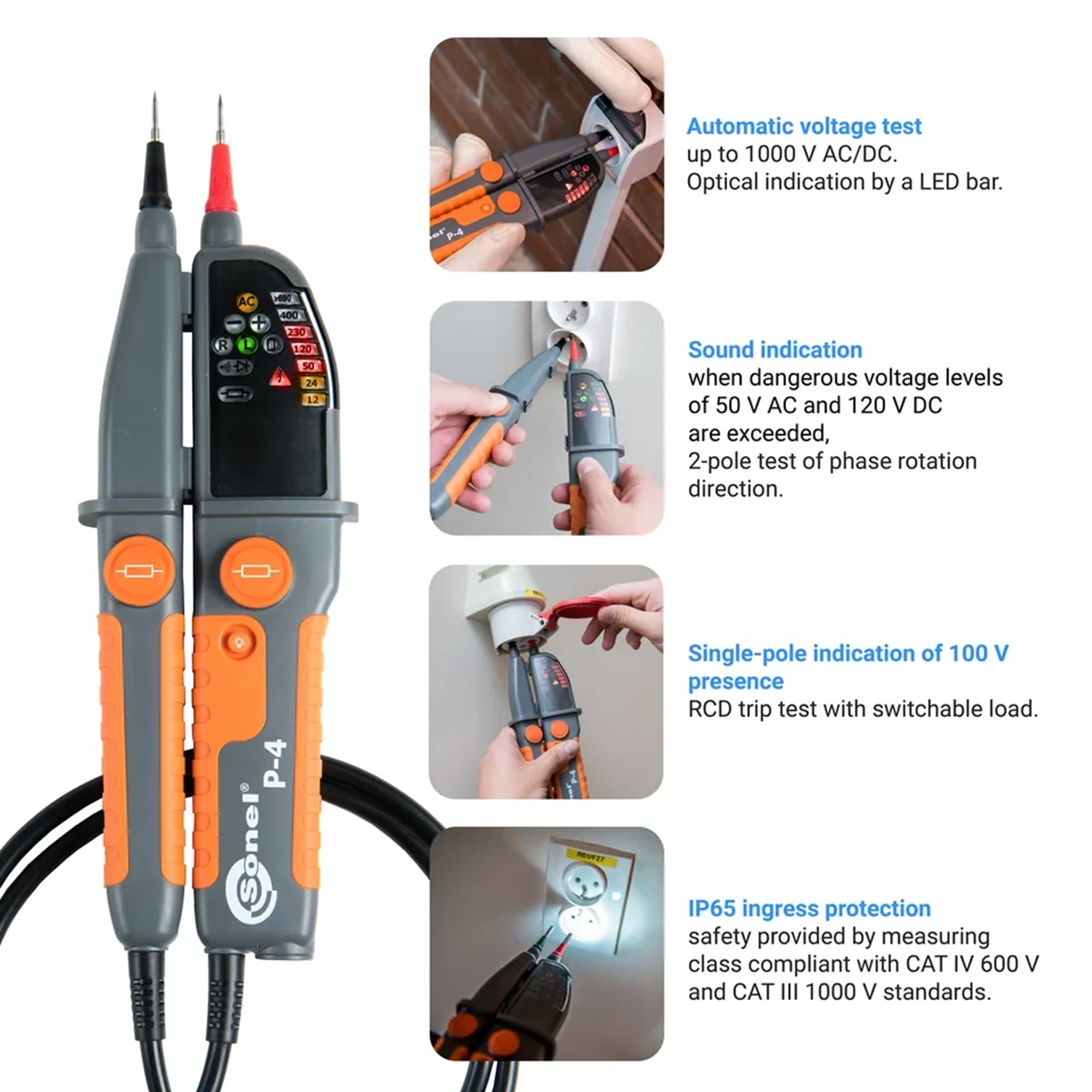

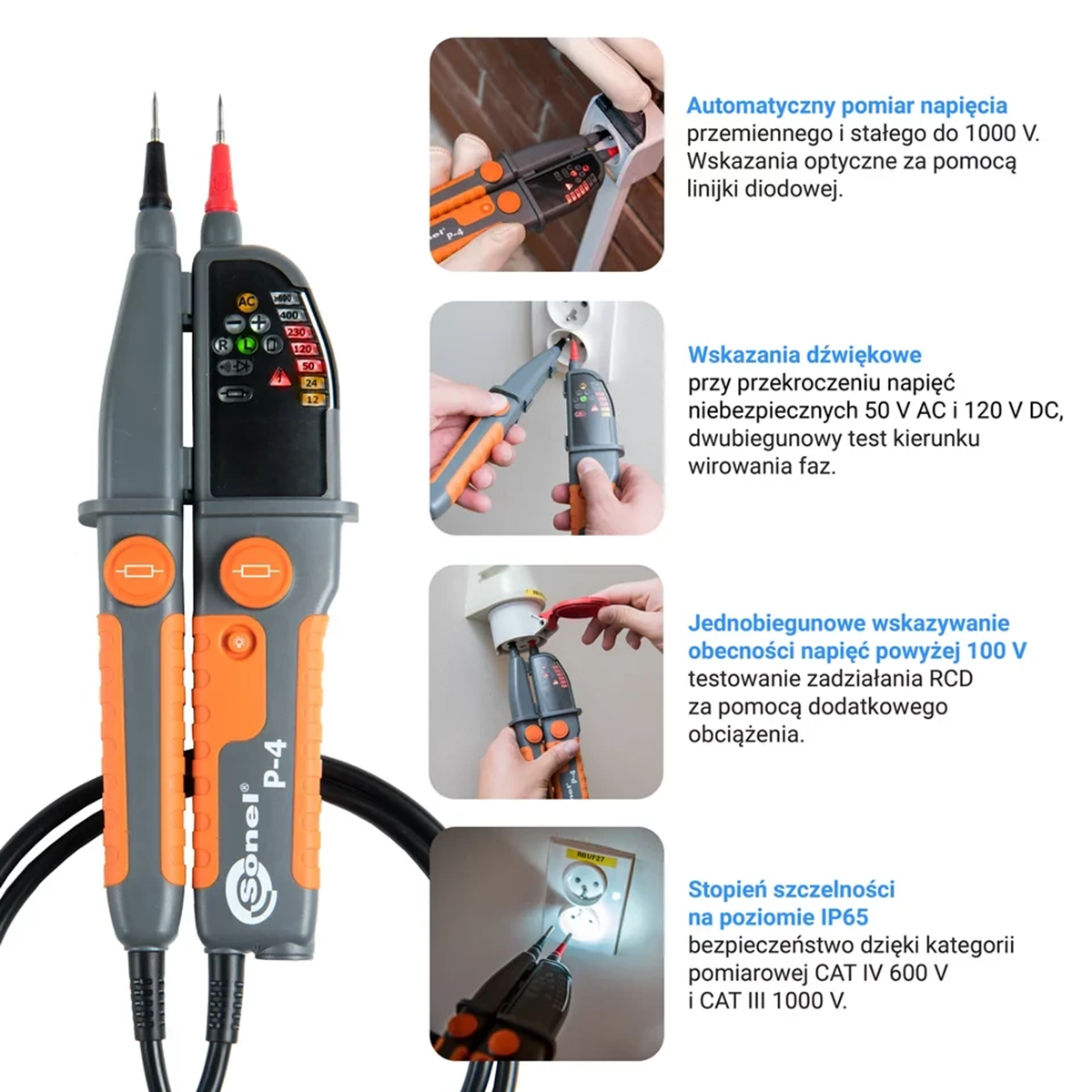

Kluczowe funkcje i atrybuty przyrządu P-4:

automatyczny pomiar napięcia przemiennego i stałego do 1000 V,
wskazania optyczne za pomocą linijki diodowej,
wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 VAC i 120 VDC,
testowanie zadziałania RCD za pomocą dodatkowego obciążenia,
wskazanie ciągłości, automatycznie po podłączeniu do obiektu,
dwubiegunowy test kierunku wirowania faz,
jednobiegunowe wskazywanie obecności napięć powyżej 100 V,
wzmocniona dwukomponentowa obudowa zapobiegająca uszkodzeniom mechanicznym i upadkom,
stopień szczelności na poziomie IP65 gwarantuje pyłoszczelność i ochronę przed zalaniem,
bezpieczeństwo dzięki kategorii pomiarowej CAT IV 600 V i CAT III 1000 V,
wbudowana latarka do pomiarów przy niedostatecznym oświetleniu.

Dane techniczne:

Wskazywanie napięć stałych i przemiennych:
- na linijce diodowej (bargraf): 12, 24, 50, 120, 230, 400, ≥690 V,
- określenie napięcia: przemiennego lub polaryzacji stałego.
Badanie ciągłości obwodu:
- sygnalizacja dla rezystancji dla R ≤ 400 kΩ,
- sygnalizacja świetlna i dźwiękowa.
Wskaźnik wirowania faz:
- wskazania kolejności faz dla napięcia >100 V.
Jednobiegunowe oznaczenie fazy:
- sygnalizacja optyczna i akustyczna dla napięcia >100 V.
Test wyłącznika różnicowoprądowego:
- test wyłączników o IΔn ≤30 mA.
Pozostałe dane:
- Częstotliwość pracy: 16..400 Hz.
- Kategoria pomiarowa wg PN-EN 61010-1: CAT III 1000 V, IV 600 V.
- Rodzaj izolacji wg PN-EN 61010-1: podwójna, klasa II.
- Zasilanie miernika: 2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne).
- Temperatura pracy / przechowywania: -15..+55°C / -20..+70°C.
- Masa bez baterii: 267 g.
- Końcówki pomiarowe: Ø2 mm/ Ø 4 mm/dł. 4mm (GS38).
- Podświetlenie miejsca pomiaru: wbudowana latarka.
- Przyrządy spełniają wymagania norm: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, PN-EN 61243-3.

Données techniques

Stopień ochrony

IP65

Wymiary (dł x szer x wys) [mm]

275 x 82 x 36

Spécifications du fabricant

Specyfikacja techniczna

Parametr	Opis
kategoria pomiarowa	CAT III 1000 V / IV 600 V
zakres wskazywanych napięć	12 …. ≥690 V AC/DC
linijka diodowa LED	7 segmentów
test ciągłości obwodu	√
test zadziałania RCD 10 mA / 30 mA	√
wbudowana latarka	√
jednobiegunowy wskaźnik fazy	√
dwubiegunowy wskaźnik wirowania faz	√
stopień ochrony IP65	√
rodzaj izolacji wg PN-EN 61010-1	podwójna, klasa II
zasilanie miernika	2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne)
zakres częstotliwości pracy	16…400 Hz
min. czas przerwy po załączeniu na 30 s	240 s
test ciągłości: sygnał świetlny i dźwiękowy	dla R ≤ 400 kΩ
impedancja wejściowa	ok. 300 kΩ
zakres testera kolejności faz	100…1000 V
minimalne napięcie włączenia	±6 V AC/DC
temperatura pracy / przechowywania	-15…+55°C / -20…+70°C
maksymalna wilgotność	95%
maksymalna wysokość pracy	2000 m
czas do automatycznego wyłączenia	10 s / 30 s (tryb HOLD)
wyświetlacz	LCD, 3½ cyfr, odczyt 1999 ze wskaźnikami funkcji
kompatybilność elektromagnetyczna wg wymagań norm	EN 61326-1, EN 61326-2-2
zgodność z wymaganiami norm	EN 61010-1, EN 61243-3
standard jakości	ISO 9001

Waga i wymiary

Parametr	Wartość
Waga netto (kg)	0.3
Waga opakowania (kg)	0.4
Szerokość opakowania (cm)	5.5
Wysokość opakowania (cm)	32.6
Długość opakowania (cm)	8.9

Description du fabricant

Ergonomia, trwałość, pewność

Dwubiegunowy wskaźnik napięcia Sonel P-4 to niezawodny, wyjątkowo wytrzymały i bezpieczny dwubiegunowy tester, który umożliwiają kontrolę napięcia, ciągłości obwodu i kolejność faz. Został zaprojektowany do pracy w najtrudniejszych warunkach, zarówno przemysłowych, jak i komercyjnych. Zaawansowana technologia, bezpieczeństwo na wysokim poziomie oraz prostota użycia to kluczowe cechy urządzenia P-4. Urządzenie zostało wyposażone w wytrzymałą obudowę o stopniu ochrony IP65, która chroni urządzenie przed uszkodzeniem mechanicznym, pyłem lub zachlapaniem.

Kluczowe funkcje i atrybuty przyrządu P-4

automatyczny pomiar napięcia przemiennego i stałego do 1000 V
wskazania optyczne za pomocą linijki diodowej
wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 V AC i 120 V DC
testowanie zadziałania RCD za pomocą dodatkowego obciążenia
wskazania ciągłości, automatycznie po podłączeniu do obiektu
dwubiegunowy test kierunku wirowania faz
jednobiegunowe wskazywanie obecności napięć powyżej 100 V
wzmocniona dwukomponentowa obudowa zapobiegająca uszkodzeniom mechanicznym i upadkom
wbudowana latarka
stopień szczelności na poziomie IP65 gwarantuje pyłoszczelność i ochronę przed zalaniem
bezpieczeństwo dzięki kategorii pomiarowej CAT IV 600 V i CAT III 1000 V

Sprawdzenie zadziałania wyłączników różnicowoprądowych

W odpowiedzi na potrzeby klientów, nowa seria wskaźników napięcia P pozwala na wykonanie testu wyłączników RCD we w pełni kontrolowany sposób. Za pomocą przycisków na obu sondach użytkownik obniża impedancję wewnętrzną urządzenia, przez co możliwe jest bezpieczne wyzwolenie wyłącznika. Ponadto naciśnięcie obu przycisków powoduje uruchomienie dodatkowego obciążenia w postaci silniczka wibracyjnego. Gdy sprawdzane jest napięcie, pozwala to na wyeliminowanie prądów błądzących, wpływających na wynik pomiaru.

Wytrzymałość i komfort użytkowania

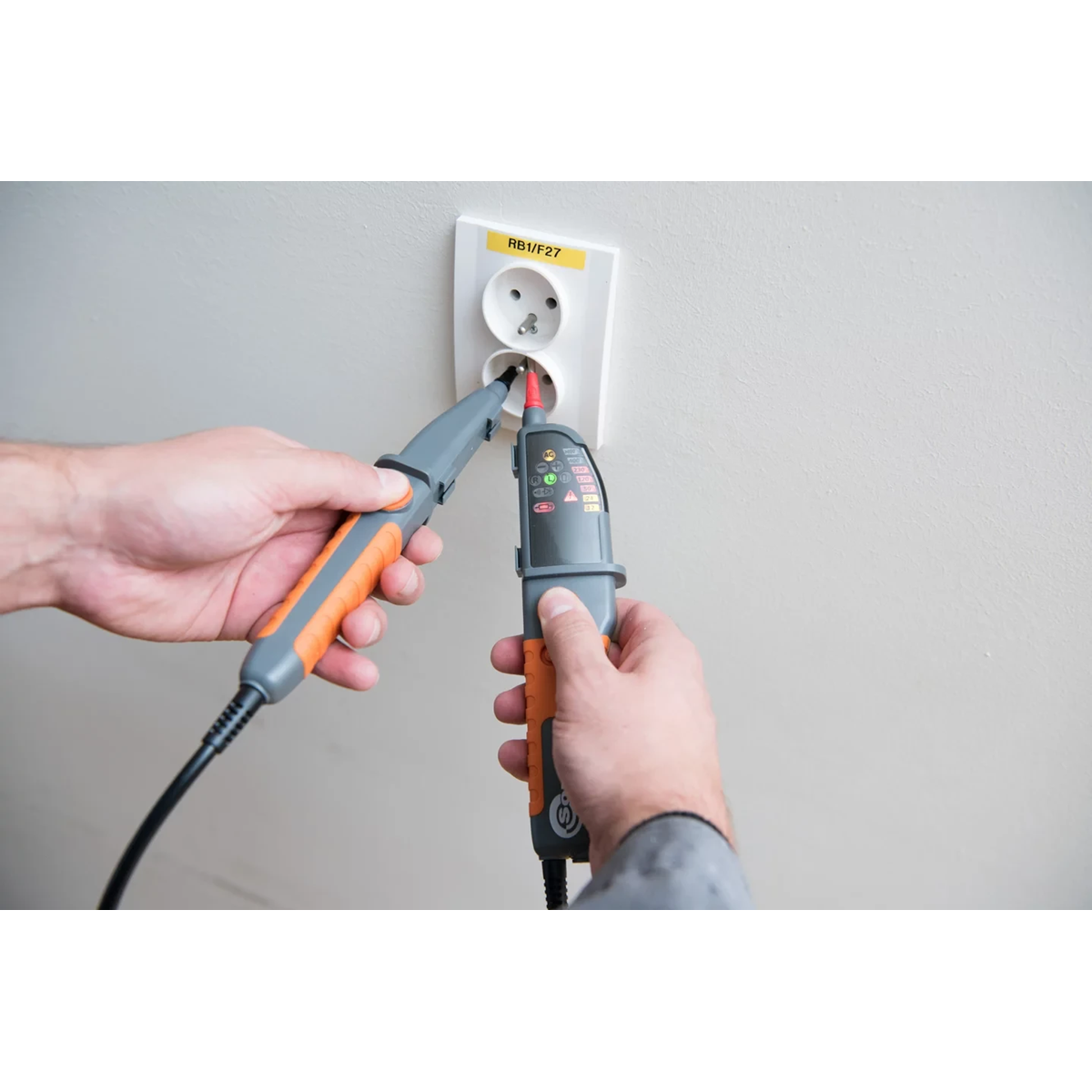

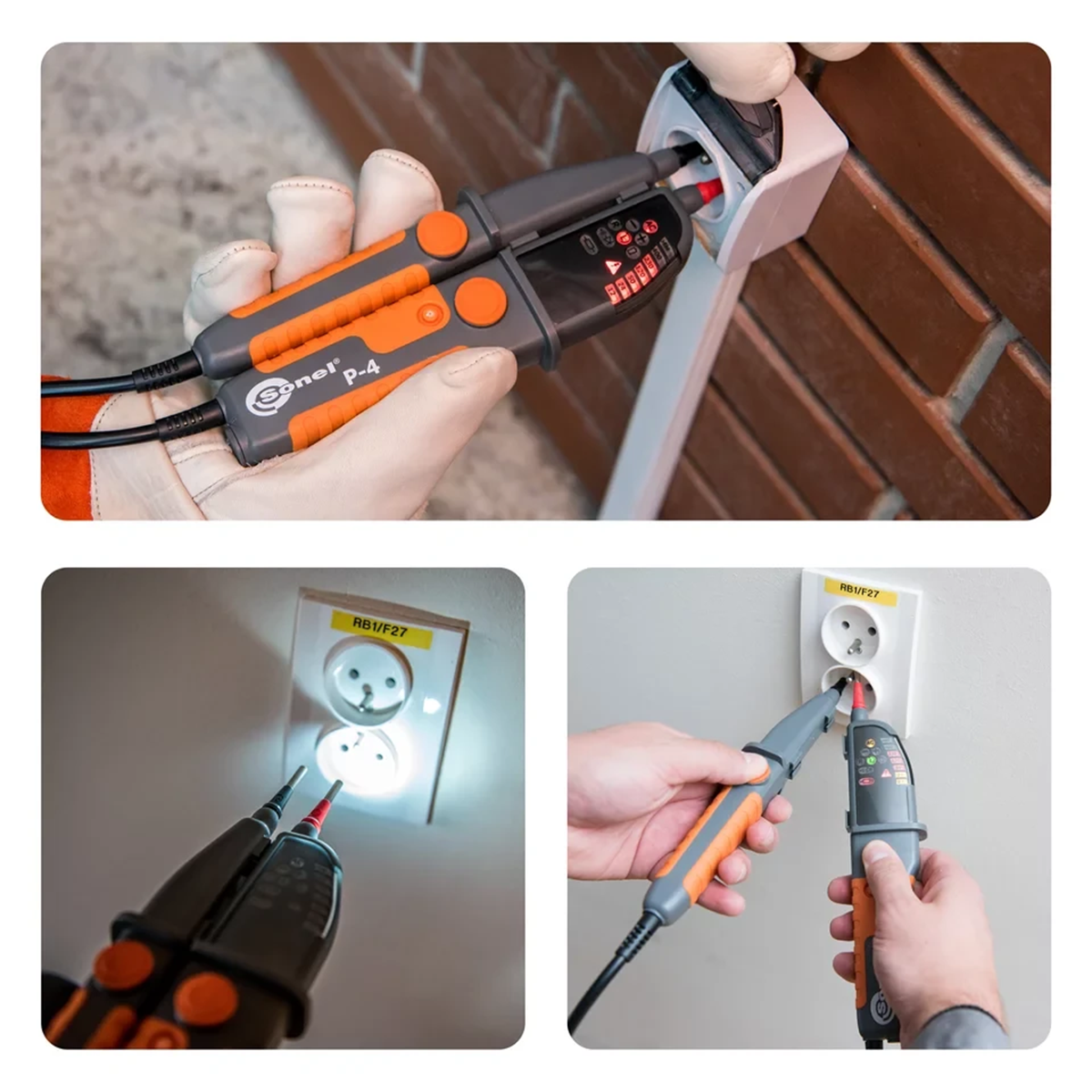

Obudowa urządzenia została zaprojektowana w taki sposób, aby umożliwić pracę w trudnych warunkach przemysłowych, gdzie wymagane jest stosowanie środków ochrony osobistej, m.in. rękawic elektroizolacyjnych. Jednocześnie ergonomiczny kształt pozwala na obsługę urządzenia za pomocą jednej ręki podczas badań napięcia w standardowych gniazdach elektrycznych.

Wielozadaniowość i bezpieczeństwo

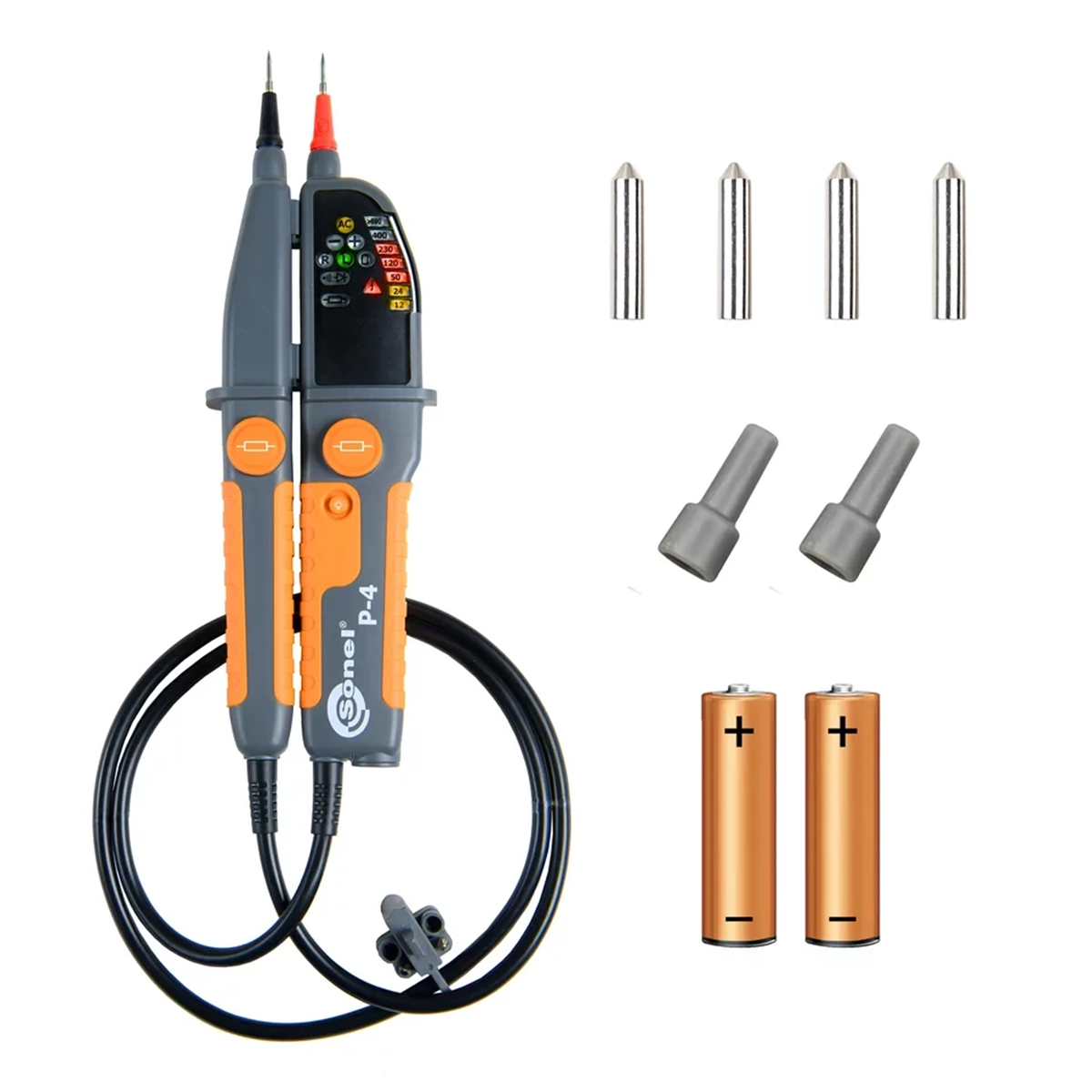

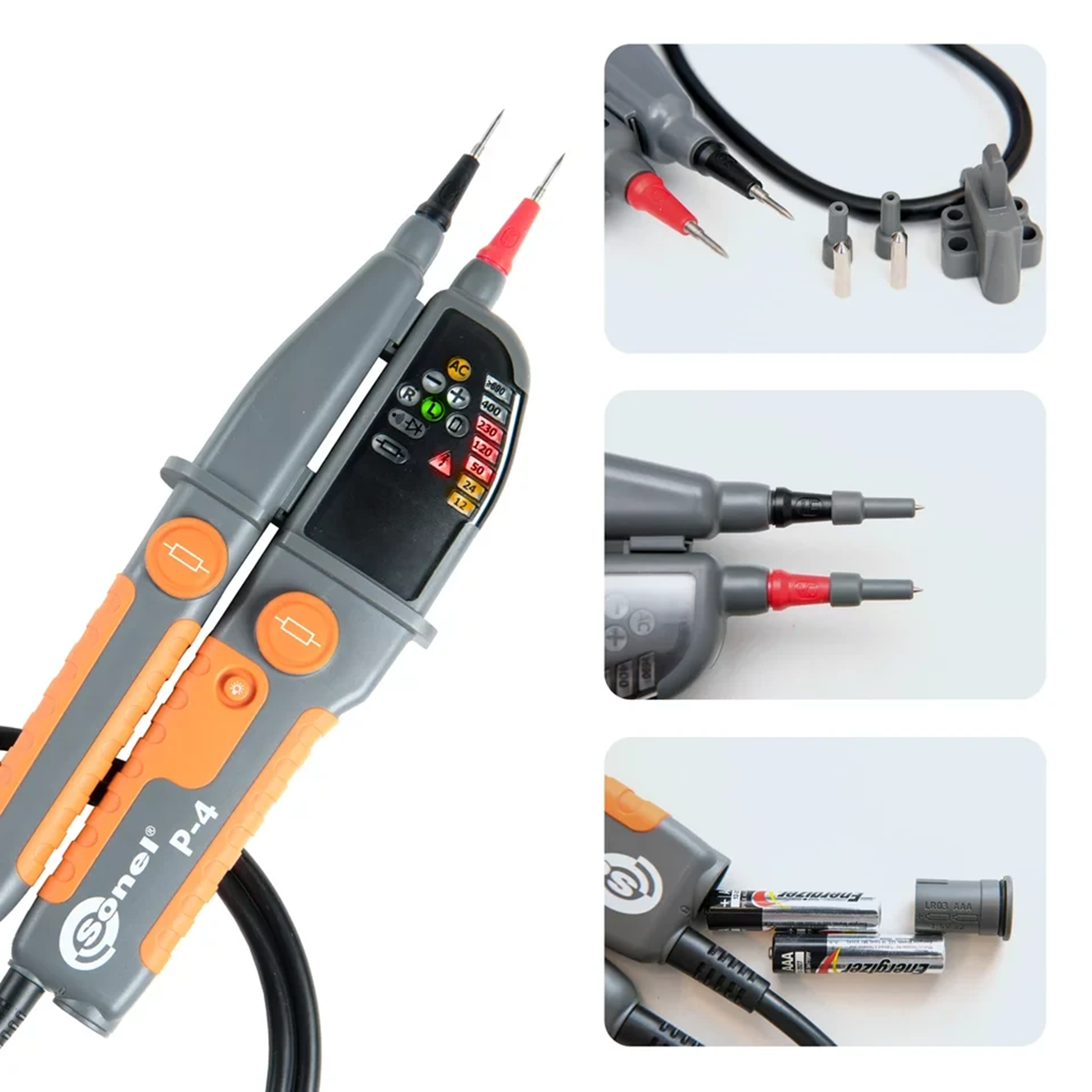

Wskaźniki napięcia wyposażone są zestaw końcówek pomiarowych. Ograniczają one dostęp do metalowego ostrza do 4 mm, co zmniejsza ryzyko przypadkowego dotknięcia innego przewodnika podczas badań w wiązce przewodów. Dodatkowe nakręcane końcówki pozwalają na zwiększenie średnicy ostrz do 4 mm. Jest to szczególnie istotne, gdy pomiary prowadzi się w gniazdach elektrycznych, gdzie użytkownik potrzebuje pewności, że zachowany jest kontakt między urządzeniem a przewodnikiem. Cały zestaw mieści się w specjalnym pojemniku, który w każdym momencie gwarantuje dostęp do końcówek. Dodatkowo pojemnik posiada wypustkę przydatną do otwierania zabezpieczeń w gniazdach brytyjskich.

Détails du fabricant

Producteur

SONEL S.A.
Adresse

58-100 Świdnica Wokulskiego 11 Polska
E-mail

sonel@sonel.pl

Fichiers à télécharger

karta_kat_P-4-5_v1.pdf
