Przenaczenie

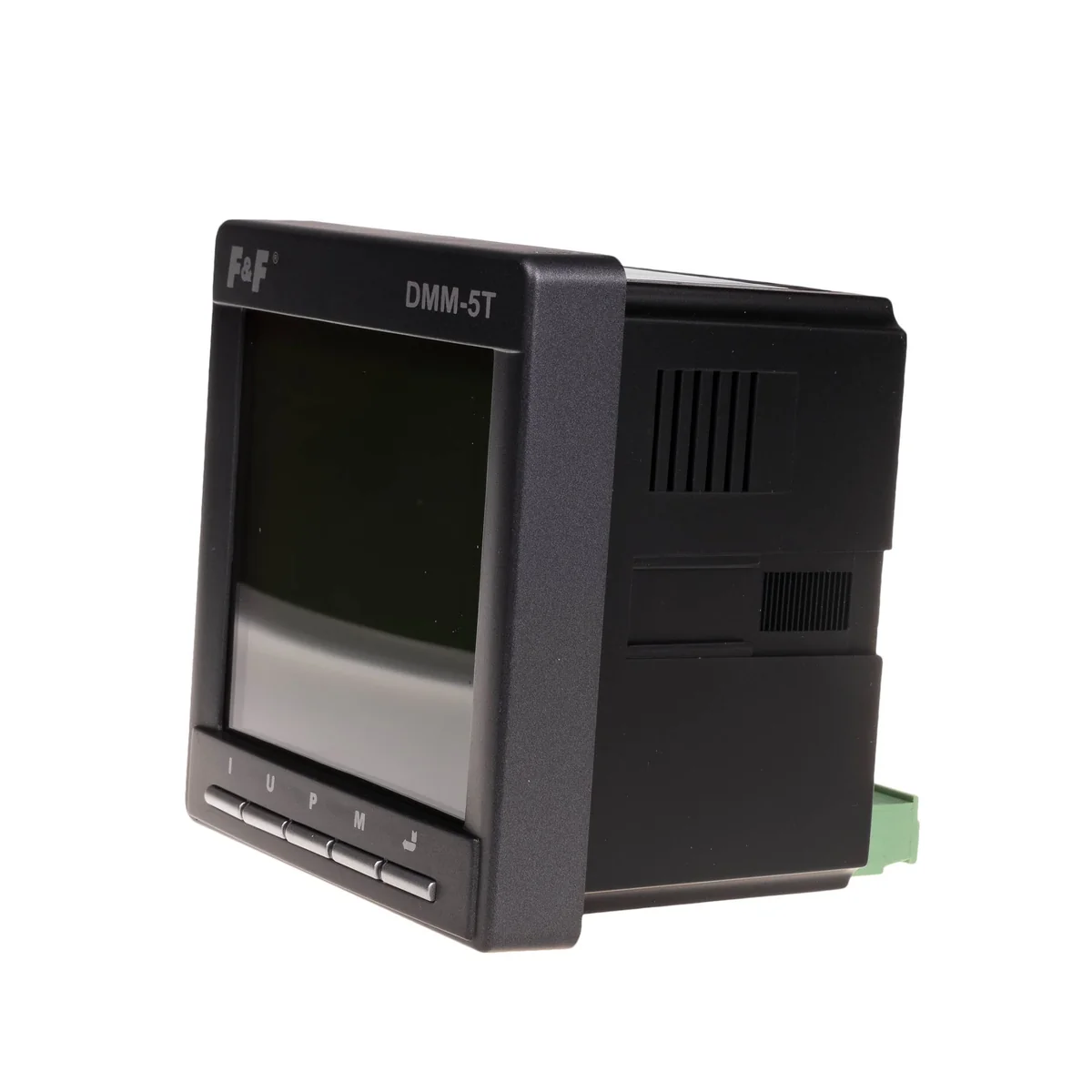

DMM-5T jest wielofunkcyjnym mikroprocesorowym multimetrem przeznaczonym do monitorowania parametrów trójfazowej sieci elektrycznej. Multimetr umożliwia wykonywanie z dużą dokładnościa pomiarów wszystkich podstawowych parametrów sieci, takich jak napięcia i prądy fazowe, napięcia przewodowe, częstotliwość, moc czynna, bierna, pozorna oraz współczynnik mocy. Dodatkowo multimetr umożliwia pełny, czterokwadrantowy pomiar energii (zarówno pobieranej, jak i oddawanej do sieci).

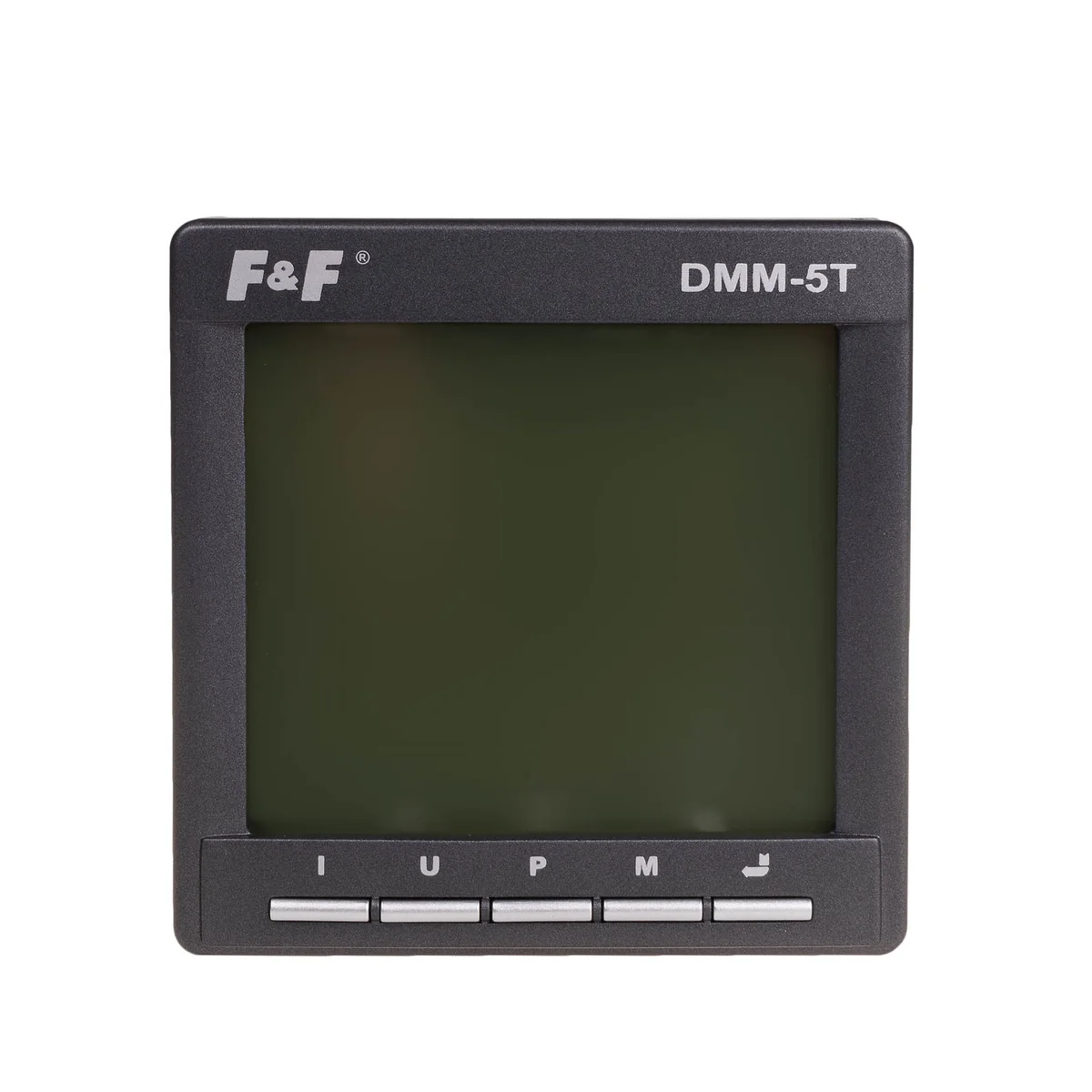

Do monitorowania mierzonych wielkości oraz konfiguracji urządzenia wykorzystywany jest umieszczony na przednim panelu wielofunkcyjny wyświetlacz oraz diody LED. Programowanie multimetru umożliwia czteroprzyciskowa klawiatura. Wbudowany interfejs RS485, oraz zaimplementowany protokół komunikacyjny MODBUS RTU, zapewnia komunikację multimetru z szeroką gamą urządzeń i programów przemysłowych.
Dzialanie
* pośredni lub bezpośredni (>5A) pomiar prądów fazowych
* pośredni lub bezpośredni (>230/400V) pomiar napięć fazowych i międzyfazowych
* pomiar częstotliwości
* pomiar mocy czynnej, biernej i pozornej
* wartości minimalne i maksymalne
* pomiar współczynników mocy
* czterokwadrantowy pomiar energii pobieranej i oddawanej do sieci
* pomiar energii w 4 taryfach
* miesięczne rozliczenie energii
* wyjście impulsowe typu OC (otwarty kolektor) dla wskaźników energii
* komunikacja z urządzeniami zewnętrznymi za pośrednictwem portu RS-485
i protokołu MODBUS RTU
Dane techniczne
zasilanie | 85÷264V AC/DC |
pomiar napięcia | |
napięcie znamionowe | 400V AC (L-N); 693V AC (L-L) |
częstotliwość | 45÷55Hz |
sieć | trójfazowa, trzy- lub czteroprzewodowa |
zakres pomiarowy | 3÷120% Un |
pomiar prądu | |
prąd znamionowy | 5A |
zakres pomiarowy | 0,5÷120% In |
protokół komunikacyjny | |
interfejs | RS-485 |
protokół | MODBUS RTU |
prędkość transmisji | 2400 / 4800 / 9600 / 19200 / 38400 bps |
wyświetlacz | LCD monochromatyczny |
pobór mocy | <8VA |
temperatura pracy | -20÷60°C |

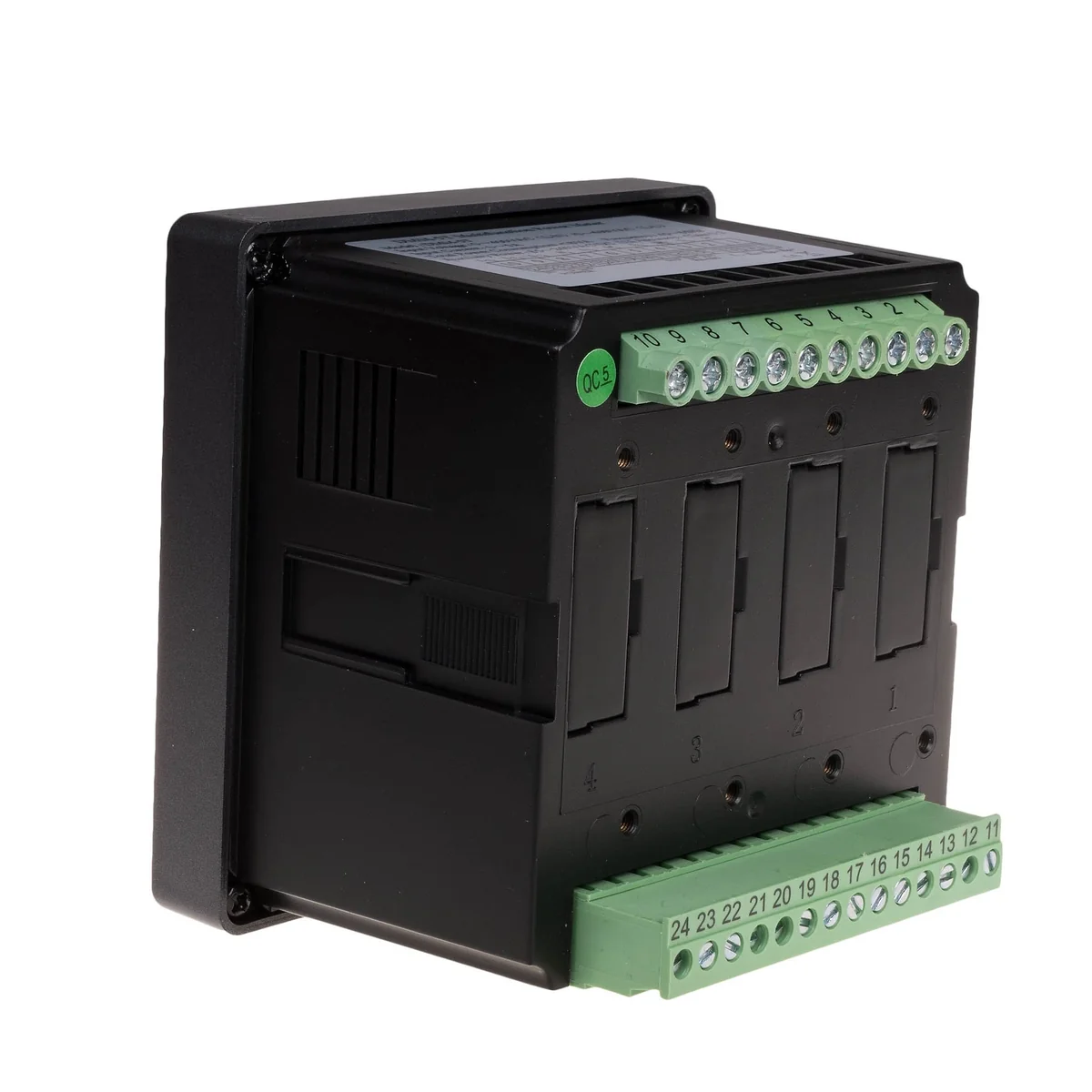

przyłącze | zaciski śrubowe 1,5mm² |
wymiary | 95×95×85mm |
otwór montażowy | 90×90mm |
Rodzaj opakowania | Sztuka |
Ilość | 1 szt. |
Waga (kg) | 0,534 |
Szerokość (m) | 0,145 |
Długość (m) | 0,128 |
Głębokość (m) | 0,108 |
