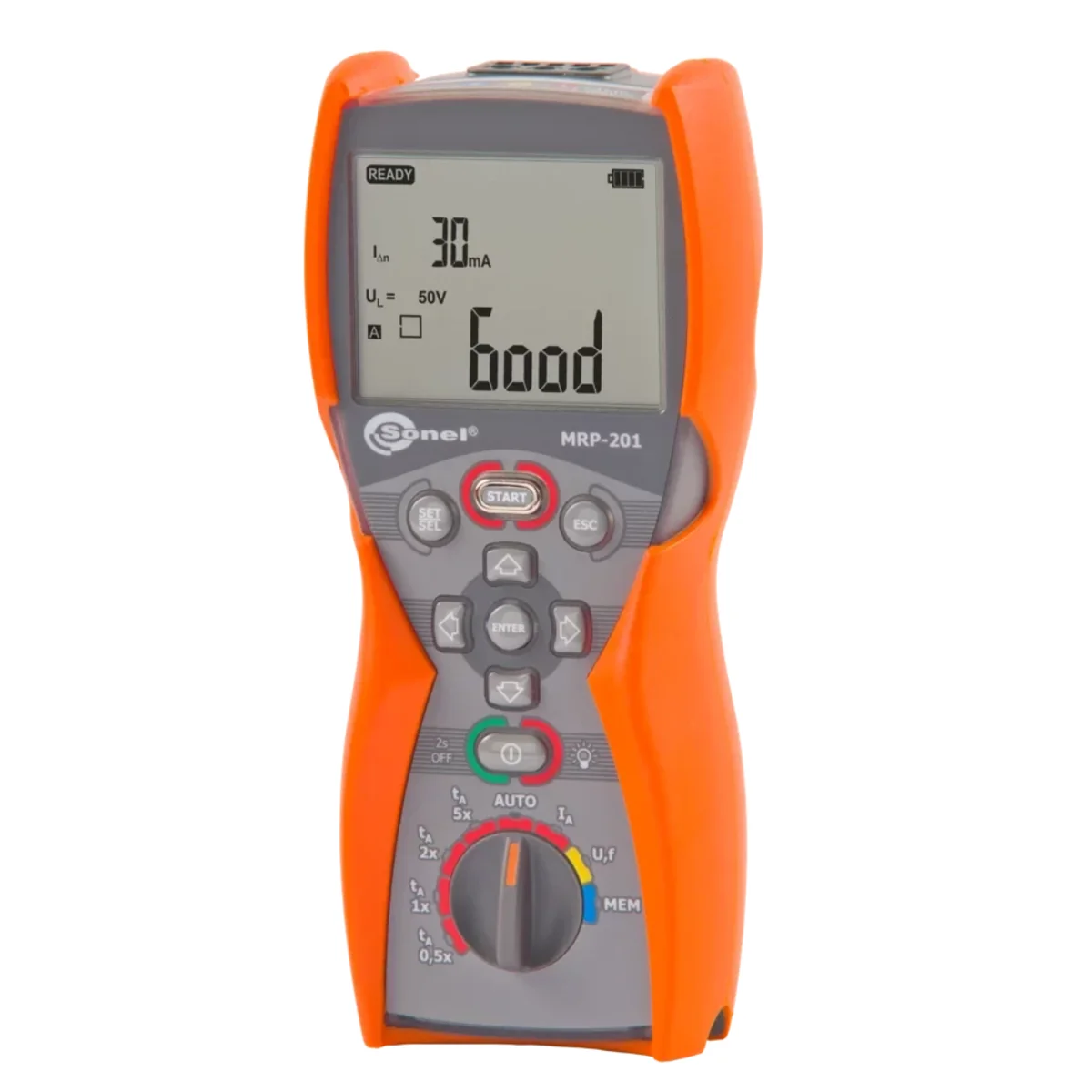

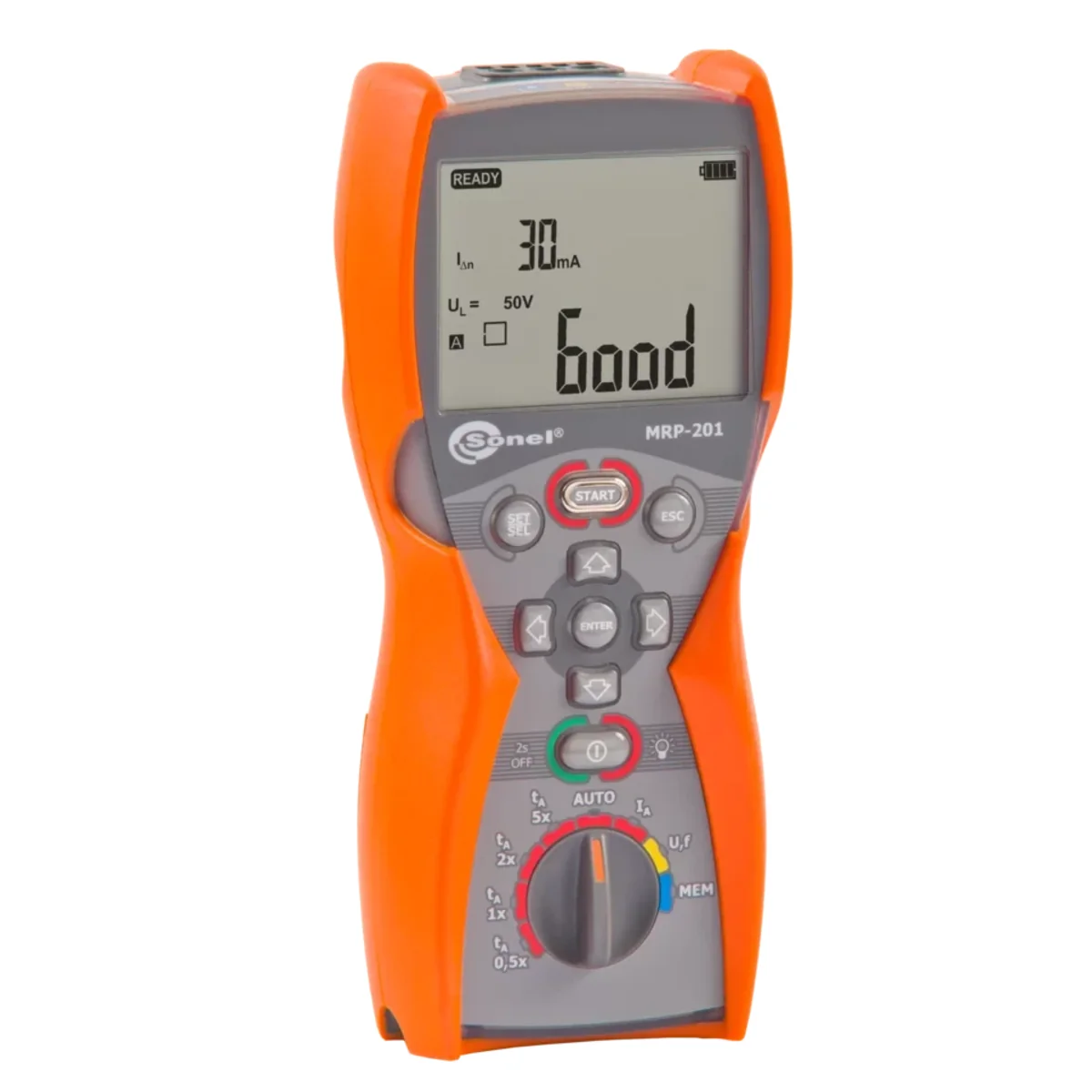

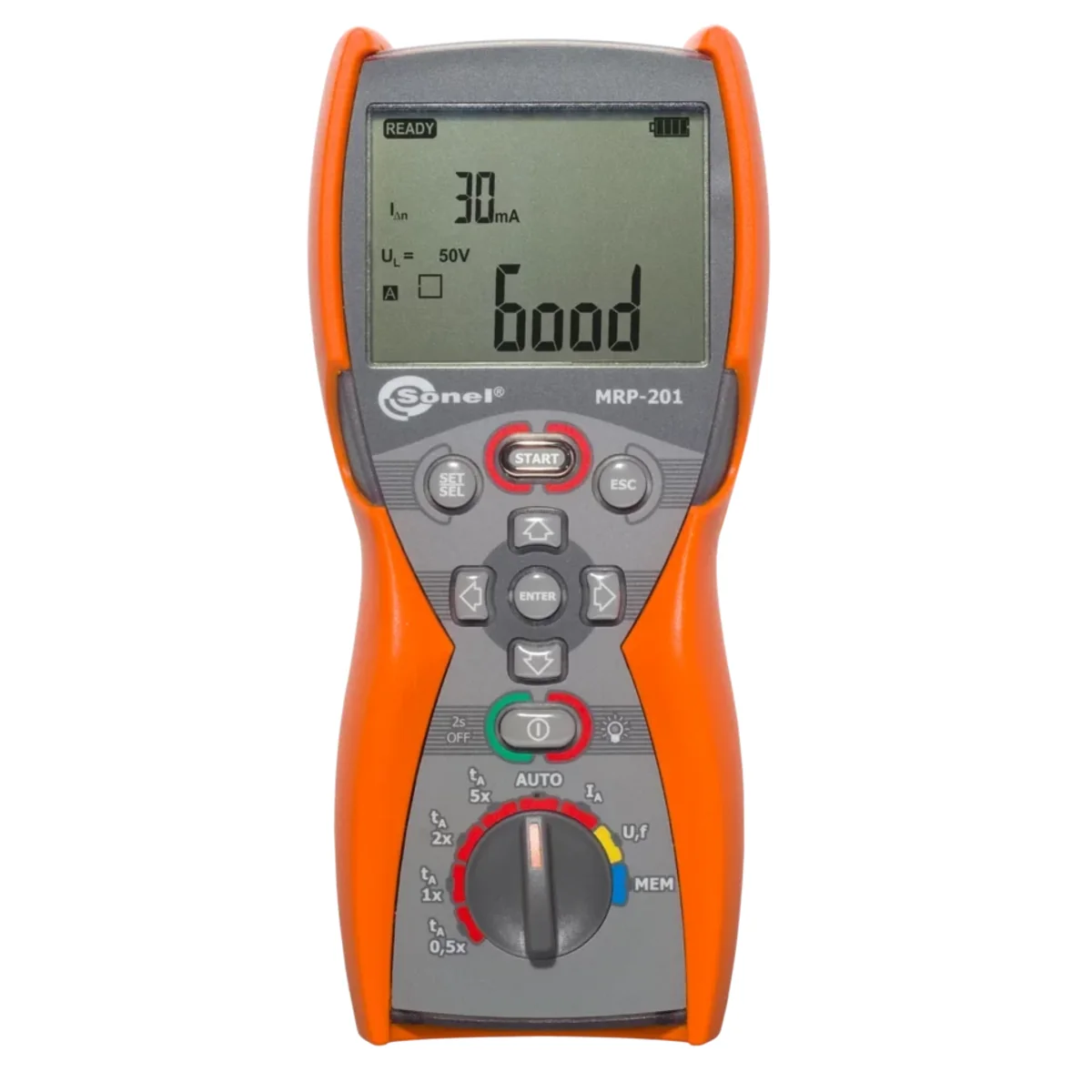

Specjalistyczny MRP-201 przyrząd do pomiarów wszystkich rodzajów wyłączników róźnicowoprądowych – bezzwłocznych, krótkozwłocznych, selektywnych; typu AC, A oraz B. Pozwala na pomiar prądu zadziałania, czasu zadziałania w zależności od natężenia prądu różnicowego, rezystancji przewodu ochronnego oraz napięcia dotykowego. Pomiary mogą być wykonywane pojedynczo lub seriami w trybach automatycznych (wszystkie zadane pomiary dla danego przebiegu lub dla wszystkich przebiegów), również możliwy jest jednoczesny pomiar prądu i czasu zadziałania (przy jednym wyzwoleniu wyłącznika RCD).
Pomiar zabezpieczeń różnicowoprądowych wszystkich typów: AC, A, B.
Pomiar napięcia przemiennego i częstotliwości.
Sprawdzenie poprawności wykonania połączeń przewodu ochronnego.
Pamięc wyników pomiarów (990 komórek, 10000 wpisów).
Komunikacja z komputerem za pomocą dołączonego do zestawu interfejsu radiowego OR-1.
Profesjonalne oprogramowanie do odczytu danych i tworzenia protokołów.
Bezpieczeństwo elektryczne:
Pozostałe dane techniczne:
Nominalne warunki użytkowania:
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
| Funkcje pomiarowe | Zakres pomiarowy | Zakres wyświetlania | Rozdzielczość | Dokładność |
|---|---|---|---|---|
| RCD ogólnego typu i krótkozwłoczny | 0 ms…300 ms | 0 ms…300 ms | 1 ms | ±(2% w.m. + 2 cyfry) |
| RCD selektywny | 0 ms…500 ms | 0 ms…500 ms | 1 ms | ±(2% w.m. + 2 cyfry) |
"w.m" - wartość mierzona
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,15 IΔn…2,0 IΔn
| Funkcje pomiarowe | Zakres pomiarowy | Zakres wyświetlania | Rozdzielczość | Dokładność |
|---|---|---|---|---|
| dla prądu różnicowego sinusoidalnego (typ AC) | 3,0 mA…500 mA | 3,0 mA…500 mA | od 0,1 mA | ±5% IΔn |
| dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) | 1,5 mA…420 mA | 1,5 mA…420 mA | od 0,1 mA | ±10% IΔn |
| dla prądu różnicowego stałego (typ B) | 2,0 mA…600 mA | 2,0 mA…600 mA | od 0,1 mA | ±10% IΔn |
| Zakres | Rozdzielczość | Dokładność |
|---|---|---|
| 0,0 V...299,9 V | 0,1 V | ±(2% w.m. + 6 cyfr) |
| 300 V...500 V | 1 V | ±(2% w.m. + 2 cyfry) |
| Zakres | Rozdzielczość | Dokładność |
|---|---|---|
| 45,0 Hz...65,0 Hz | 0,1 Hz | ±(0,1% w.m. + 1 cyfra) |
| Parametr | Wartość |
|---|---|
| Waga netto (kg) | 0.6 |
| Waga opakowania (kg) | 2.2 |
| Szerokość opakowania (cm) | 34 |
| Wysokość opakowania (cm) | 17.5 |
| Długość opakowania (cm) | 28 |
Specjalista od wyłączników różnicowo-prądowych
Miernik wyłączników różnicowoprądowych Sonel MRP-201 to specjalistyczny przyrząd do pomiarów wszystkich rodzajów wyłączników różnicowoprądowych – bezzwłocznych, krótkozwłocznych, selektywnych; typu AC, A oraz B. Pozwala na pomiar prądu zadziałania, czasu zadziałania w zależności od natężenia prądu różnicowego, rezystancji przewodu ochronnego oraz napięcia dotykowego. Pomiary mogą być wykonywane pojedynczo lub seriami w trybach automatycznych (wszystkie zadane pomiary dla danego przebiegu lub dla wszystkich przebiegów), również możliwy jest jednoczesny pomiar prądu i czasu zadziałania (przy jednym wyzwoleniu wyłącznika RCD).
Badanie wyłączników różnicowoprądowych typu AC, A, B
Dodatkowe funkcje
Obszary zastosowań

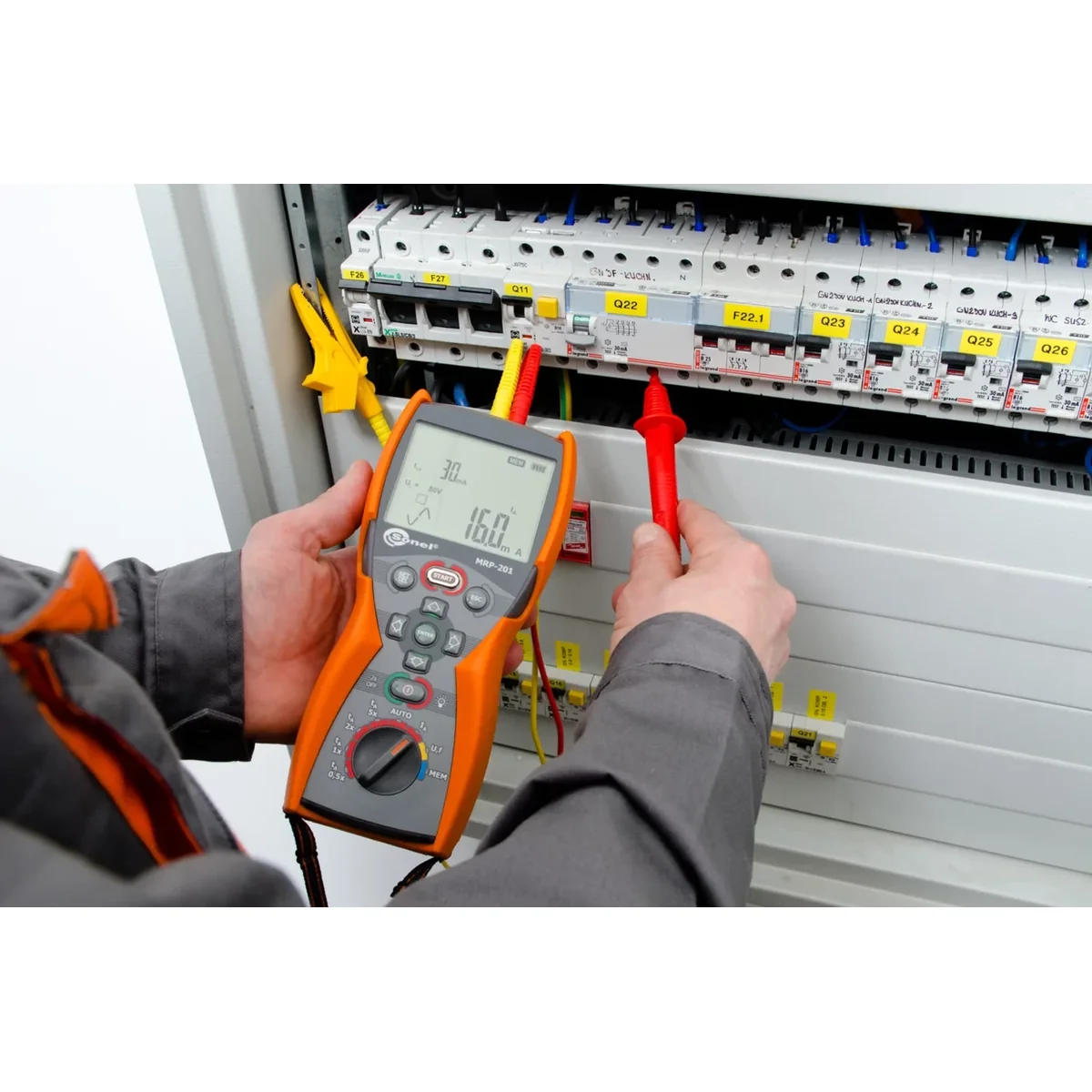

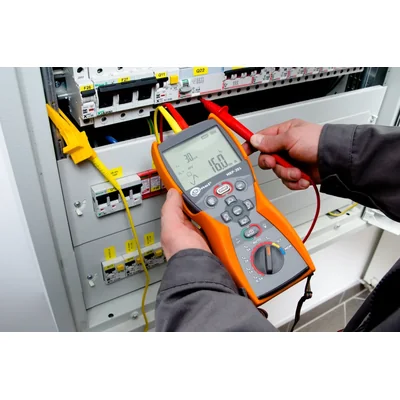

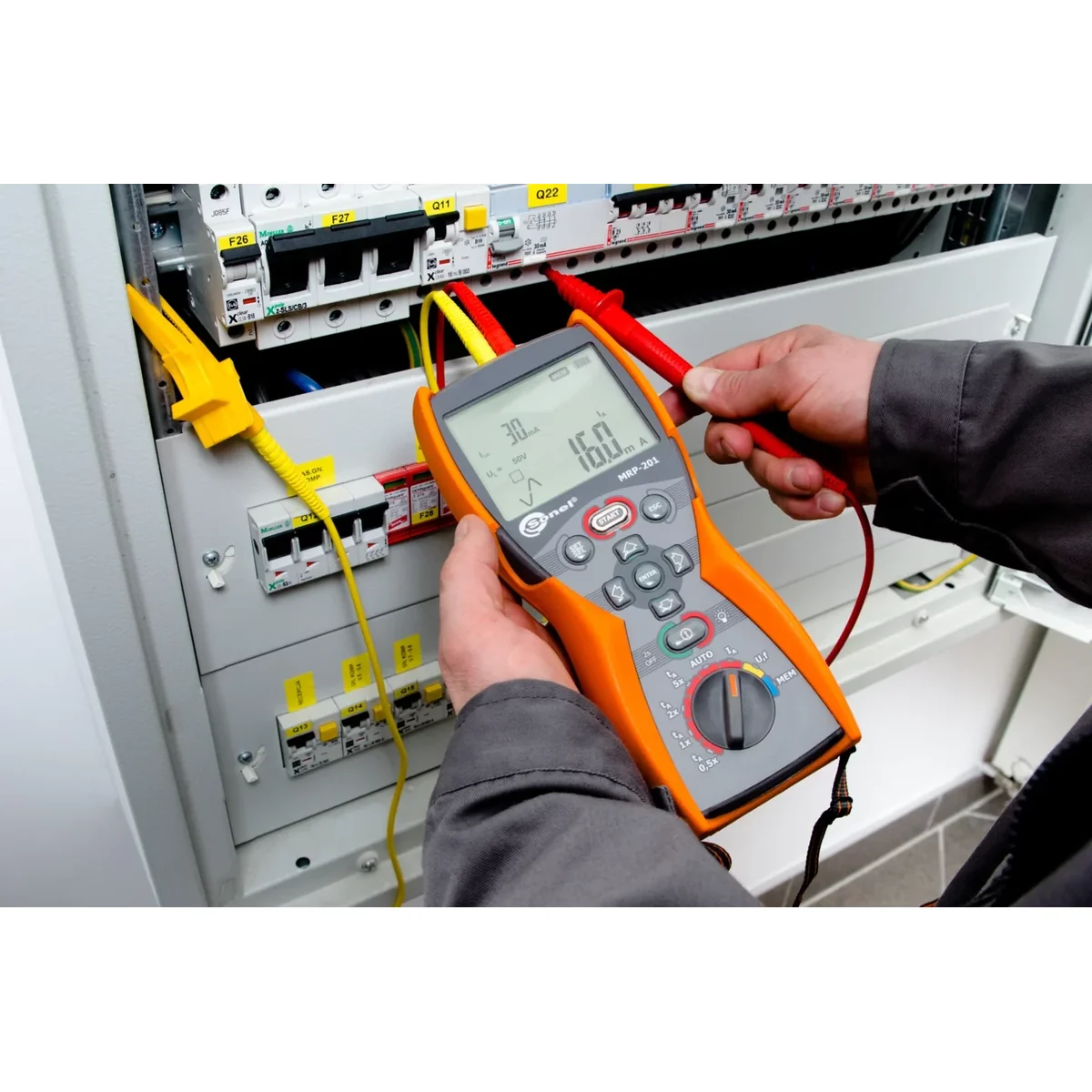

Miernik umożliwia pomiar parametrów wyłączników różnicowo-prądowych RCD takich jak czas lub prąd zadziałania. Przyrząd będzie zatem przydatny w badaniach instalacji elektrycznych, gdzie ochrona obwodów odbywa się poprzez zastosowanie wyłączników RCD typu AC, A oraz B.
Podwyższona odporność na warunki środowiskowe
Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.
Komunikacja i oprogramowanie
Za pomocą komunikacji bezprzewodowej można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
