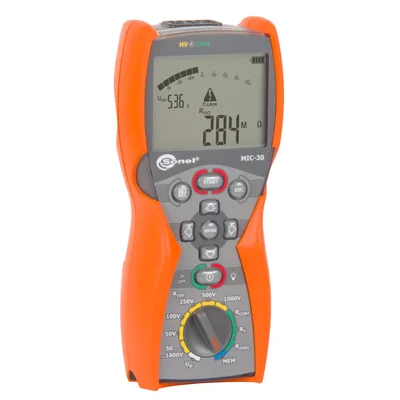

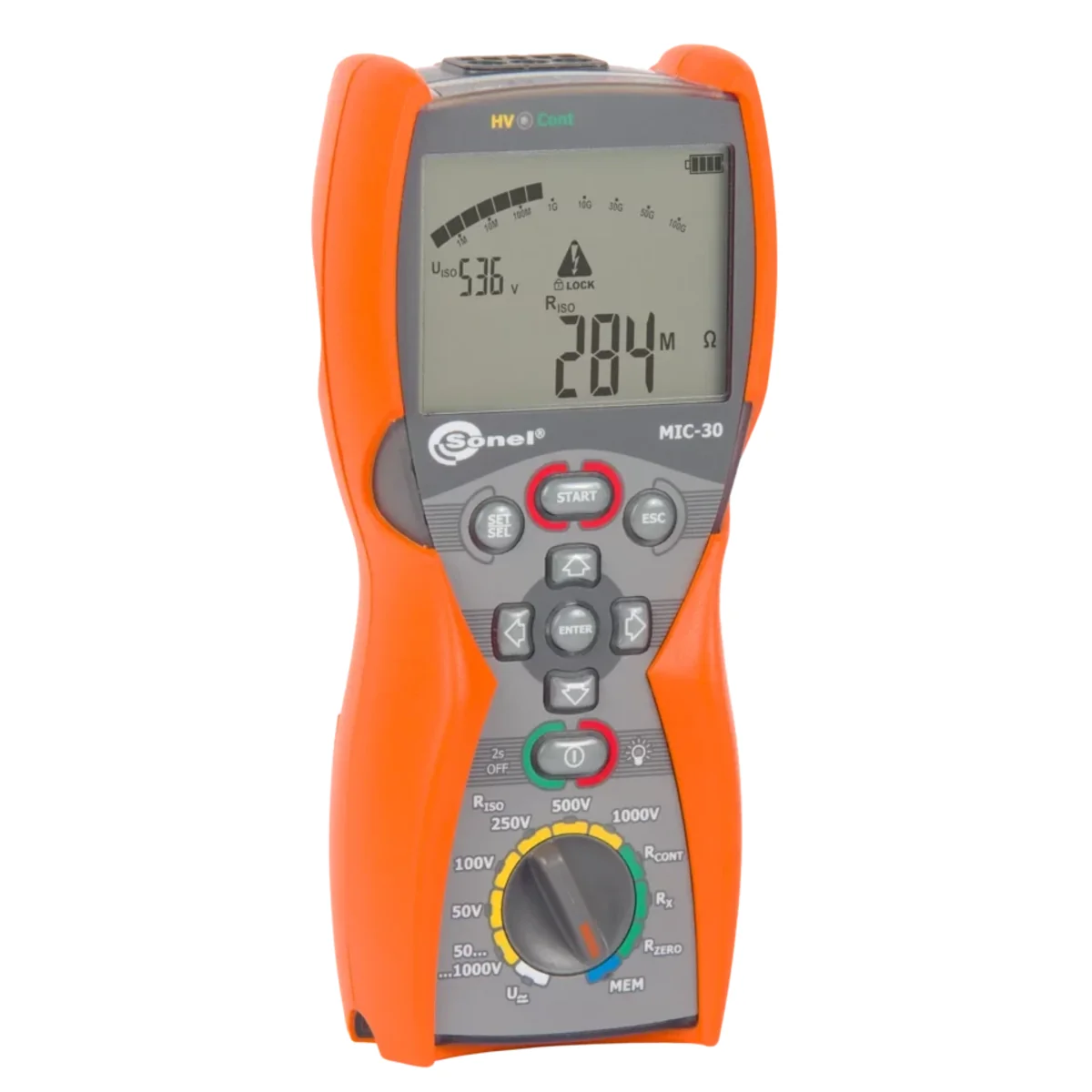

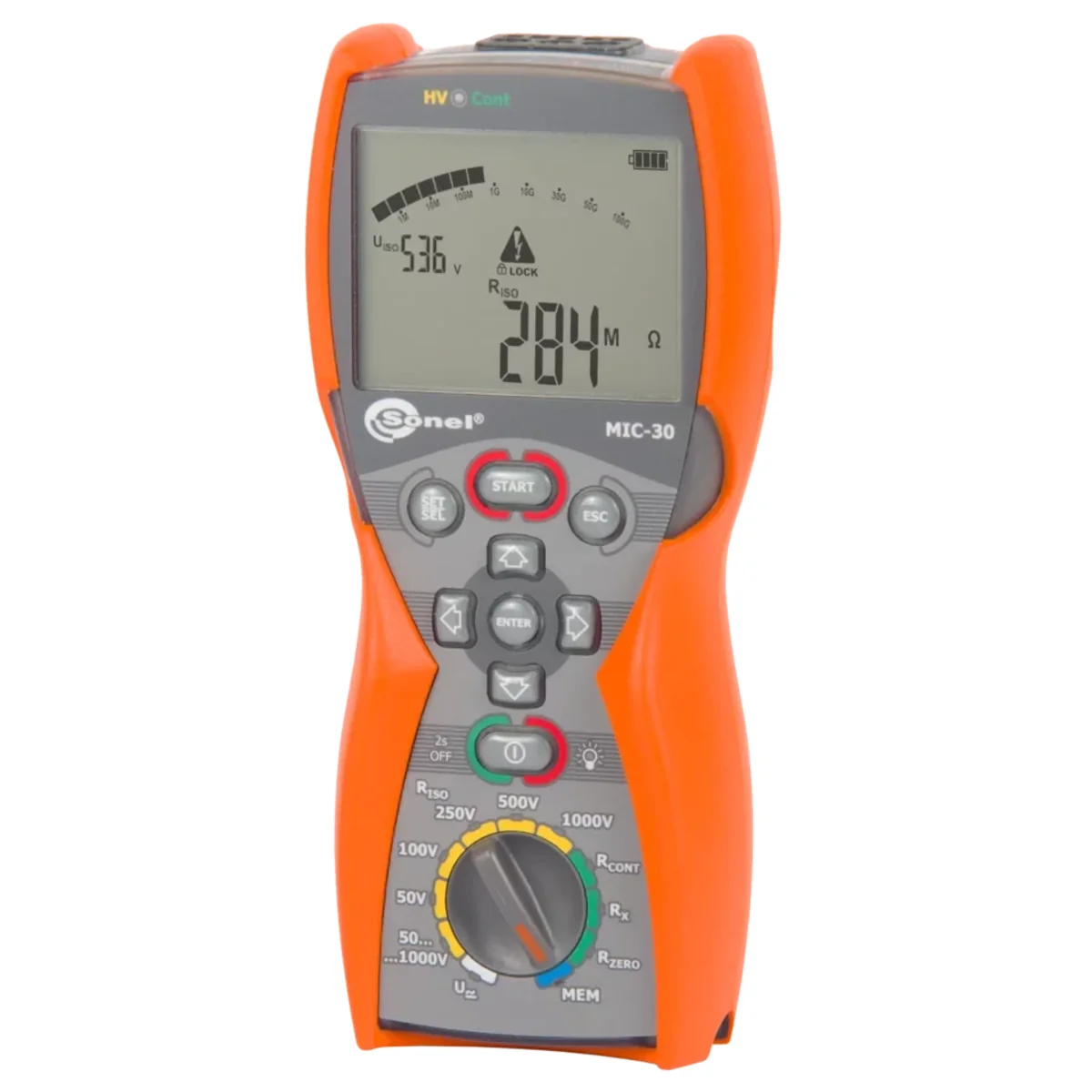

Miernik rezystancji izolacji MIC-30 WMPLMIC30

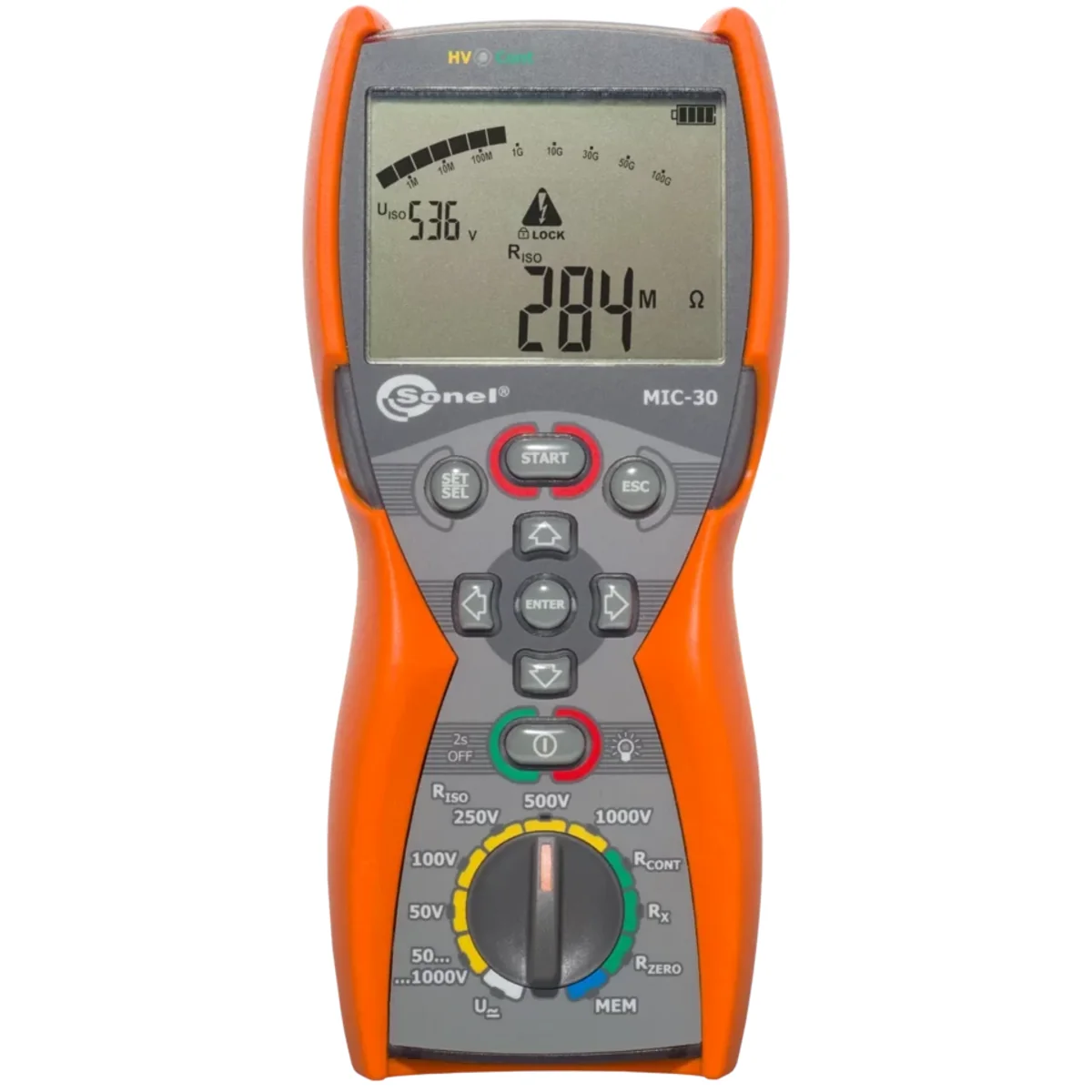

Name: Miernik rezystancji izolacji MIC-30
Brand: SONEL
SKU: NPP015SONE
Price: 860.10 PLN

Indeks lokalny:

NPP015SONE

Nr katalogowy:

WMPLMIC30

Kod EAN:

5907624021105

Kliknij zdjęcie, aby powiększyć

Producent: SONEL

Stopień ochrony: IP67

Waga [g]: 600

Wymiary [mm]: 220x100x60

Zobacz cały opis

Cena:

860,10 €

brutto / szt.

(w tym VAT 23%)

1433,50 € brutto/kg.

Dostawa do 3h

do tygodnia (dni robocze)

Odbiór za 1h

Ilość szt.

(wielokrotność:

1

)

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Opis producenta Dane producenta Pliki do pobrania

Opis produktu

Miernik MIC-30 jest przeznaczony do pomiarów rezystancji izolacji napięciami: 50, 100, 250, 500, 1000 V. Przyrząd posiada dodatkowo płynną regulację w zakresie 50…1000 V co 10V.

Dodatkowo:

pomiar pojemności podczas pomiaru RISO,
pomiar prądu upływu,
pomiar ciągłości połączeń ochronnych i wyrównawczych prądem > 200 mA,
niskonapięcowy pomiar ciągłości obwodu i rezystancji,
pomiar napięć stałych i przemiennych.

Atutem jest możliwość zapamiętania wyników pomiarów oraz współpraca z komputerem, co zapewnia łatwe tworzenie protokołów.

Nowoczesna, ergonomiczna obudowa oraz bardzo prosta intuicyjna obsługa są szczególnie ważne podczas wykonywania dużej liczby pomiarów. Wszelkie ustawienia trybów oraz napięć pomiarowych dokonuje się za pomocą przełącznika obrotowego. Podświetlana klawiatura/wyświetlacz oraz obudowa odporna na uszkodzenia o stopniu ochrony IP67 znacznie ułatwia pracę w niekorzystnych warunkach.

Przyrząd pozwala na zaprogramowanie 3 długości czasów prowadzenia pomiarów rezystancji izolacji, dzięki czemu oblicza również 2 współczynniki absorpcji (AB1, AB2 lub DAR, PI). Specjalistyczne akcesoria zapewniają bezpieczeństwo użytkownika podczas pomiarów, dodatkowo przyrząd nadzoruje warunki pracy (np. zapewnia blokowanie pomiaru przy napięciu na obiekcie większym niż 50V), oraz rozładowuje obiekt po zakończeniu pomiaru.

Pomiar rezystancji izolacji:

automatyczny pomiar w gniazdach za pomocą adaptera UNI-Schuko z możliwością konfiguracji par mierzonych przewodów,
ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu,
samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
odmierzane czasy pomiaru T1, T2 i T2 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1... 600 sek.
wskazania rzeczywistego napięcia pomiarowego podczas pomiaru,
zabezpieczenie przed pomiarem obiektów pod napięciem,
pomiar trójprzewodowy.

Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem >200mA.

Niskonapięciowy pomiar ciągłości obwodu i rezystancji:

pomiar rezystancji obwodu (<1999 Ω) prądem o wartości <15 mA,
szybka sygnalizacja akustyczna dla obwodu o rezystancji mniejszej od 30 Ω.

Pomiar prądu upływu.

Pomiar pojemności podczas pomiaru RISO.

Pomiar napięć stałych i przemiennych w zakresie 0...600 V.

Pamięć 990 komórek wraz z możliwością bezprzewodowego przesłania danych do komputera PC za pomocą Bluetooth.

Możliwość zasilania 4 akumulatorami lub bateriami alkalicznymi AA, napięcie zasilania monitorowane w mierniku.

Bezpieczeństwo elektryczne:

rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
kategoria pomiarowa: IV 600 V (III 1000 V)
stopień ochrony obudowy: IP67

Pozostałe dane techniczne:

zasilanie miernika: 4 baterie alkaliczne lub akumulatory Ni-Cd rozm.AA
wyświetlacz: LCD segmentowy

Dane techniczne

Stopień ochrony

IP67
Wymiary [mm]

220x100x60

Waga [g]

600

Dane techniczne producenta

Pomiar rezystancji izolacji

Zakres pomiarowy:

U_n=50 V: 50 kΩ…250,0 MΩ
U_n=100 V: 100 kΩ…500,0 MΩ
U_n=250 V: 250 kΩ…2,000 GΩ
U_n=500 V: 500 kΩ…20,00 GΩ
U_n=1000 V: 1000 kΩ…100,00 GΩ

Zakres	Rozdzielczość	Dokładność
0,0…999,9 kΩ	0,1 kΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
1,000…9,999 MΩ	0,001 MΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
10,00…99,99 MΩ	0,01 MΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
100,0…250,0 MΩ (dla U_n = 50 V)	0,1 MΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
100,0…500,0 MΩ (dla U_n = 100 V)	0,1 MΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
100,0…999,9 MΩ (dla U_n ≥ 250 V)	0,1 MΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
1,000…2,000 GΩ (dla U_n = 250 V)	0,001 GΩ	± (3% w.m. + 8 cyfr) [± (5% w.m. + 8 cyfr)]*
1,000…9,999 GΩ (dla U_n ≥ 500 V)	0,001 GΩ	±(4% w.m. + 6 cyfr) [±(6% w.m. + 6 cyfr)]*
10,00…20,00 GΩ (dla U_n ≥ 500 V)**	0,01 GΩ	±(4% w.m. + 6 cyfr) [±(6% w.m. + 6 cyfr)]*
10,00…99,99 GΩ (dla U_n = 1000 V)	0,01 GΩ	±(4% w.m. + 6 cyfr) [±(6% w.m. + 6 cyfr)]*
100,00 GΩ (dla U_n = 1000 V)	0,1 GΩ	±(4% w.m. + 6 cyfr) [±(6% w.m. + 6 cyfr)]*

w.m. - wartość mierzona

* dla adaptera WS-04

** dla adaptera WS-04

Niskonapięciowy pomiar ciągłości obwodu i rezystancji

Zakres pomiarowy wg PN-EN 61557-4: 0,10…1999 Ω

Zakres	Rozdzielczość	Dokładność
0,00…19,99 Ω	0,01 Ω	±(2% w.m. + 3 cyfry)
20,0…199,9 Ω	0,1 Ω	±(2% w.m. + 3 cyfry)
200…1999 Ω	1 Ω	±(4% w.m. + 3 cyfry)

Pomiar napięcia DC i AC

Zakres	Rozdzielczość	Dokładność
0…299,9 V	0,1 V	±(2% w.m. + 6 cyfr)
300…600 V	1 V	±(2% w.m. + 2 cyfry)

Zakres częstotliwości: 45…65 Hz

Pomiar pojemności

Zakres	Rozdzielczość	Dokładność
1…999 nF	1 nF	±(5% w.m. + 10 cyfr)
1,00…9,99 μF	0,01 μF	±(5% w.m. + 10 cyfr)

Wyświetlanie wyniku pomiaru pojemności po pomiarze R_ISO
Dla napięć pomiarowych poniżej 100 V i rezystancji mierzonej mniejszej niż 10 MΩ błąd pomiaru pojemności nie specyfikowany

Pomiar rezystancji małym prądem

Zakres	Rozdzielczość	Dokładność
0,00…199,9 Ω	0,1 Ω	±(3% w.m. + 3 cyfry)
200…1999 Ω	1 Ω	±(3% w.m. + 3 cyfry)

Waga i wymiary

Parametr	Wartość
Waga netto (kg)	0.5
Waga opakowania (kg)	1.9
Szerokość opakowania (cm)	34
Wysokość opakowania (cm)	17.5
Długość opakowania (cm)	28

Opis producenta

Zmierz rezystancję izolacji do 100 GΩ

Miernik rezystancji izolacji Sonel MIC-30 to doskaonała odpowiedź na oczekiwania użytkowników zajmujących się badaniem stanu izolacji instalacji elektrycznych w powtarzalny sposób np. w budynkach jedno- oraz wielorodzinnych, a także w budynkach użyteczności publicznej oraz w małych zakładach i warsztatach. Przyrząd umożliwia nastawę napięcia pomiarowego w zakresie od 50 V do 1000 V skokowo co 10 V, dzięki czemu znakomicie spełnia swoje zadanie przy diagnostyce obiektów elektrycznych, sterowniczych, telekomunikacyjnych i teleinformatycznych.

Główne cechy

pomiar rezystancji izolacji do 100 GΩ dzięki napięciu pomiarowemu do 1000 V
zaprojektowany do ciężkich warunków środowiskowych – stopień ochrony IP67
idealny do powtarzalnych pomiarów – pamięć 12 000 rekordów i adapter UNI-Schuko do gniazd wtyczkowych
pozwala na sprawdzenie ciągłości elektrycznej – funkcja R_CONT 200 mA
badanie kondensatorów rozruchowych w silnikach dzięki funkcji pomiaru pojemności

…i wiele więcej

wybór napięcia pomiarowego: 50, 100, 250, 500, 1000 V lub dowolna nastawa z zakresu 50…1000 V w krokach co 10 V
ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
odmierzane czasy pomiaru T₁, T₂ i T₃ dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s
wskazania rzeczywistego napięcia pomiarowego w czasie pomiaru
zabezpieczenie przed pomiarem obiektów będących pod napięciem
pomiar trójprzewodowy – dodatkowy przewód GUARD
pomiar pojemności w czasie pomiaru R_ISO
niskonapięciowy pomiar ciągłości obwodu i rezystancji
test ciągłości przewodów ochronnych i połączeń wyrównawczych prądem dwukierunkowym I_ISO≥200 mA zgodnie z normą PN-EN 61557-4
pomiar napięć stałych i przemiennych w zakresie 0…600 V

Zastosowanie

Miernik rezystancji izolacji MIC-30 doskonale wpisuje się w potrzeby wszystkich tych użytkowników, którzy badają stan izolacji instalacji elektrycznych w sposób powtarzalny w budynkach jedno- i wielorodzinnych, obiektach użyteczności publicznej czy małych warsztatach i zakładach. Dzięki nastawom napięcia pomiarowego w zakresie od 50 V do 1000 V (skokowo co 10 V) idealnie sprawdza się w diagnostyce obiektów elektrycznych, sterowniczych, telekomunikacyjnych i teleinformatycznych.

Możliwości

Nastawy napięcia pomiarowego 500 V lub 1000 V doskonale wpisują się w wytyczne oceny skuteczności ochrony przewodów zasilających, ale również podłóg i ścian w miejscach, gdzie jako środek ochrony przeciwporażeniowej zastosowano izolowanie stanowiska – tu zastosowanie znajduje akcesorium dodatkowe w postaci sondy PRS-1.

W dedykowanym adapterze UNI-Schuko istnieje możliwość konfiguracji par mierzonych przewodów – pozwala to na szybką i sprawną kontrolę rezystancję izolacji od strony gniazd wtyczkowych.

Miernikiem MIC-30 sprawdzisz, czy obiekt jest pod napięciem (zakres pomiaru do 600 V), nawet jeśli jest to sieć napowietrzna czy kablowa (kategoria pomiarowa CAT IV 600 V przyrządu). Zweryfikujesz ciągłość przewodów, np. połączeń ochronnych i wyrównawczych – prądem nie mniejszym niż 200 mA zgodnie z normą PN-EN 61557-4. Skontrolujesz pojemność kondensatorów rozruchowych w sprzęcie AGD i napędach wszelkiego typu (zakres pomiaru do 10 µF). Dzięki trzeciemu gniazdu (GUARD) sprawdzisz wielkość prądu upływu, jaki może „uciekać” przez wadliwą lub zanieczyszczoną izolację.

Wbudowana pamięć oraz transmisja bezprzewodowa pozwalają na gromadzenie i przesyłanie danych do programu umożliwiającego ich archiwizację i analizę (Sonel Reader). Wszystko to sprawia, że miernik MIC-30 jest narzędziem niezbędnym i powinien znaleźć się w torbie narzędziowej każdego serwisanta.

Trwała obudowa

Poręczna i ergonomiczna obudowa o stopniu ochrony IP67 gwarantuje, że miernik nie zawiedzie w najcięższych warunkach środowiskowych (wilgotnych, zapylonych, z wysoką temperaturą itp.).

Dane producenta

Producent

SONEL S.A.
Adres

58-100 Świdnica Wokulskiego 11 Polska
Email

sonel@sonel.pl

Pliki do pobrania

karta_kat_MIC-30_pl_v3.pdf
