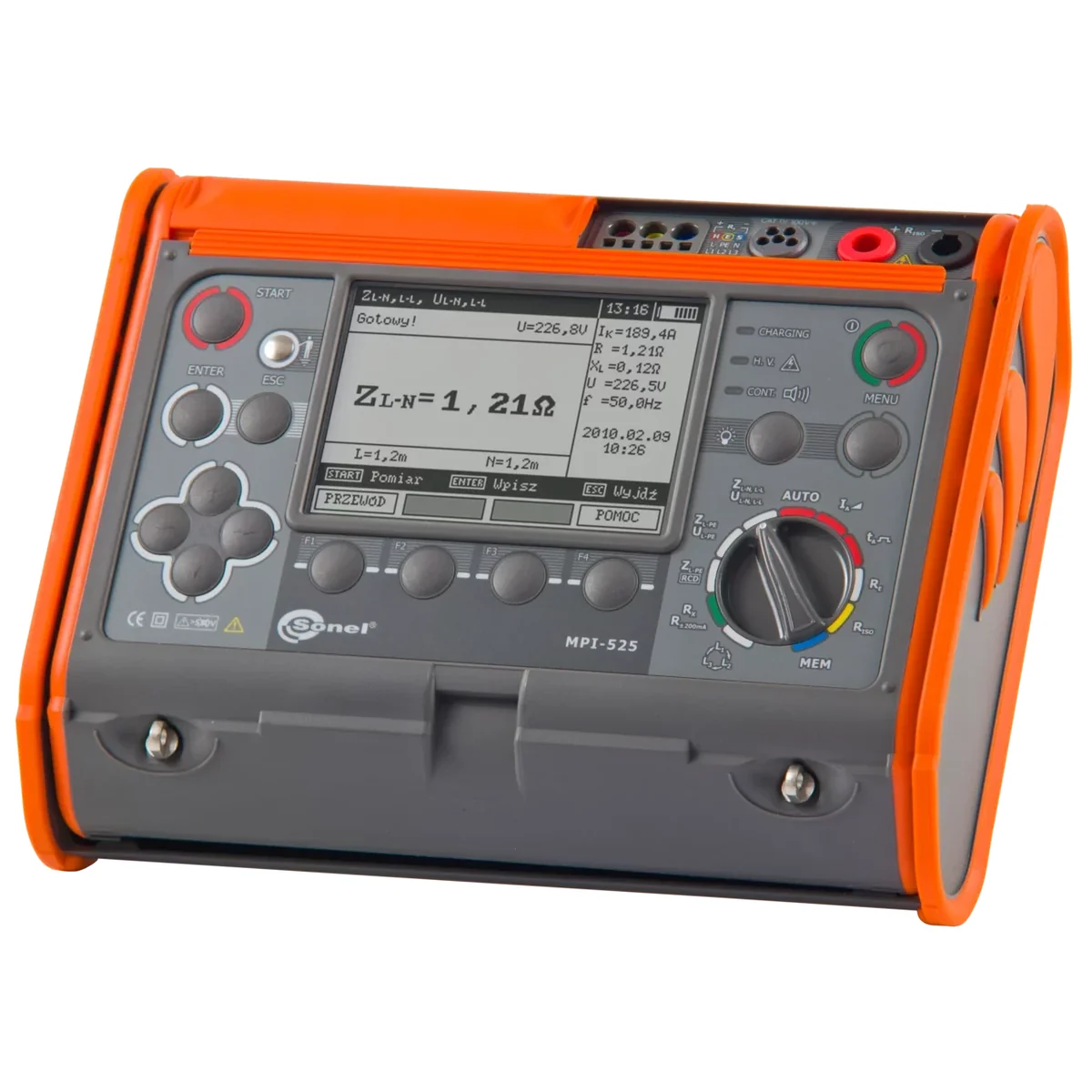

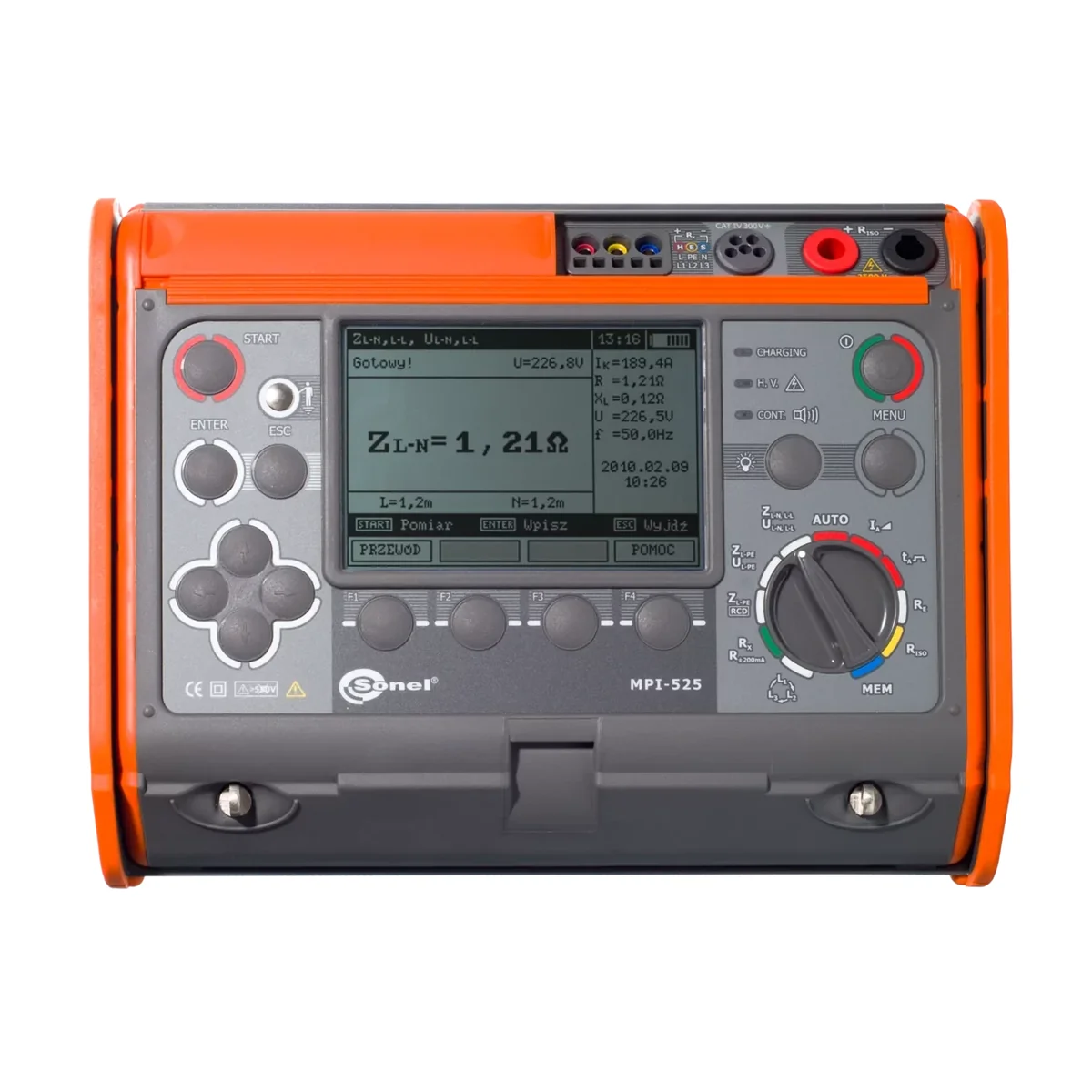

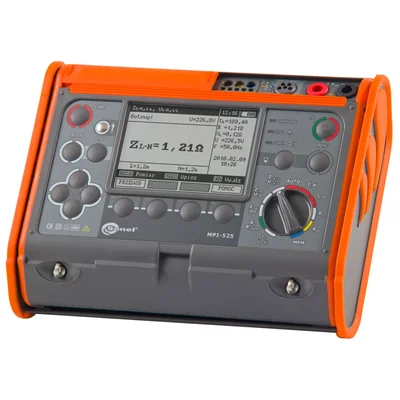

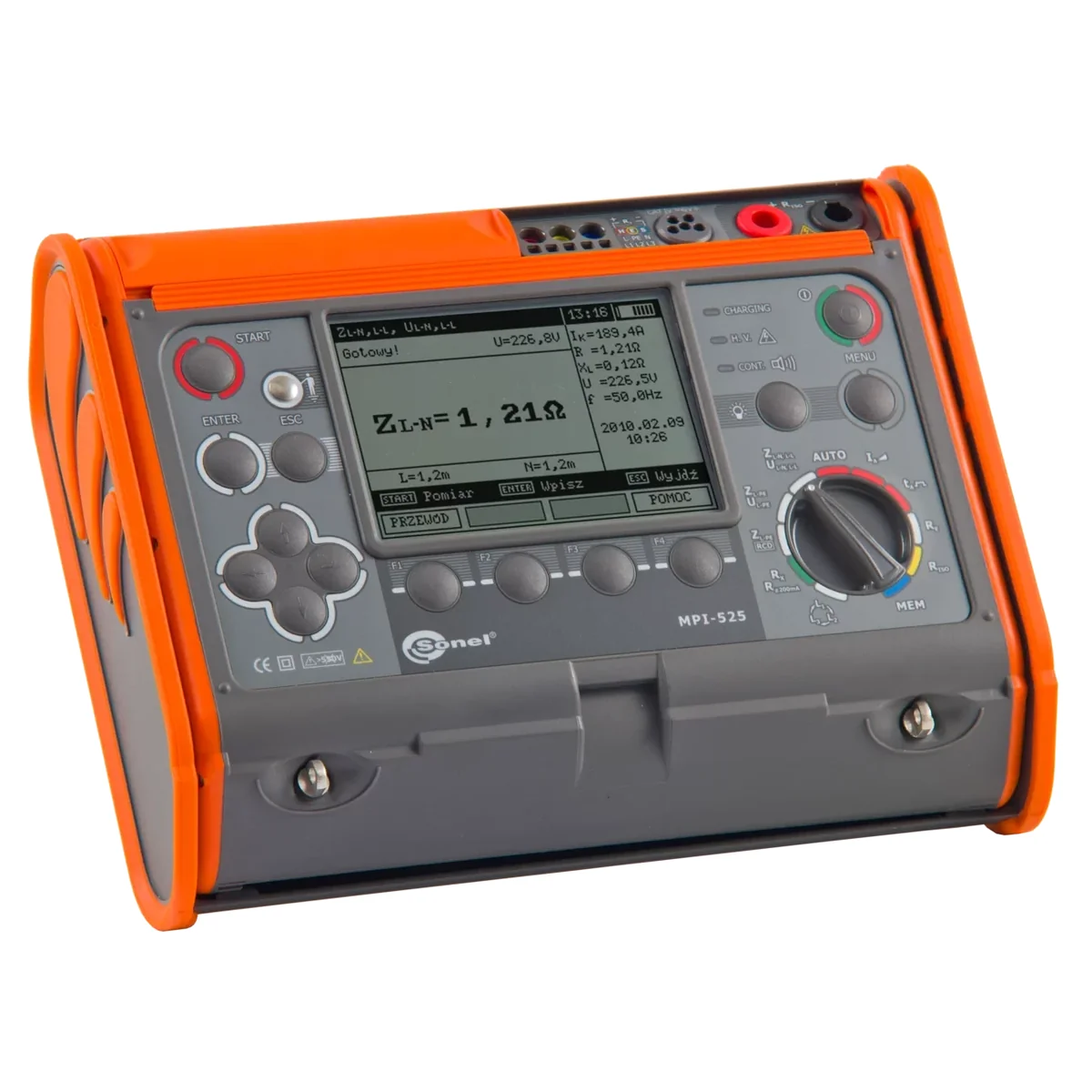

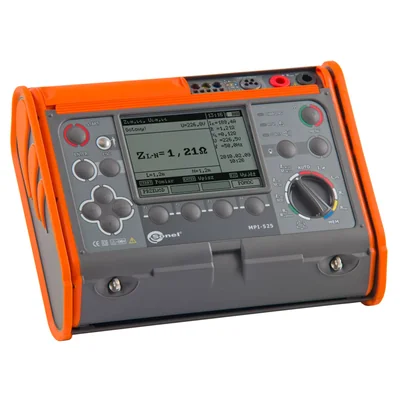

Cyfrowy miernik wielofunkcyjny MPI-525 w ergonomicznej obudowie kierowany zarówno do instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów przewidzianych normą PN-EN 61557:
- impedancja pętli zwarcia,
- parametry wyłączników RCD,
- rezystancja izolacji,
- rezystancja uziemienia,
- ciągłość połączeń ochronnych i wyrównawczych.
MPI-525 z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych, a dzięki dodatkowym funkcjom, niedostępnym w innych miernikach, pozwala na maksymalne uproszczenie wykonywania pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
Pomiary impedancji pętli zwarciowej:
- pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw=10 Ω,
- zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
- pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn≥30 mA bez ich zadziałania,
- automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,

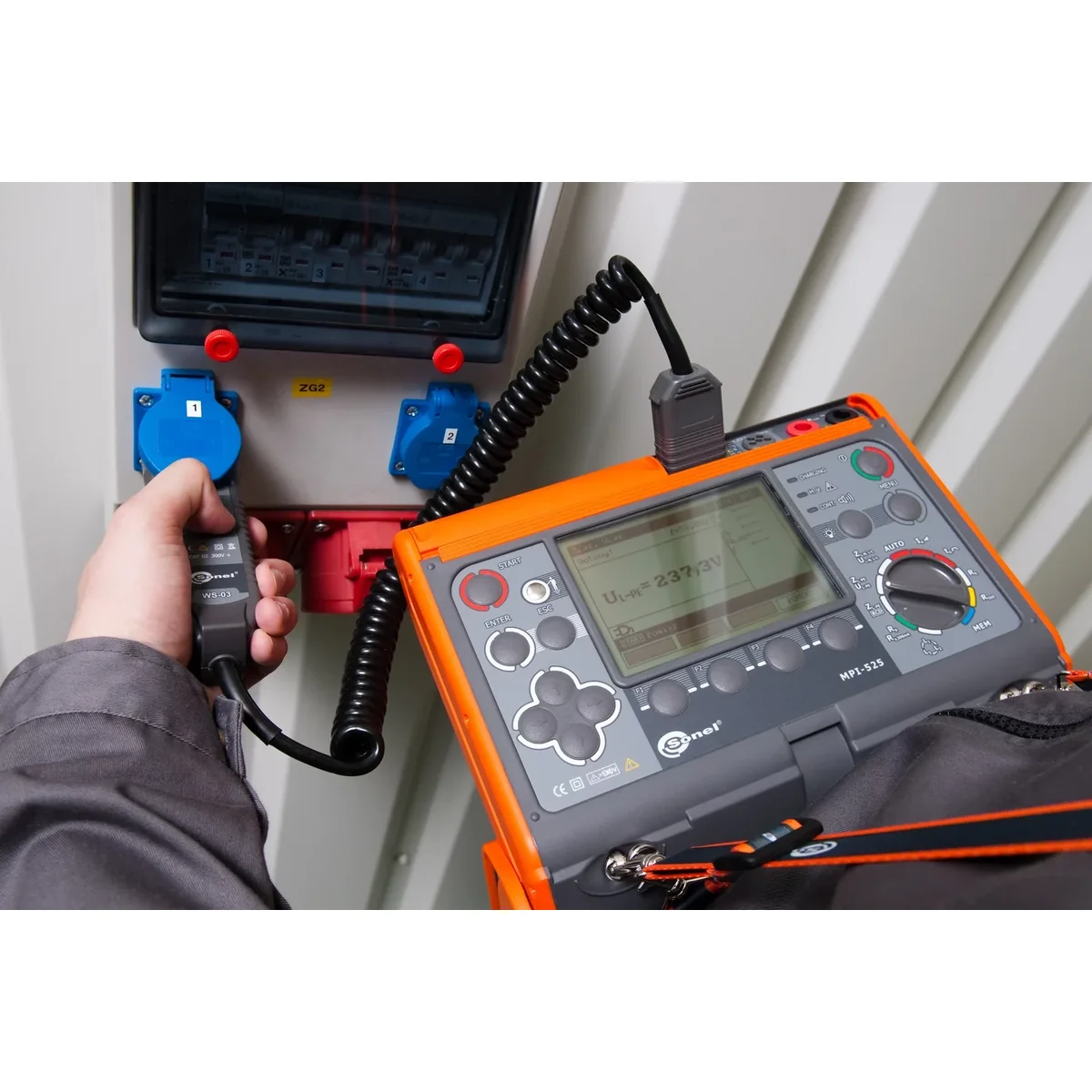

- pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).
Badanie wyłączników różnicowoprądowych typu AC, A i B:
- pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
- funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
- kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
- pomiar prądu wyzwalania IA prądem narastającym,
- pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
- pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
- wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
- możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
- pomiary dla napięcia 95...270 V.
Pomiary rezystancji izolacji:
- napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V oraz 2500 V
- pomiar rezystancji izolacji do 10 GΩ,
- ustawianie 3 interwałów czasowych T1, T2, T3 z przedziału 6...600 s,
- wyliczanie 2 wspołczynników absorpcji,
- zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
- samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
- automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2500,
- akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.
Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:
- pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
- pomiar małym prądem z sygnalizacją akustyczną i świetlną (zielona dioda),
- autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

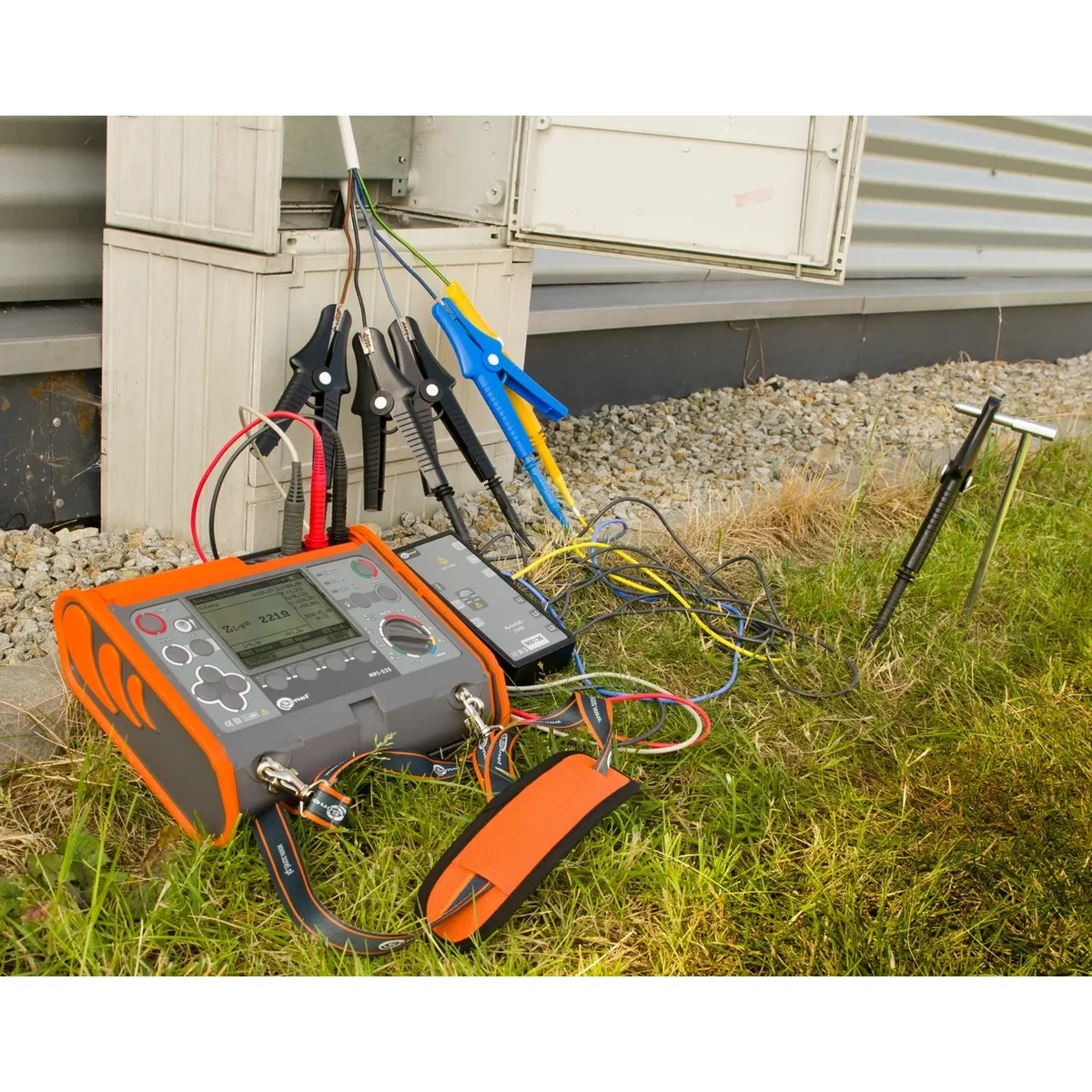

Pomiary rezystancji uziemienia:
- pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
- wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.
Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.
Sprawdzanie kolejności faz.
Sygnalizacja wysokiego napiecia na złączach miernika (zółta dioda).
Pamięć 990 rekordów (57500 pojedynczych wyników), transmisja danych do komputera poprzez łącze USB lub radiowe.
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
- kategoria pomiarowa: III 600 V, IV 300 V
- stopień ochrony obudowy: IP54
