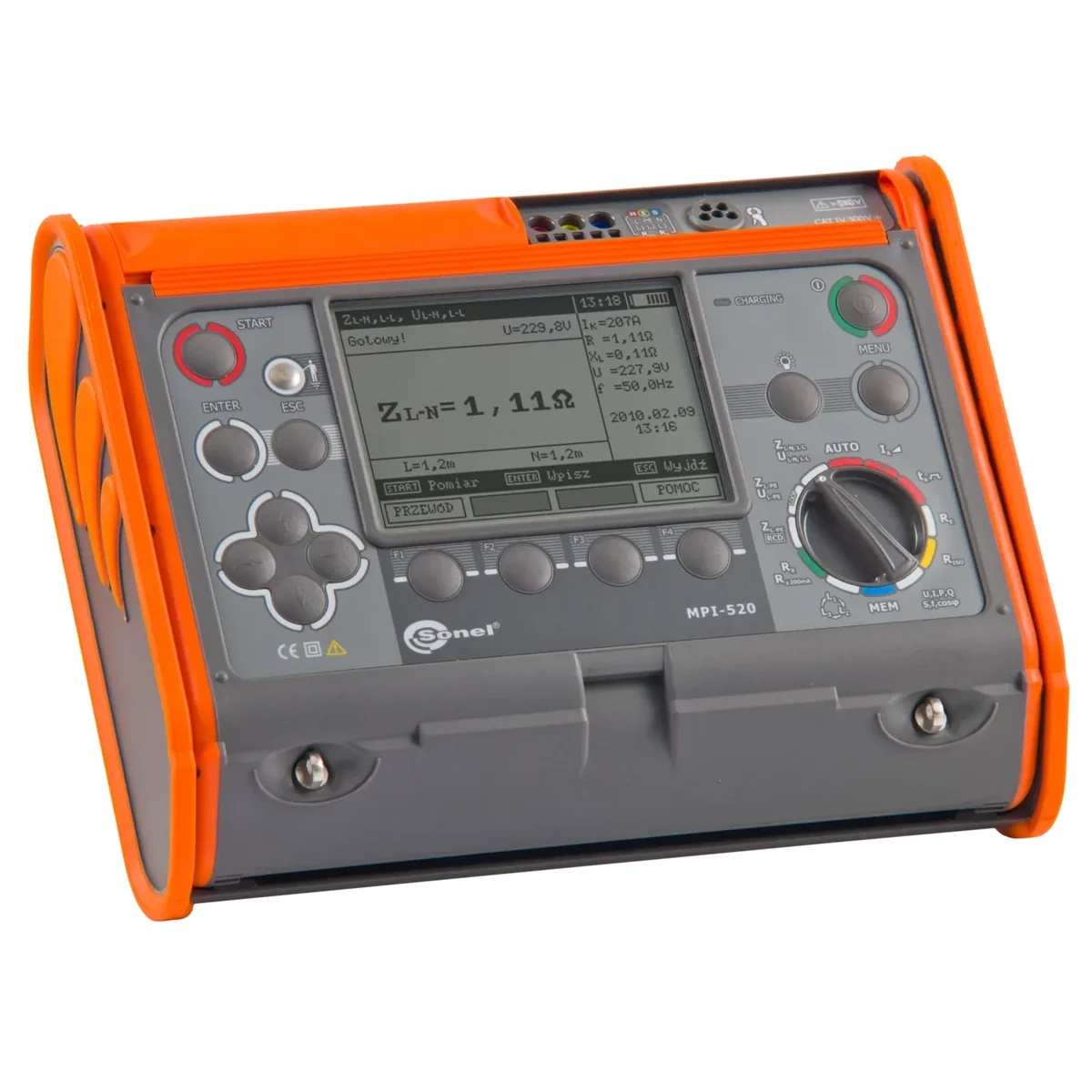

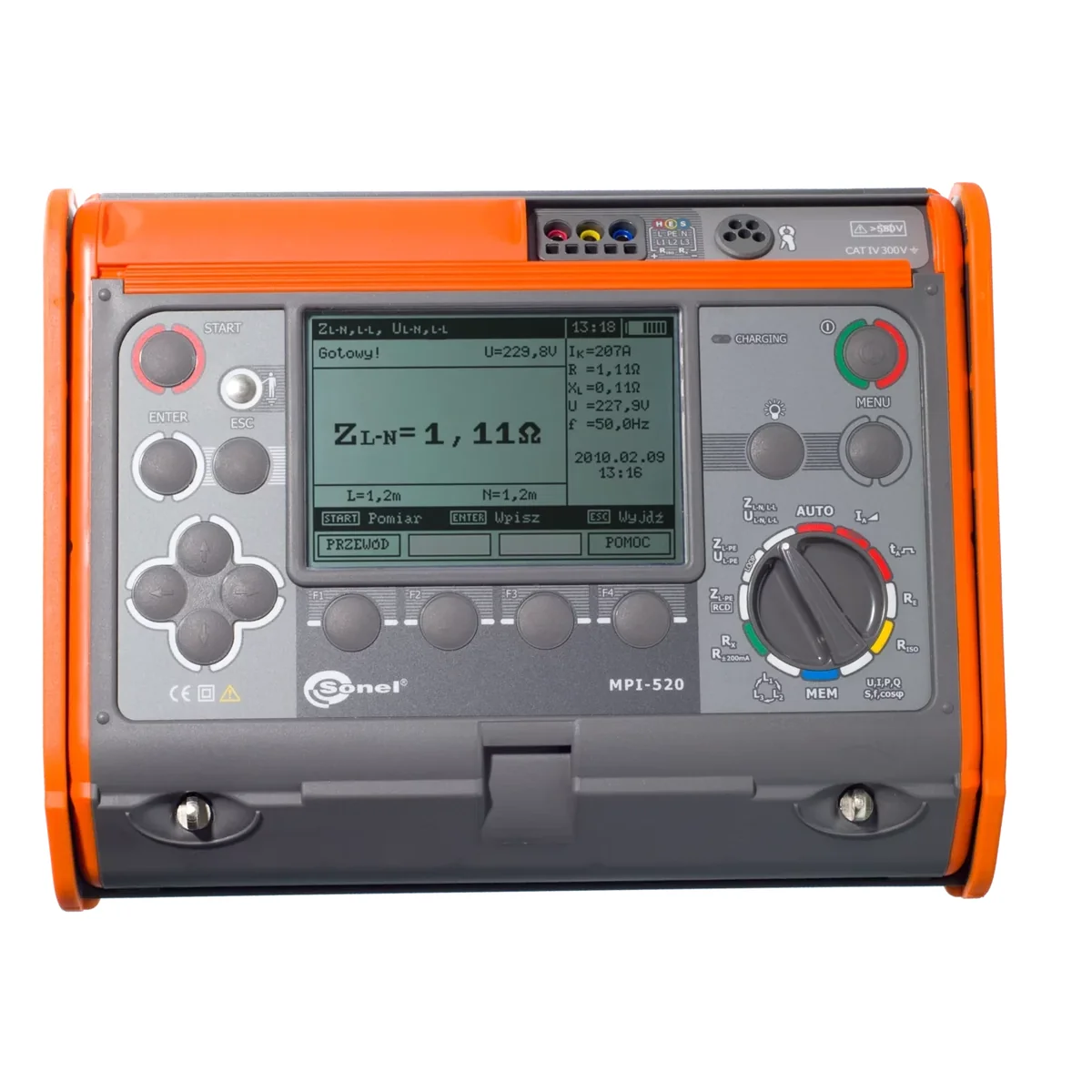

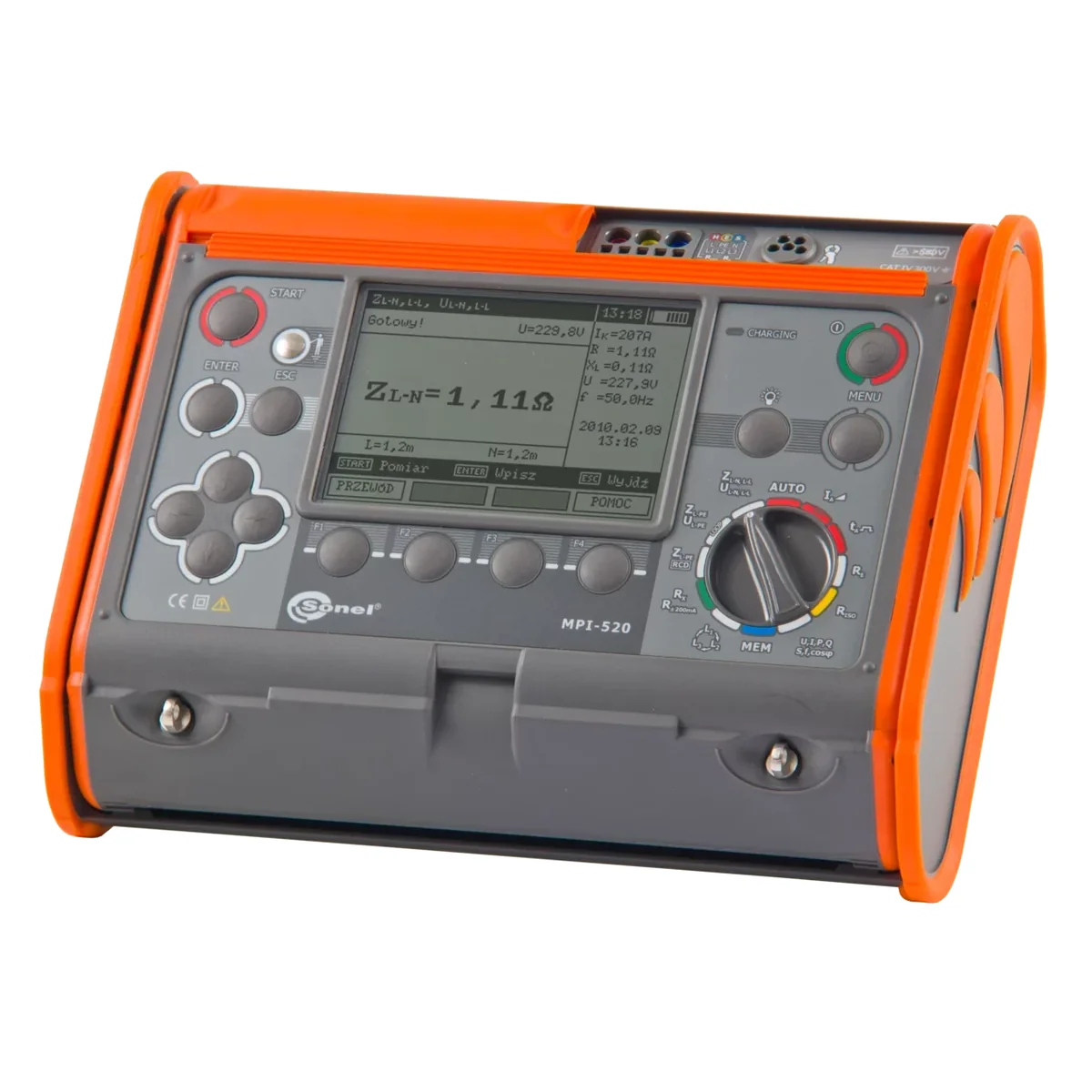

Miernik parametrów instalacji elektrycznych MPI-520 WMPLMPI520

Indeks lokalny:
NPP021SONE
Nr katalogowy:
WMPLMPI520
Kod EAN:
5907624013148
Producent: SONEL
Stopień ochrony: IP54
Cena:
7740,14 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów w instalacji elektrycznej przewidzianych normą PN-EN 61557:

  • impedancja pętli zwarcia – dokładny pomiar również w obwodach z wyłącznikami RCD,
  • parametry wyłączników RCD,
  • rezystancja izolacji,
  • rezystancja uziemienia,
  • ciągłość połączeń ochronnych i wyrównawczych.

Z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań owocuje dodatkowymi funkcjami i możliwościami, upraszczającymi wykonywanie pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.

Pomiary impedancji pętli zwarciowej:

  • pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw = 10 Ω,
  • zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
  • pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn ≥ 30 mA bez ich zadziałania,
  • automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
  • pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).

Badanie wyłączników różnicowoprądowych typu AC, A i B:

  • pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
  • funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
  • kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
  • pomiar prądu wyzwalania IA prądem narastającym,
  • pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
  • pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
  • wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
  • możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
  • pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

  • napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
  • pomiar rezystancji izolacji do 3 GΩ,
  • możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
  • zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
  • samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
  • automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C,
  • akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

  • pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
  • pomiar małym prądem z sygnalizacją akustyczną,
  • autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

Pomiary rezystancji uziemienia:

  • pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
  • wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej).

Sprawdzanie kolejności faz.

Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC.

Bezpieczeństwo elektryczne:

  • rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
  • kategoria pomiarowa: IV 300 V
  • stopień ochrony obudowy: IP54

Pozostałe dane techniczne:

  • zasilanie miernika: baterie alkaliczne LR14 (4 szt.) lub akumulator Ni-MH (opcja)

Dane techniczne

  • Stopień ochrony
    IP54
