Zaprojektowany dla przemysłu
Przyrząd jest dedykowany dla firm i zakładów, gdzie w toku produkcji półfabrykatów wymagana jest ciągła lub wyrywkowa kontrola rezystancji izolacji. Wyśmienicie sprawdzi się również w systemach ze zautomatyzowaną produkcją.
Miernik może zostać zamontowany w rozdzielnicy, na stanowisku operatorskim (stół montażu lub kontroli jakości), szafie sterowniczej, a nawet w obudowie rackowej. W pomiarze biorą udział zaciski, do których podłącza się przewody pomiarowe należące do systemu, w którym przyrząd jest zainstalowany.
| Model |
Interfejs |
Protokół komunikacyjny |
Indeks |

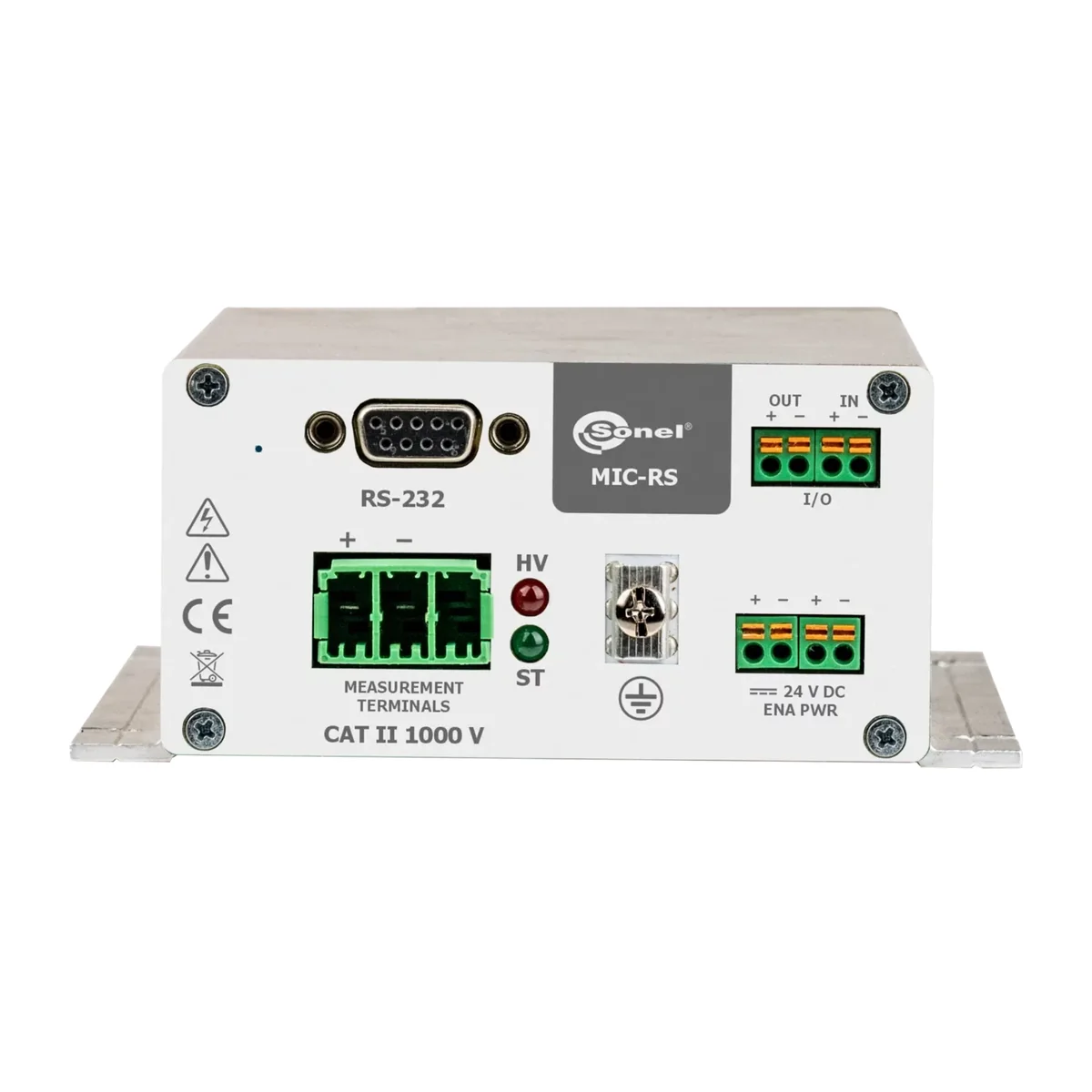

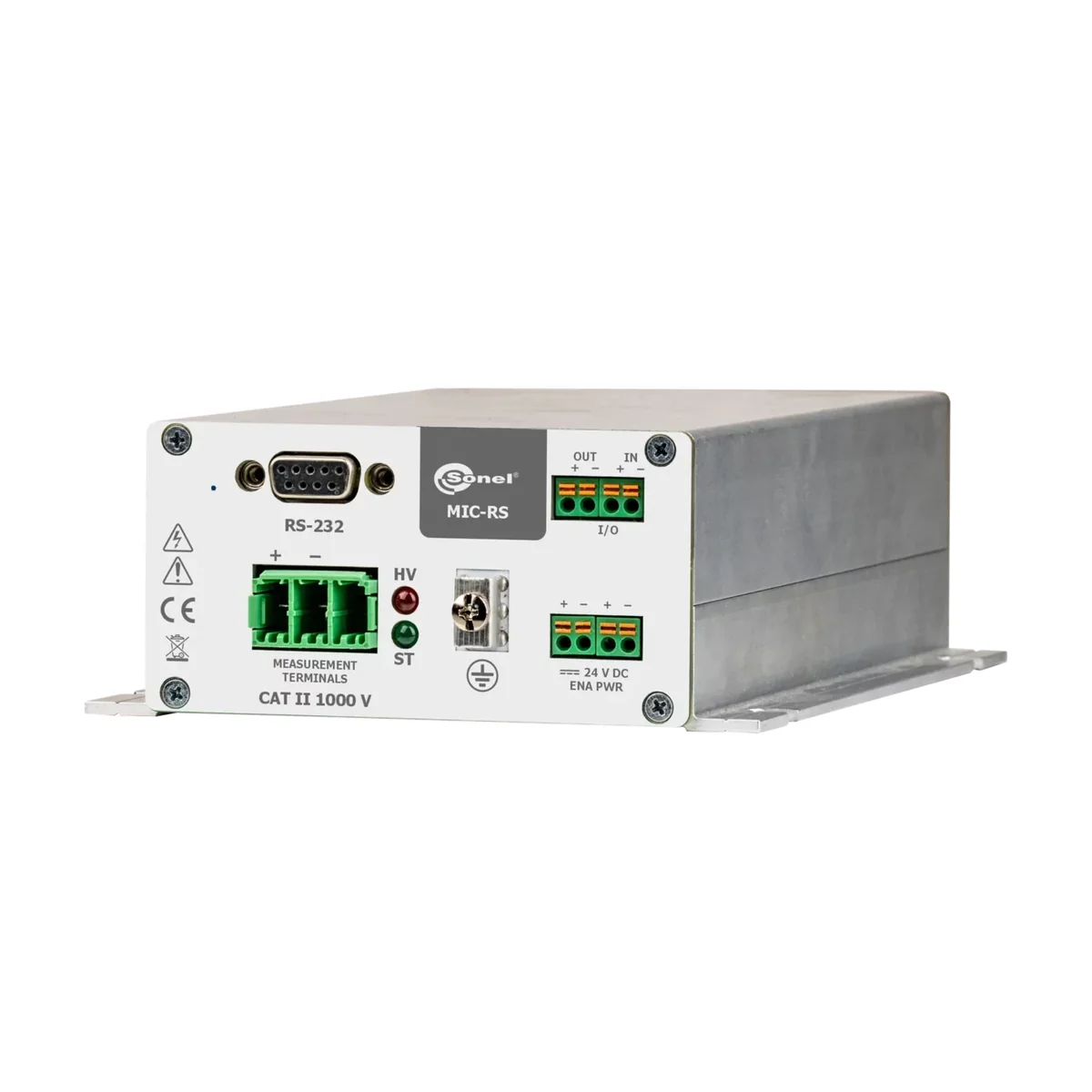

| MIC-RS |
RS-232 |
MIC-RS-SCP |
WMGBMICRS232 |
| MIC-RS |
RS-232 |
Modbus |
WMGBMICRS232M |

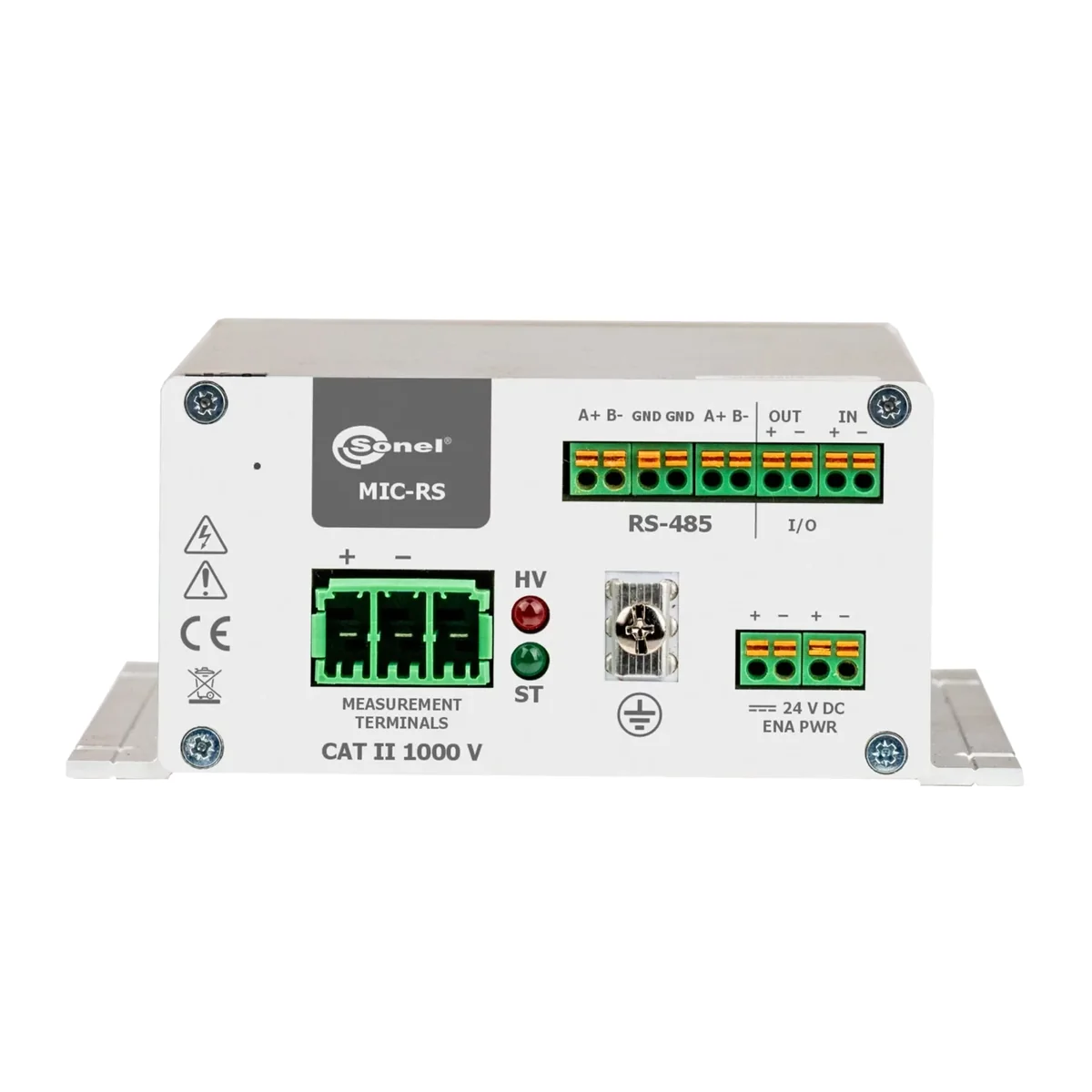

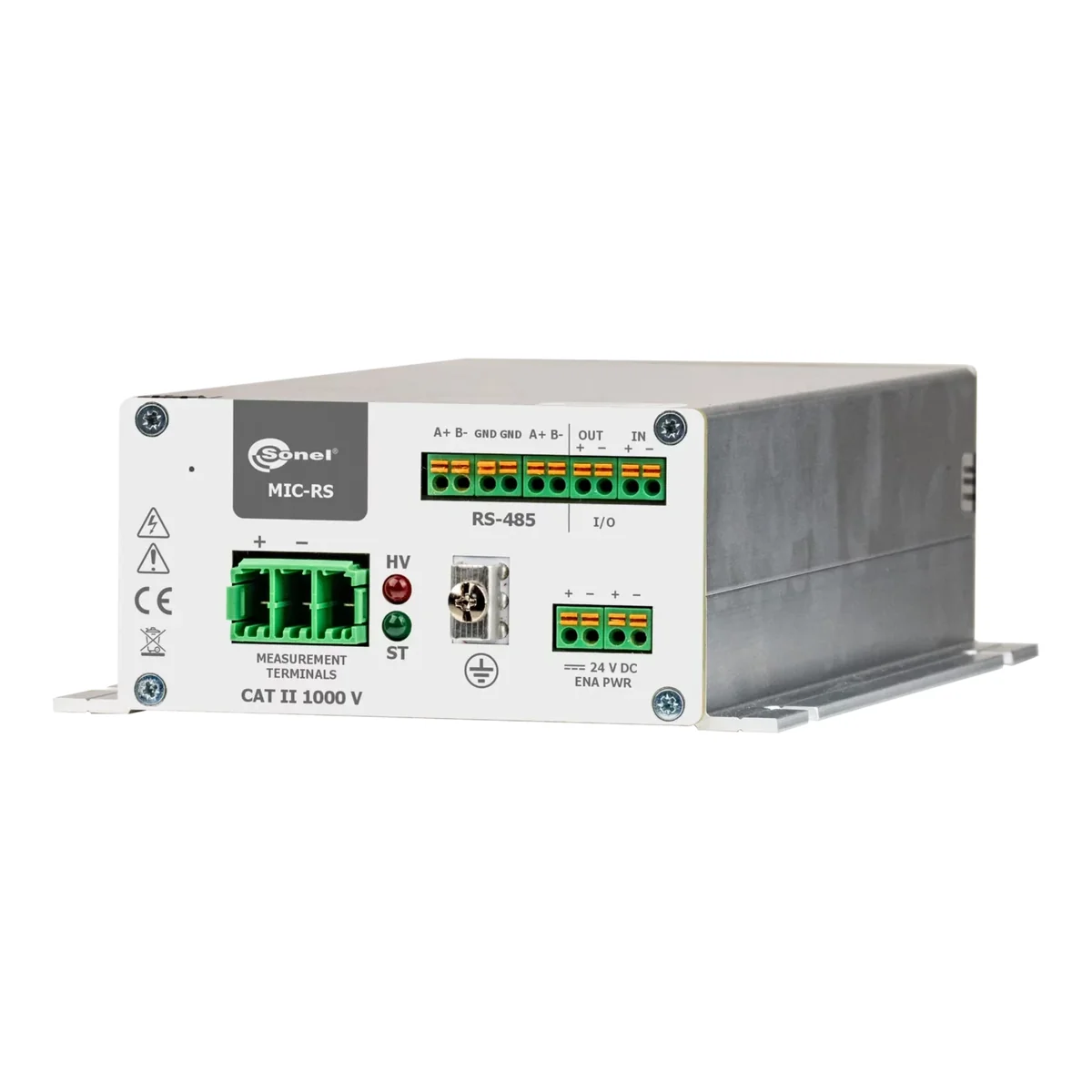

| MIC-RS |
RS-485 |
Modbus |
WMGBMICRS485M |
Istnieje możliwość przygotowania wersji miernika ze wskazanym przez Klienta interfejsem i protokołem komunikacyjnym.
- Napięcie pomiarowe wybierane z zakresu 50…1000 V
- Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
- Prąd pomiarowy ≤2 mA
- Zabezpieczenie przed pomiarem obiektów będących pod napięciem
- Pomiar rezystancji izolacji metodą dwuprzewodową
- Pomiar pojemności po pomiarze RISO
- Niskonapięciowy pomiar rezystancji
- Interfejs RS-232 lub RS-485
- Transmisja danych do urządzenia sterującego za pomocą protokołu MIC-RS-SCP lub Modbus
- Zasilanie zewnętrzne
- Przyrząd spełnia wymagania normy EN IEC 61557
Miernik jest przeznaczony do zabudowy/montażu na stałe. Pełni rolę podrzędną (Secondary/Slave), tzn. wykonuje polecenia wydawane przez urządzenie sterujące (Main/Master) i sam nie inicjuje transmisji. Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 1000 V.
Spektrum funkcji miernika jest skrojone pod specjalistyczne zastosowania. Dzięki funkcji AutoRange, występującej w dwóch wariantach, przyrząd potrafi dynamicznie przełączać napięcie pomiarowe, dostosowując je do aktualnych warunków.
Pomiary są dostępne w dwóch trybach: automatycznym (ciągłym) i ręcznym (jednorazowym). W ramach badań zautomatyzowanych może zostać zaprogramowany do mierzenia bądź nie pojemności. Ponadto użytkownik może określić, czy domyślną funkcją urządzenia jest pomiar rezystancji izolacji (RISO), czy pomiar niskiej rezystancji (RX).
Funkcjonalność przyrządu rozszerza wejście i wyjście cyfrowe. Dzięki nim możliwa jest jego reakcja na zdarzenia występujące w systemie, w którym pracuje miernik.
Do obsługi miernika z poziomu urządzenia sterującego (Main/Master) służy protokół komunikacji szeregowej MIC-RS-SCP lub protokół Modbus. Przy jego użyciu można np. uruchamiać i zatrzymywać pomiar rezystancji, odczytywać wynik pomiaru czy też zmieniać konfigurację przyrządu.
Miernik został zaprojektowany z myślą o łatwej integracji z popularnymi platformami automatyki i zarządzania energią (np. systemami opartymi na architekturze EcoStruxure firmy Schneider Electric). Zastosowanie powszechnie używanego protokołu Modbus RTU na magistrali RS-485 umożliwia:
- integrację z PLC i SCADA – bezpośrednie podłączenie do sterowników PLC oraz systemów wizualizacji SCADA pozwala na centralne zbieranie i analizę danych pomiarowych,
- automatyzację i utrzymanie predykcyjne – zdalne sterowanie pomiarami (start/stop, tryb ciągły) oraz odczyt wyników w czasie rzeczywistym wspiera przejście z utrzymania zapobiegawczego na strategie utrzymania predykcyjnego,
- elastyczność i skalowalność – zastosowanie Modbus RTU ułatwia wdrażanie mierników zarówno w nowych, jak i modernizowanych rozdzielnicach średniego napięcia (SN), zapewniając ciągły nadzór nad stanem izolacji krytycznych urządzeń.
Takie podejście zapewnia nie tylko wysoką niezawodność techniczną, ale również wymierne korzyści operacyjne i zgodność z nowoczesnymi standardami zarządzania infrastrukturą przemysłową.
