Zastosowanie:
Wnętrzowe rozdzielnice nn w zależności od rodzaju zainstalowanej aparatury, mogą łącznie z rozdziałem energii elektrycznej, wykonywać funkcje:
- kontroli urządzeń elektrycznych
- sterowania i nadzoru procesu produkcji
Sposób instalowania: zabudowa w ścianie
Warunki eksploatacji: wilgotność powietrza ÷50%
Temperatura otoczenia: max 40°C min -5°C

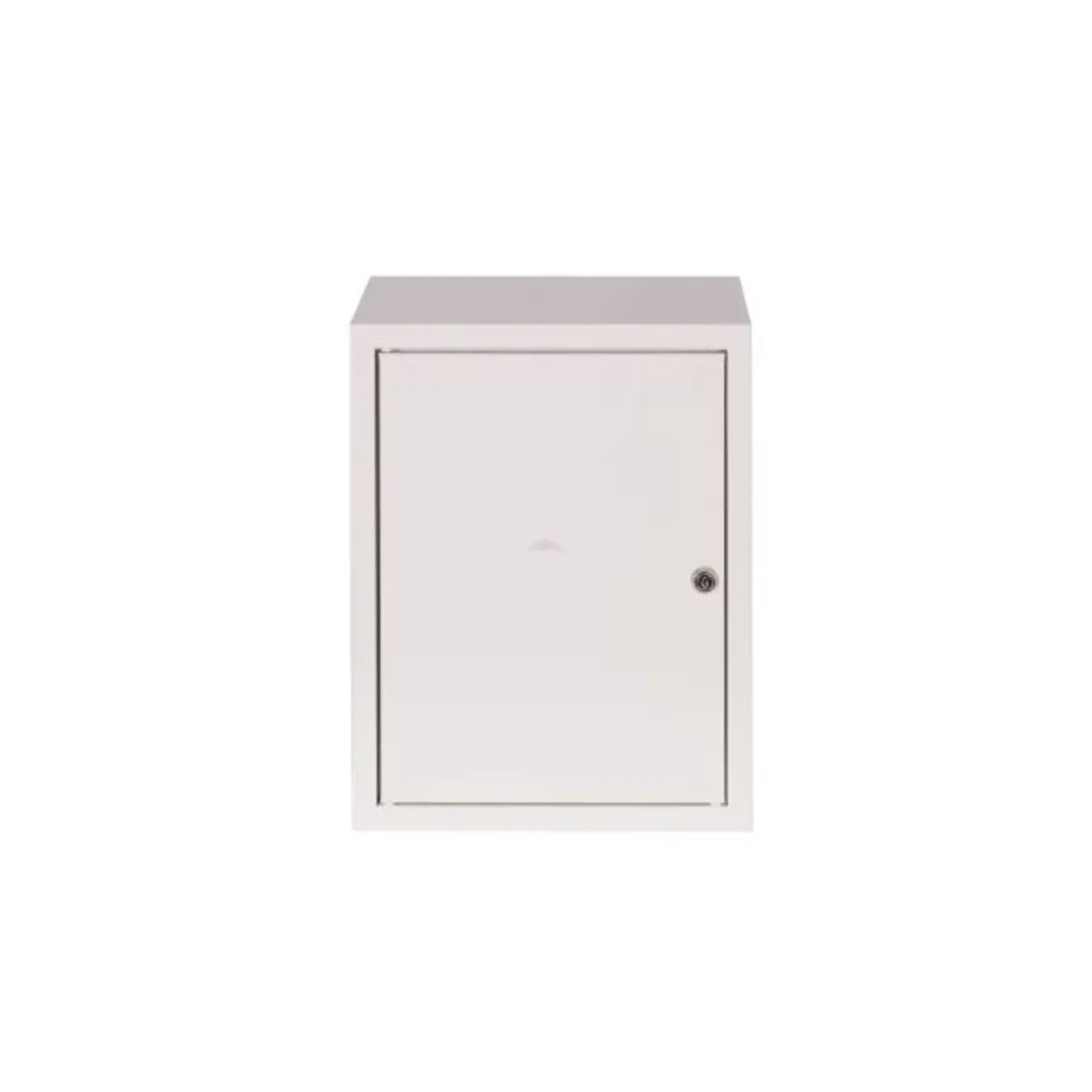

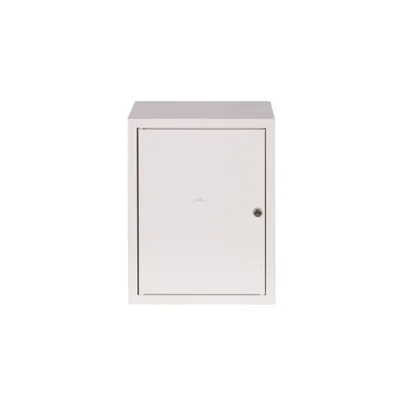

Wykonanie obudowy rozdzielnicy nn:
Blacha stalowa o grubości 1 mm, z ochronną powłoką lakierową koloru RAL 9002, nakładaną metodą elektrostatyczną
Parametry elektryczne:
prąd znamionowy ciągły:
- określa karta katalogowa In<100 A
napięcie znamionowe łączeniowe: Un=380 V
napięcie znamionowe izolacji: Ui=500V
klasa ochronności: I
stopień ochrony: IP 31
Standardowy zestaw zawiera:
Obudowa z blach stalowej
maskownica na zabezpieczenia
drzwi zamykane na zatrzask lub zamek, pełne lub z szybą
szyna TH 35/7,5
szyny zaciskowe
zestaw wkrętów + nakrętki
przewód ochronny
plastikowe zaślepki okrągłe i prostokątne
komplet naklejek z instrukcją montażu
