Osłona pełna (550x150) - CP 2.2-1 F

Niezawodne i sprawdzone osłony SOLID GSX

Wewnętrzny system konstrukcyjny i akcesoria pozwalają na dostosowanie obudów SOLID GSX do wymogów różnych aplikacji. Dedykowane osłony CP oraz płyt montażowe PM umożliwiają montaż różnego rodzaju aparatury bez konieczności dodatkowego wiercenia czy wycinania otworów. Szeroka gama elementów mocujących LG-V pozwala optymalnie dostosować głębokość montażu aparatury. Elementy podziałowe EP-W wraz z belkami podziałowymi BL-WP umożliwiają podział wkładu zarówno w pionie jak i w poziomie. Główne elementy konstrukcyjne oraz akcesoria pasują do różnych typów obudów z systemu SOLID GSX.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

001101432

Symbol artykułu:

Typ produktu określony przez producenta.

CP 2.2-1 F

Nazwa klasy:

Osłona

Funkcja akcesoriów:

Określenie zastosowania akcesoriów SOLID GSX.

Osłona pełna

Dedykowana płyta montażowa:

Osłona standardowo przeznaczona do stosowania z dedykowanymi akcesoriami.

TH-S/PM

Matriał:

stal

Wykończenie powierzchni:

malowanie proszkowe

Szerokość [mm]:

Szerokość zewnętrzna podana w milimetrach.

550

Wysokość [mm]:

Wysokość zewnętrzna podana w milimetrach.

150

Zakres temperatur pracy [°C]:

-5 do +40

Kolor:

RAL 7035

Możliwość plombowania:

Tak

Zgodność z dyrektywą:

Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.

RoHs

Produkt systemowy:

ObudowySOLID GSX można wyposażyć w elementy systemu takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.

SOLID GSX

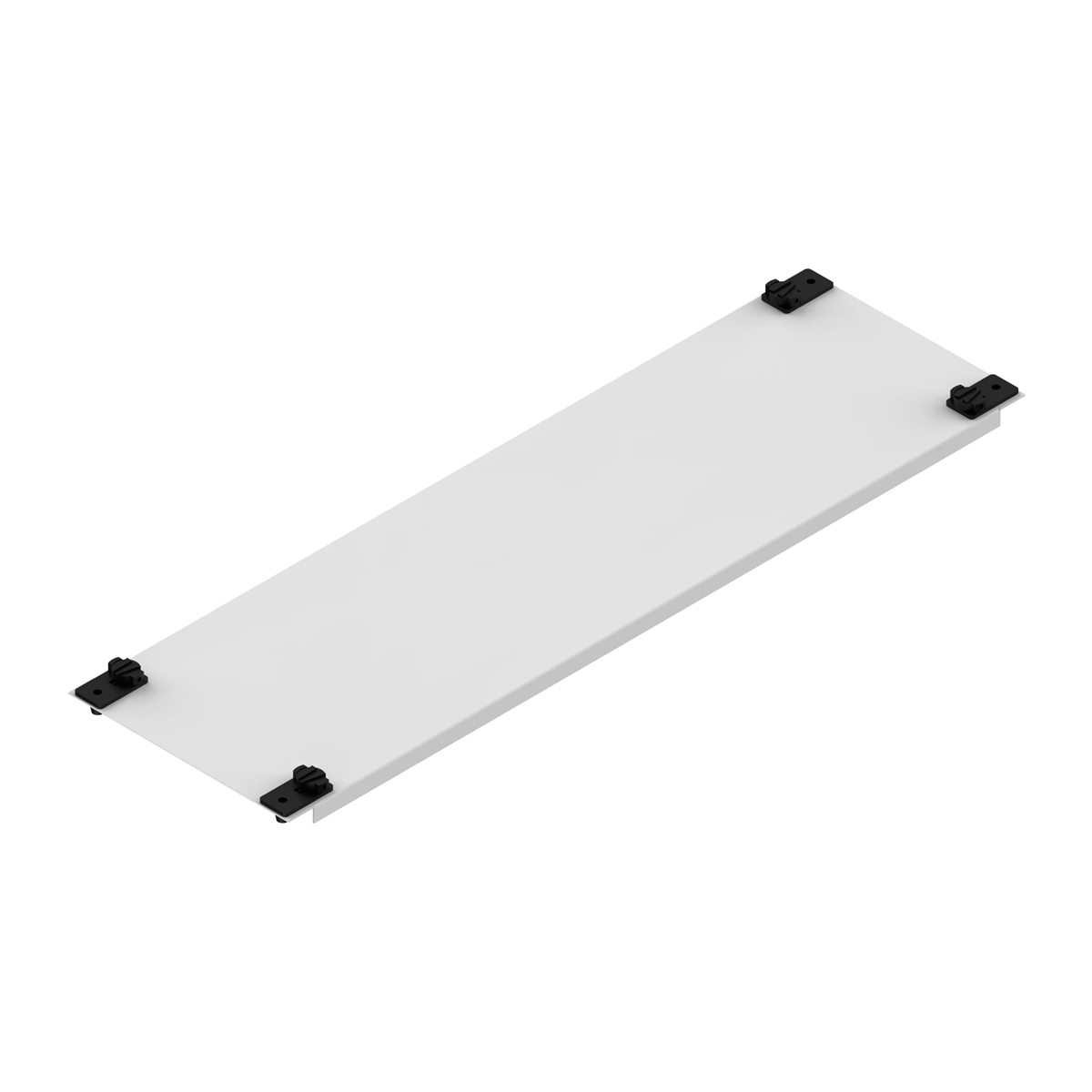

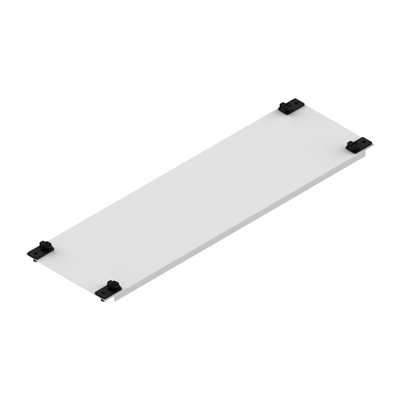

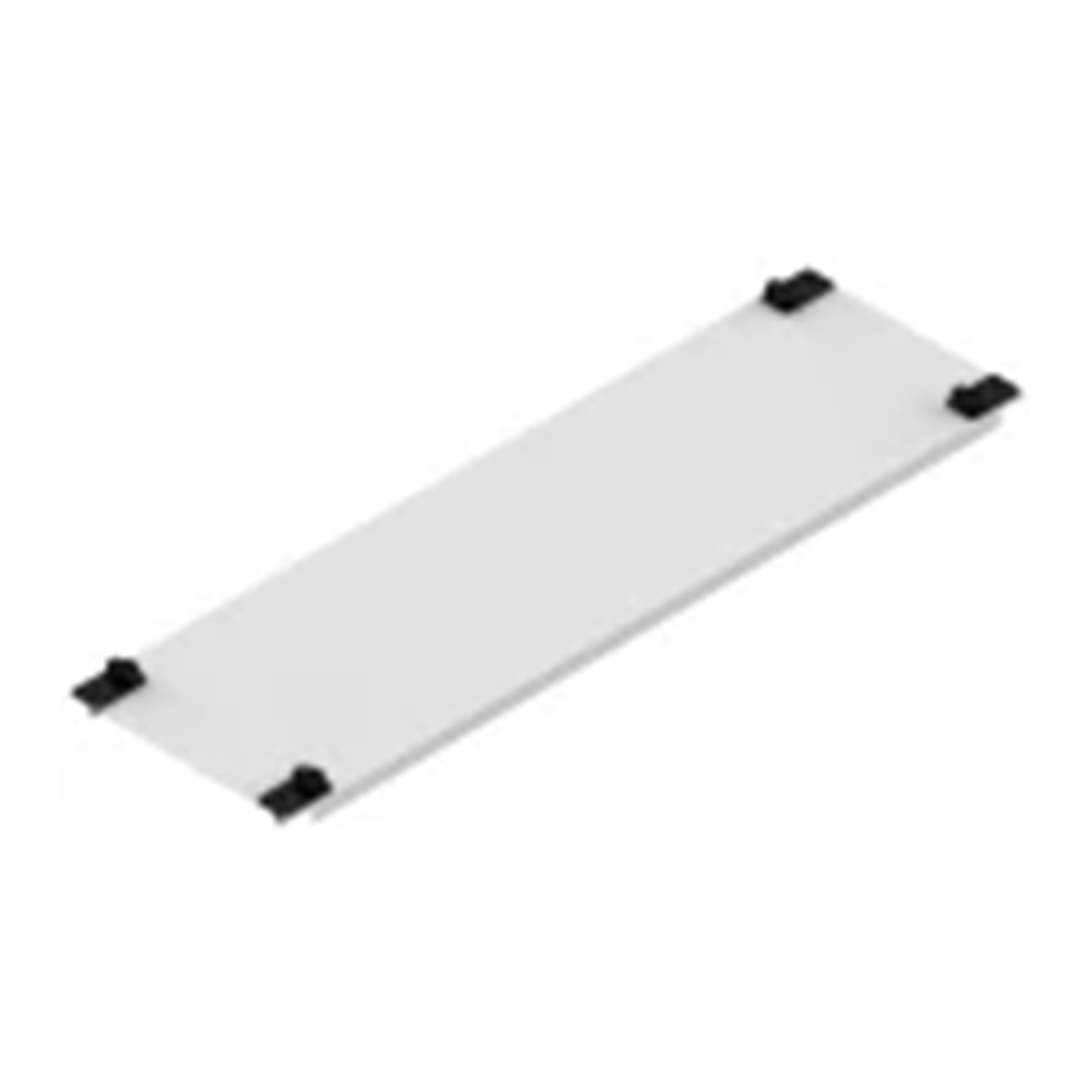

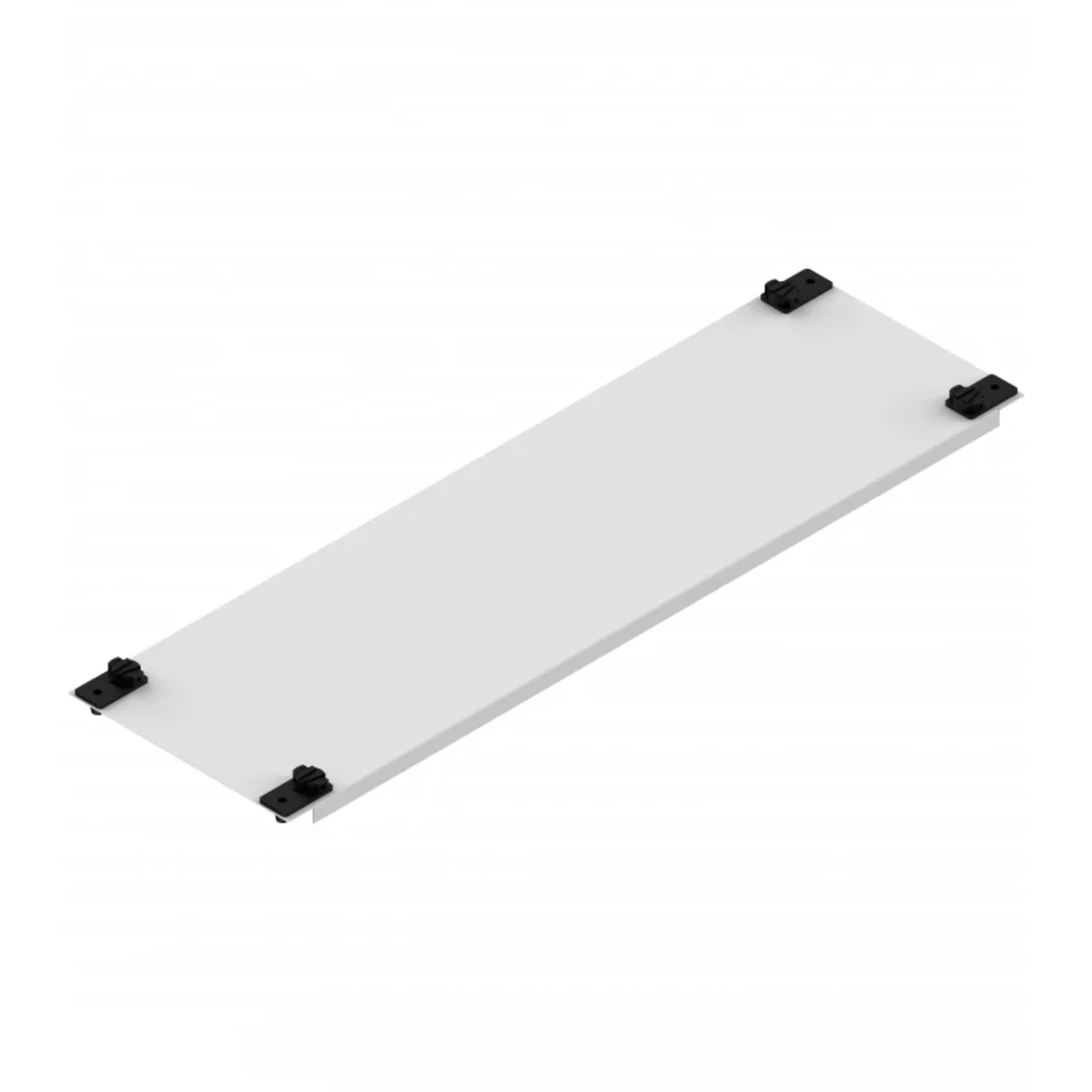

Zdjęcie produktu*

* zdjęcie produktu może przedstawiać inny podobny produkt z serii.

Zalety produktu

Osłony CP wykonane są z blachy stalowej malowanej proszkowo.

Wszystkie osłony wyposażone są w kołki uziemiające.

W komplecie osłona wyposażona jest w zapinki mocujące. Dzięki specjalnej konstrukcji montaż osłon w obudowie jest prosty i szybki.

Zapinki posiadają możliwość plombowania.

Osłony dedykowane do aparatów typu EB/ED, KVL, LA/LBS wymagają montażu w określonej pozycji. Dla ułatwienia dodano otwór pozycjonujący, który powinien się znajdować w lewym dolnym rogu.

Sposób mocowania aparatów, osłon i płyt montażowych do wsporników zawarty jest w odpowiednich instrukcjach montażu (instrukcje dostępne są na stronie internetowej www.etipolam.com.pl/wsparcie-techniczne/instrukcje-obslugi).

Do osłon dedykowanych przewidziano odpowiednie płyty montażowe.
