Opis produktu

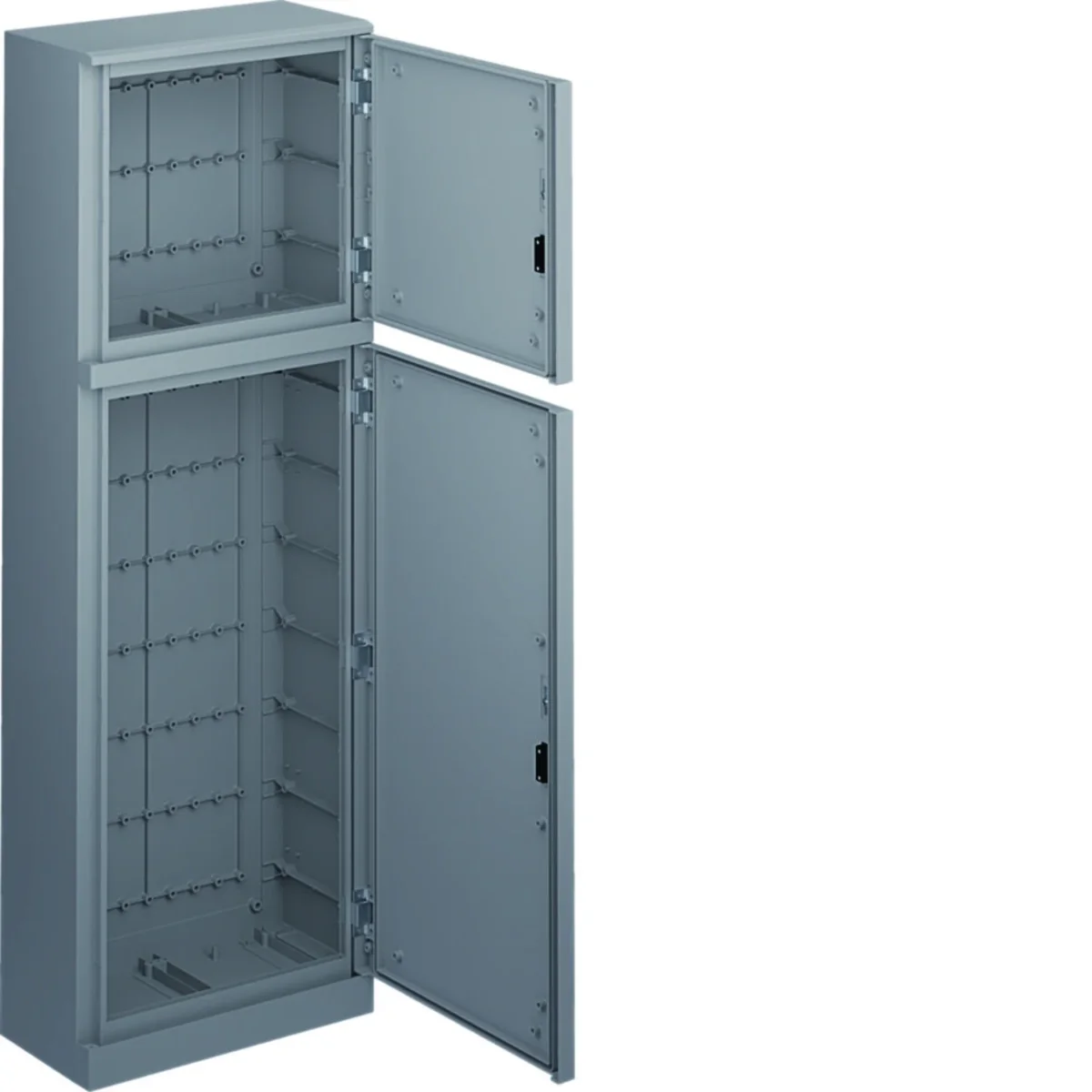

Obudowa PANEL-structure stojąca dwusekcyjna, drzwi pełne, z serii orion+.

IP65,
do zastosowań wewnętrznych i zewnętrznych (zadaszonych),
klasa izolacji II,
kolor szary,
wykonana z poliestru wzmocnionego włóknem szklanym gr. ścianek 3,5 mm.

System zabudowy wewnętrznej:

obudowa dla aparatów na prąd znamionowy max. 630 A,
napięcie znamionowe Un - 400 V, 50/60 Hz,
napięcie znamionowe izolacji Ui - 690 V,
napięcie impulsowe Uimp - 8 kV,
prąd zwarciowy max. Icc - 35 kA.

Charakterystyka serii:

Obudowy orion+ przeznaczone są do pracy w ciężkich warunkach. Dzięki korpusowi wykonanemu z poliestru wzmacnianego włóknem szklanym, orion+ może być wykorzystywany nawet w trudnym żrącym środowisku chemicznym. Wewnętrzne wyposażenie może być realizowane elastycznie poprzez montaż płyt montażowych lub szyn DIN (w dwóch wersjach) oferując w ten sposób odpowiedni system wyposażenia – klasyczna funkcja dystrybucji energii elektrycznej oraz aplikacje do sterowania i automatyzacji procesów przemysłowych.

Dane techniczne

Głębokość [mm]

300
Szerokość [mm]

600
Liczba sekcji

1

Rodzina

ORION+
Wysokość [mm]

1750
PKWIU

27.12.40.0

Pozostałe dane techniczne

Sposób montażu

Montaż natynkowy
Szerokość wyrażona liczbą modułów

23
Wykonanie pokrywy

Z otworem
Materiał obudowy

Tworzywo sztuczne
Szerokość

600 mm
Głębokość wbudowania

300 mm
Szyna DIN

tak
Możliwość rozbudowy

tak
Numer RAL

7035
Z zamkiem

tak

Liczba rzędów

9
Rodzaj pokrywy

Drzwi
Transparentna pokrywa/drzwi

tak
Wysokość

1750 mm
Głębokość

300 mm
Głębokość wewnętrzna

300 mm
Z płytą montażową

nie
Kolor

Szary
Stopień ochrony (IP)

IP65
Rodzaj zamknięcia

Inne

Opakowania zbiorcze

Rodzaj opakowania	Pakiet	Paleta
Ilość	1 szt.	6 szt.
Waga (kg)	40,000	252,000
Szerokość (m)	0,330	0,840
Długość (m)	1,780	1,920
Głębokość (m)	0,610	1,200
