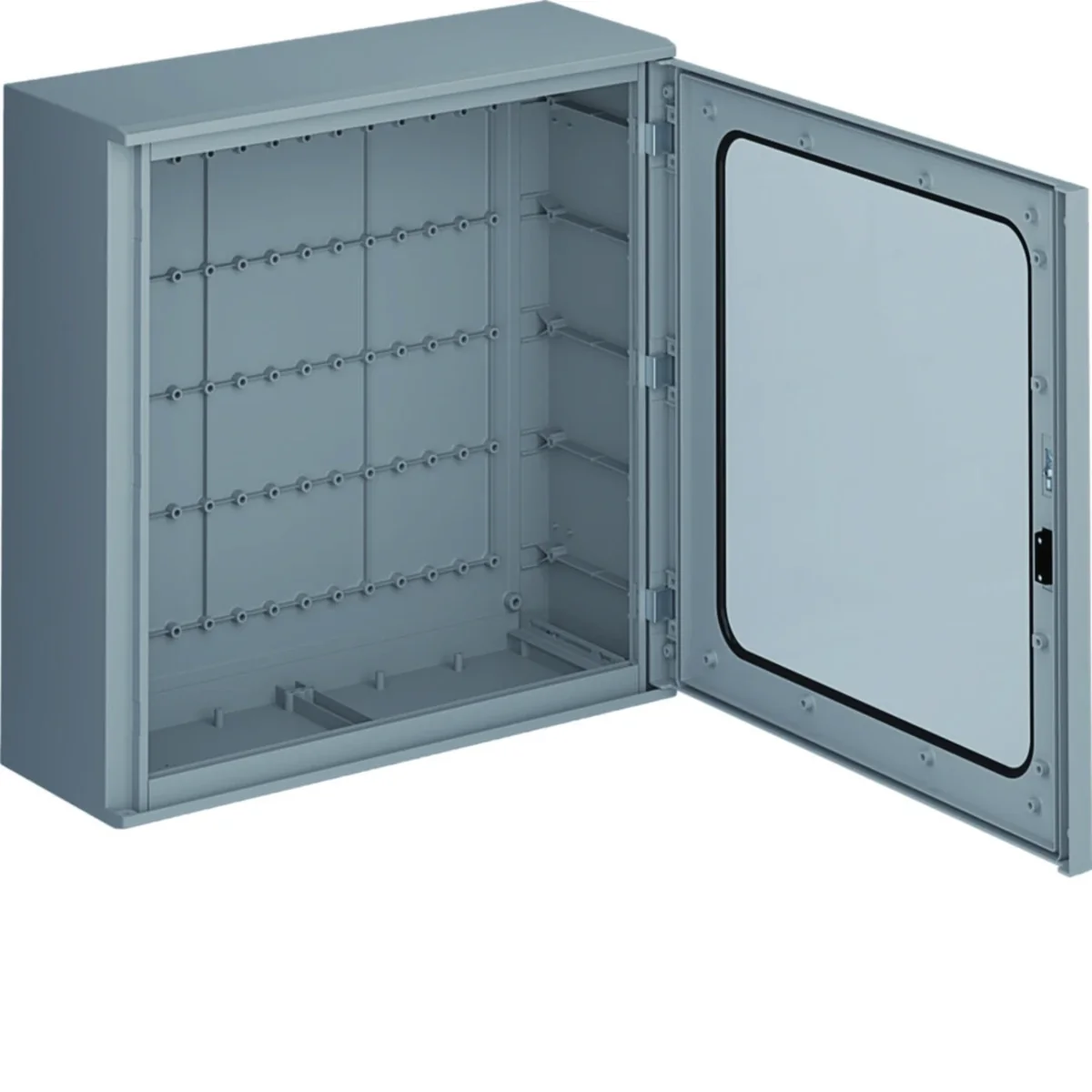

Obudowa naścienna BOX-structure do wyposażenia w płyty montażowe lub wewnętrzny system dystrybucji, drzwi transparentne, z serii orion+.

IP65,
do zastosowań wewnętrznych i zewnętrznych (zadaszonych),
klasa izolacji II,
kolor szary,
wykonana z poliestru wzmocnionego włóknem szklanym gr. ścianek 3,5 mm.

System zabudowy wewnętrznej:

obudowa dla aparatów na prąd znamionowy max. 630 A,
napięcie znamionowe Un - 400 V, 50/60 Hz,
napięcie znamionowe izolacji Ui - 690 V,
napięcie impulsowe Uimp - 8 kV,
prąd zwarciowy max. Icc - 35 kA.

Charakterystyka serii:

Obudowy orion+ przeznaczone są do pracy w ciężkich warunkach. Dzięki korpusowi wykonanemu z poliestru wzmacnianego włóknem szklanym, orion+ może być wykorzystywany nawet w trudnym żrącym środowisku chemicznym. Wewnętrzne wyposażenie może być realizowane elastycznie poprzez montaż płyt montażowych lub szyn DIN (w dwóch wersjach) oferując w ten sposób odpowiedni system wyposażenia – klasyczna funkcja dystrybucji energii elektrycznej oraz aplikacje do sterowania i automatyzacji procesów przemysłowych.

Głębokość [mm]

300
Wysokość [mm]

850

Rodzina

ORION+
PKWIU

27.12.40.0

Pozostałe dane techniczne

Sposób montażu

Montaż natynkowy
Wykonanie pokrywy

Zamknięty
Transparentna pokrywa/drzwi

tak
Prąd znamionowy (In)

630 A
Szerokość

850 mm
Głębokość wbudowania

300 mm
Obudowa z materiału o wysokiej wytrzymałości mechanicznej

1.5 mm
Numer RAL

7035
Liczba rzędów

5
Możliwość rozbudowy

tak
Materiał obudowy

Tworzywo sztuczne
Z płytą montażową

nie
Do ochrony odgromowej

nie
Klasa ochronności

II
Podtrzymanie funkcji

Brak

Rodzaj pokrywy

Drzwi
Rodzaj drzwi

Pojedynczy
Z zamkiem

tak
Wysokość

850 mm
Głębokość

300 mm
Głębokość wewnętrzna

300 mm
Kolor

Szary
Liczba modułów

185
Liczba otworów pod flansze

0
Liczba wejść kablowych

0
Zabezpieczenie powierzchni

Malowanie proszkowe
Do zastosowań zewnętrznych

tak
Stopień ochrony (IP)

IP65
Odporność udarowa

IK10

Rodzaj opakowania		Karton	Paleta
Ilość	1 szt.	1 szt.	4 szt.
Waga (kg)	24,750	25,800	128,000
Szerokość (m)	0,870	0,865	0,870
Długość (m)	0,900	0,320	1,430
Głębokość (m)	0,320	0,900	1,200
