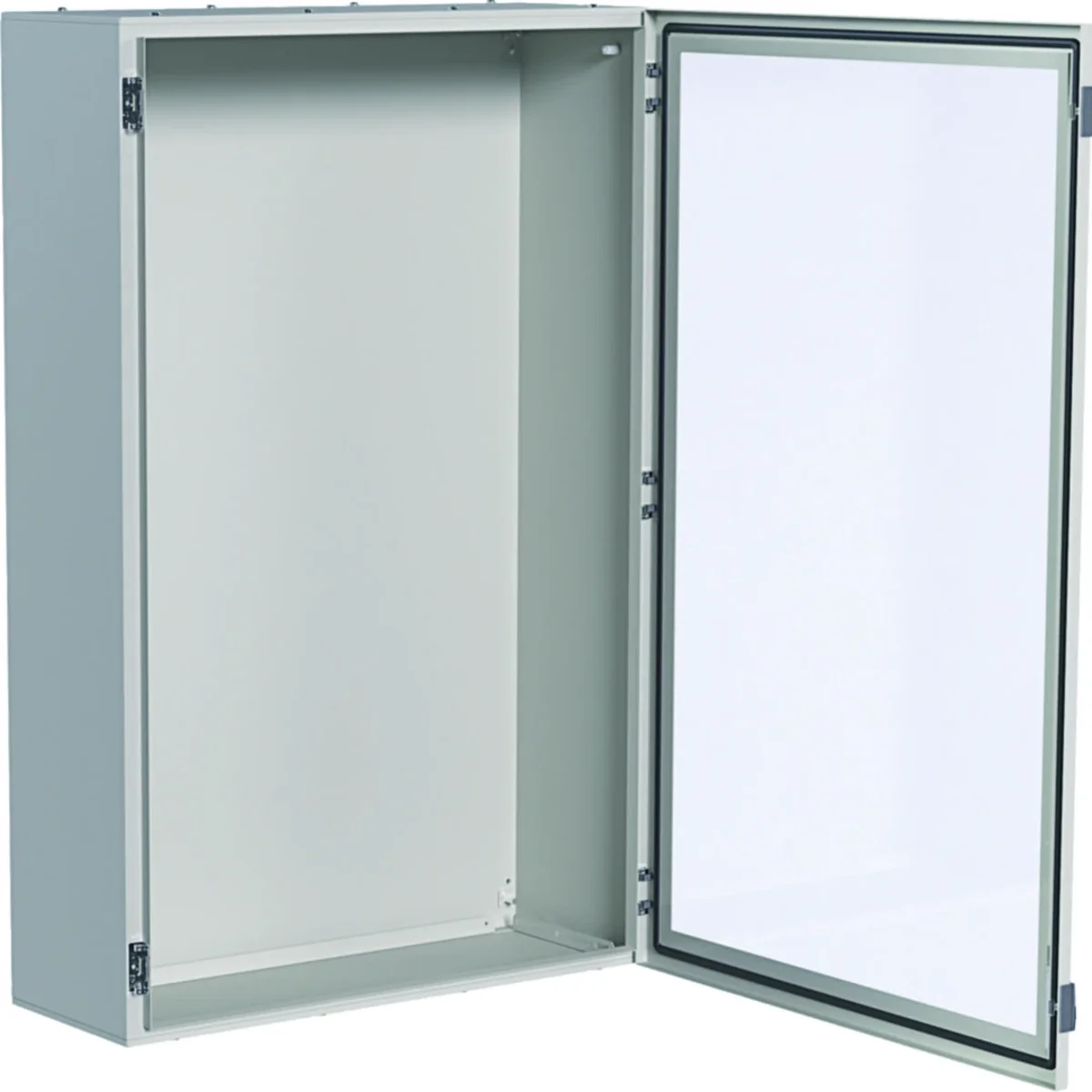

Obudowa z blachy stalowej do wyposażenia, drzwi transparentne, z serii orion+.

montaż natynkowy IP65/IK10,
do zastosowań wewnętrznych,
klasa izolacji I,
kolor szary,
normy: EN 60439-1, EN 62208, EN 50298,
możliwość łatwej zamiany drzwi z lewych na prawe,
idealnie umocowane i dopasowane drzwi,
obudowy standardowo przystosowane do bezpośredniego wmontowania płyt montażowych,
ułatwiona możliwość przygotowania wprowadzeń kablowych poprzez demontowane dolne i górne płyty obudów.

System zabudowy wewnętrznej:

obudowa dla aparatów na prąd znamionowy max. 630 A,
napięcie znamionowe Un - 400 V, 50/60 Hz,
napięcie znamionowe izolacji Ui - 690 V,
napięcie impulsowe Uimp - 8 kV,
prąd zwarciowy max. Icc - 35 kA.

Charakterystyka serii:

Obudowy orion+ przeznaczone są do pracy w ciężkich warunkach. Wewnętrzne wyposażenie może być realizowane elastycznie poprzez montaż płyt montażowych lub szyn DIN (w dwóch wersjach) oferując w ten sposób odpowiedni system wyposażenia – klasyczna funkcja dystrybucji energii elektrycznej oraz aplikacje do sterowania i automatyzacji procesów przemysłowych.

Długość [mm]

1250
Grubość [mm]

1,5
Montaż

Natynkowy
Stopień ochrony

IP65
Wysokość [mm]

1250
Liczba modułów

296
Liczba wlotów przewodów

2
PKWIU

27.12.40.0

Głębokość [mm]

300
Klasa ochronności

I
Rodzina

ORION+
Szerokość [mm]

800
Wykończenie powierzchni

Malowane proszkowo
Ilość rzędów pod aparaty

8
Rodzaj zamka

Trójkątne 7 mm

Pozostałe dane techniczne

Sposób montażu

Montaż natynkowy
Wykonanie pokrywy

Zamknięty
Transparentna pokrywa/drzwi

tak
Prąd znamionowy (In)

630 A
Szerokość

800 mm
Głębokość wbudowania

300 mm
Obudowa z materiału o wysokiej wytrzymałości mechanicznej

1.2 mm
Kolor

Szary
Liczba modułów

296
Szerokość wyrażona liczbą modułów

37
Możliwość rozbudowy

tak
Materiał obudowy

Stal
Z płytą montażową

nie
Do ochrony odgromowej

nie
Klasa ochronności

I
Podtrzymanie funkcji

Brak

Rodzaj pokrywy

Drzwi
Rodzaj drzwi

Pojedynczy
Z zamkiem

tak
Wysokość

1250 mm
Głębokość

300 mm
Głębokość wewnętrzna

300 mm
Drzwi/pokrywa z materiału o wysokiej wytrzymałości mechanicznej

1.5 mm
Numer RAL

7035
Liczba rzędów

8
Liczba otworów pod flansze

2
Liczba wejść kablowych

2
Zabezpieczenie powierzchni

Malowanie proszkowe
Do zastosowań zewnętrznych

nie
Stopień ochrony (IP)

IP65
Odporność udarowa

IK10

Rodzaj opakowania		Karton	Paleta
Ilość	1 szt.	1 szt.	3 szt.
Waga (kg)	44,000	39,160	142,500
Szerokość (m)	0,800	0,315	0,810
Długość (m)	1,250	1,295	1,460
Głębokość (m)	0,300	0,810	1,200
