ORION+ 1250x600x250mm Obudowa stalowa do wyposażenia drzwi transparentne FL179A

Indeks lokalny:
RMH108HAGE
Nr katalogowy:
FL179A
Kod EAN:
3250610670781
Producent: HAGER
Długość [mm]: 800
Głębokość [mm]: 250
Grubość [mm]: 1,5
Produkt wielkogabarytowy
Cena:
453,29 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

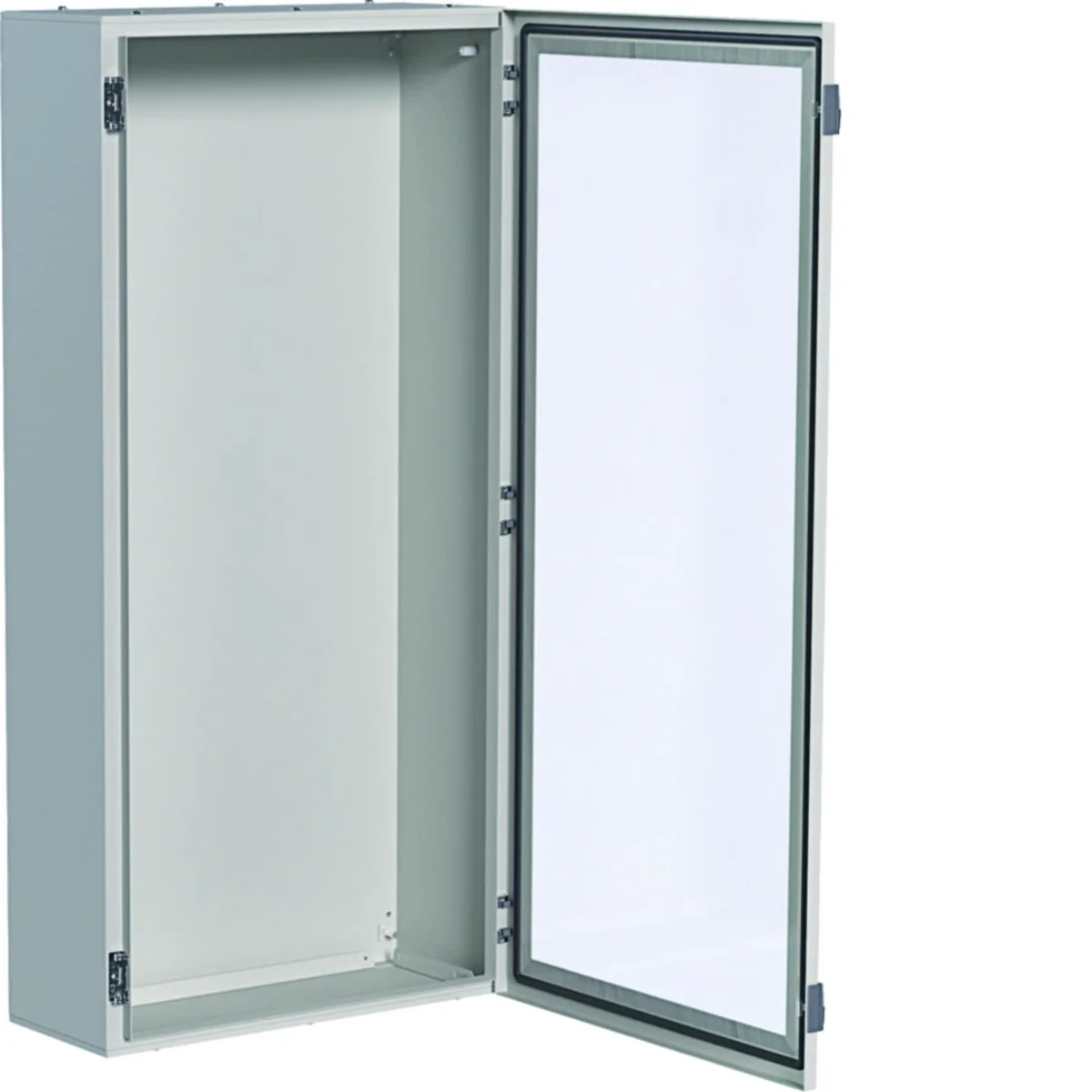

Obudowa z blachy stalowej do wyposażenia, drzwi transparentne, z serii orion+.

  • montaż natynkowy IP65/IK10,
  • do zastosowań wewnętrznych,
  • klasa izolacji I,
  • kolor szary,
  • normy: EN 60439-1, EN 62208, EN 50298,
  • możliwość łatwej zamiany drzwi z lewych na prawe,
  • idealnie umocowane i dopasowane drzwi,
  • obudowy standardowo przystosowane do bezpośredniego wmontowania płyt montażowych,
  • ułatwiona możliwość przygotowania wprowadzeń kablowych poprzez demontowane dolne i górne płyty obudów.

System zabudowy wewnętrznej:

  • obudowa dla aparatów na prąd znamionowy max. 630 A,
  • napięcie znamionowe Un - 400 V, 50/60 Hz,
  • napięcie znamionowe izolacji Ui - 690 V,
  • napięcie impulsowe Uimp - 8 kV,
  • prąd zwarciowy max. Icc - 35 kA.

Charakterystyka serii:

Obudowy orion+ przeznaczone są do pracy w ciężkich warunkach. Wewnętrzne wyposażenie może być realizowane elastycznie poprzez montaż płyt montażowych lub szyn DIN (w dwóch wersjach) oferując w ten sposób odpowiedni system wyposażenia – klasyczna funkcja dystrybucji energii elektrycznej oraz aplikacje do sterowania i automatyzacji procesów przemysłowych.

Dane techniczne

  • Długość [mm]
    800
  • Grubość [mm]
    1,5
  • Montaż
    Natynkowy
  • Stopień ochrony
    IP65
  • Wysokość [mm]
    1250
  • Liczba modułów
    208
  • Liczba wlotów przewodów
    2
  • PKWIU
    27.12.40.0
  • Głębokość [mm]
    250
  • Klasa ochronności
    I
  • Rodzina
    ORION+
  • Szerokość [mm]
    600
  • Wykończenie powierzchni
    Malowane proszkowo
  • Ilość rzędów pod aparaty
    8
  • Rodzaj zamka
    Trójkątne 7 mm

Pozostałe dane techniczne

  • Sposób montażu
    Montaż natynkowy
  • Wykonanie pokrywy
    Zamknięty
  • Transparentna pokrywa/drzwi
    tak
  • Prąd znamionowy (In)
    630 A
  • Szerokość
    600 mm
  • Głębokość wbudowania
    250 mm
  • Obudowa z materiału o wysokiej wytrzymałości mechanicznej
    1.2 mm
  • Kolor
    Szary
  • Liczba modułów
    208
  • Szerokość wyrażona liczbą modułów
    26
  • Możliwość rozbudowy
    tak
  • Materiał obudowy
    Stal
  • Z płytą montażową
    nie
  • Do ochrony odgromowej
    nie
  • Klasa ochronności
    I
  • Podtrzymanie funkcji
    Brak
  • Rodzaj pokrywy
    Drzwi
  • Rodzaj drzwi
    Pojedynczy
  • Z zamkiem
    tak
  • Wysokość
    1250 mm
  • Głębokość
    250 mm
  • Głębokość wewnętrzna
    300 mm
  • Drzwi/pokrywa z materiału o wysokiej wytrzymałości mechanicznej
    1.5 mm
  • Numer RAL
    7035
  • Liczba rzędów
    8
  • Liczba otworów pod flansze
    2
  • Liczba wejść kablowych
    2
  • Zabezpieczenie powierzchni
    Malowanie proszkowe
  • Do zastosowań zewnętrznych
    nie
  • Stopień ochrony (IP)
    IP65
  • Odporność udarowa
    IK10

Opakowania zbiorcze

Rodzaj opakowania Karton Paleta
Ilość 1 szt. 1 szt. 4 szt.
Waga (kg) 30,179 30,180 120,720
Szerokość (m) 0,600 0,260 0,800
Długość (m) 1,250 1,290 1,440
Głębokość (m) 0,250 0,630 1,200
