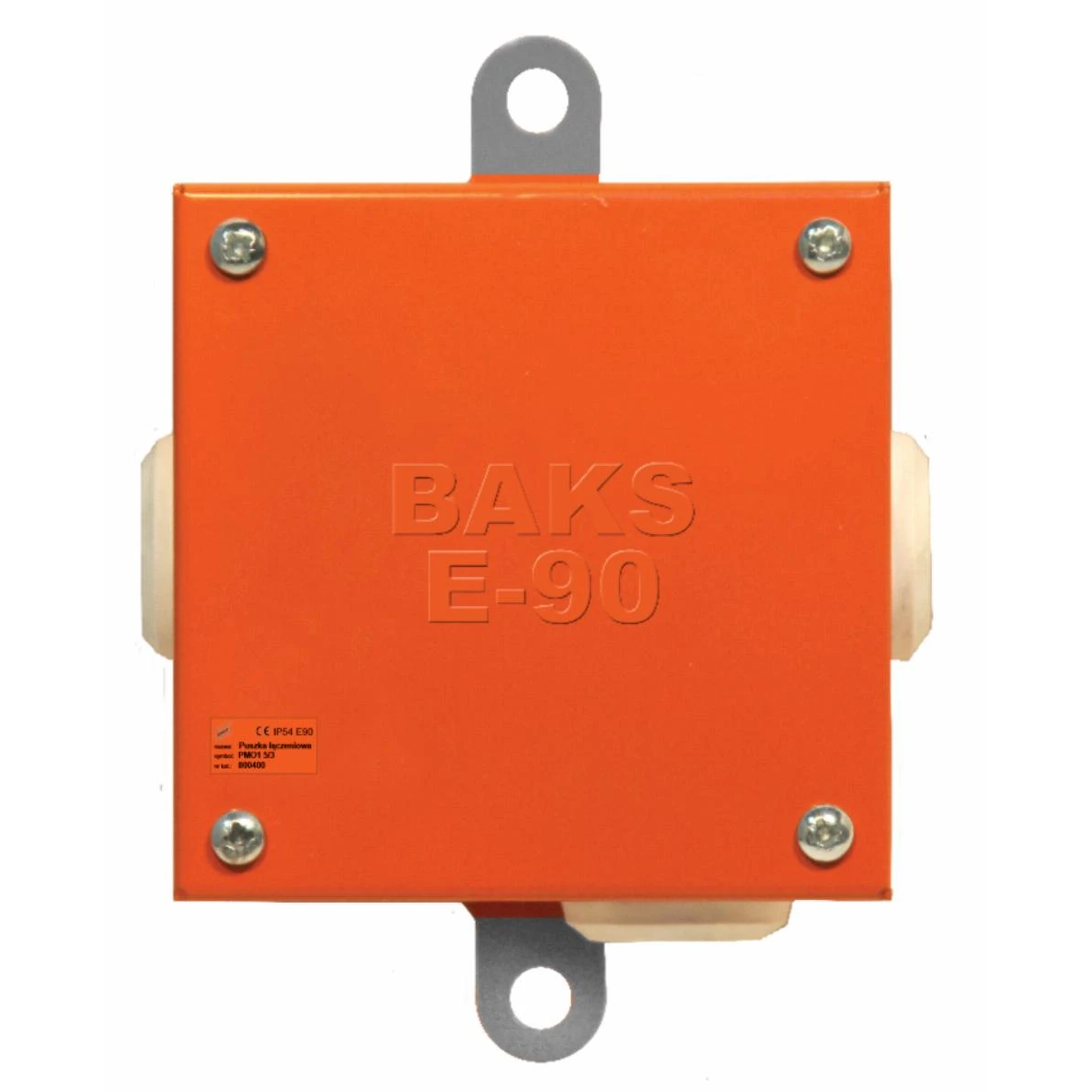

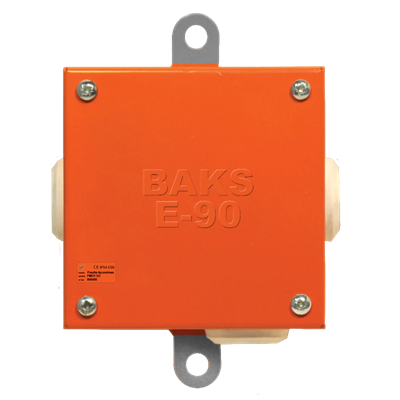

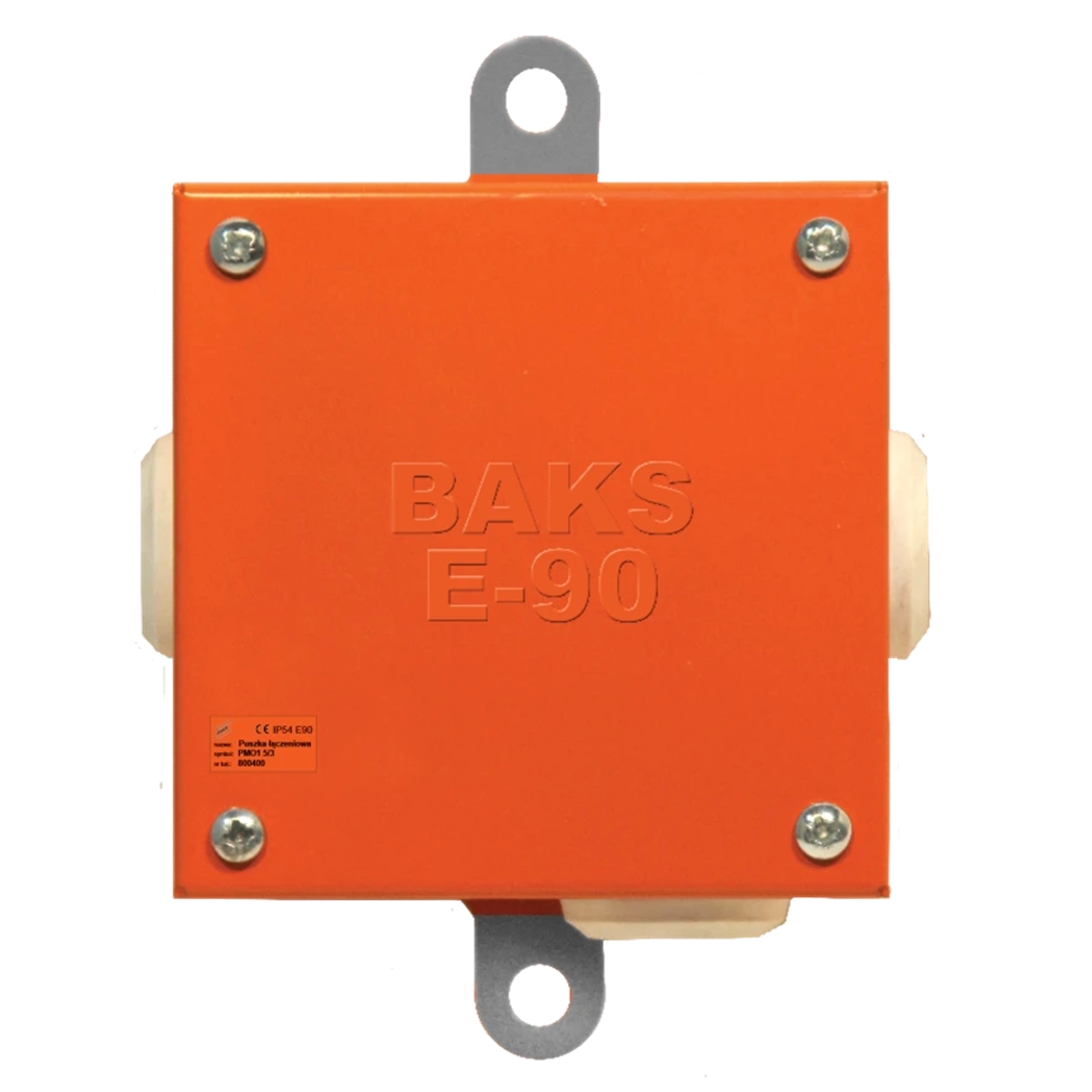

Puszka łączeniowa i rozgałęźna, Ui=400 V, z trwałym zachowaniem funkcji łączenia E30 / E60 / E90 wg DIN 4102 część 12. Stopień ochrony IP65, zakres uszczelnienia od 11 mm do 24 mm. Mocowanie poprzez zewnętrzne uchwyty montażowe do betonu za pomocą kołków stalowych. Do drabinek i korytek kablowych za pomocą śruby SGKM6x12. Montaż puszki na korycie siatkowym za pomocą uchwytu puszki UP1 lub UPP... i kompletu SGNM6x12 lub SGKM6x12
Materiał:
- Stal ocynkowana PN-EN 10152, malowana proszkowo RAL 2003.
- Kostka zaciskowa wykonana jest ze specjalnej ceramiki odpornej na wysokie temperatury.
- Dławik wykonany jest z tworzywa bezhalogenowego.
- Mocowanie poprzez zewnętrzne uchwyty montażowe.
Dodatkowe informacje:
- Mozliwość zasosowania dławików skrętnych M32.
- Przekroje kabli puszki łączeniowe (mm2): 1mm2-10mm2.
- Przekroje kabli puszki rozgałęźne (mm2): 1mm2-4mm2.
Montaż i instalacja puszki:
- Montaż puszki do podłoża.
- Zdjęcie pokrywy.
- Przebicie dławików.
- Przeciągnięcie kabli przez dławiki.
- Podłączenie do kostek ceramicznych.
- Przewód ochronny zawsze łączyć z zielonożółtym zaciskiem PE.
