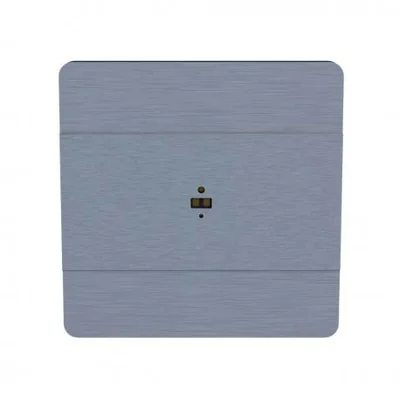

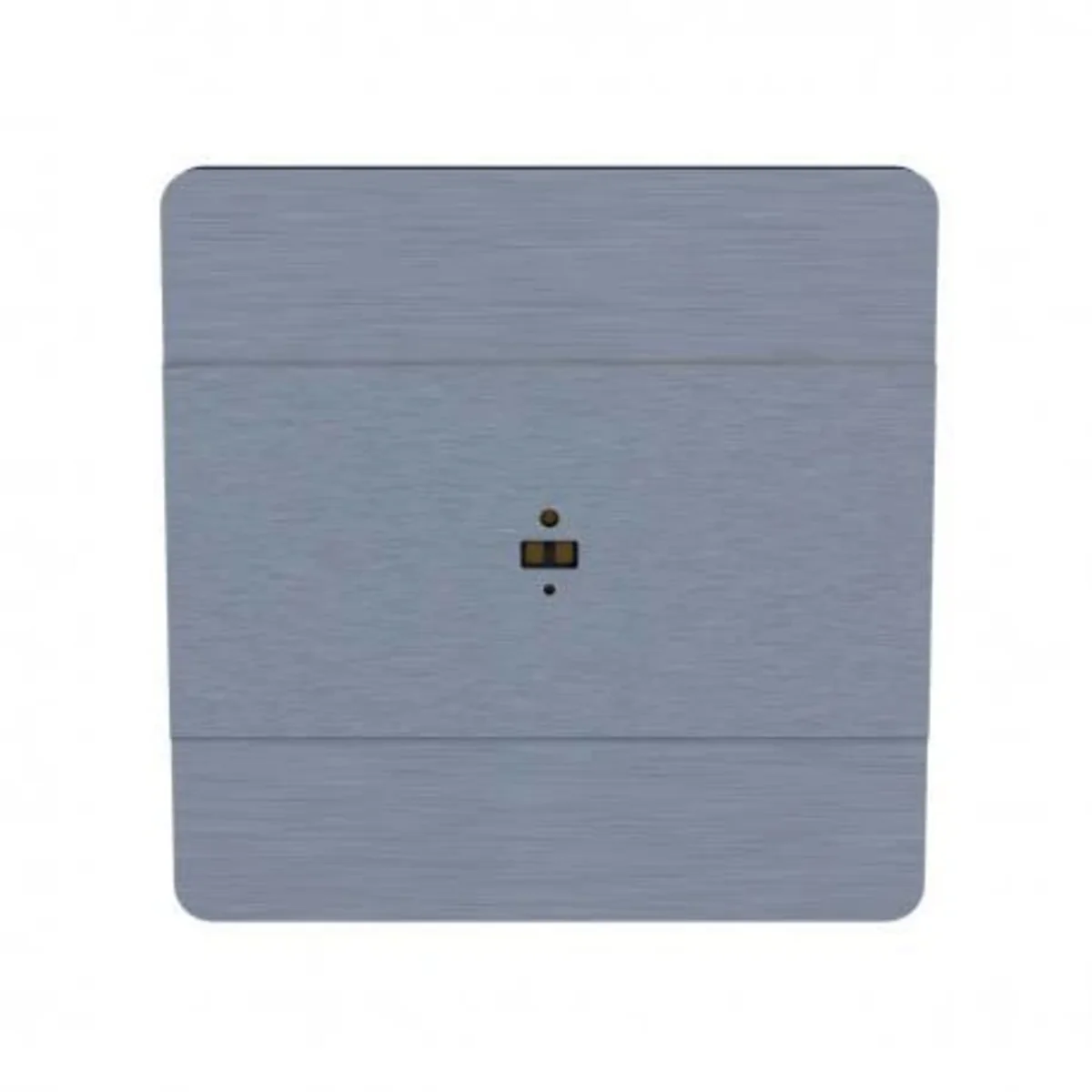

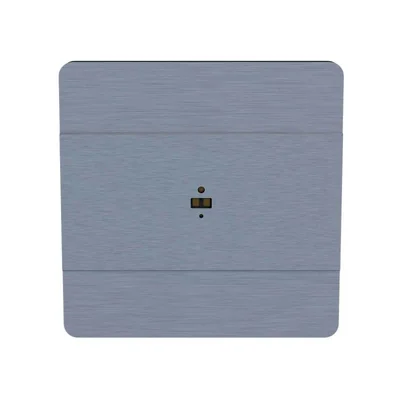

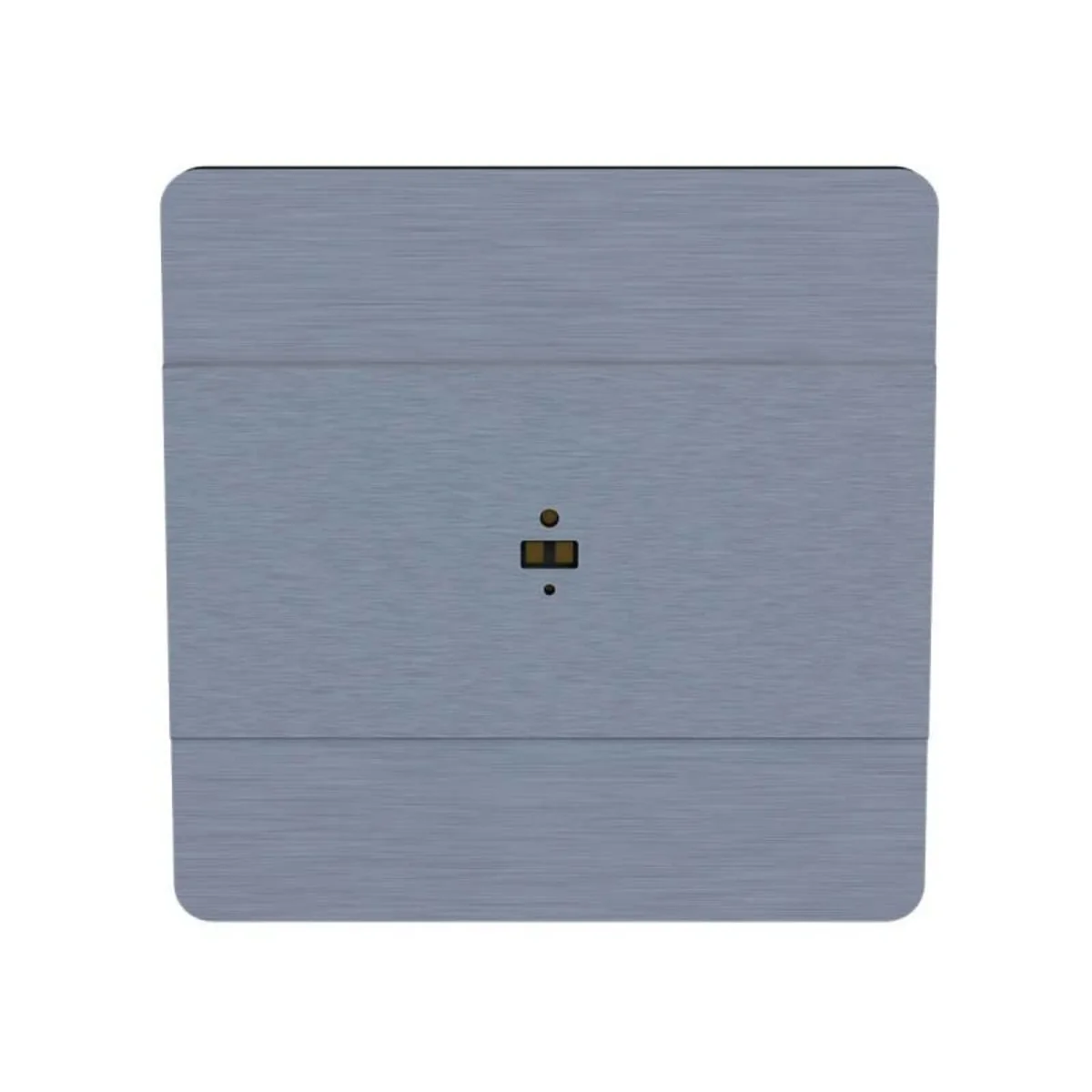

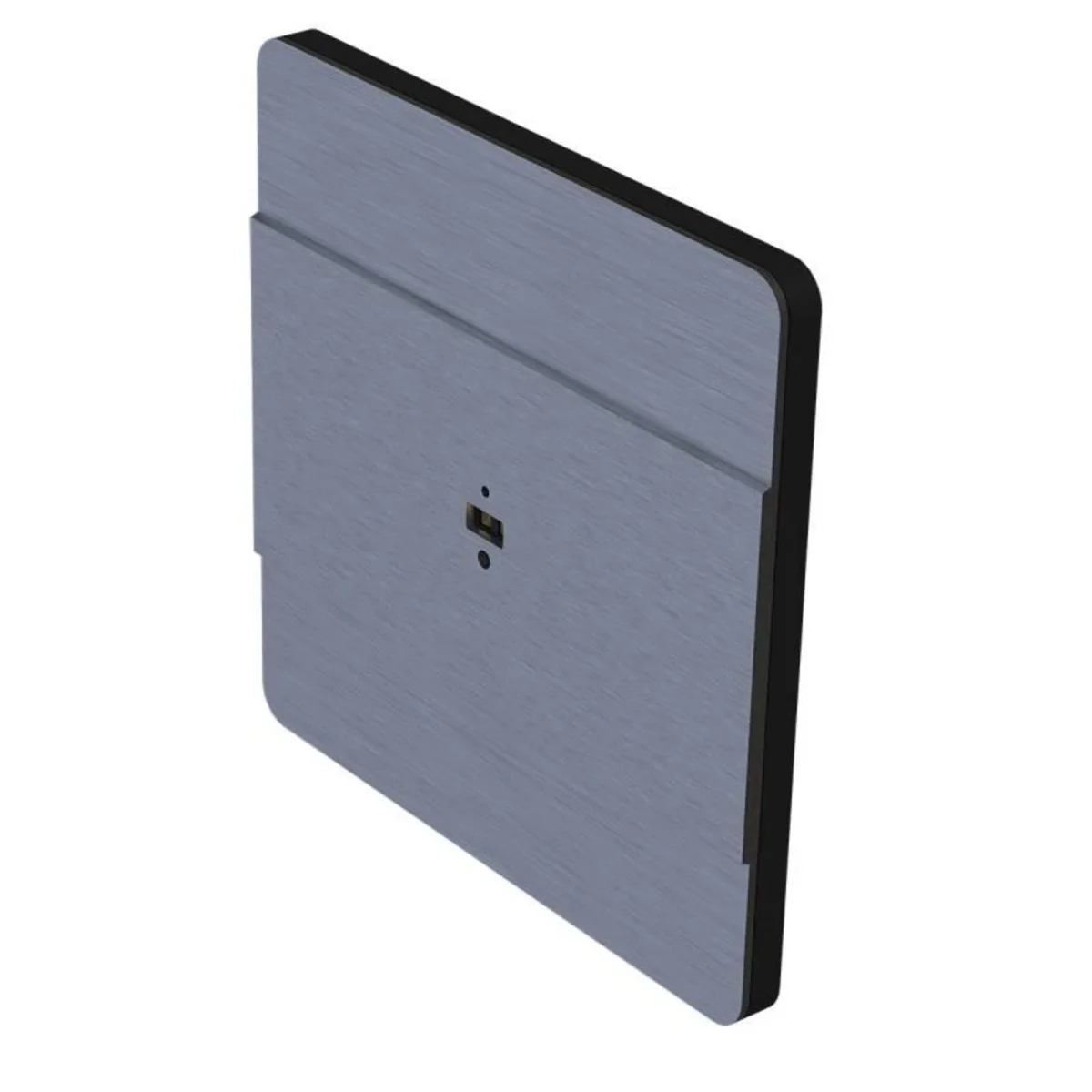

Laserowy czujnik odległości IP30 12/24V aluminium DRL-60-12

Indeks lokalny:
MWC001FIFQ
Nr katalogowy:
DRL-60-12
Kod EAN:
5902431675473
Producent: F&F
Czas załączenia odbiornika - regulowany: 0-10 min
Głębokość [mm]: 25
Kąt detekcji [°]: 18
Cena:
110,53 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 22 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

DRL-60 to laserowy czujnik odległości typu ToF. Automatycznie załącza oświetlenie korytarzy i klatek schodowych.


Działanie laserowego czujnika ruchu DRL-60-12

DRL-60-12 jest laserowym czujnikiem przeznaczonym do sterowania oświetleniem niskonapięciowym, szczególnie na korytarzach i klatkach schodowych.

Zasada działania polega na emisji wiązki światła i pomiarze opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji.
Warunkiem załączenia światła jest obecność przeszkody w odległości mniejszej od ustawionego zakresu zadziałania czujnika. Drugi warunek to poziom jasności otoczenia poniżej wartości ustawionej na czujniku.

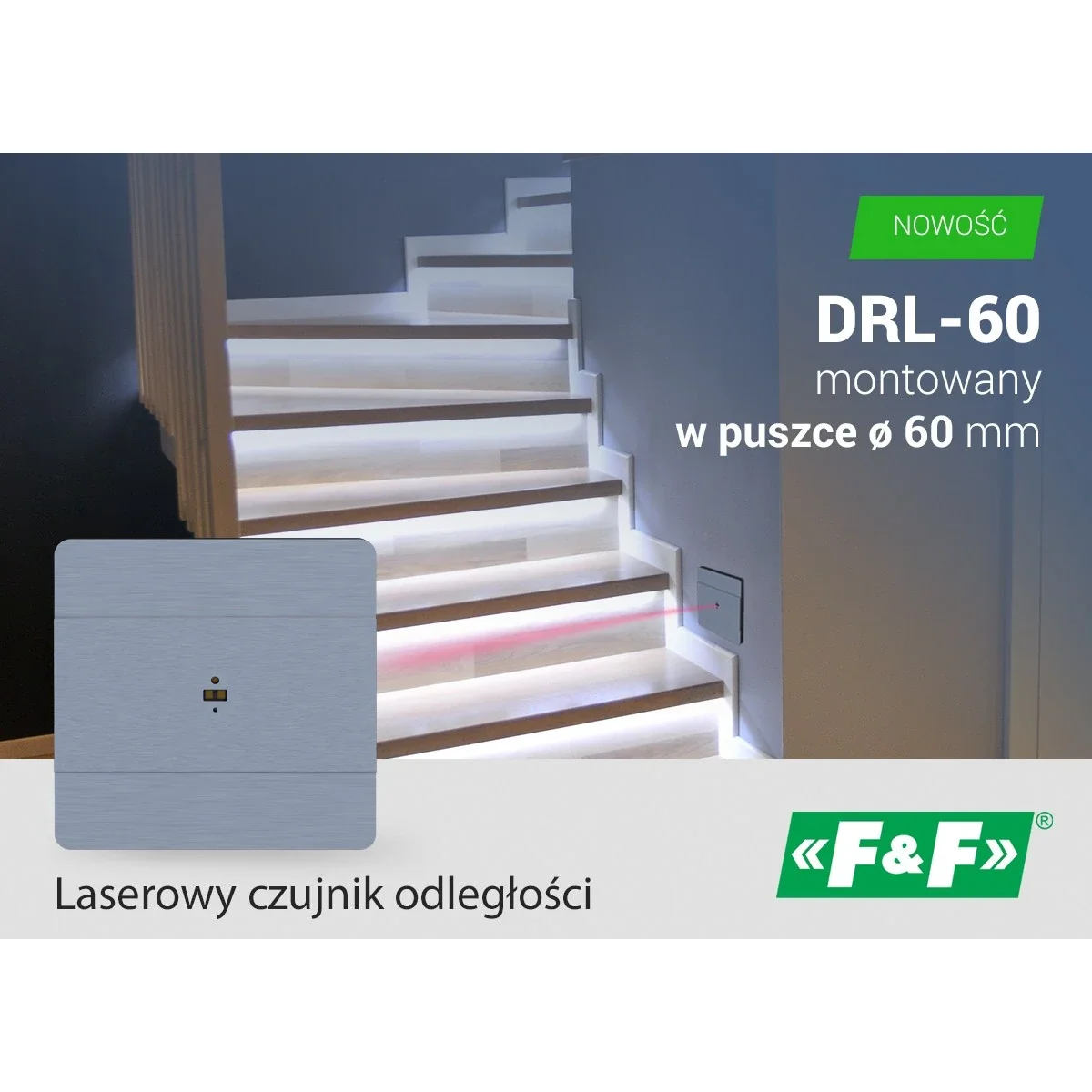

Takie rozwiązanie doskonale sprawdza się przy załączaniu obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.


Funkcje laserowego czujnika odległości DRL-60-12

  • Laserowy czujnik odległości typu ToF (Time of Flight);
  • Zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
  • Czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
  • Regulowany czas podtrzymania załączenia światła;

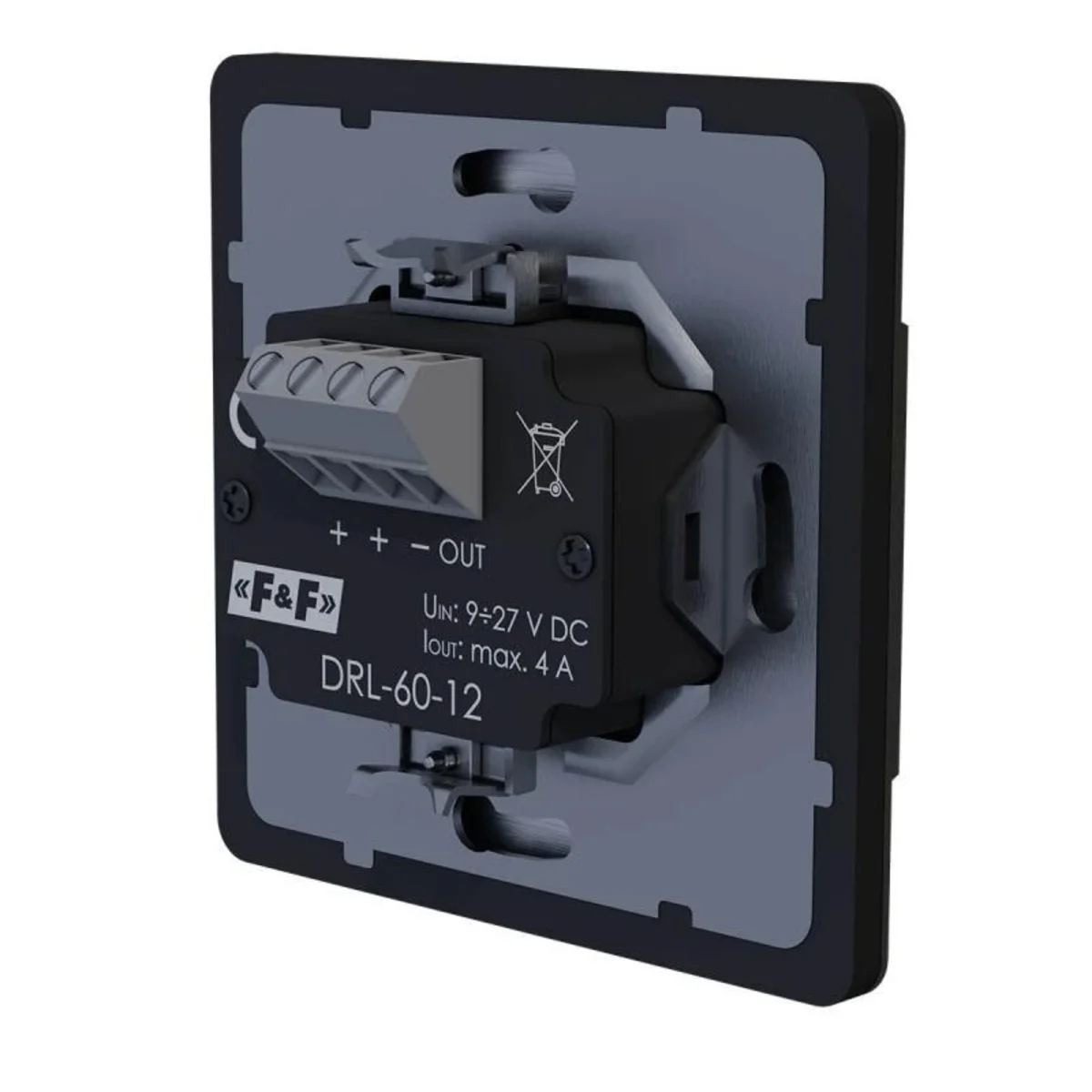

  • Możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
  • Funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych*;
  • Możliwość integracji z automatami schodowymi AS-225 i AS-225D;
  • Niewielkie rozmiary, montaż w puszce ø60 mm;
  • Dioda LED sygnalizująca stan pracy czujnika;
  • Zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.


*) Miękkie załączanie i wyłączanie światła działa, gdy czas podtrzymania ustawiony jest na wartość większą od zera oraz gdy do czujnika podłączone są ściemnialne źródła światła.

Dane techniczne

  • Czas załączenia odbiornika - regulowany
    0-10 min
  • Kąt detekcji [°]
    18
  • Montaż
    Podtynkowy
  • Pobór mocy [W]
    0,5
  • Próg czułości zmierzchowej [lx]
    2-500
  • Szerokość [mm]
    80
  • Wysokość [mm]
    80
  • Pole detekcji [m]
    0,1-2
  • Głębokość [mm]
    25
  • Kolor
    Srebrny
  • Napięcie znamionowe [V]
    12/24
  • Prąd znamionowy [A]
    4
  • Stopień ochrony
    IP30
  • Temperatura pracy [°C]
    Od -10 do +45
  • Kolor dokładny
    Aluminium
