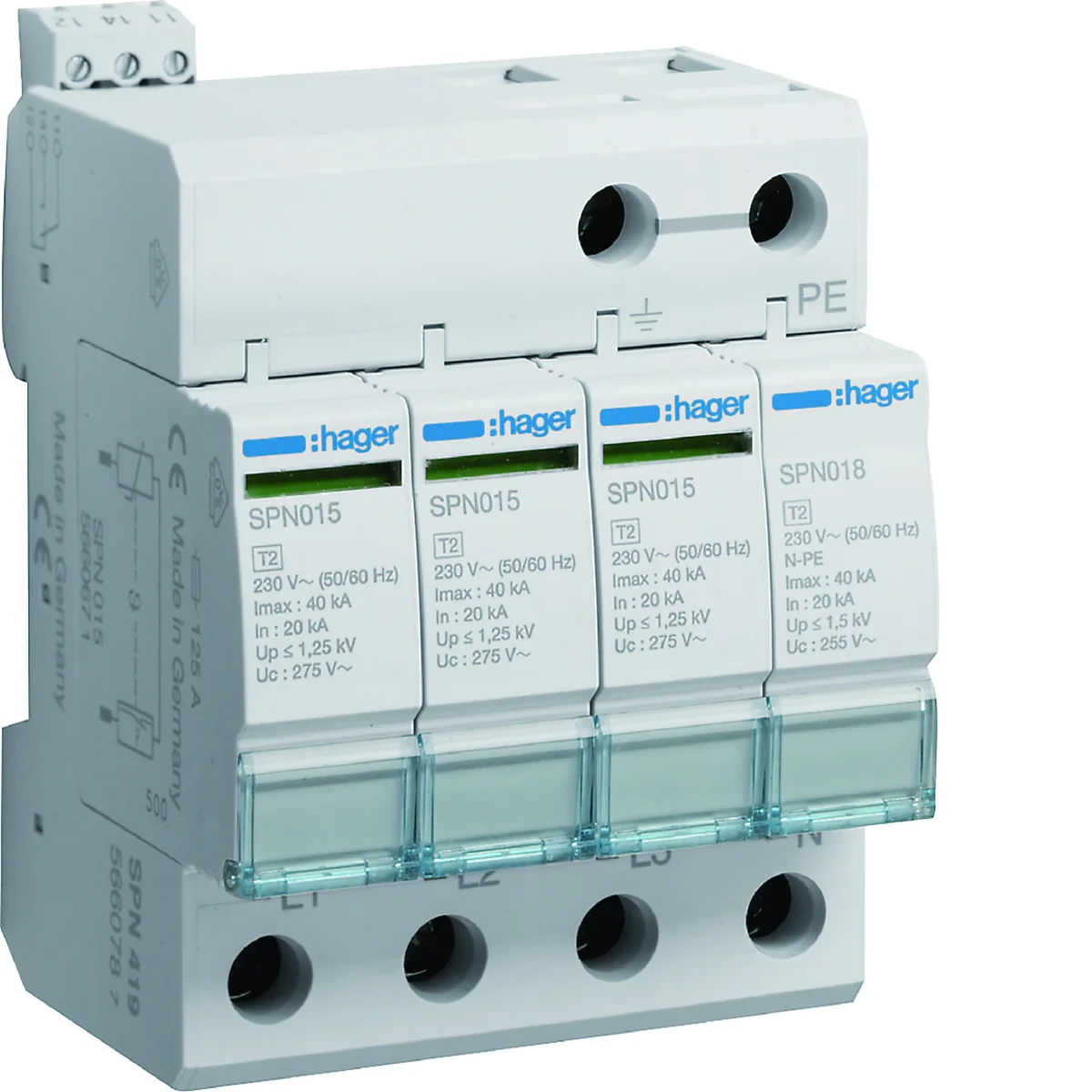

SPD Ogranicznik przepięć T2 4P sieć TN-S/TT Imax 40kA Up≤1,25kV styk FM SPN419

Indeks lokalny:
AOC033HAGE
Nr katalogowy:
SPN419
Kod EAN:
3250615660787
Producent: HAGER
Częstotliwość znamionowa [Hz]: 60
Liczba biegunów: 4
Moment dokręcania [Nm]: 3,6
Cena:
405,70 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Ogranicznik przepięć warystorowy typ 2, sieć TN-S/TT, styk FM, z serii SPD.

Charakterystyka serii:

Chronią urządzenia i instalacje odbiorcze przed skutkami przepięć atmosferycznych indukowanych oraz przepięć łączeniowych. Instalowane mogą być za ogranicznikami typu 1, przy zachowaniu odległości przewodów pomiędzy nimi > 15 m lub z zastosowaniem indukcyjności odsprzęgających.

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    60
  • Moment dokręcania [Nm]
    3,6
  • Największe napięcie trwałej pracy [V]
    275
  • Stopień ochrony
    IP20
  • Zakres temperatur pracy [°C]
    od -40 do 60
  • Liczba modułów
    4
  • Przekrój przewodu sterującego [mm²]
    1,5
  • Sygnalizator optyczny
    Sygnalizacja awarii
  • Przekrój przewodu (linka) [mm²]
    25
  • PKWIU
    27.12.23.0
  • Liczba biegunów
    4
  • Montaż
    Na szynie TH-35
  • Rodzina
    SPD
  • Szerokość [mm]
    72
  • Znamionowe napięcie łączeniowe [V]
    230/400
  • Przekrój przewodu [mm²]
    1,5
  • Styk zdalny
    Tak
  • Temperatura magazynowania [°C]
    Od -40 do 80
  • Przekrój przewodu (drut) [mm²]
    35

Pozostałe dane techniczne

  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
    20 kA
  • Znamionowe napięcie AC
    400 V
  • Maksymalne napięcie instalacji fotowoltaicznej
    0 V
  • Poziom ochrony L-N
    1.5 kV
  • Sposób montażu
    Szyna montażowa DIN TH-35 mm
  • Sygnalizacja zadziałania na urządzeniu
    Optyczny
  • Stopień ochrony (IP)
    IP20
  • Maksymalny prąd wyładowczy (8/20)
    40 kA
  • Najwyższe napięcie trwałej pracy AC
    275 V
  • Poziom ochrony
    1.5 kV
  • Poziom ochrony N-PE
    1.5 kV
  • Ze stykiem do zdalnej sygnalizacji
    tak
  • Typ 2
    tak

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 36 szt. 864 szt.
Waga (kg) 0,415 0,416 15,458 393,992
Szerokość (m) 0,072 0,077 0,318 0,800
Długość (m) 0,097 0,079 0,232 1,078
Głębokość (m) 0,067 0,094 0,365 1,200
