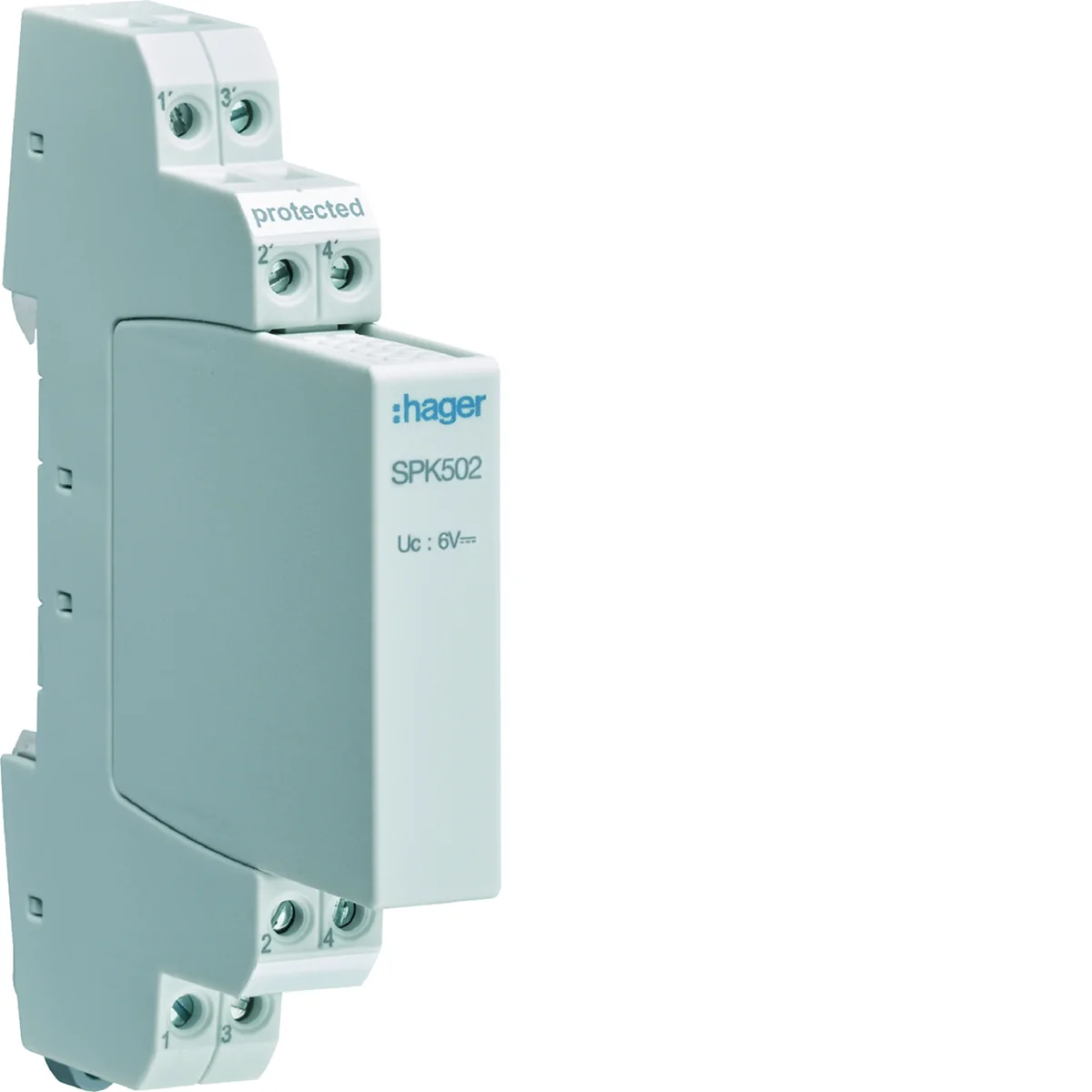

Ogranicznik przepięć do magistral sieci przemysłowych, z serii SPD. Dedykowany do sieci: MOD Bus, BACNet, CAN-bus, C-Bus, DeviceNet, FSK, IEC-bus, Interbus, LON-TP, MPI Bus, N1 LAN, N2 BUS, PROFIBUS SIMATIC NET, PSM-EG, Rackbus, Safetybus, RS485, RS422, SUCONET, Video (2-wires). Złącze: 1 para / 2 zaciski.

Charakterystyka serii:

Sprawny system teleinformatyczny to podstawa we współczesnym świecie. Począwszy od dużych zakładów produkcyjnych, poprzez średniej wielkości firmy i warsztaty rzemieślnicze, po gospodarstwa domowe, wszędzie mamy do czynienia z urządzeniami elektronicznymi. Niestety jedną z ich cech jest wysoka podatność na przepięcia. Ryzyko uszkodzeń i wynikających z nich kosztów przywrócenia pełnej funkcjonalności oraz strat związanych z przestojami w przedsiębiorstwach, nie pozwala na zignorowanie tego zagadnienia. Projektując i wdrażając nowoczesne układy sterowania, wymiany danych, sieci teleinformatyczne czy też systemy podnoszące poziom bezpieczeństwa, należy bezwzględnie pamiętać o zapewnieniu właściwego poziomu ochrony przepięciowej.

Moment dokręcania [Nm]

0,4
Rodzina

SPD
Szerokość [mm]

12
Styk zdalny

Nie
Przekrój przewodu (linka) [mm²]

0,08 - 2,5
PKWIU

27.12.23.0

Montaż

Na szynie TH-35
Stopień ochrony

IP20
Zakres temperatur pracy [°C]

Od -40 do 80
Sygnalizator optyczny

Nie
Przekrój przewodu (drut) [mm²]

0,08 - 4

Pozostałe dane techniczne

Napięcie znamionowe AC

5 ... 5 V
Najwyższe napięcie trwałej pracy DC

6 V
Prąd udarowy (10/350 µs)

9 kA
Poziom ochrony żyła/żyła

25 V
Częstotliwość graniczna

100 MHz
Połączenie 1

Zacisk
Ze stykiem do zdalnej sygnalizacji

nie

Najwyższe napięcie trwałej pracy AC

4.2 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)

20 kA
Prąd znamionowy

1 A
Poziom ochrony żyła/ziemia

550 V
Sposób montażu

Szyna montażowa DIN TH-35 mm
Układ kontrolno-odłączający

nie
Sygnalizacja zadziałania na urządzeniu

Brak

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	25 szt.	600 szt.
Waga (kg)	0,056	0,060	2,000	71,000
Szerokość (m)	0,072	0,080	0,315	0,800
Długość (m)	0,012	0,021	0,120	0,630
Głębokość (m)	0,094	0,096	0,360	1,200
