Dwustopniowe ograniczniki przepięć typu 1+2 (klasy B+C)

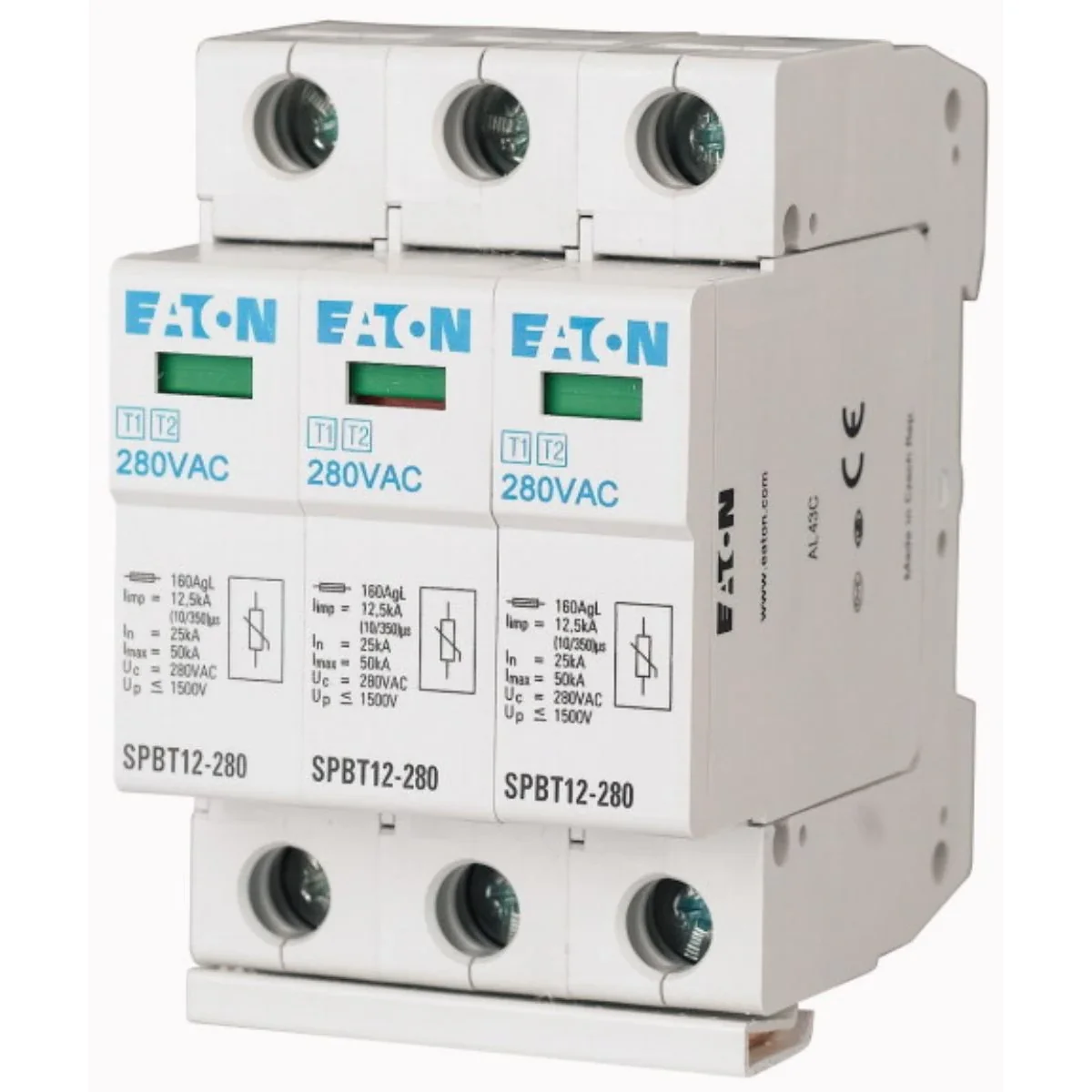

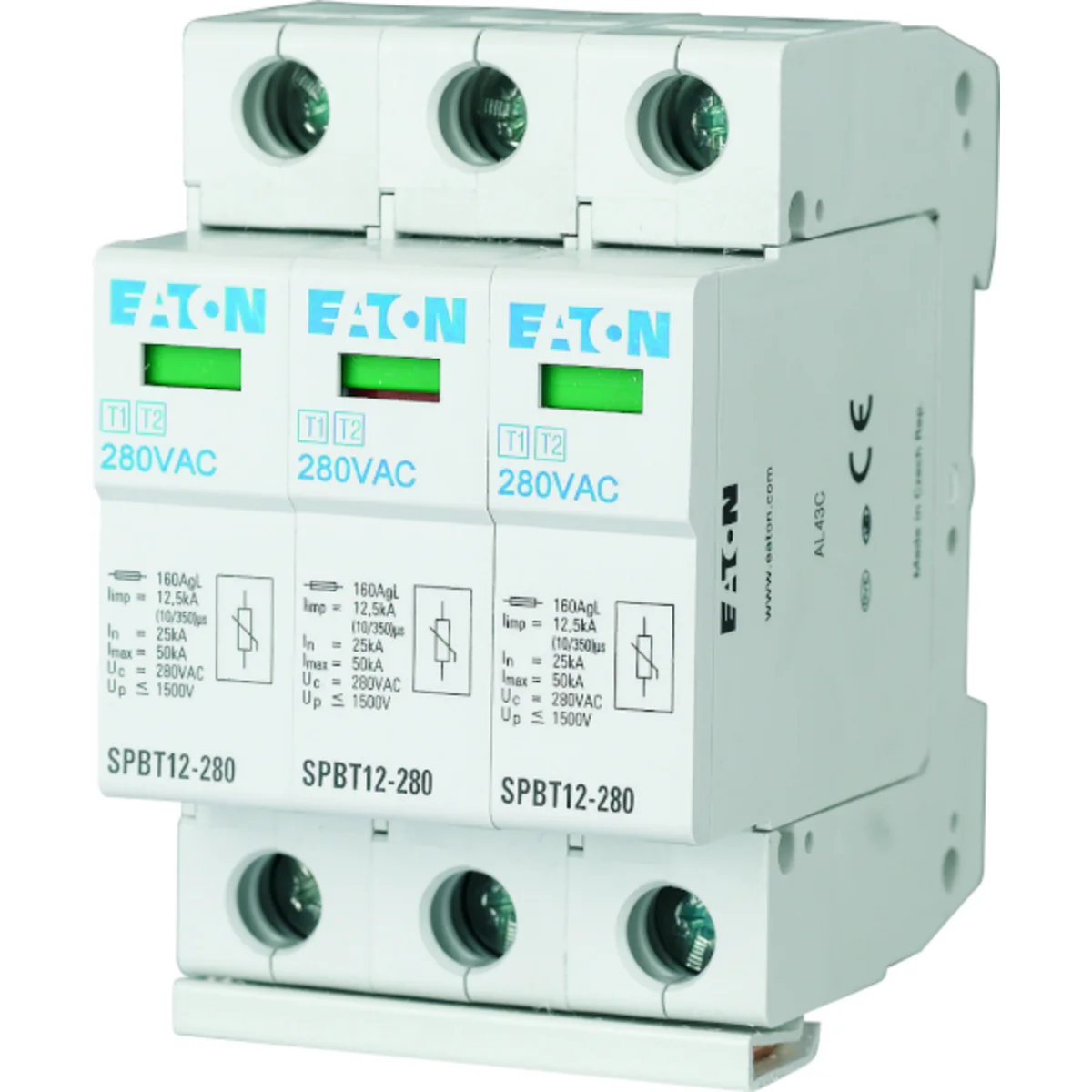

• Typ SPBT12-280 dedykowany w szczególności do zastosowania w rozdzielnicach domów jednorodzinnych
prąd udarowy Iimp (10/350) μs = 12,5 kA / biegun; III i IV klasa ochrony odgromowej
• Typ SP-B+C przeznaczony w szczególności dla obiektów użyteczności publicznej i przemysłu prąd udarowy Iimp (10/350) μs = 100 kA; I,II, III i IV klasa ochrony odgromowej
• Zestawy montuje się w miejscach wprowadzeń instalacji elektrycznej do budynku (w / obok złącza lub rozdzielnicy głównej nn)
• Poziom ochrony Up < 1,5 kV
• Wymienne moduły
• Budowa szczelna – brak wydmuchu gazów na zewnątrz

Zastosowanie

system TN-C

Pozostałe dane techniczne

Układ sieci DC

nie
Układ sieci TN

tak
Układ sieci TN-C-S

tak
Układ sieci TT

nie
Liczba biegunów

3
Najwyższe napięcie trwałej pracy AC

280 V
Znamionowe napięcie AC

280 V
Maksymalne napięcie instalacji fotowoltaicznej

0 V
Poziom ochrony L-N

0 kV
Poziom ochrony N-PE

0 kV
Poziom ochrony (DC + / DC - -PE)

0 kV
Energia właściwa (W/R)

39.1 kJ/Ω
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

160 A
Rozmiar

3 moduły
Maks. przekrój przewodu elastycznego

35 mm²
Sygnalizacja zadziałania na urządzeniu

Optyczny
Zintegrowane dobezpieczenie

nie
Technologia szczeliny iskrowej do przełączania napięcia

nie
Stopień ochrony (IP)

IP20

Układ sieci IT

nie
Układ sieci TN-C

tak
Układ sieci TN-S

tak
Inny układ sieci

tak
Prąd udarowy (10/350 µs)

12.5 kA
Najwyższe napięcie trwałej pracy DC

0 V
Znamionowe napięcie DC

0 V
Poziom ochrony

1.5 kV
Poziom ochrony L-PE

1.5 kV
Poziom ochrony (DC + - DC-)

0 kV
Zdolność gaszenia prądu następczego

0 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

0 A
Sposób montażu

Szyna montażowa DIN TH-35 mm
Maks. przekrój przewodu (jedno-/wielodrutowego)

25 mm²
Ze stykiem sygnalizacyjnym

nie
Klasa ochronności

Typ 1+2
Energetycznie skoordynowana ochrona urządzenia końcowego

nie
Zabezpieczenie przed przetężeniem

nie

Rodzaj opakowania	Skrzynia	Karton
Ilość	1 szt.	40 szt.
Waga (kg)	0,447	18,125
Objętość (m3)	0,000	0,016
Szerokość (m)	0,055	0,180
Długość (m)	0,086	0,385
Głębokość (m)	0,075	0,230
