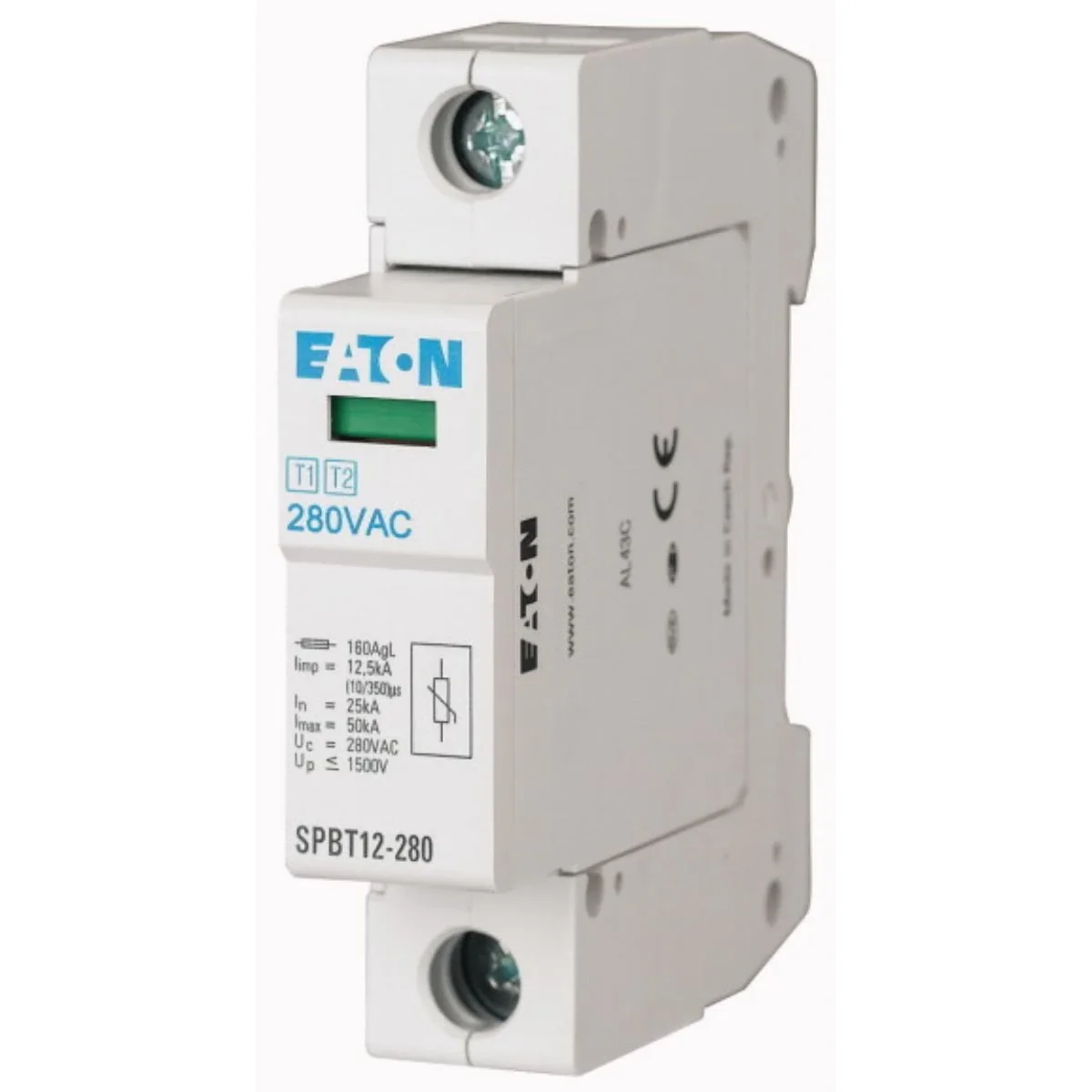

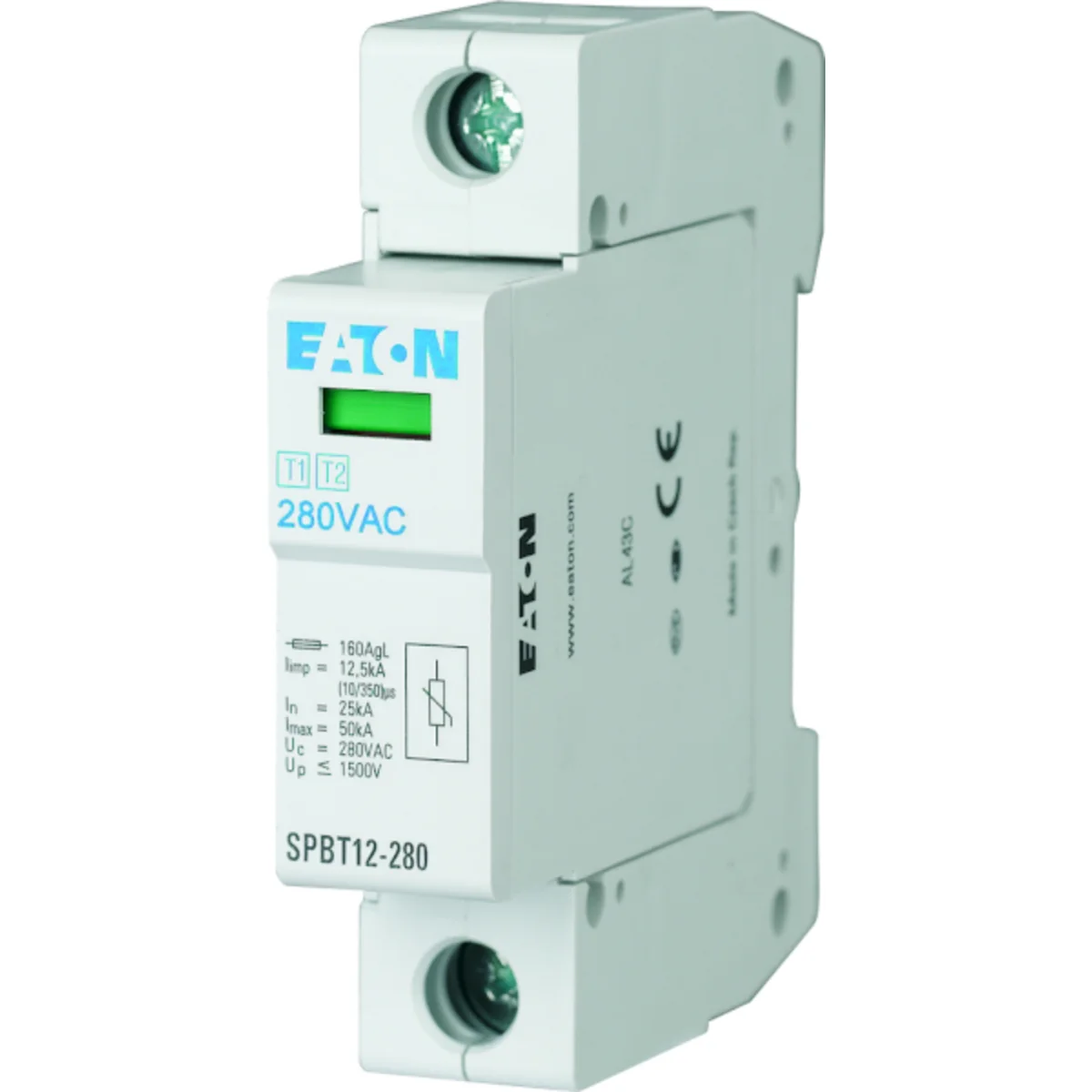

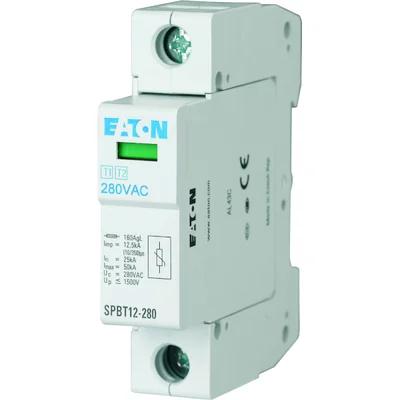

Ogranicznik przepięć typ 1+2 (klasa B+C) SPBT12-280/1 158306

Indeks lokalny:
AOG059MOEL
Nr katalogowy:
158306
Kod EAN:
4015081548842
Producent: EATON
Zastosowanie: Odbiorniki jednofazowe
Cena:
132,59 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
12
)
Drukuj

Opis produktu

Dwustopniowe ograniczniki przepięć typu 1+2 (klasy B+C)
• Typ SPBT12-280 dedykowany w szczególności do zastosowania w rozdzielnicach domów jednorodzinnych prąd udarowy Iimp (10/350) μs = 12, 5 kA / biegun; III i IV klasa ochrony odgromowej
• Typ SP-B+C przeznaczony w szczególności dla obiektów użyteczności publicznej i przemysłu prąd udarowy Iimp (10/350) μs = 100 kA; I, II, III i IV klasa ochrony odgromowej
• Zestawy montuje się w miejscach wprowadzeń instalacji elektrycznej do budynku (w / obok złącza lub rozdzielnicy głównej nn)
• Poziom ochrony Up < 1, 5 kV
• Wymienne moduły
• Budowa szczelna – brak wydmuchu gazów na zewnątrz



Dane techniczne

  • Zastosowanie
    Odbiorniki jednofazowe

Pozostałe dane techniczne

  • Układ sieci DC
    nie
  • Układ sieci TN
    tak
  • Układ sieci TN-C-S
    nie
  • Układ sieci TT
    nie
  • Liczba biegunów
    1
  • Najwyższe napięcie trwałej pracy AC
    280 V
  • Znamionowe napięcie AC
    280 V
  • Maksymalne napięcie instalacji fotowoltaicznej
    0 V
  • Poziom ochrony L-N
    0 kV
  • Poziom ochrony N-PE
    0 kV
  • Poziom ochrony (DC + / DC - -PE)
    0 kV
  • Energia właściwa (W/R)
    39.1 kJ/Ω
  • Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
    160 A
  • Rozmiar
    1 moduł
  • Maks. przekrój przewodu elastycznego
    35 mm²
  • Sygnalizacja zadziałania na urządzeniu
    Optyczny
  • Zintegrowane dobezpieczenie
    nie
  • Technologia szczeliny iskrowej do przełączania napięcia
    nie
  • Stopień ochrony (IP)
    IP20
  • Układ sieci IT
    nie
  • Układ sieci TN-C
    nie
  • Układ sieci TN-S
    tak
  • Inny układ sieci
    tak
  • Prąd udarowy (10/350 µs)
    12.5 kA
  • Najwyższe napięcie trwałej pracy DC
    0 V
  • Znamionowe napięcie DC
    0 V
  • Poziom ochrony
    1.5 kV
  • Poziom ochrony L-PE
    1.5 kV
  • Poziom ochrony (DC + - DC-)
    0 kV
  • Zdolność gaszenia prądu następczego
    0 kA
  • Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
    0 A
  • Sposób montażu
    Szyna montażowa DIN TH-35 mm
  • Maks. przekrój przewodu (jedno-/wielodrutowego)
    25 mm²
  • Ze stykiem sygnalizacyjnym
    nie
  • Klasa ochronności
    Typ 1+2
  • Energetycznie skoordynowana ochrona urządzenia końcowego
    nie
  • Zabezpieczenie przed przetężeniem
    nie

Opakowania zbiorcze

Rodzaj opakowania Skrzynia Karton Karton
Ilość 1 szt. 12 szt. 120 szt.
Waga (kg) 0,142 1,699 17,090
Objętość (m3) 0,000 0,001 0,016
Szerokość (m) 0,020 0,086 0,180
Długość (m) 0,082 0,218 0,385
Głębokość (m) 0,067 0,074 0,230
