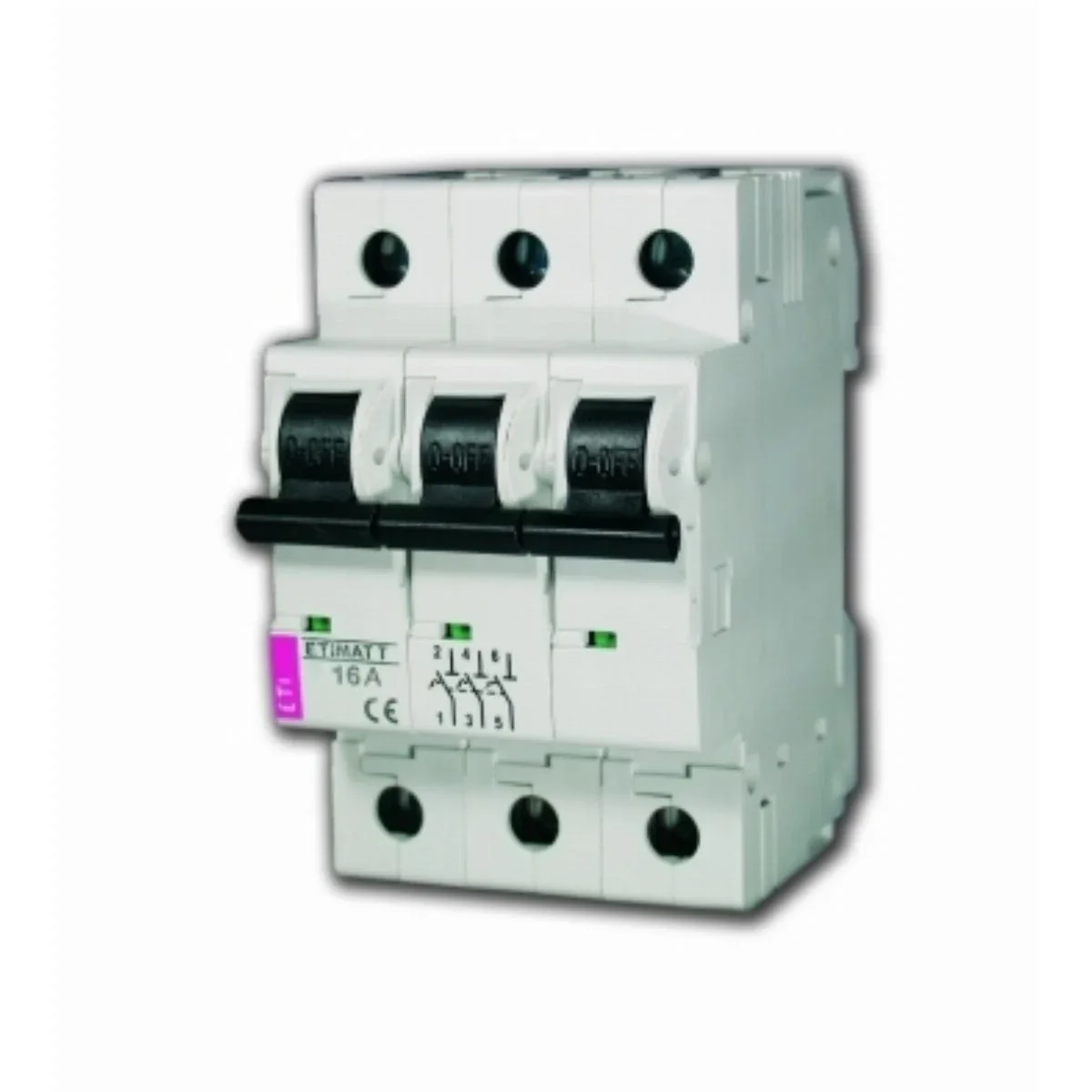

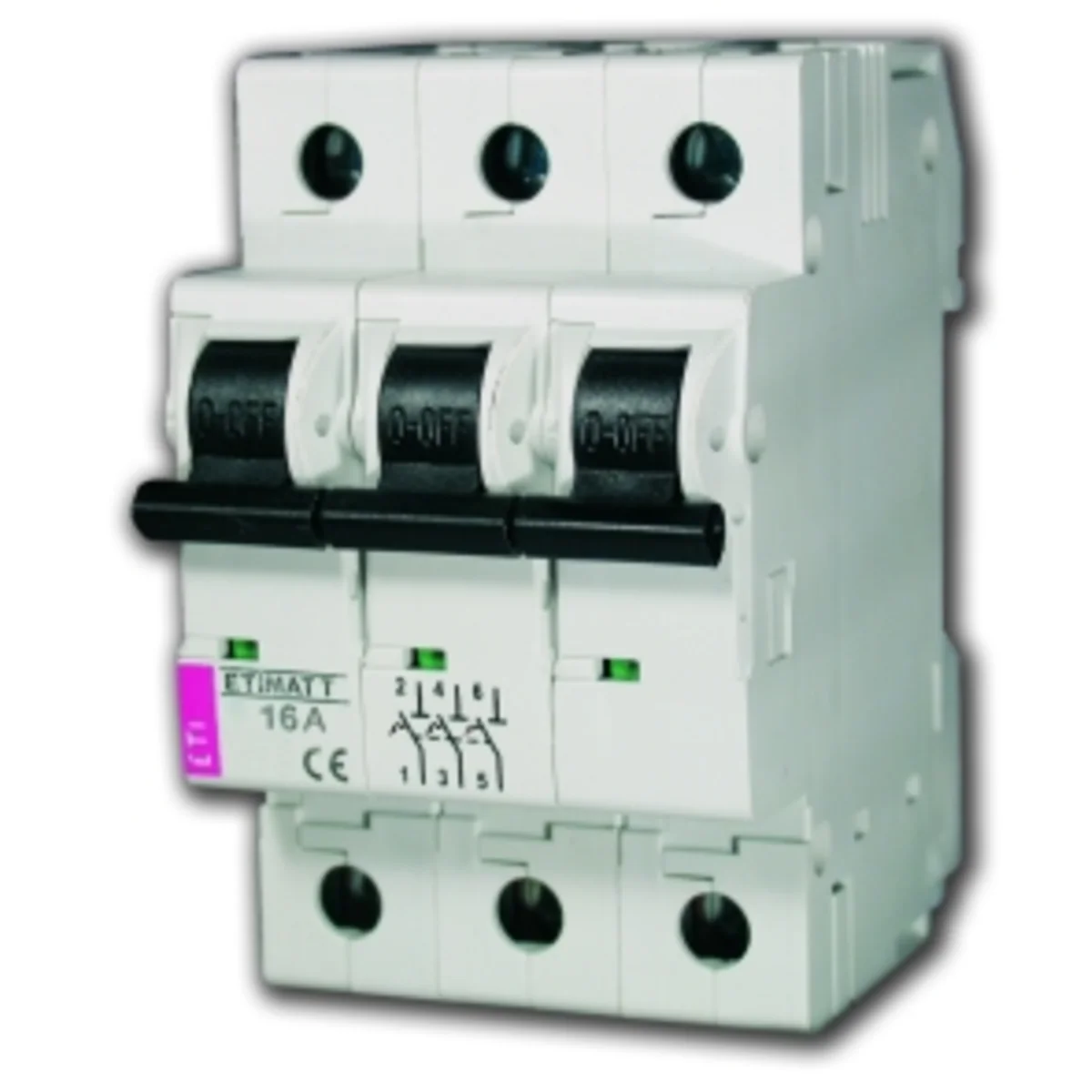

Ogranicznik mocy ETIMAT T (wyłącznik nadprądowy) jest przeznaczony do montażu w rozdzielnicy jako zabezpieczenie przedlicznikowe. Zadaniem tego zabezpieczenia jest selektywne wyłączanie w stosunku do zabezpieczenia nadprądowego odbiorcy Z4. Prąd znamionowy ogranicznika mocy ETIMAT T dobiera się do mocy przyłączeniowej/umownej odbiorcy. Ograniczniki mocy ETIMAT T w zakresie swoich prądów znamionowych zastępują wyłączniki selektywne. Ogranicznik mocy ETIMAT T jest wyłącznikiem nadprądowym pozbawionym członu zwarciowego i posiada tylko człon przeciążeniowy (termiczny). Wyłącznik zaplombowany (zablokowany dostęp do jego zacisków prądowych) instaluje się w rozdzielnicy tak, aby jego dźwignia napędowa była dostępna dla odbiorcy, który w razie samoczynnego zadziałania na skutek przekroczenia mocy przyłączeniowej lub z innych powodów może go samodzielnie załączyć bez wzywania ekipy zakładu energetycznego.

Zalety:

ogranicza (limituje) pobór energii elektrycznej
zapewnia selektywność przeciążeniową z innymi aparatami nadprądowymi
posiada możliwość plombowania.

Liczba biegunów

3
Pojemność zacisków

1-25 mm2, max. 3 Nm
Stopień ochrony

IP20
Waga [g]

340
Zwarciowa zdolność wyłączenia [kA]

6
PKWIU

27.12.22.0

Napięcie znamionowe [V]

230
Prąd znamionowy [A]

20
Temperatura pracy [°C]

od -25 do +50
Zgodność z normami

PN - EN 60898-12007
Napięcie izolacji [V]

500

Other technical data

Sposób montażu

Szyna DIN
Znamionowy prąd ciągły Iu

20 A

Znamionowy warunkowy prąd zwarciowy Iq

6 kA
Ogranicznik prądu zwarciowego

nie

Manufacturer details

Manufacturer

ETI-POLAM Sp. z o.o.
Address

06-100 Pułtusk Jana Pawła II 18
Tax identification number

5681370113

A kind of package	Pudełko	Pudełko
Quantity	4 pcs.	36 pcs.
Weight (kg)	1,440	-
Volume (m3)	0,002	-
Width (m)	0,092	-
Length (m)	0,220	-
Depth (m)	0,078	-
