ETITEC C T2 275/20 2+0 Ogranicznik przepięć T2 (C)

Niezawodne i sprawdzone ograniczniki przepięć ETITEC C T2

Ograniczniki przepięć ETITEC C T2 są przeznaczone do zastosowania wewnętrznego w podrozdzielnicy jako ograniczniki typu 2 zgodnie z normą EN 61643-11 oraz jako stopień II zgodnie z normą IEC 61643-11. Stanowią drugi stopień zabezpieczenia przed przepięciami wywołanymi pośrednim wyładowaniem atmosferycznym lub przepięciami łączeniowymi. W przypadku uszkodzenia urządzenia aktywuje się wewnętrzne zabezpieczenie termiczne oraz sygnalizacja uszkodzenia. W takiej sytuacji wymienia się wyłącznie wstawkę warystorową, bez konieczności wymiany podstawy, która jest zamocowana na szynie TH35. Ogranicznik ETITEC C T2 255/20 G to ogranicznik iskiernikowy przeznaczony do zabezpieczenia przed przepięciami wywołanymi pośrednim wyładowaniem atmosferycznym. Zapewnia galwaniczne odseparowanie przewodu N od przewodu PE w układzie sieci TT.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002440397

Symbol artykułu:

Typ produktu określony przez producenta.

ETITEC C T2 275/20 2+0

Typ wg EN/IEC:

Ograniczniki typu T2 (II) to rozwiązanie przeznaczone do zabezpieczenia przed przepięciami wywołanymi pośrednim wyładowaniem atmosferycznym lub przepięciami łączeniowymi.

T2, II

Najwyższe napięcie trwałej pracy U_c [V]:

Maksymalne napięcie, jakie może być trwale przykładane do ogranicznika przepięć bez zadziałania

275

Napięcie znamionowe U_n [V]:

Standardowe napięcie, dla którego urządzenie zostało zaprojektowane do pracy.

230

Przepięcie dorywcze TOV U_T:

TOV (Temporary OverVoltage) to przepięcia przemijające o podwyższonym napięciu. Występują np.: na skutek zaniku przewodu neutralnego, asymetrii w sieci lub nieprawidłowej pracy urządzeń.

442V/120min
bezpieczne odłaczenie

Znamionowy prąd wyładowczy 8/20μs I_n [kA]:

Prąd wyładowczy o impulsie 8/20 μs, jaki urządzenie może wytrzymać wielokrotnie podczas normalnej pracy.

Maksymalny prąd wyładowczy 8/20μs I_max [kA]:

Najwyższy prąd impulsowy (8/20μs), jaki urządzenie może odprowadzić jednokrotnie bez uszkodzenia.

Poziom ochrony U_p [kV]:

Maksymalne napięcie, jakie pojawi się na wyjściu ogranicznika podczas zadziałania

<1,5

Wewnętrze zabezpieczenie termiczne:

Zintegrowany układ, który odłącza ogranicznik od instalacji w przypadku przegrzania, zapobiegając jego uszkodzeniu lub pożarowi.

tak

Zabezpieczenie wstępne jeżeli zab. główne jest > 125A:

Wskazanie, że wymagane jest dodatkowe zabezpieczenie przy prądzie głównym powyżej 125A.

125A gG (max.)

Stopień ochrony IP:

Klasa szczelności obudowy określająca odporność na wnikanie ciał stałych i wody.

IP20

Technologia elementu zabezpieczającego:

Wskazuje na rodzaj zastosowanego komponentu wewnętrznego w ograniczniku przepięć. W technice nn używa się głównie trzech typów: warystory (MOV), iskierniki (GDT), kombinowane (MOV+GDT).

MOV

Ilość biegunów:

Ograniczniki przepięć występują w wersji 1, 2, 3 lub 4 polowej.

Ilość modułów:

Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.

Układ wewnętrzny:

Pierwsza cyfra w oznaczeniu 1+0, 2+0, itp. oznacza ilość modułów z warystorami, 2-ga cyfra 1 oznacza biegun N-PE z iskiernikiem.

2+0

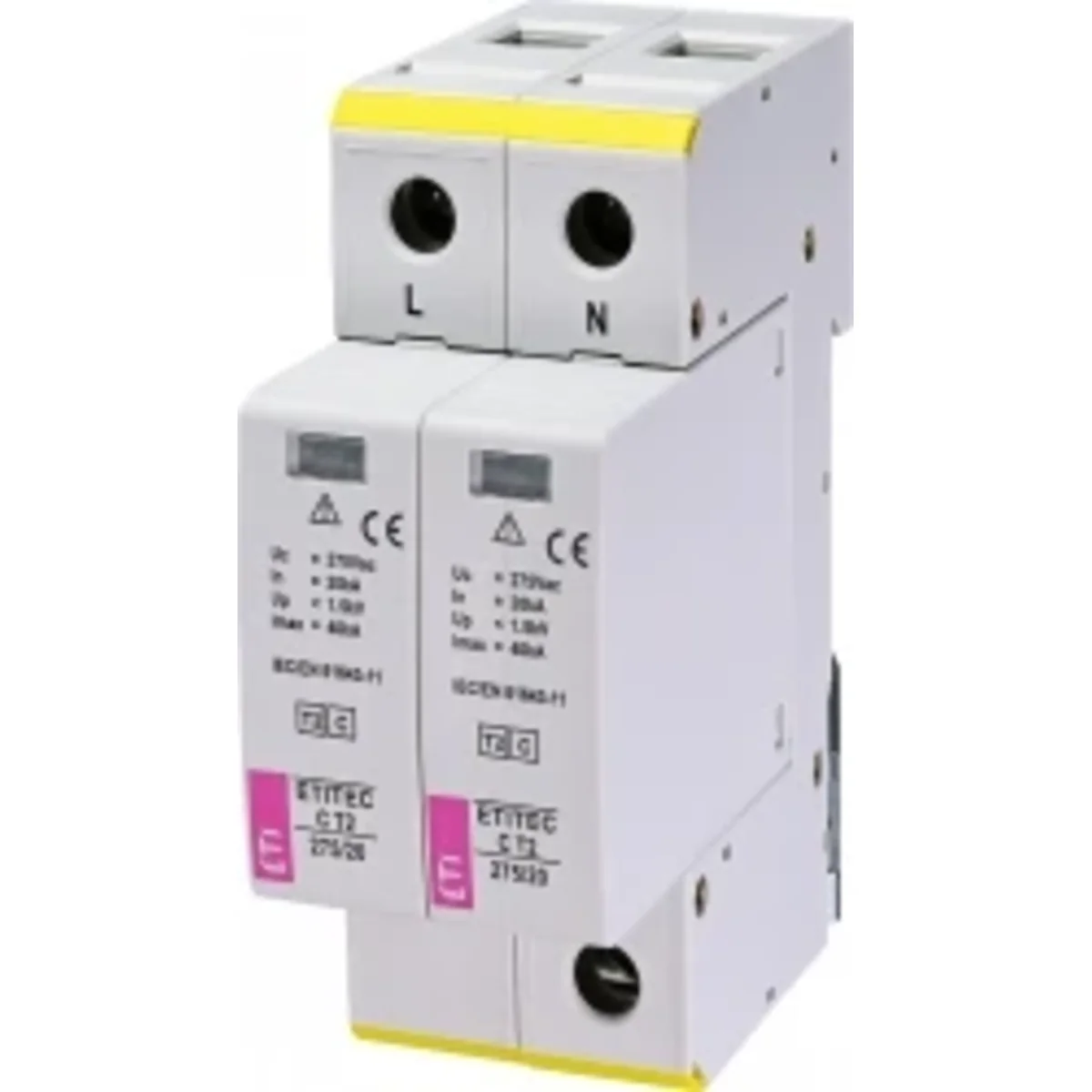

Zdjęcie produktu

Zalety produktu

Każdy ogranicznik przepięć zawiera ochronę termiczną, która odłącza go od sieci, jeśli prąd przekroczy maksymalną dopuszczalną wartość (I_max).

Wykonane z wysokiej jakości warystorów.

Oznaczenie zawiera kluczowe parametry techniczne i szczegóły dotyczące połączenia, w tym maksymalne przekroje przewodów: 35 mm² (drut) i 25 mm² (wielodrut).

Wskaźnik stanu warystora: czerwony – uszkodzenie, zielony – sprawny.

Wszystkie ograniczniki przepięć posiadają elementy pozycjonujące, zapobiegające niewłaściwemu montażowi modułów innego ogranicznika przepięć.

Iskiernik (GDT) jest stosowany jako izolacja galwaniczna pomiędzy przewodami N i PE w ukłdach sieci TT.

Wyjmowane samozatrzaskowe styki do zdalnego sygnalizowania uszkodzeń (RC). Tylko dla typu ETIETC C T2 275/20…RC.

Metalowy zatrzask do szybkiego montażu na szynie DIN.

Specjalne szyny zbiorcze IZ16/.../ETITEC do połączenia jednobiegunowych aparatów.

Rysunek wymiarowy

Układy wewnętrzne

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!

Una specie di pacchetto	BX	BX
Quantità	1 pezzi	7 pezzi
Peso (kg)	0,273	1,992
Volume (m3)	0,000	0,003
Larghezza (m)	0,040	0,298
Lunghezza (m)	0,075	0,079
Profondità (m)	0,105	0,112
