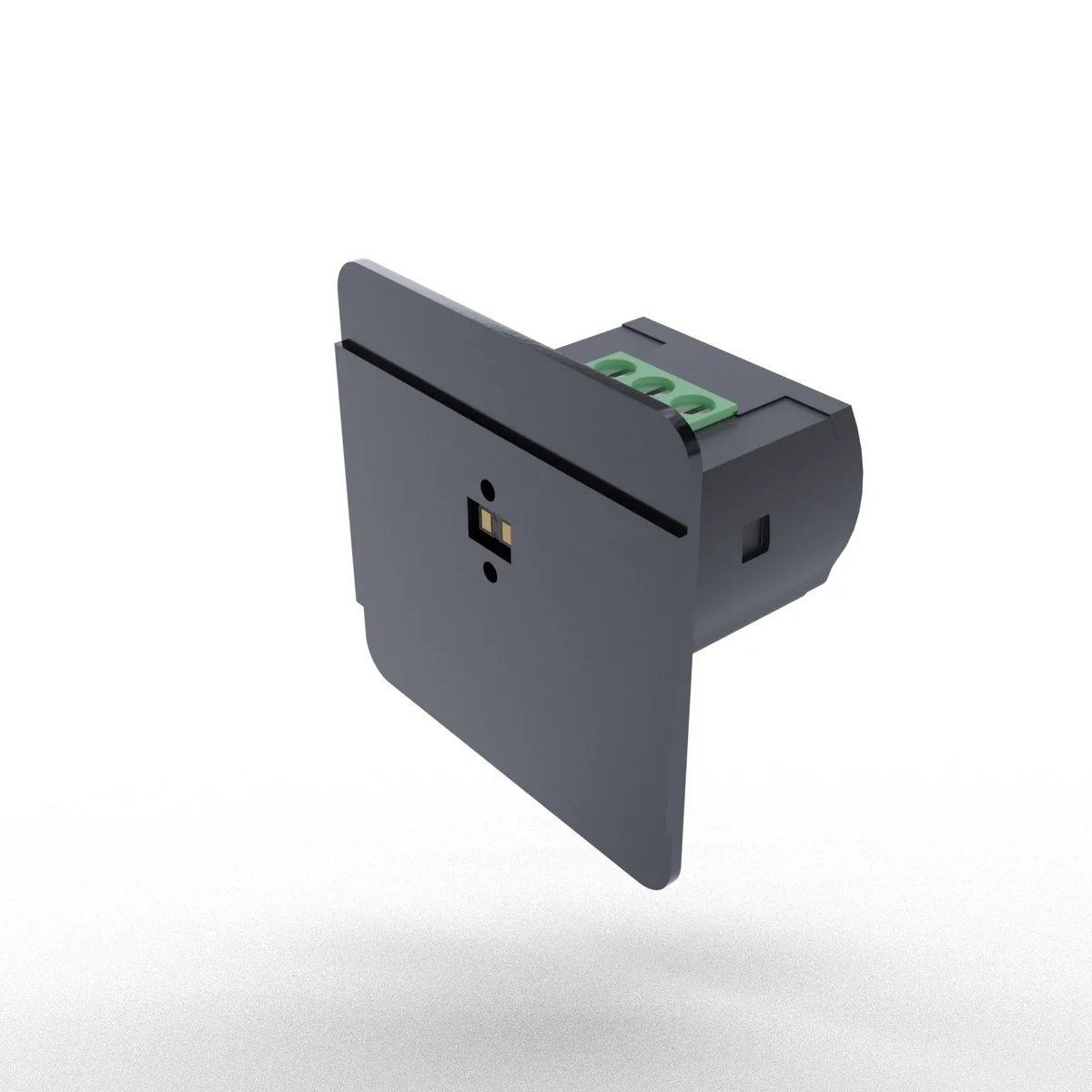

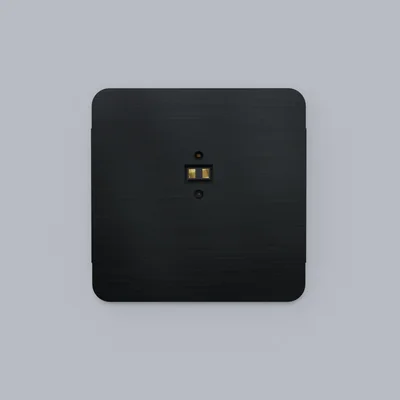

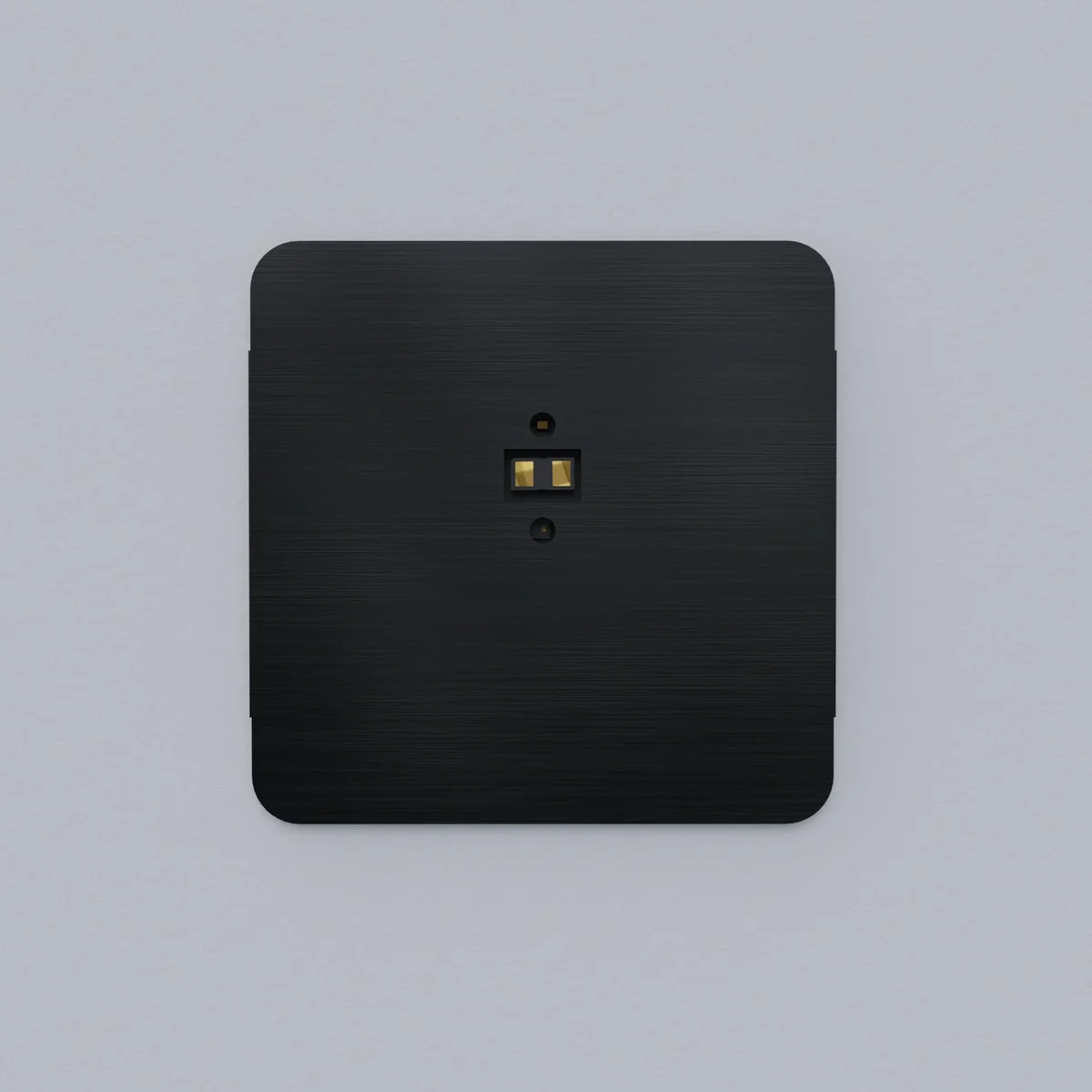

Laserowy czujnik odległości typu ToF czarny DRL-12-9

Indeks lokalny:
APK018FIFQ
Nr katalogowy:
DRL-12-9
Kod EAN:
5902431674421
Producent: F&F
Kolor: Czarny
Maksymalny prąd obciążenia [A]: 4
Moment dokręcania [Nm]: 0,4
Cena:
82,18 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 23 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Laserowy czujnik odległości od producenta F&F. Numer katalogowy produktu to DRL-12-9. Przeznaczony do sterowania oświetleniem na korytarzach i klatkach schodowych.. Zasada działania laserowego czujnika odległosci typu Time of Flight polega na emisji wiązki światła i pomiaru opóźnienia światła, które powraca na skutek odbicia się od przeszkody. Pozwala to precyzyjnie określić odległość obiektu. Następnie ta odległość jest porównywana z nastawionym zakresem detekcji. Jeżeli coś pojawi się w odległości mniejszej od wskazanej wartości, następuje załączenie światła. Takie rozwiązanie  doskonale sprawdza się do załączania obwodów oświetleniowych, np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.



  • zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
  • czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
  • regulowany czas podtrzymania załączenia światła;
  • możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
  • funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych1);
  • możliwość wyzwalania sterowników kaskadowych AS-225;
  • niewielkie rozmiary, montaż w puszce ø35 mm, dostarczanej wraz z czujnikiem;
  • dioda LED sygnalizująca stan pracy czujnika;
  • zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.



Parametry

  • Pole detekcji: 0,1÷2,0 m regulowane.
  • Czas załączenia odbiornika - regulowany: 0÷10 min.
  • Rodzaj detekcji: czujnik laserowy ToF.
  • Długość fali: 940 nm.
  • Bezpieczeństwo: klasa 1.
  • Przyłącze: zaciski śrubowe 2,5 mm².
  • Temperatura pracy: -10÷45°C.
  • Wymiary: zewnętrzne 45×45×1,5 mm; wewnętrzne (puszka) ø35 mm, głębokość 45 mm.

Dane techniczne

  • Kolor
    Czarny
  • Moment dokręcania [Nm]
    0,4
  • Pobór mocy [W]
    0,3
  • Stopień ochrony
    IP40
  • Typ zacisków
    Gwintowe
  • Maksymalny prąd obciążenia [A]
    4
  • Montaż
    Podtynkowy
  • Próg zadziałania - regulowany [Lx]
    2÷500
  • Napięcie zasilania DC [V]
    9÷27
  • PKWIU
    27.12.24.0

Pozostałe dane techniczne

  • Model
    Czujnik ruchu
  • Z interfejsem DALI
    nie
  • Sterowanie HVAC
    nie
  • Wymuszone wyłączenie
    nie
  • Zabezpieczenie przed skradaniem
    nie
  • Kąt skanowania
    10 °
  • Przełącznik mostkujący
    nie
  • Maksymalne pole detekcji czujnika obecności
    1 m²
  • Średnica pola detekcji na powierzchni
    1 m
  • Sterowanie zdalne
    nie
  • Regulowana wartość nastawy czułości
    tak
  • Z elementem sygnalizacyjnym
    tak
  • Do montażu sufitowego
    nie
  • Funkcja ściemniania
    tak
  • Typ połączenia
    Zacisk śrubowy
  • Gatunek materiału
    Stal szlachetna
  • Zabezpieczenie powierzchni
    Inne
  • Kolor
    Stal szlachetna
  • Stopień ochrony (IP)
    IP20
  • Rodzaj napięcia
    DC
  • Minimalny czas załączenia
    1 s
  • Opóźnienie wyłączania
    1 s
  • Czułość progowa jasności
    2 ... 500 lx
  • Do obciążeń pojemnościowych
    tak
  • Maksymalny prąd załączania
    4 A
  • Wejście modułów dodatkowych
    nie
  • Szerokość
    45 mm
  • Głębokość
    45 mm
  • Szerokość wbudowania
    35 mm
  • Długość wbudowania
    45 mm
  • Min. głębokość puszki montażowej
    45 mm
  • Rodzaj czujnika
    Inne
  • Regulacja stałego poziomu oświetlenia
    tak
  • Wymuszone załączenie
    tak
  • Strefa dla zwierząt
    nie
  • Możliwość łączenia w sieć
    tak
  • Nadzór klatek schodowych
    tak
  • Maksymalny zasięg boczny
    0 m
  • Maksymalny zasięg na wprost
    2 m
  • Do transmisji bezprzewodowej
    nie
  • Ze zdalnym sterowaniem
    nie
  • Regulowana wartość progowa natężenia światła
    tak
  • Funkcja uczenia wartości progowej natężenia światła
    nie
  • Do montażu ściennego
    tak
  • Sposób montażu
    Montaż podtynkowy
  • Materiał
    Metal
  • Bezhalogenowe
    nie
  • Model antybakteryjny
    nie
  • Przezroczysty
    nie
  • Odporność udarowa
    IK00
  • Napięcie znamionowe
    12 V
  • Maksymalny czas załączenia
    10 min
  • Opóźnienie załączania
    1 s
  • Maksymalna moc łączeniowa
    50 W
  • Liczba stref wykrywania
    1
  • Minimalny prąd załączania
    0.1 A
  • Z funkcją alarmu
    nie
  • Wysokość
    45 mm
  • Średnica
    35 mm
  • Głębokość wbudowania
    45 mm
  • Średnica wbudowania
    35 mm
