Czujnik ruchu na podczerwień do zastosowania w wąskich korytarzach

Z funkcją czujnika obecności

Czujnik ruchu pozwala na automatyczne, czasowe włączenie światła w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże itp.
Czujnik ruchu może pracować wewnątrz i na zewnątrz pomieszczeń. Na zewnątrz jedynie w miejscach, w których obudowa czujnika i jego punktów połączeń elektrycznych nie jest narażona na bezpośrednie opady deszczu lub śniegu oraz na zabryzganiae wodą lub inną cieczą.

Czujnik ruchu na podczerwień działa wykrywając przemieszczanie się źródeł ciepła, które znajdują się w obszarze jego działania. Istotnymi elementami wpływającymi na skuteczność detekcji są:

ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
wielkość poruszającego się obiektu,
kierunek oraz prędkość ruchu.

Efektywność czujnika ruchu na podczerwień będzie najmniejsza gdy:

temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu na podczerwień:

źródła światła znajdujące się w polu detekcji czujnika. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu na podczerwień jako poruszający się obiekt.

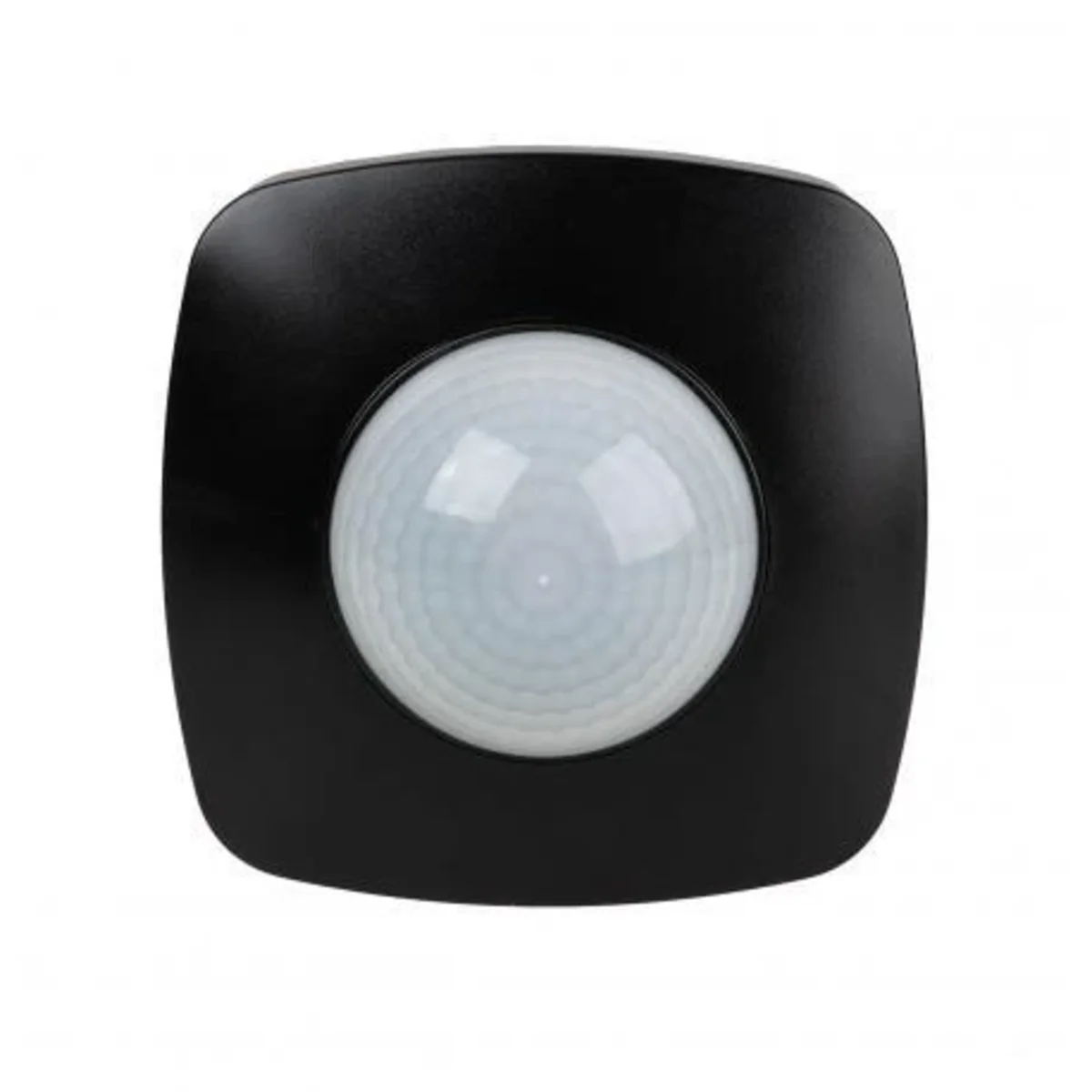

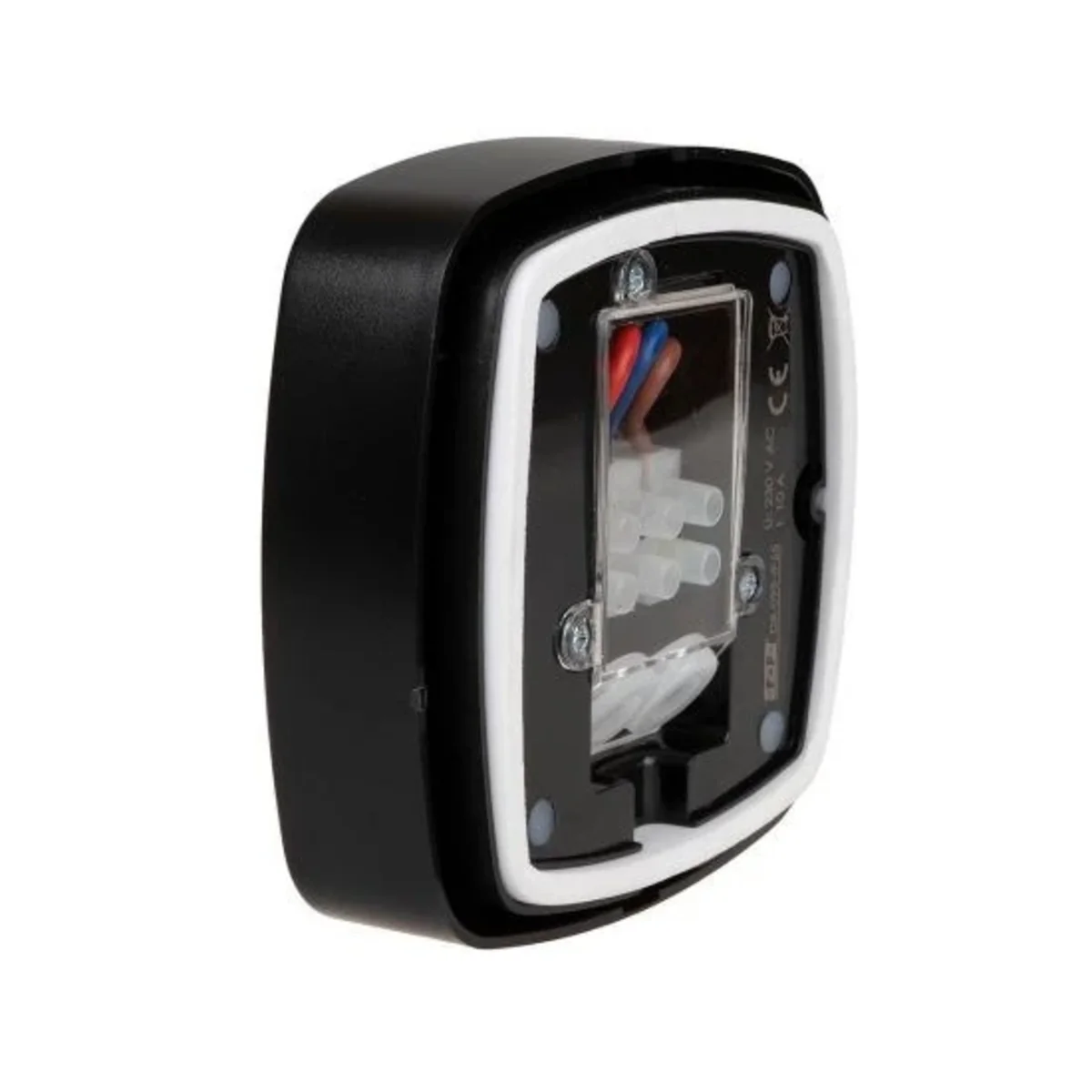

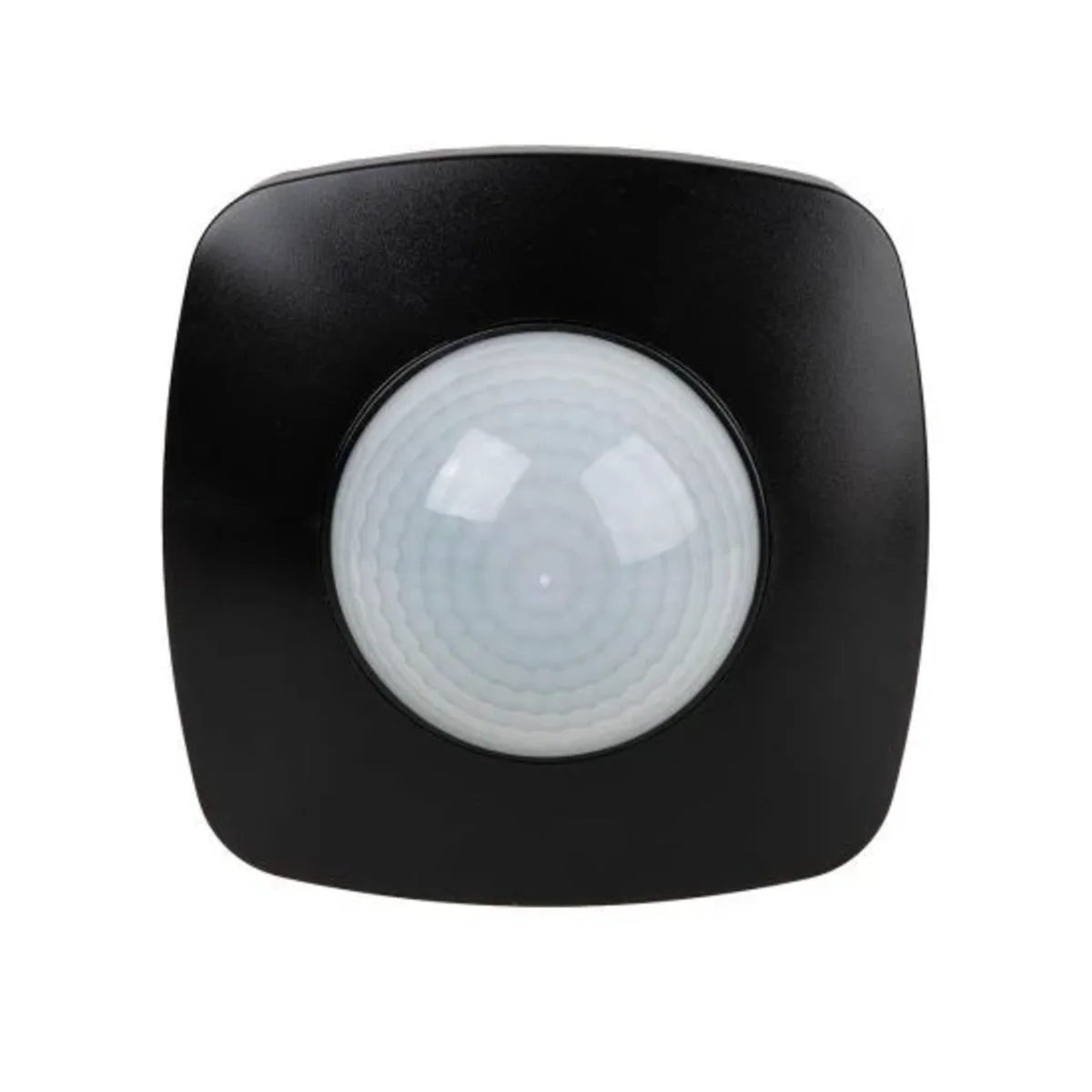

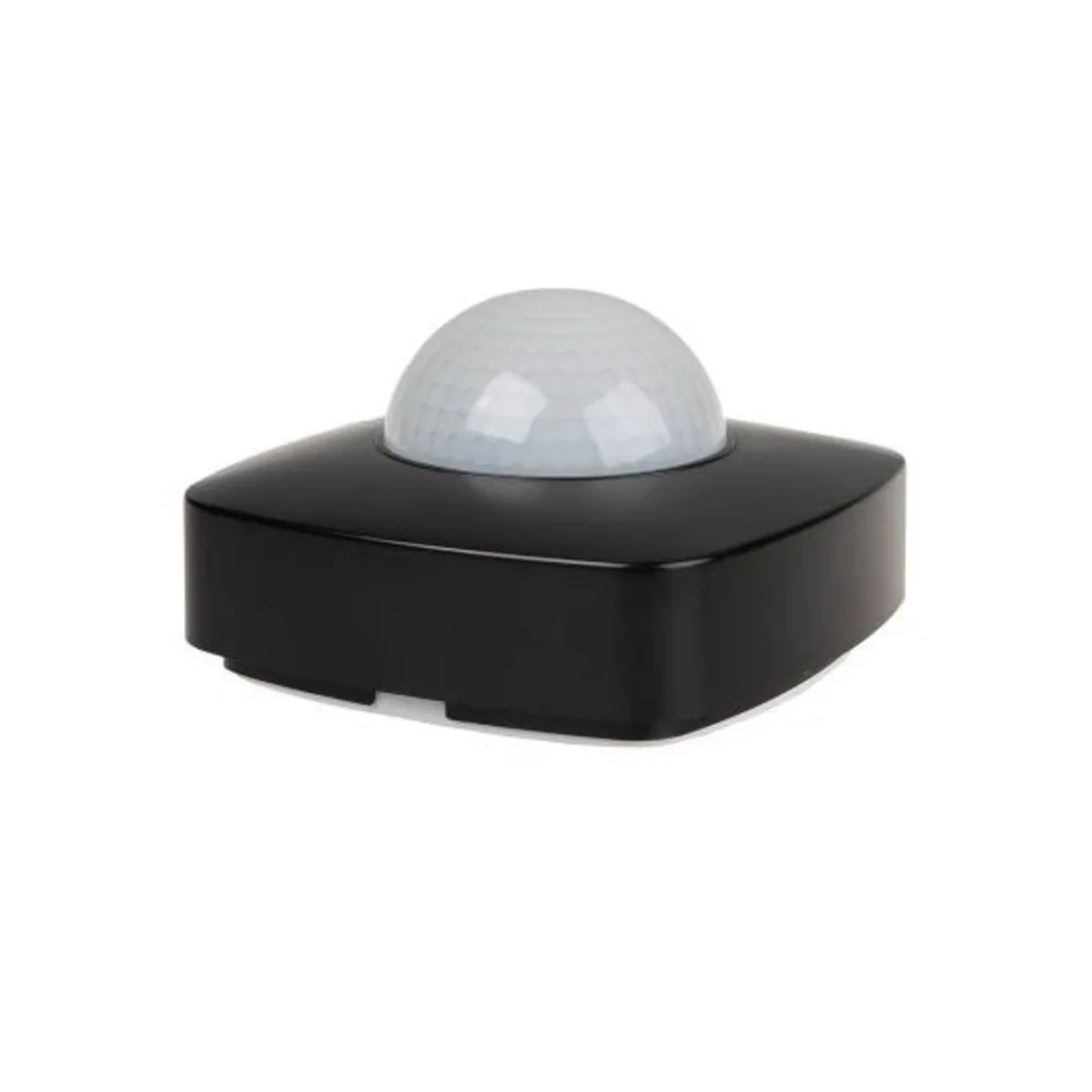

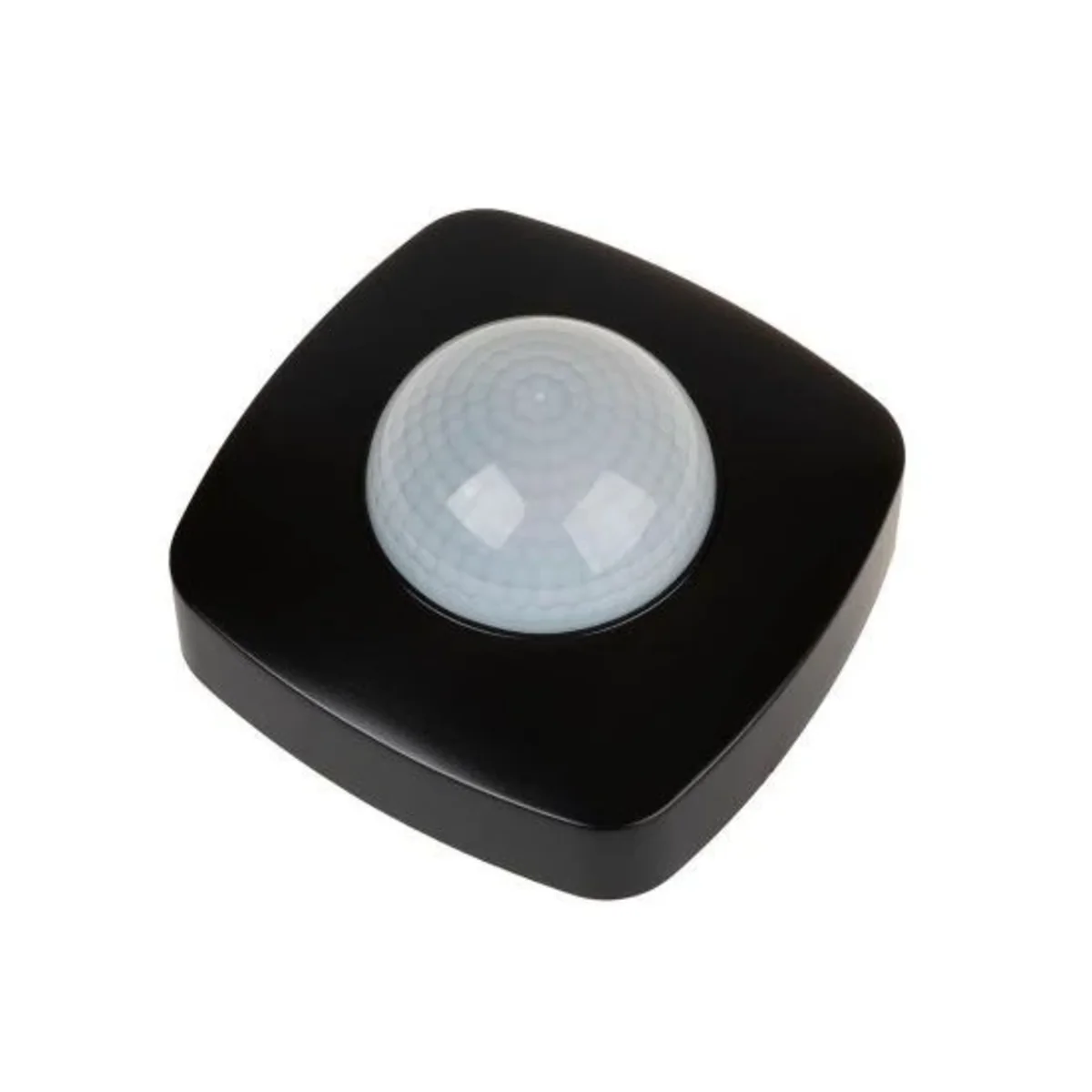

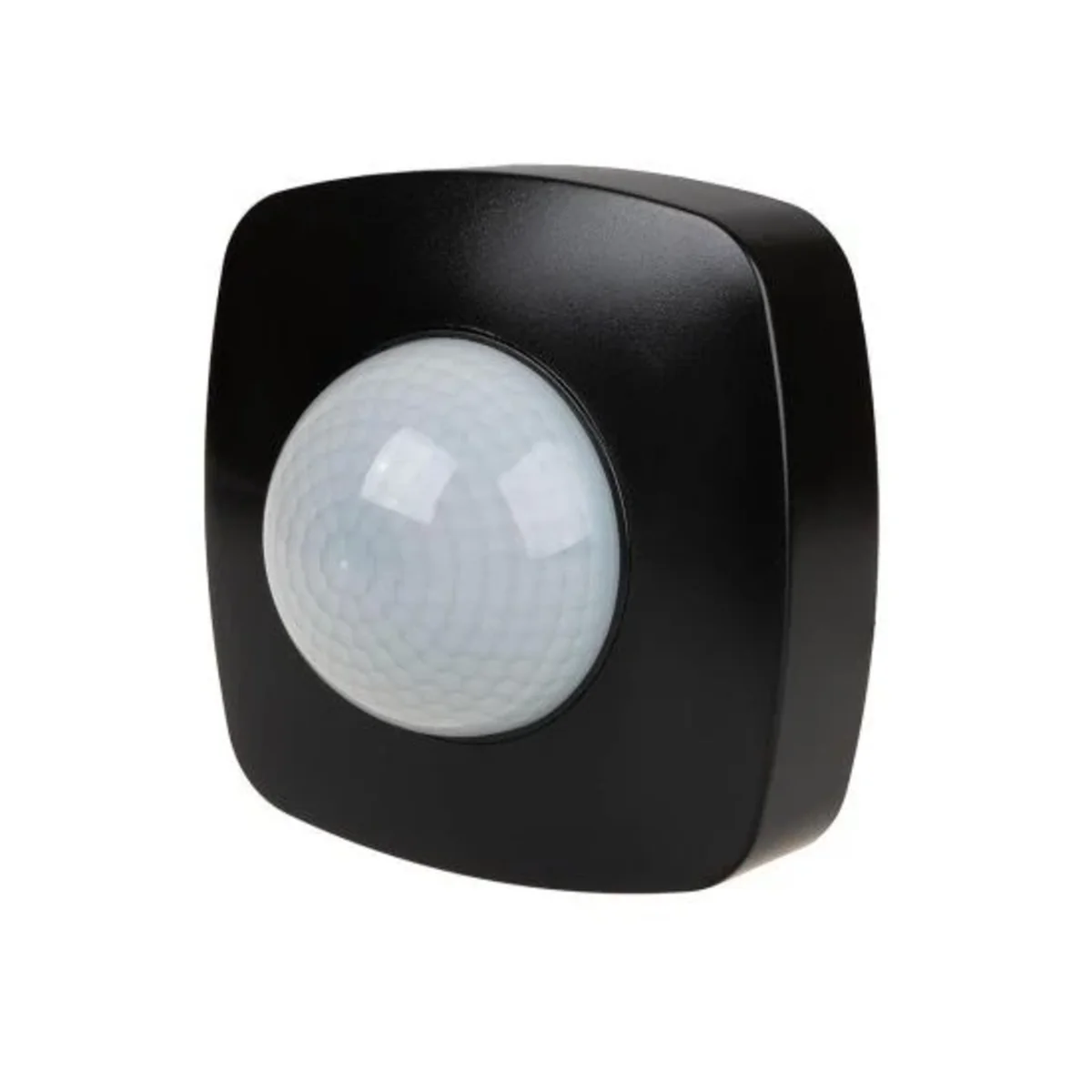

Charakter działania pozwala wykorzystać DR-09B-IP65 jako czujnik obecności. Obszar pola detekcji wynosi: dla obecności do 6 m średnicy, a dla ruchu do 20 m średnicy. Czujnik ruchu wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Moment aktywacji czujnika może być korygowany przez użytkownika potencjometrem. Dodatkowo istnieje możliwość regulacji czasu załączenia odbiornika w zakresie 10 s÷30 min.
