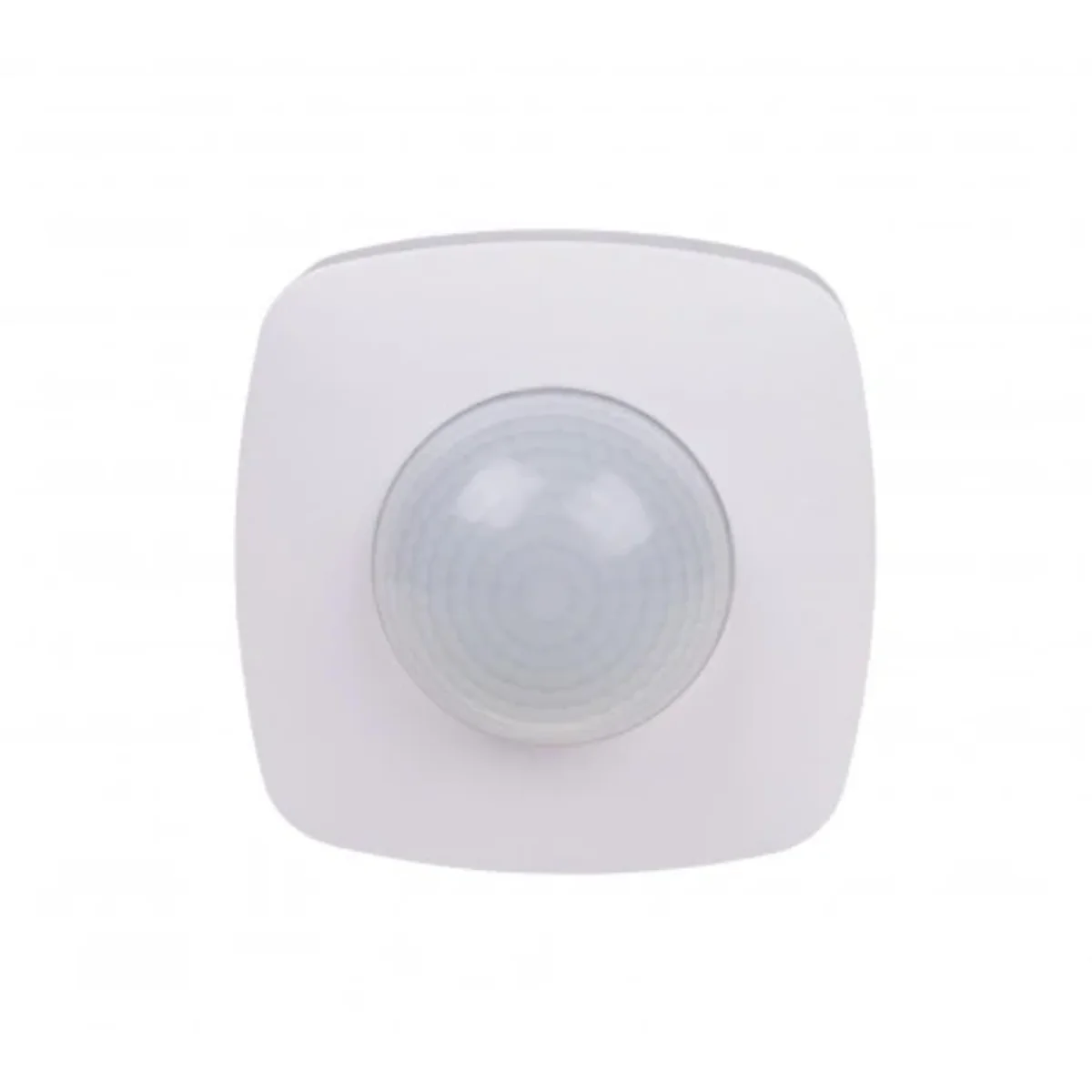

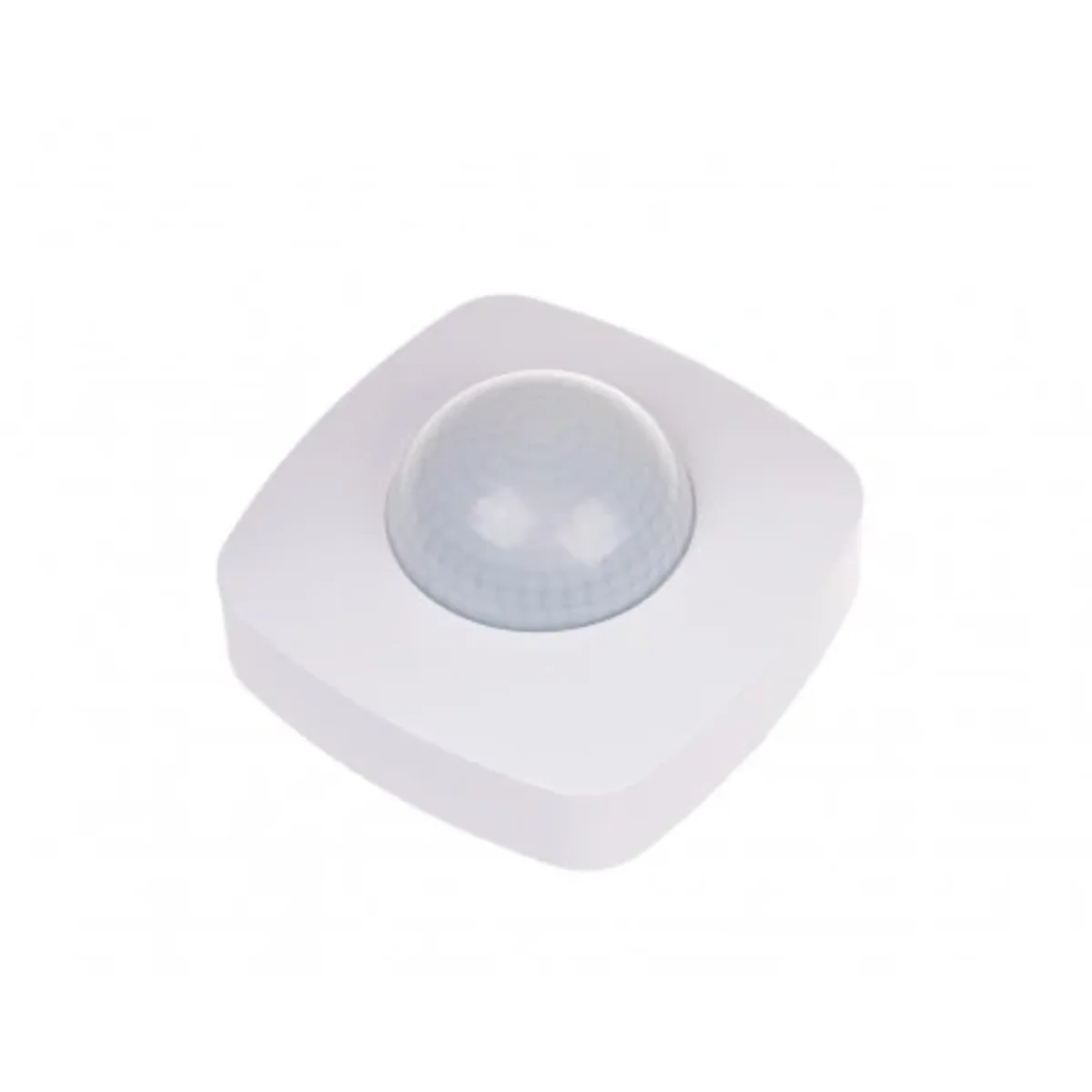

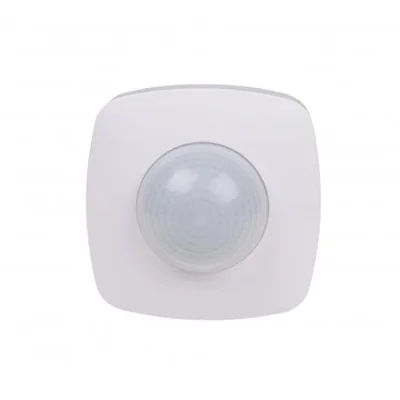

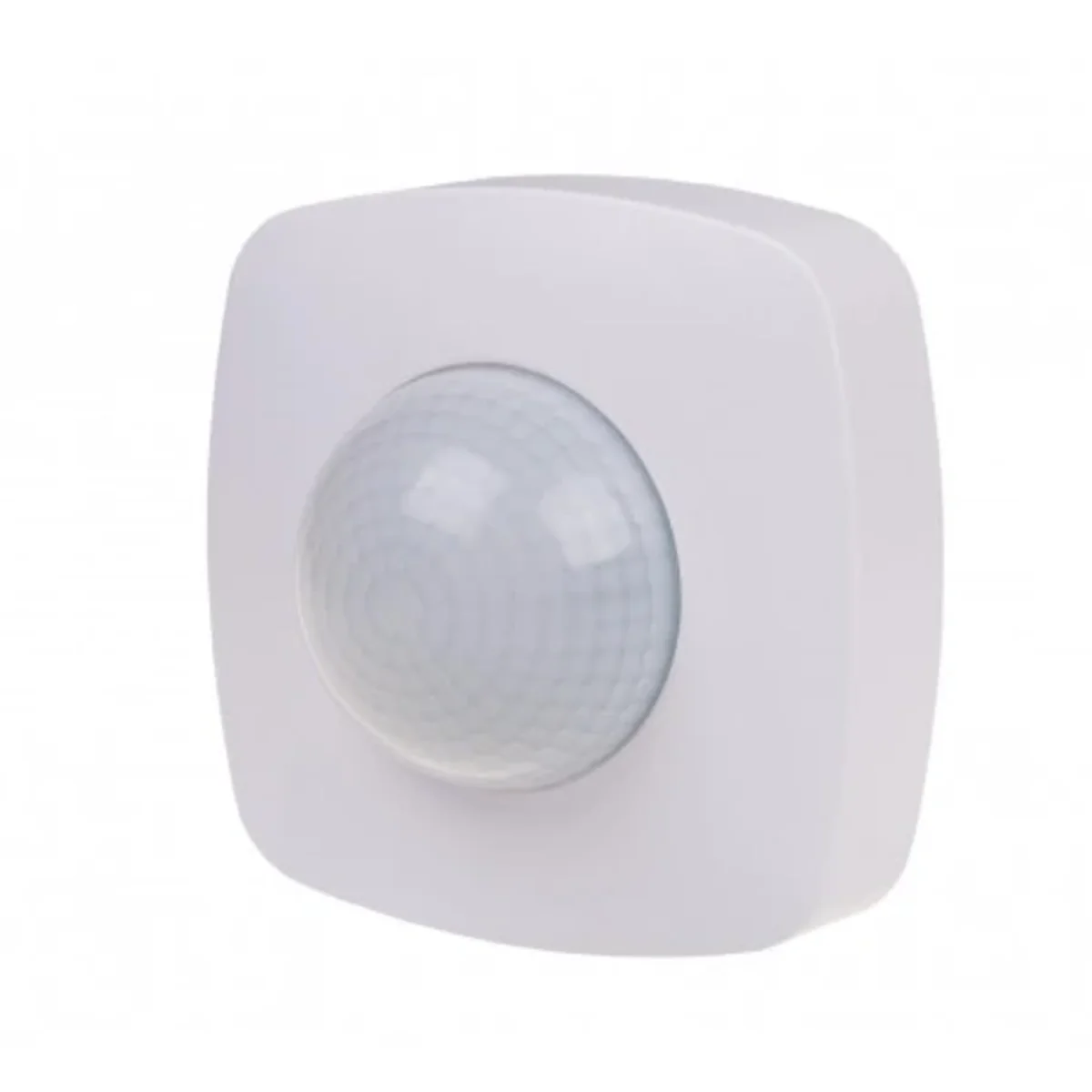

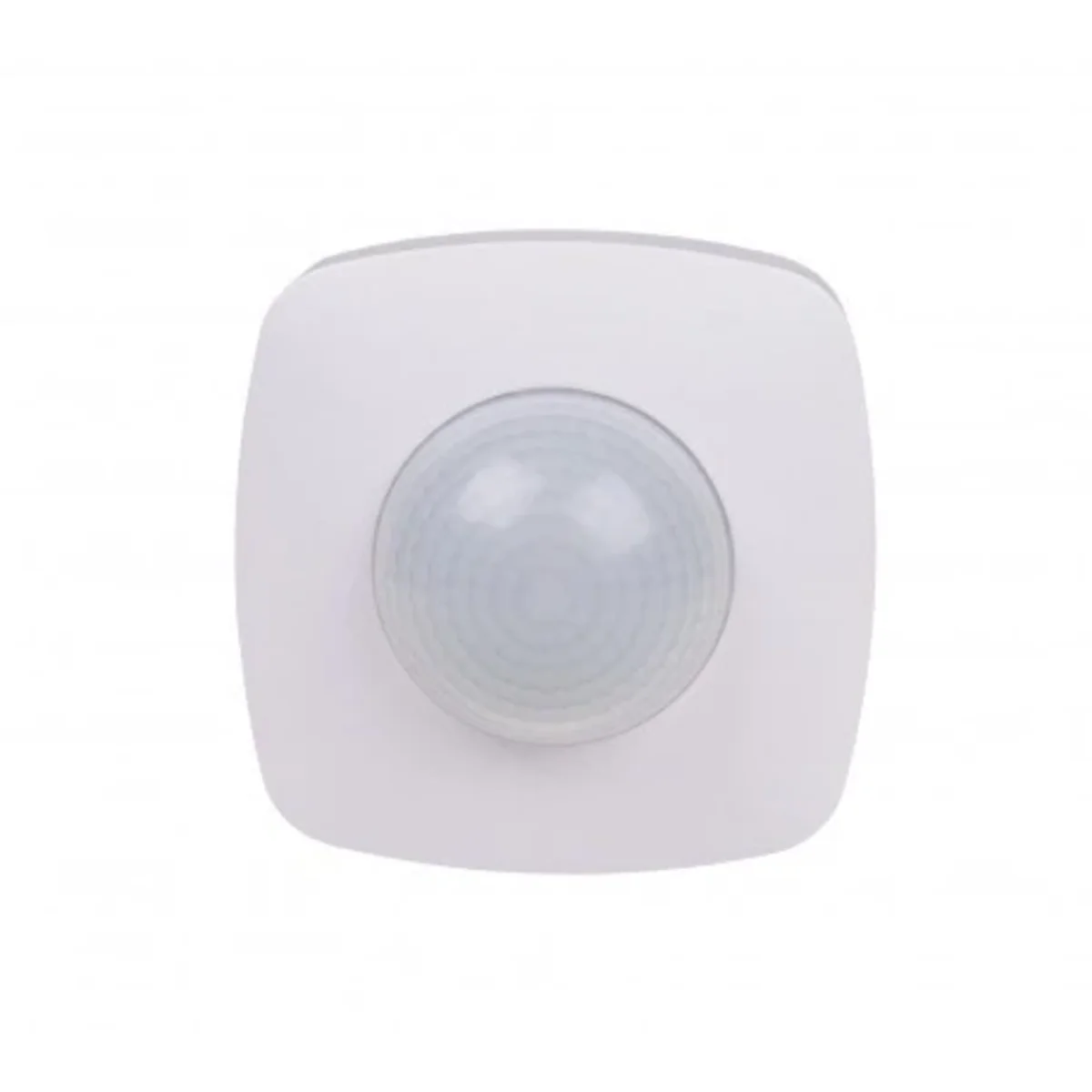

Czujnik ruchu na podczerwień do zastosowania w wąskich korytarzach z funkcją czujnika obecności DR-09

Czujnik ruchu na podczerwień do zastosowania w wąskich korytarzach z funkcją czujnika obecności od producenta F&F. Numer katalogowy produktu to DR-09. Pozwala na automatyczne, czasowe włączenie światła w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże itp. Czujnik ruchu może pracować wewnątrz i na zewnątrz pomieszczeń. Na zewnątrz jedynie  w miejscach, w których obudowa czujnika i  jego punktów połączeń elektrycznych nie jest narażona na bezpośrednie opady deszczu lub śniegu oraz na zabryzganiae wodą lub inną cieczą.

Czujnik ruchu na podczerwień działa wykrywając przemieszczanie się źródeł ciepła, które znajdują się w obszarze jego działania. Istotnymi elementami wpływającymi na skuteczność detekcji są:

• ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
• wielkość poruszającego się obiektu,
• kierunek oraz prędkość ruchu.

Efektywność czujnika ruchu na podczerwień będzie najmniejsza gdy:

• temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
• obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
• rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu na podczerwień:

• Źródła światła znajdujące się w polu detekcji czujnika. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu na podczerwień jako poruszający się obiekt.

Parametry

• Czas wyłączenia: 3 s ÷ 9 min. (± 2 min.).
• Próg aktywacji zmierzchowej: 3÷2000 Lx.
• Rodzaj detekcji: promieniowanie podczerwone.
• Przyłącze: zaciski 1,5 mm².
• Temperatura pracy: -20÷40°C.
• Wymiary: 102×102 mm, h: 55 mm.
