Złączka szynowa przelotowa SET AAP11 6/1.5/24C 2506370000

Indeks lokalny:
TES207WEID
Nr katalogowy:
2506370000
Kod EAN:
4050118520750
Producent: WEIDMULLER
Głębokość [mm]: 47
Kategoria przepięciowa: III
Kolor: Beżowy
Cena:
34,66 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

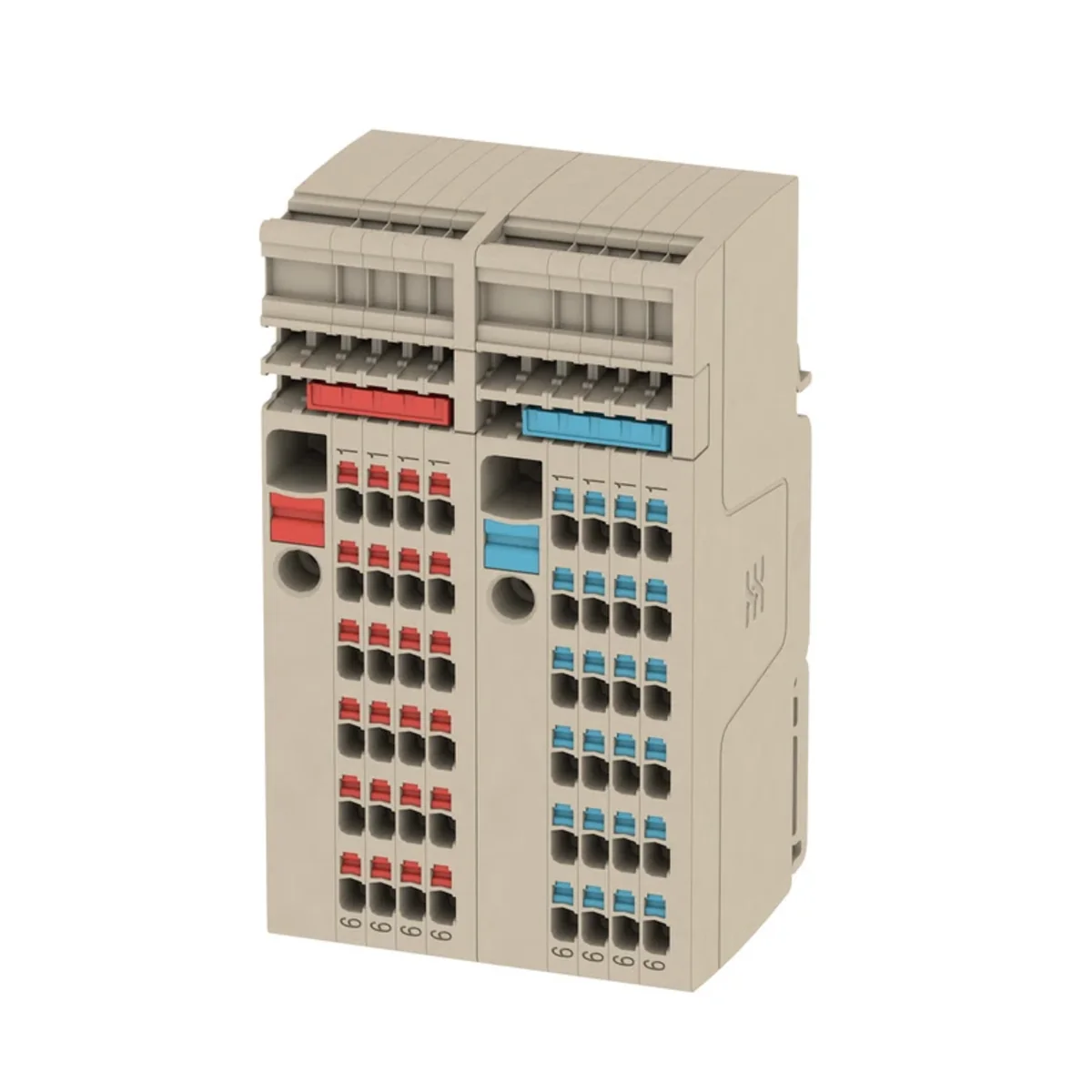

Złączka szynowa przelotowa SET AAP11 6/1.5/24C

Temperatury

Temperatura magazynowania -25 °C...55 °C
długotrwała temperatura użytkowa, min. -60 °C
długotrwała temperatura użytkowa, maks. 130 °C

Informacje ogólne

Normy Zgodnie z wymaganiami IEC 60947-7-1
Szyna TS 35
Wskazówka montażowa Szyna nośna
przekrój przyłącza przewodu AWG, min. AWG 22
przekrój przyłączeniowy przewodu AWG, maks. AWG 8
Rodzaj zamocowania wciskany
Wskazówka montażowa Szyna nośna
otwarte strony z prawej strony
rodzaj montażu TS 35

Przewody zaciskane (kolejne przyłącze)

Długość odizolowania, kolejne przyłącze 8 mm
Przekrój przyłącza przewodu AWG, kolejne przyłącze, max. AWG 14
Przekrój przyłącza przewodu AWG, kolejne przyłącze, min. AWG 26
Przekrój przyłącza przewodu, drobny drut, kolejne przyłącze, max. 1,5 mm
Przekrój przyłącza przewodu, drobny drut, kolejne przyłącze, min. 0,5 mm
Przekrój przyłącza przewodu, jednodrutowy, kolejne przyłącze, max. 1,5 mm
Przekrój przyłącza przewodu, jednodrutowy, kolejne przyłącze, min. 0,5 mm
Przekrój przyłącza przewodu, wielodrutowy, kolejne przyłącze, max. 1,5 mm
Przekrój przyłącza przewodu, wielodrutowy, kolejne przyłącze, min. 0,5 mm
Rodzaj przyłącza, kolejne przyłącze PUSH IN
Strefa zacisku, kolejne przyłącze, max. 1,5 mm
Strefa zacisku, kolejne przyłącze, min. 0,14 mm
Wielkość ostrza, kolejne przyłącze 0,4 x 2,0 mm
kierunek podłączenia dalszego przyłącza u góry
przekrój przyłącza przewodu, cienkodrutowe z końcówką kablową DIN 46228/1, dalsze przyłącze, maks. 1 mm
przekrój przyłącza przewodu, cienkodrutowe z końcówką kablową DIN 46228/1, dalsze przyłącze, min. 0,5 mm
przekrój wymiarowany dalszego przyłącza 1,5 mm

Dane znamionowe

Przekrój pomiarowy 6 mm²
Napięcie znamionowe 500 V
Prąd znamionowy 41 A
prąd przy maks. przewodzie 41 A
Normy Zgodnie z wymaganiami IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x 0,78 mΩ
Znamionowe napięcie udarowe 6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x 1,31 W
Kategoria przepięciowa III
Stopień zanieczyszczenia 3

Parametry systemu

niezbędna płyta zamykająca Nie
Liczba potencjałów
liczba poziomów
liczba zacisków na poziom 50
Liczba potencjałów w rzędzie
poziomy wewnętrznie zmostkowane Nie
Przyłącze PE Nie
Szyna TS 35
Funkcja N Nie
Funkcja PE Nie
Funkcja PEN Nie

Dane techniczne

  • Głębokość [mm]
    47
  • Kolor
    Beżowy
  • Stopień zanieczyszczenia
    3
  • Typ
    SET AAP11 6/1.5/24C
  • Znamionowe napięcie udarowe [kV]
    6
  • Kategoria przepięciowa
    III
  • Prąd znamionowy [A]
    41
  • Szerokość [mm]
    49
  • Wysokość [mm]
    85,5
  • Kolor dokładny
    Ciemnobeżowy

Pozostałe dane techniczne

  • Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
    0.5 ... 6 mm²
  • Przekrój przyłączanego przewodu jednodrutowego
    0.5 ... 6 mm²
  • Prąd znamionowy In
    41 A
  • Sposób montażu
    Szyna montażowa DIN TH-35 mm
  • Zakres temperatur pracy
    -60 ... 130 °C
  • Szerokość / rozmiar rastra
    49 mm
  • Długość
    47 mm
  • Kolor
    Beżowy
  • Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
    0.5 ... 6 mm²
  • Przekrój przyłączanego przewodu wielożyłowego
    0.5 ... 6 mm²
  • Napięcie znamionowe
    500 V
  • Materiał elementu izolacyjnego
    Tworzywo termoplastyczne
  • Klasa palności materiału izolacyjnego zgodna z UL94
    V0
  • Wysokość przy najniższym sposobie montażu
    85.5 mm
  • Wymagana płytka zamykająca
    nie
