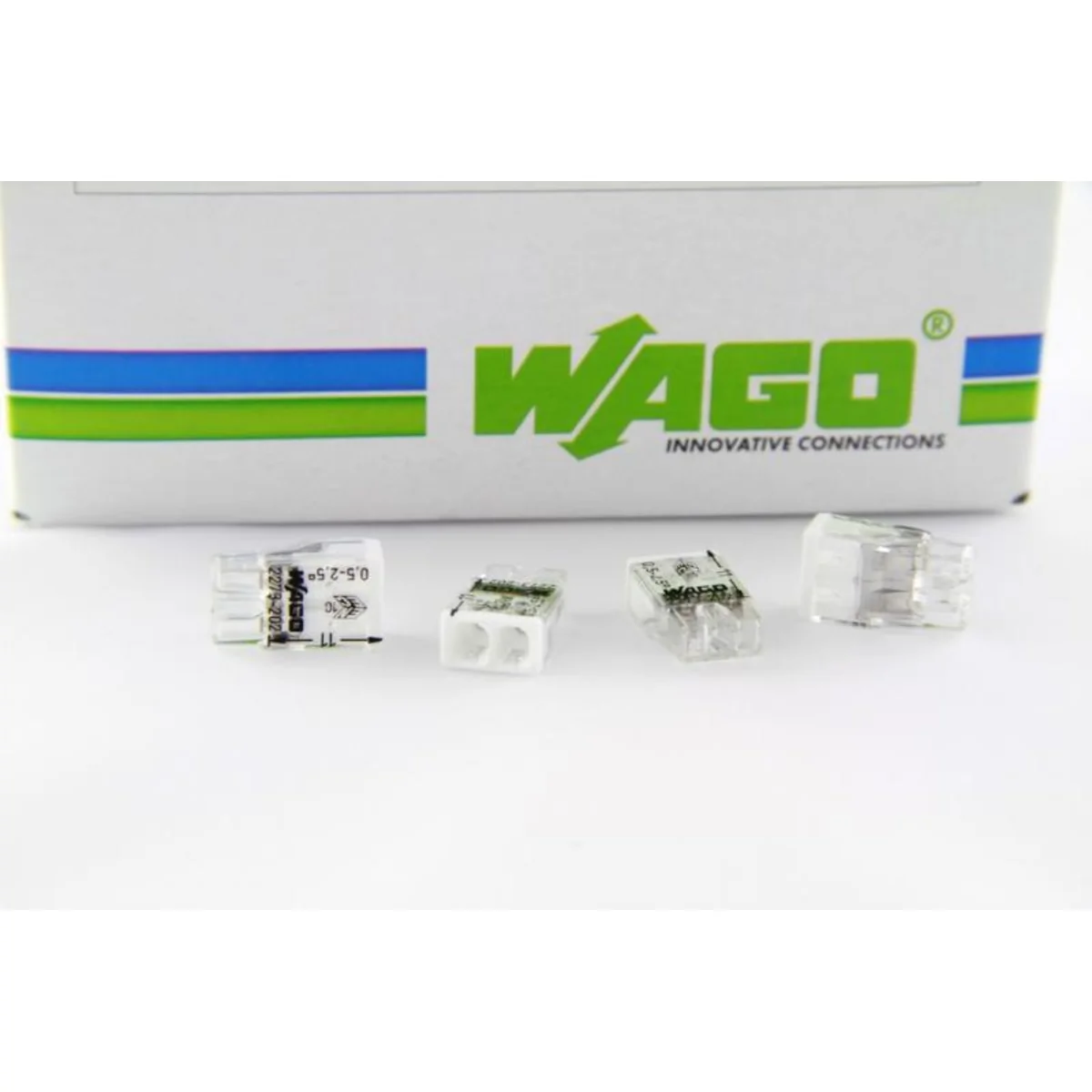

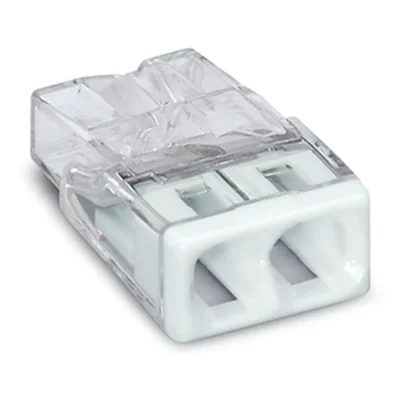

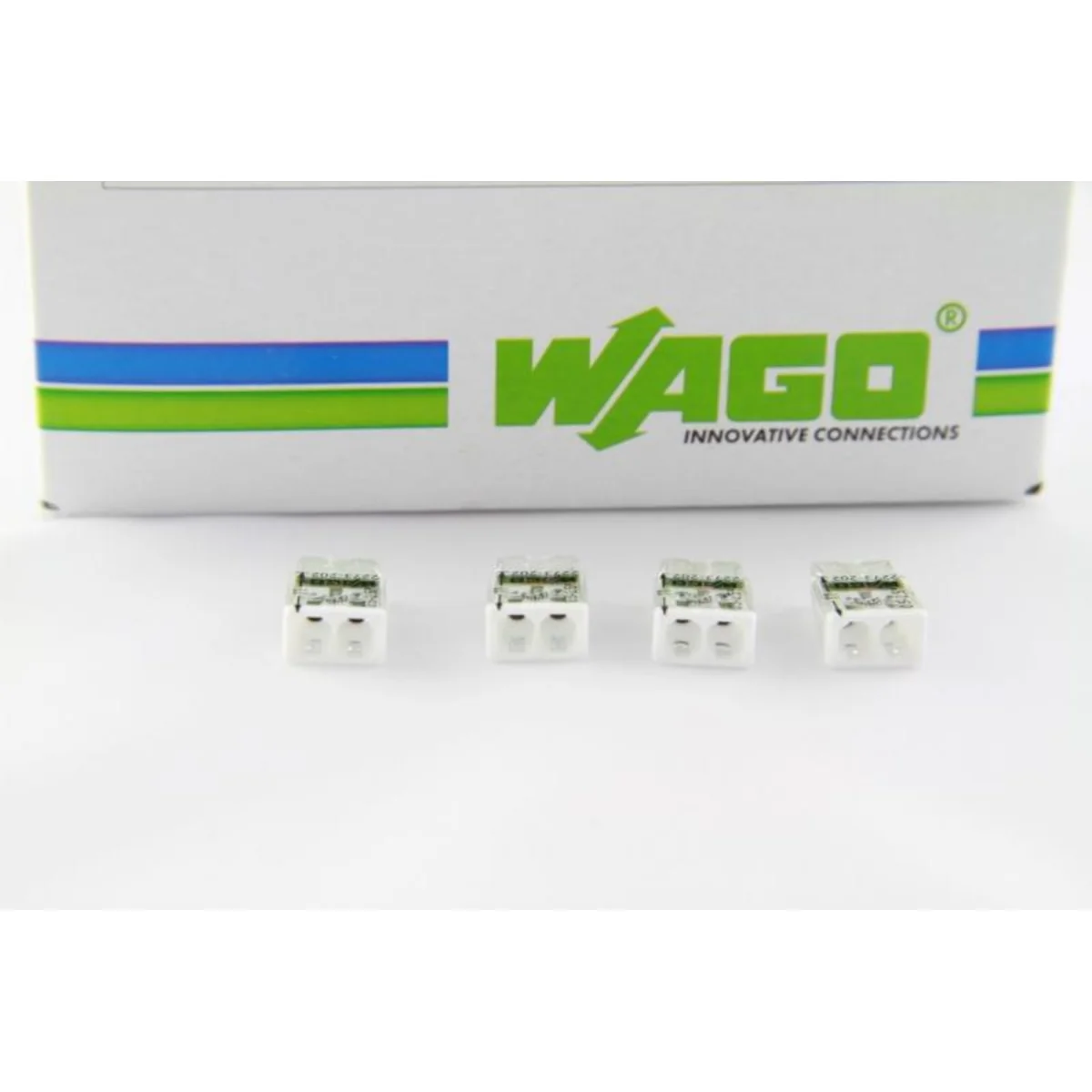

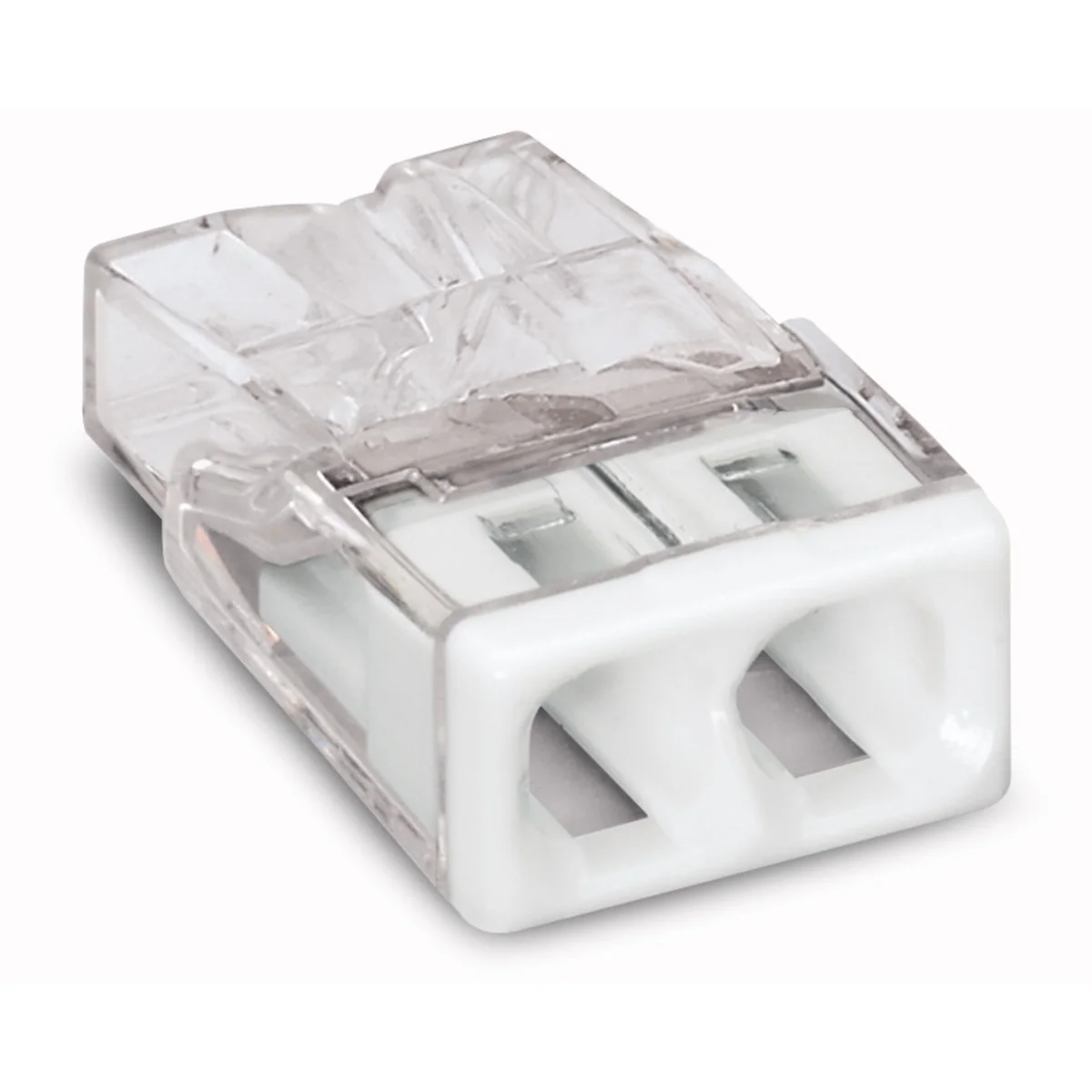

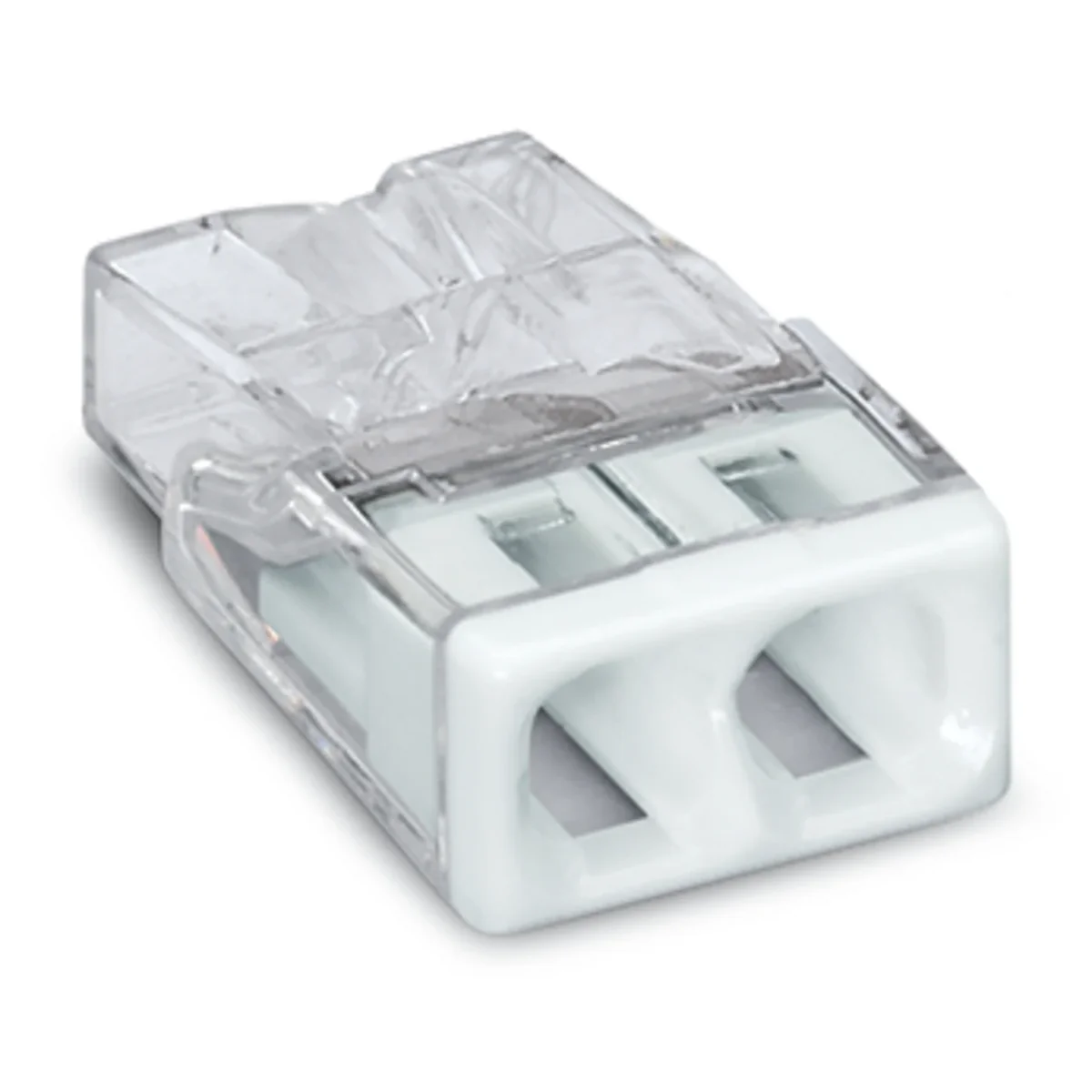

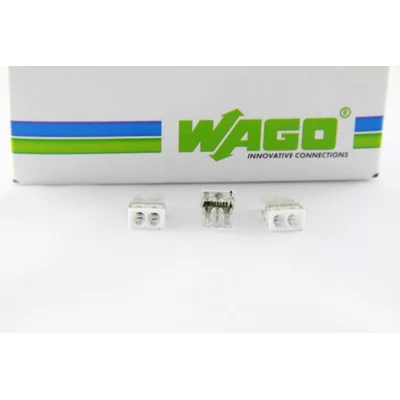

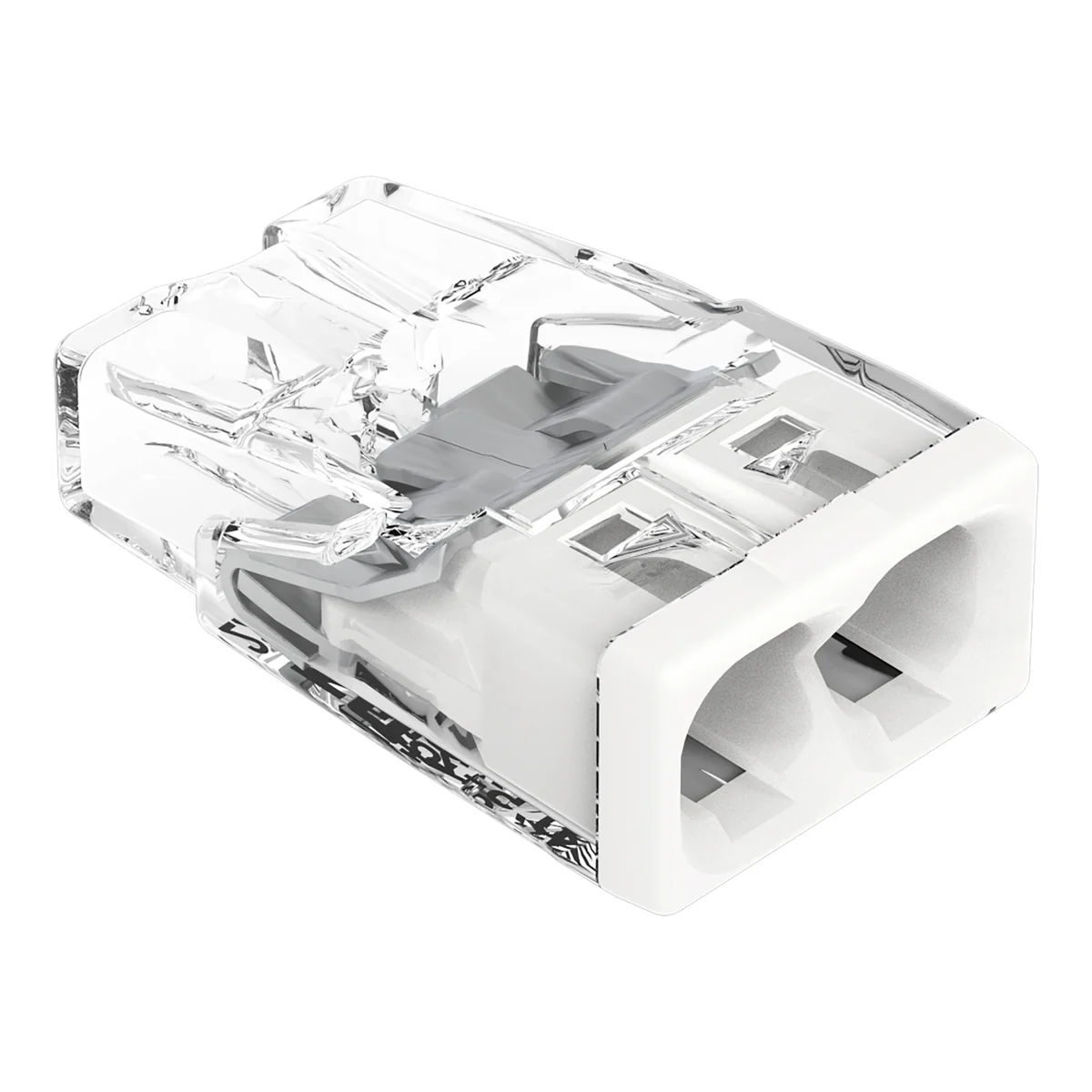

Nowe złączki "WAGO" są o ponad 50% mniejsze niż sprawdzona miliardy razy seria 273. Przezroczysta obudowa złączki do puszek instalacyjnych gwarantuje bezpieczne i bezbłędne podłączanie przewodów jednodrutowych.

Złączka COMPACT do puszek instalacyjnych 2273. Tak mała, a tak wielka.

W jaki sposób tworzy się złączkę instalacyjną wszechczasów? Minimalizuje się wymiary, zachowując maksimum komfortu i bezpieczeństwa:

Komfort pod każdym względem

Małe, ale o dużych możliwościach! Złączki do puszek instalacyjnych COMPACT z serii 2273 są o ponad 50% mniejsze niż sprawdzone miliardy razy złączki "WAGO" z serii 273. A to oznacza sporą oszczędność miejsca. Ponadto możliwość tworzenia dowolnych kombinacji przewodów o przekrojach od 0,5 do 2,5 mm², prąd nominalny do 24 A i wyraźne rozróżnienie kolorystyczne ułatwiające szybką identyfikację – wszystko to stwarza doskonałe warunki do tworzenia instalacji. Nowa złączka "WAGO" jest bardziej komfortowa niż kiedykolwiek wcześniej!

Wszystko pod kontrolą

Przezroczysta obudowa umożliwia kontrolę wzrokową prawidłowego ułożenia przewodów. Wizjer do kontroli ochrony przed dotykiem pozwala sprawdzić, czy z przewody zostały prawidłowo odizolowane. Otwory pomiarowe są przystosowane do wszystkich dostępnych w handlu końcówek pomiarowych.

Tu zapewnienie bezpieczeństwa instalacji jest dziecinnie proste!

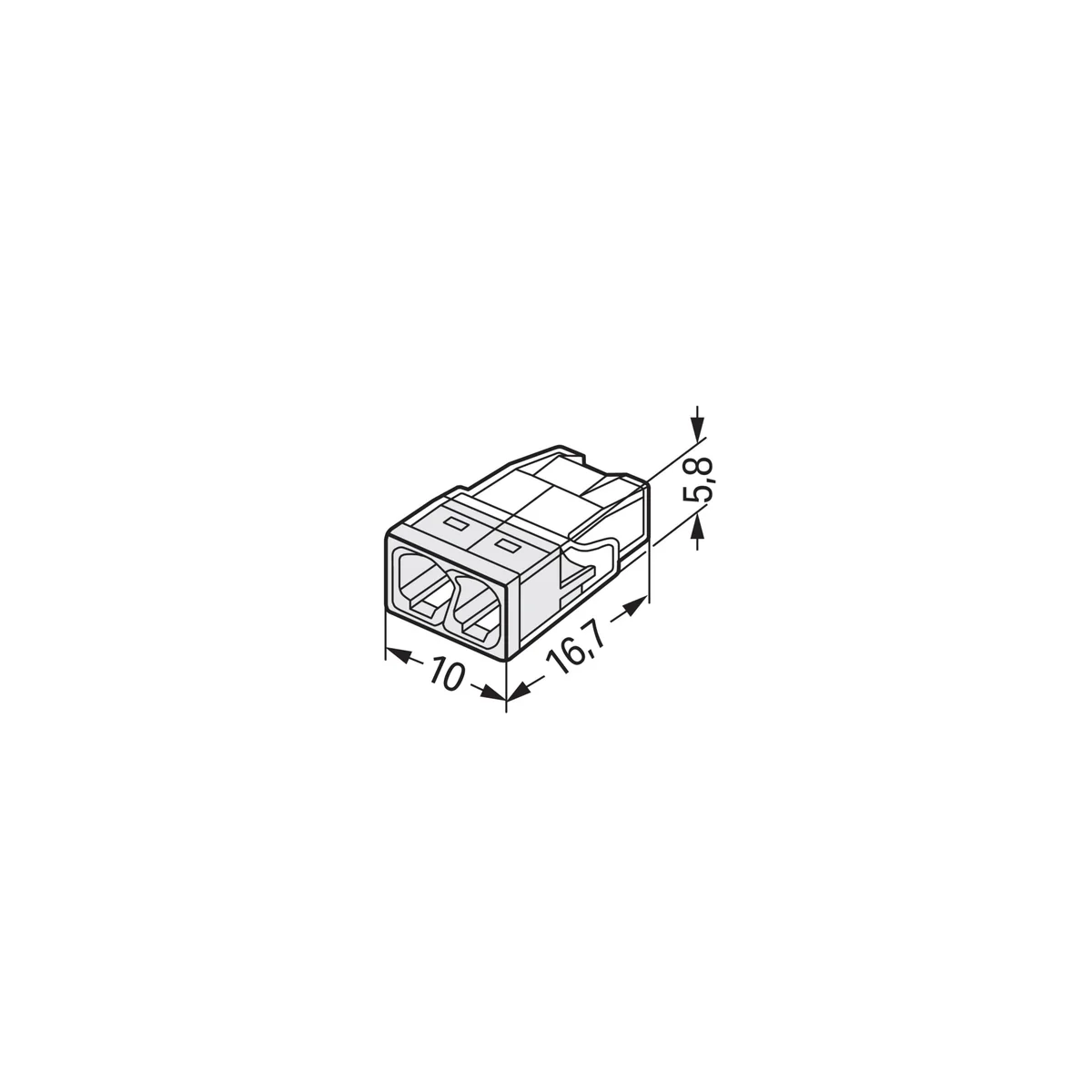

Głębokość [mm]

16,7
Liczba potencjałów

1
Prąd znamionowy [A]

24
Rodzaj przewodu

E
Seria

2273
Szerokość [mm]

10
Znamionowe napięcie udarowe [kV]

4
Przekrój przewodu [mm²]

0,5 - 2,5
PKWIU

27.33.13.0

Kolor

Transparentny
Napięcie znamionowe [V]

450
Przekrój [AWG]

18 - 14
Rodzaj zacisku

PUSH WIRE
Strefa zabrudzeniowa

2
Wysokość [mm]

5,8
Ilość złącz

2
Pasujące przekroje [mm²]

0,5 0,75 1 1,5 2,5

Pozostałe dane techniczne

Liczba zacisków

2
Z dźwigniami blokującymi

nie
Napięcie znamionowe

450 V
Do przewodów sztywnych (drut)

tak
Do przewodów wielożyłowych

nie
Zakres AWG

18 ... 14

Przekrój nominalny

0.5 ... 2.5 mm²
Kolor

Przezroczysty (transparentny)
Prąd znamionowy

24 A
Do przewodów elastycznych (linka)

nie
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy)

0.5 ... 2.5 mm²

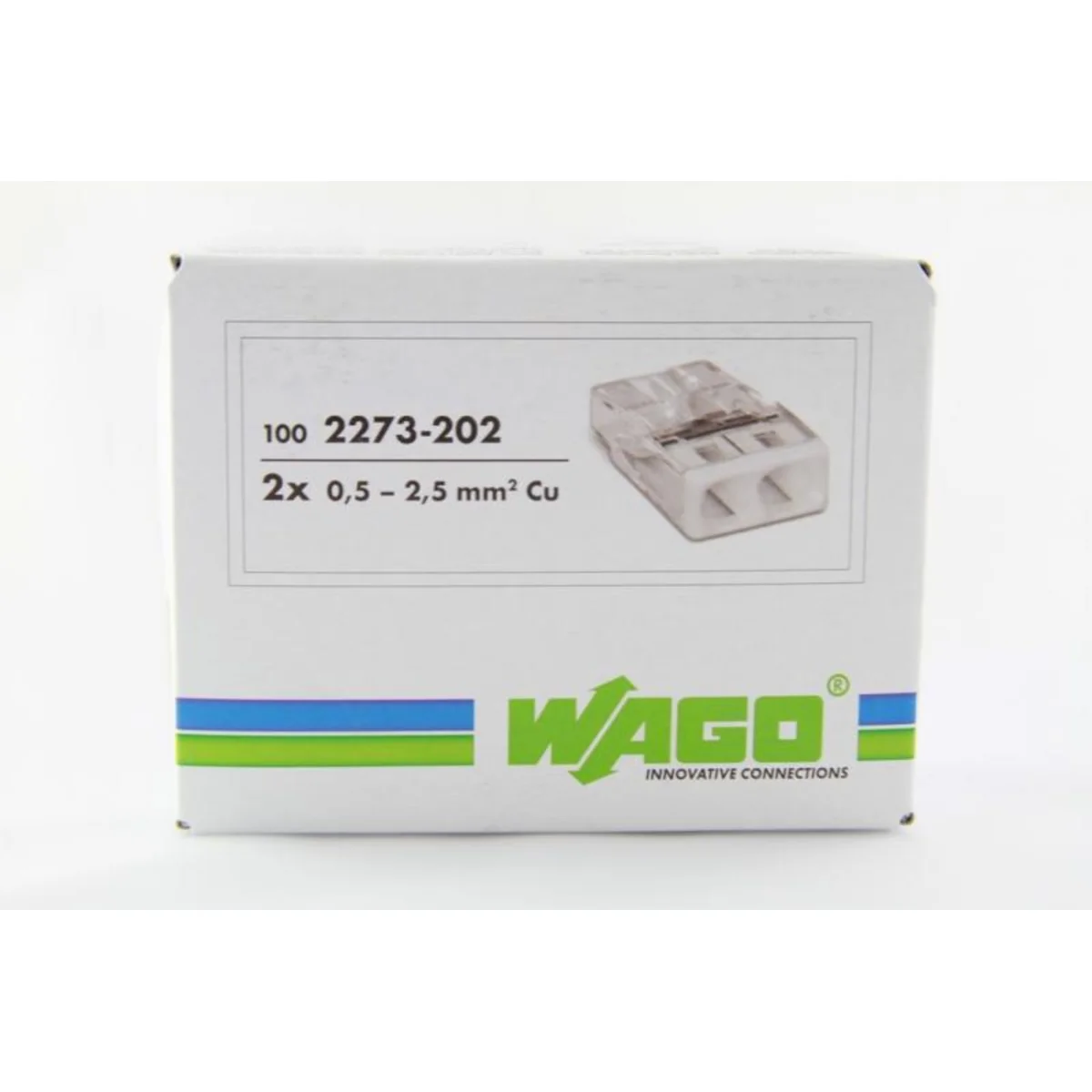

Rodzaj opakowania	Karton
Ilość	10 op.
Waga (kg)	0,985
Objętość (m3)	0,004
Szerokość (m)	0,170
Długość (m)	0,220
Głębokość (m)	0,110
