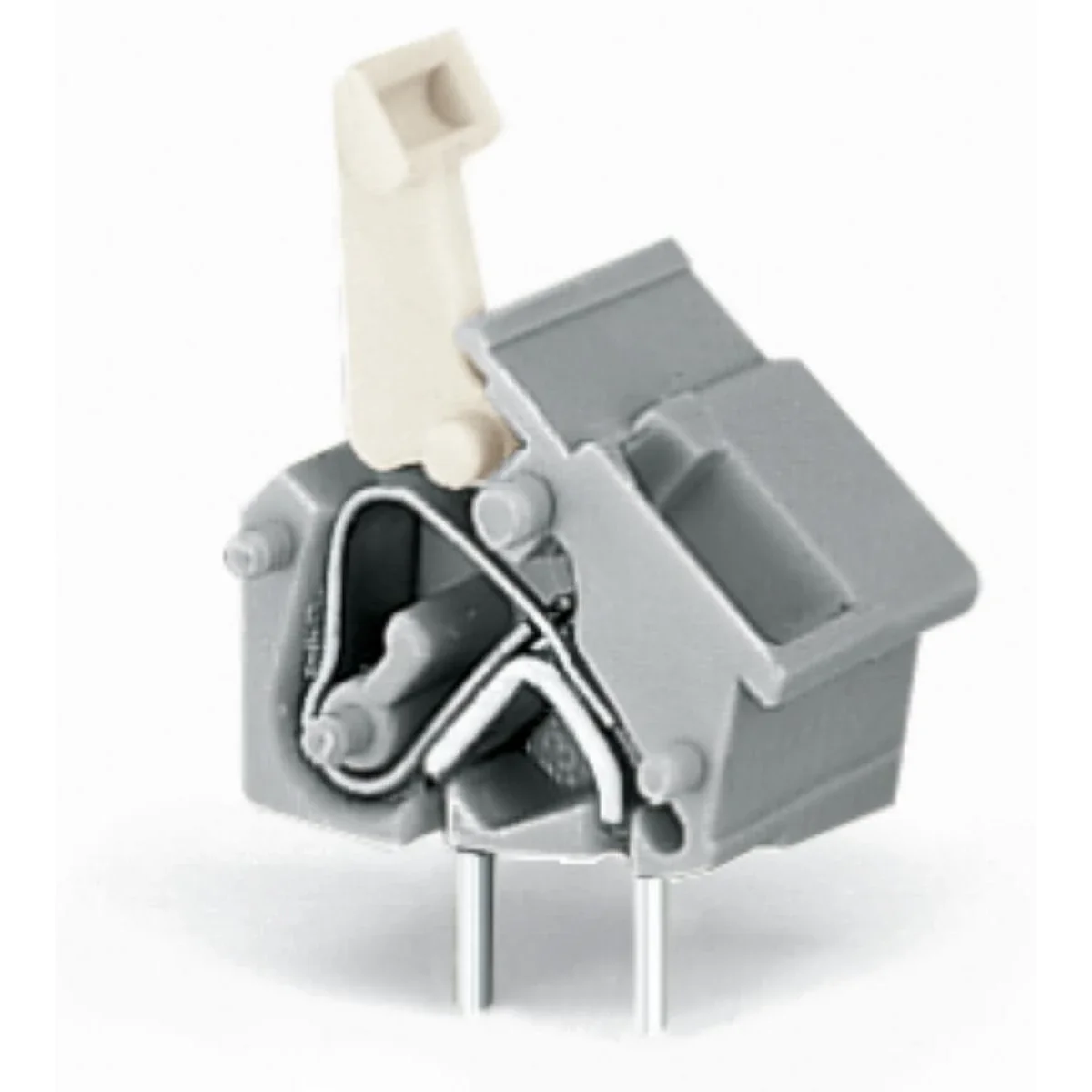

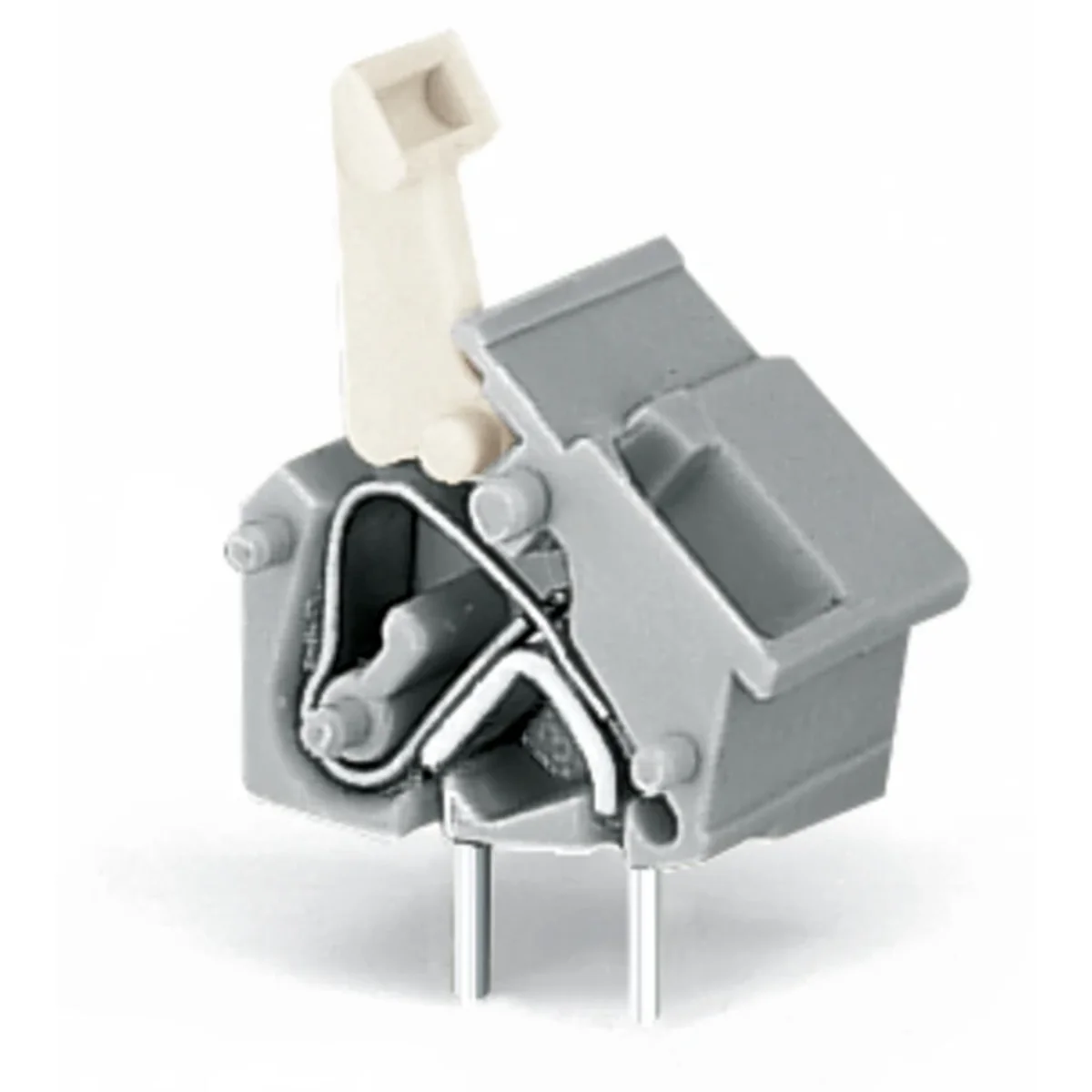

Złączka do płytek drukowanych niebieska raster 10/10,16mm 100szt. 256-764

Indeks lokalny:
TEB941WAGO
Nr katalogowy:
256-764
Kod EAN:
4044918810289
Producent: WAGO ELWAG
Długość pinów [mm]: 4
Kategoria przepięć EN 1: III
Kolor: Niebieski
Cena:
180,66 zł
brutto / op.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość op.
(wielokrotność:
1
)
Drukuj

Opis produktu

Złączka do płytek drukowanych 2 piny lutownicze w torze 1-torowe raster 10/10,16 mm/0,4 in do zastosowania również w obwodach Ex i

Dane techniczne

  • Długość pinów [mm]
    4
  • Kolor
    Niebieski
  • Napięcie udarowe [kV]
    6
  • Prąd znamionowy [A]
    24
  • Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm]
    0,08 - 2,5
  • Rodzaj połączenia PCB
    Połączenie lutowane
  • Kolor dokładny
    Niebieski
  • Kategoria przepięć EN 1
    III
  • Materiał powierzchni połączeniowej
    Cyna
  • Napięcie znamionowe EN [V]
    630
  • Przekrój przyłączanego przewodu jednodrutowego [mm]
    0,08 - 2,5
  • Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm]
    0,25 - 1,5
  • Seria
    256
  • Ilość złącz
    1

Pozostałe dane techniczne

  • Wysokość
    18.2 mm
  • Liczba poziomów
    1
  • Kąt płyta drukowana / przewód
    45°/135° (skośnie do góry)
  • Napięcie znamionowe
    630 V
  • Typ ochronnika przepięciowego
    III
  • Sposób podłączenia przewodu
    Zacisk sprężynowy
  • Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
    0.25 ... 1.5 mm²
  • Przekrój przyłączanego przewodu wielożyłowego
    0.08 ... 2.5 mm²
  • Materiał powierzchni połączeniowej
    Cyna
  • Materiał elementu izolacyjnego
    Tworzywo termoplastyczne
  • Klasa palności materiału izolacyjnego zgodna z UL94
    V0
  • Sposób mocowania PCB
    Styk połączeniowy
  • Rodzaj banderolowania
    Brak
  • Liczba połączeń elektrycznych
    1
  • Odstępy między złączami
    10 mm
  • Prąd znamionowy In
    24 A
  • Znamionowe napięcie udarowe
    6 kV
  • Stopień zanieczyszczenia
    2
  • Przekrój przyłączanego przewodu jednodrutowego
    0.08 ... 2.5 mm²
  • Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
    0.08 ... 2.5 mm²
  • Rodzaj połączenia PCB
    Połączenie lutowane
  • Długość pinów
    4 mm
  • Kolor obudowy
    Niebieski
  • Zakres temperatur pracy
    -60 ... 105 °C
  • Sposób mocowania
    Lutowanie
