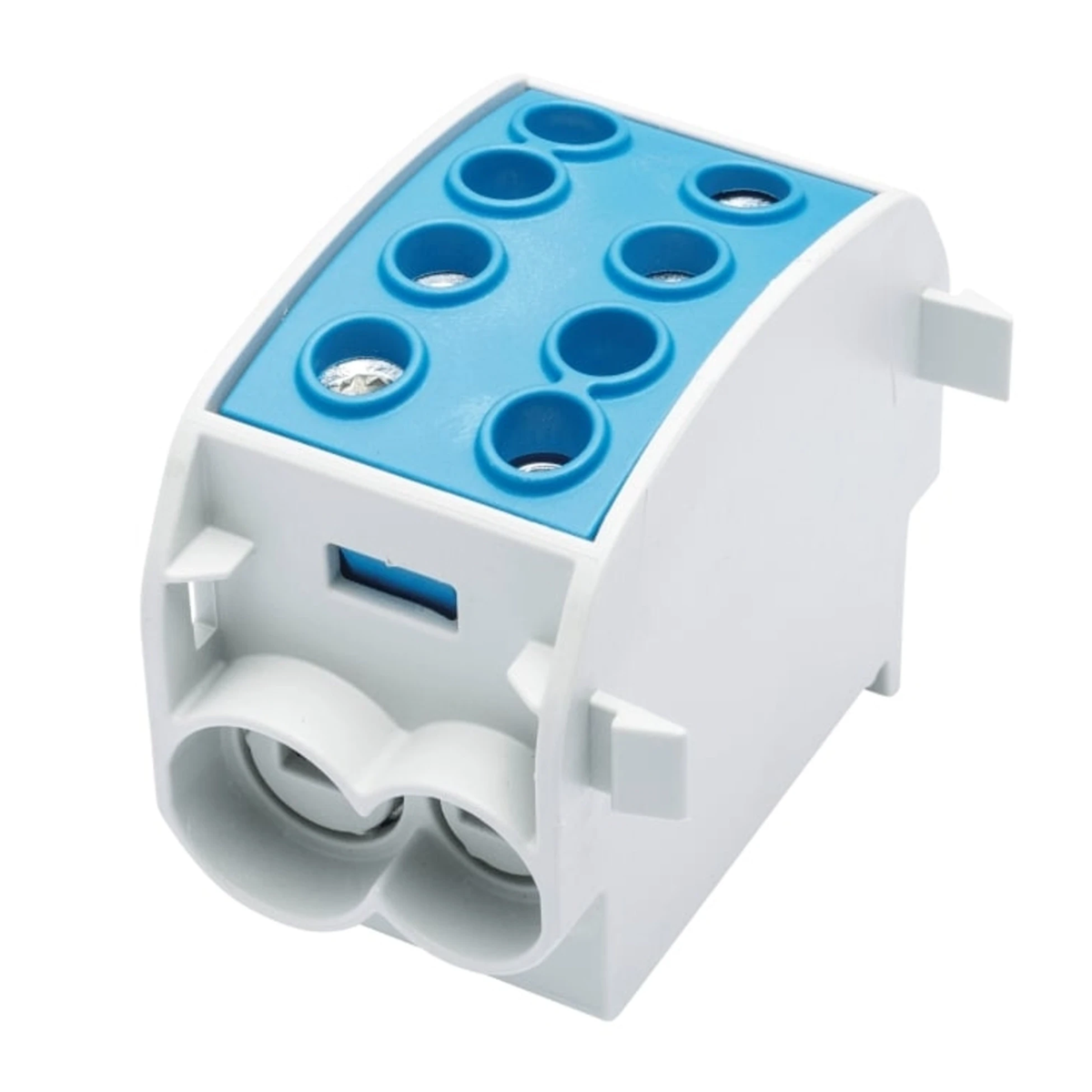

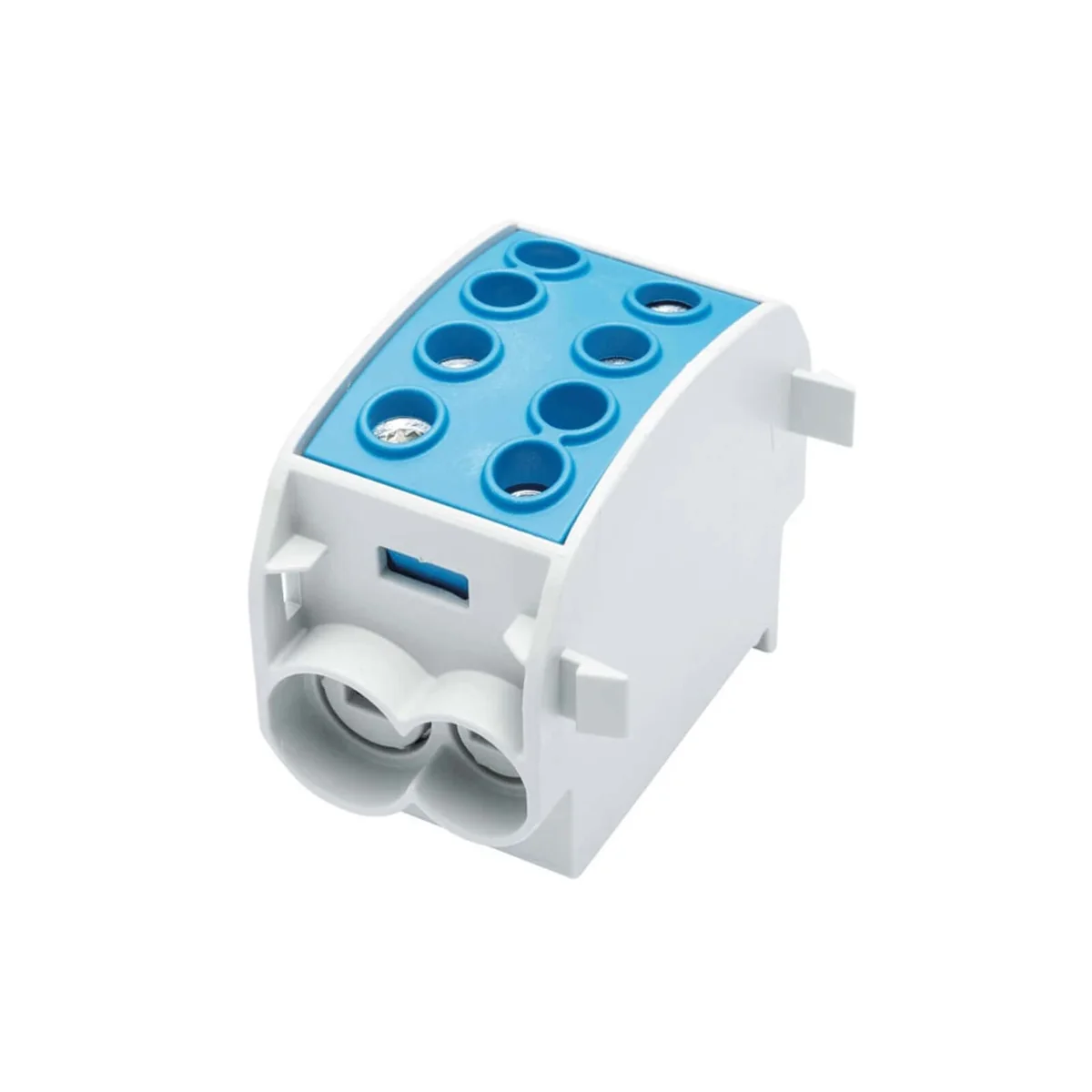

Blok rozdzielczy - odgałęźny SCB 70 Al/Cu jednobiegunowy 80310 SIMBLOCK niebieski 81508003

SCB to bardzo ważny blok rozdzielczy z jakim powinien zetknąć się monter w momencie przyłączania przewodów zasilających znajdujących się zarówno w urządzeniach, jak i obiektach. W przypadku tego produktu mamy możliwość połączenia przewodów od 2,5 mm2 do 70 mm2, a przewodów wyposażonych w końcówkę tulejkową od 1,5 mm2 do 50 mm2. Cechą, która wyróżnia bloki SCB od wszystkich innych podobnych produktów występujących na rynku polskim, jest jego szerokość. Wynosi ona w przypadku SCB 25 zaledwie 17,8 mm. Jest to wymiar, który w przeliczeniu na długość standardowej szyny TS 35, stosowanej w szafach przyłączeniowych i rozdzielnicach, daje możliwość zamontowania większej liczby SCB w szeregu. Ma to ogromne znaczenie przy wykorzystaniu miejsca przeznaczonego na bloki rozdzielczoodgałęźne w przestrzeni każdej szafy elektrycznej. Dzięki temu instalator ma większe możliwości swobodnego prowadzenia przewodów. Kolejną zaletą jest trwałość zacisków blokujących przewody w rdzeniu SCB. Każdy przewód wprowadzany do SCB jest mocowany dwoma wkrętami dociskowymi. Używając odpowiedniego wkrętaka swobodnie zrealizuje się trwałe zamocowanie przewodu o określonym przekroju w innowacyjnie skonstruowanym rdzeniu. Konstrukcja obudowy SCB zapobiega wypadaniu wkrętów. Wszystkie SCB mają możliwość łączenia się w sekcje, a trzy-, cztero- i pięciobiegunowe SCB dodatkowo można zainstalować zarówno w pozycji horyzontalnej jak i wertykalnej. Taką możliwość pozycjonowania SCB w szafach przyłączeniowych i rozdzielnicach powinien docenić każdy z monterów spotykający się w swojej pracy z pewnymi deficytami przestrzennymi. Bloki rozdzielczo-odgałęźne mogą być wykorzystywane także przez dystrybutorów i właścicieli sieci energetycznych przy realizacji przyłączania obiektów

Charakterystyka:

• Produkty przeznaczone do przewodów aluminiowych lub miedzianych
• Kompaktowa i solidna konstrukcja
• Obudowa chroniąca przed przypadkowym dotknięciem palcem części czynnych
• Znaczne oszczędności dla użytkowników dzięki zoptymalizowanemu korpusowi z mosiądzu
• Stosowane do napięć AC/DC
• System modułowy, możliwość układania w stos i łączenia
• Szybsza instalacja dzięki uproszczonemu montażowi śrub, niewypadającym śrubom przymocowanym do plastikowej obudowy i braku konieczności użycia dodatkowych elementów przytrzymujących

Obszary zastosowań:

• Budowa maszyn
• Zakłady produkcyjne
• Automatyka
• Rozdzielnice
• Elektrownie wiatrowe
• Technologie solarne
• Elektromobilność

Budowa modułów:

• Konstrukcja zapobiegająca wypadaniu wkrętów
• Obudowa chroniąca przed przypadkowym dotknięciem palcem części czynnych
• Każdy przewód mocowany dwoma wkrętami dociskowymi
• Unikalna budowa rdzenia
• Zaokrąglone krawędzie
• Otwarty obszar do mocowania
• System modułowy, umożliwia łączenie w sekcje
• Odpowiedni do przewodów Al oraz Cu
• Instalacja na szynie TS 35 (poziomo)
• Instalacja na szynie TS 35 (pionowo)

Certyfikaty, zgodność i bezpieczeństwo:

• IEC 60947-7-1
• IEC 61238-1 (Klasa A)
• DIN VDE 0603-3-1
• UL-1059 / CSA C22.2 No.158-10
