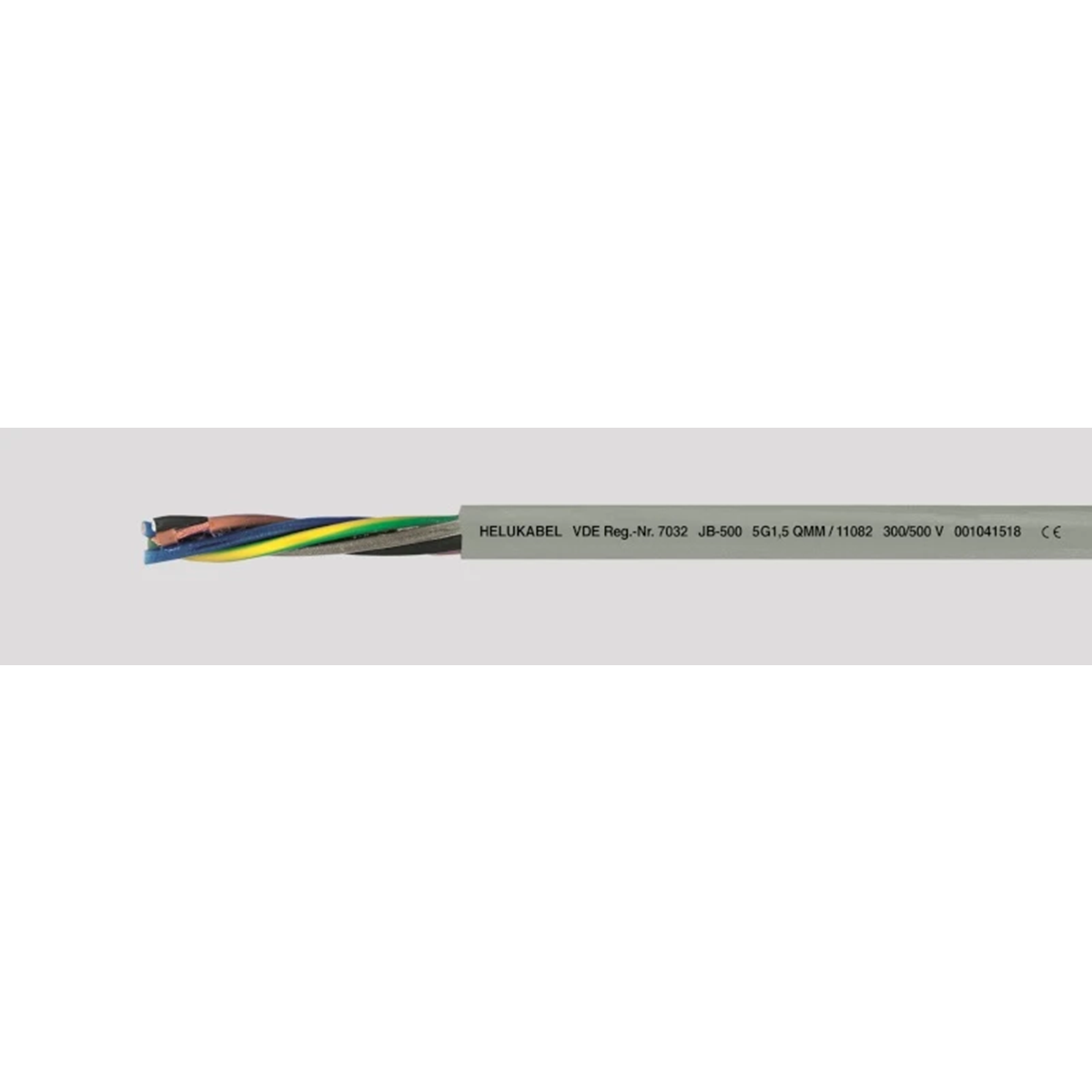

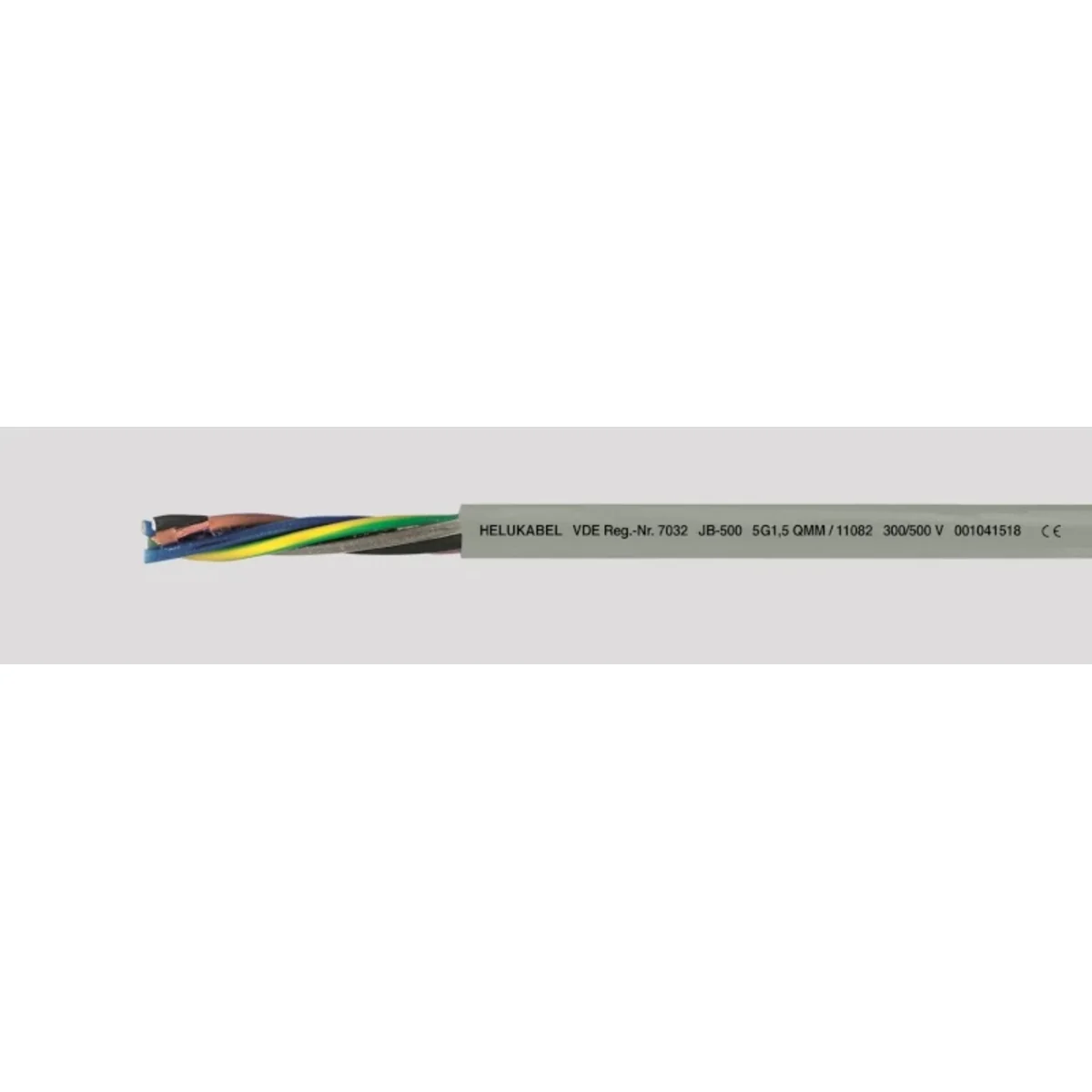

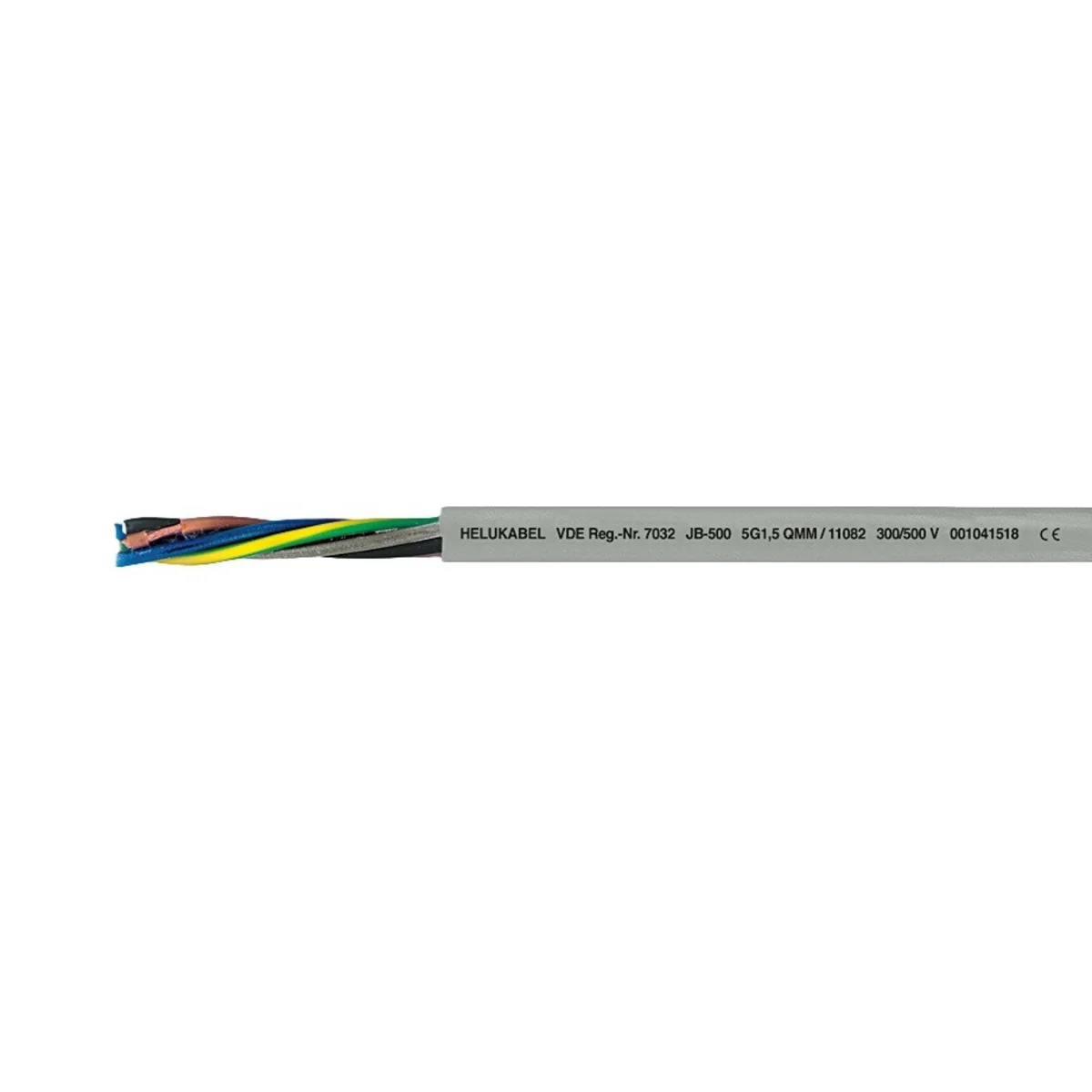

Kabel elastyczny sterowniczyOB-500 2Xx,5 QMM ABEL ELASTYCZNY STEROWNICZY 11001

Kabel elastyczny sterowniczy

Dane techniczne:

• Przewód zgodny z DIN VDE 0285-525-2-11/ DIN EN 50525-2-11
• Zakres temperatur
  • elastycznie   –15°C do +80°C
  • stacjonarnie  –40°C   do +80°C
• Napięcie pracy U0/U 300/500 V
• Napięcie testu 4000 V
• Napięcie przebicia min. 8000 V
• Rezystancja izolacji min. 20 MOhm x km
• Minimalny promień gięcia
  • ​​​​​​​elastycznie 7,5 x Ø kabla
  • przy ułożeniu na stałe 4 x Ø kabla
• Odporność na promieniowanie do 80 x 106 cJ/kg (do 80 Mrad)

Budowa:

• Żyła miedziana niepobielana, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5 i IEC 60228 kl. 5
• Izolacja żył ze specjalnego PVC Z 7225
• Żyły kolorowe według kodu kolorów JB/OB, patrz: tabela kolorów
• Żółto-zielona żyła ochronna (od 3 żył)
• Żyły skręcane równolegle
• Opona zewnętrzna ze specjalnego PVC, TM2 wg DIN VDE 0207-363-4-1/DIN EN 50363-4-1
• Kolor szary (RAL 7001)
• Przewód metrowany
• Powyżej 5 żył wg VDE-Reg-No

Zastosowanie:

Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające. Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu. Stosowany w przemyśle maszynowym, metalurgicznym, klimatyzacji, do sterowania, sygnalizacji i pomiarów przy przenośnikach i ciągach technologicznych. Żyła ochronna położona blisko opony zewnętrznej.
