Wyłącznik mocyDPX3 160+BL.R 4P 160A 25KA 420077

Index local:

ALP132LEGR

Numéro de catalogue:

420077

Code EAN:

3245064200776

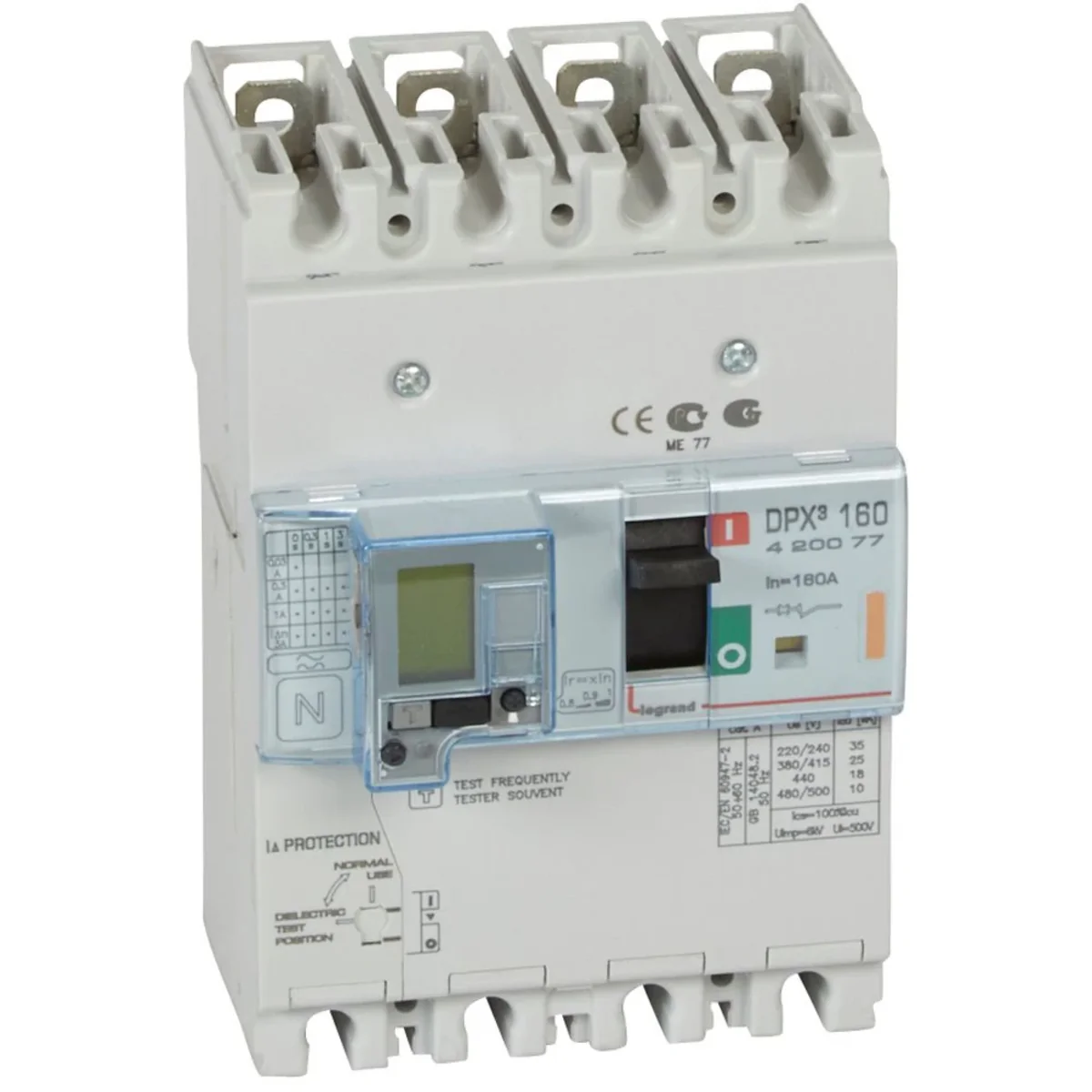

Wyłącznik mocyDPX3 160+BL.R 4P 160A 25KA

Cliquer sur la photo pour l'agrandir

Producteur: LEGRAND

Stopień ochrony: IP30

Voir la description complète

Prix:

5 295,35 zł

brutto / pcs.

(y compris la TVA 23%)

jusqu'à 2 semaines

Sur commande

Quantité pcs.

(plusieurs:

)

Ajouter à la demande de devis

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Détails du fabricant Emballage en vrac Fichiers à télécharger

Description du produit

Wyłączniki mocy od 16 do 160 A
Do montażu na wsporniku TH 35 lub płytach w szafach i obudowach XL3
Wyłączniki zdolne do izolowania.
Dostarczane z zaciskami śrubowymi płaskimi max. 70 mm2 (linki) lub max. 95 mm2 (drut)
Dostosowane do instalowania wyposażenia pomocniczego DPX3
Zgodne z normą IEC 60947-2

DPX3 160 z wbudowanym zabezpieczniem różnicowprądowym - wykonanie stacjonarne
Wyzwalacz przeciążeniowy - termiczny nastawiany od 0,8 do 1 In
Nastawa elektromagnetyczna stała przy 10 In (wynosząca 400 A dla In 16 A i 25 A)
Wyposażony w zabezpieczenie różnicowoprądowe z ekranem LCD
Zdolność zwarciowa Icu 25 kA (400 V~)
Prąd znamionowy różnicowy regulowany: 0.03 - 0.3 - 1 - 3 A
Czas opóźnienia wyłączenia regulowany: 0 - 0.3 - 1 - 3s (Przy prądzie różnicowym = 0.03 A jedna opcja - 0s)
Ilość biegunów: 4
Prąd znamionowy: 160 A

Données techniques

Stopień ochrony

IP30

PKWIU

27.12.22.0

Autres données techniques

Znamionowy prąd ciągły Iu

160 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

25 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

1600 ... 1600 A
Budowa urządzenia

Urządzenie mocowane na stałe
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Opcjonalny montaż na szynie DIN TH

tak
Liczba styków pomocniczych przełącznych

1
Ze zintegrowanym wyzwalaczem podnapięciowym

tak
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Zakres napięcia znamionowego

220 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

128 ... 160 A
Zakres nastawy wyzwalacza zwarciowego

1600 ... 1600 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

tak
Do montażu na szynie TH

tak
Liczba styków pomocniczych rozwiernych

1
Ze wskaźnikiem wyłączenia

tak
Liczba biegunów

4
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP30

Détails du fabricant

Producteur

Legrand Polska Sp. z o.o.
Adresse

57-200 Ząbkowice Śląskie Waryńskiego 20 Polska
E-mail

info@legrand.com.pl

Emballage en vrac

Une sorte de paquet	CT	PF
Quantité	1 pcs.	48 pcs.
poids (kg)	1,634	78,432
Volume (m3)	0,003	0,324
Largeur (m)	0,120	1,200
Longueur (m)	0,115	0,270
Profondeur (m)	0,205	1,000
