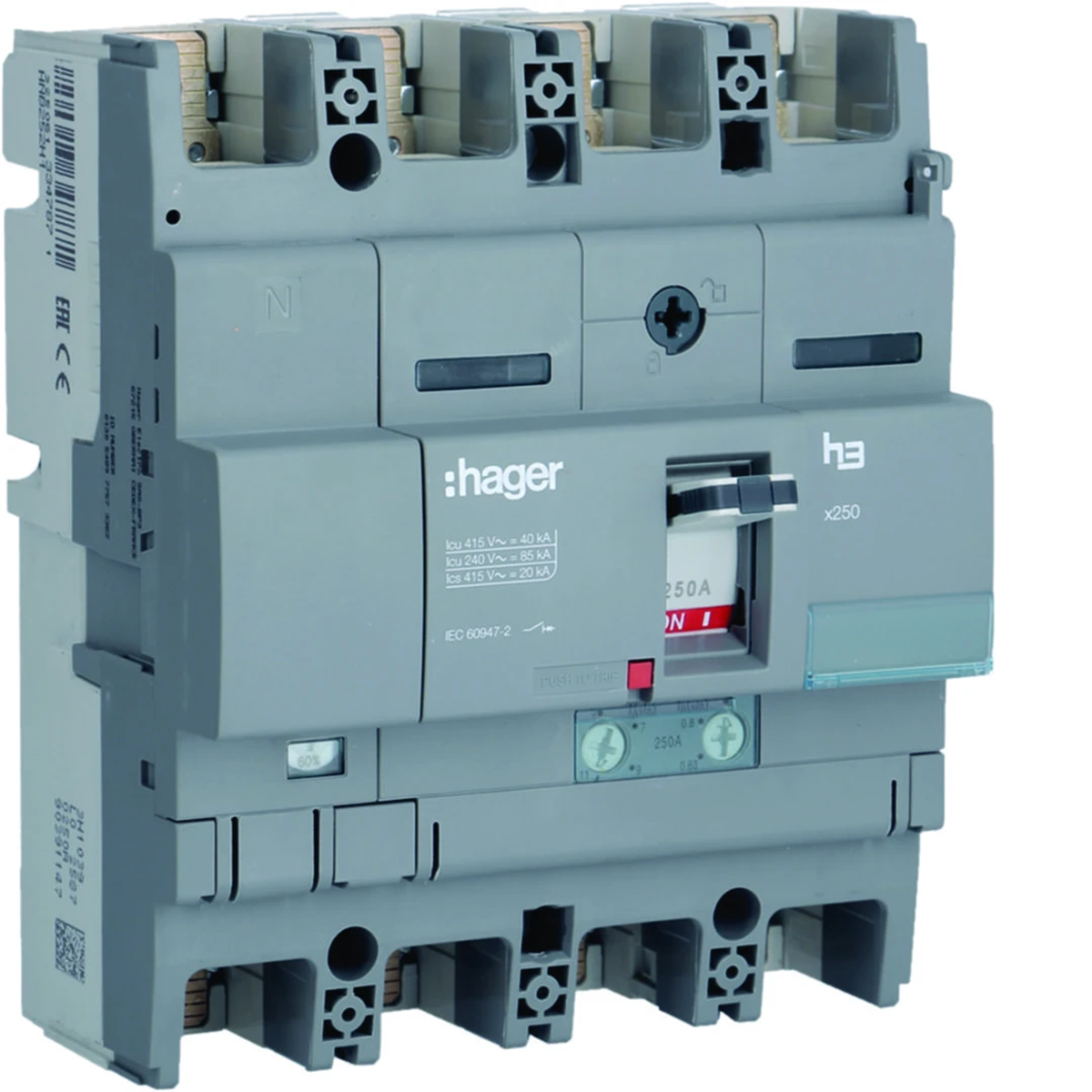

Wyłączniki i rozłączniki mocy
Wielkość x250:
Wyłączniki mocy:
• wyposażone w wyzwalacze termiczno-magnetyczne
• regulacja członu termicznego w zakresie od 0,63 do 1xIN
• regulacja członu magnetycznego w zakresie:
od 6 do 13xIN dla 100-200 A
od 5 do 11xIN dla 250 A
• zgodne z normą IEC 60947-2 Rozłączniki mocy:
• do wyłączania i załączania prądów roboczych, nie wyposażone w wyzwalacze
• wyposażenie dodatkowe jak dla wyłączników
• Icw (1s) = 3,6 kA
• zgodne z normą IEC 60947-3, kat. AC22/23A
Cechy:
• montaż na płycie montażowej
• zaciski klatkowe dla przewodów miedzianych i aluminiowych dostępne jako akcesoria
• przycisk mechaniczny TEST
• zintegrowana blokada dźwigni pod kłódkę max. ∅ 4 mm
• standardowo przyłączenie końcówkami kablowymi
z otworem 8 mm,
szer. max. 25 mm,
drut 50-185 mm²,
linka 35-150 mm²

Częstotliwość znamionowa [Hz]

50/60
Moment dokręcania [Nm]

12
Prąd znamionowy [A]

250
Straty mocy na biegun [W]

16
Typ wyzwalania

TM
Wytrzymałość mechaniczna (ilość cykli)

4000
Rodzaj połączenia

Zacisk
PKWIU

27.12.22.0

Liczba biegunów

4
Znamionowe napięcie izolacji [V]

800
Straty mocy [W]

48
Temperatura pracy [°C]

-25 do 70
Wytrzymałość elektryczna (ilość cykli)

1000
Znamionowe napięcie udarowe [kV]

8
Napięcie znamionowe AC [V]

220/415

Pozostałe dane techniczne

Znamionowy prąd ciągły Iu

250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

40 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

tak
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Zakres napięcia znamionowego

220 ... 415 V
Zakres nastawy wyzwalacza przeciążeniowego

160 ... 250 A
Zakres nastawy wyzwalacza zwarciowego

1250 ... 2750 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

4
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP40

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	6 szt.	144 szt.
Waga (kg)	1,825	2,110	13,120	337,880
Szerokość (m)	0,140	0,150	0,315	0,800
Długość (m)	0,096	0,110	0,215	1,010
Głębokość (m)	0,165	0,190	0,360	1,200
