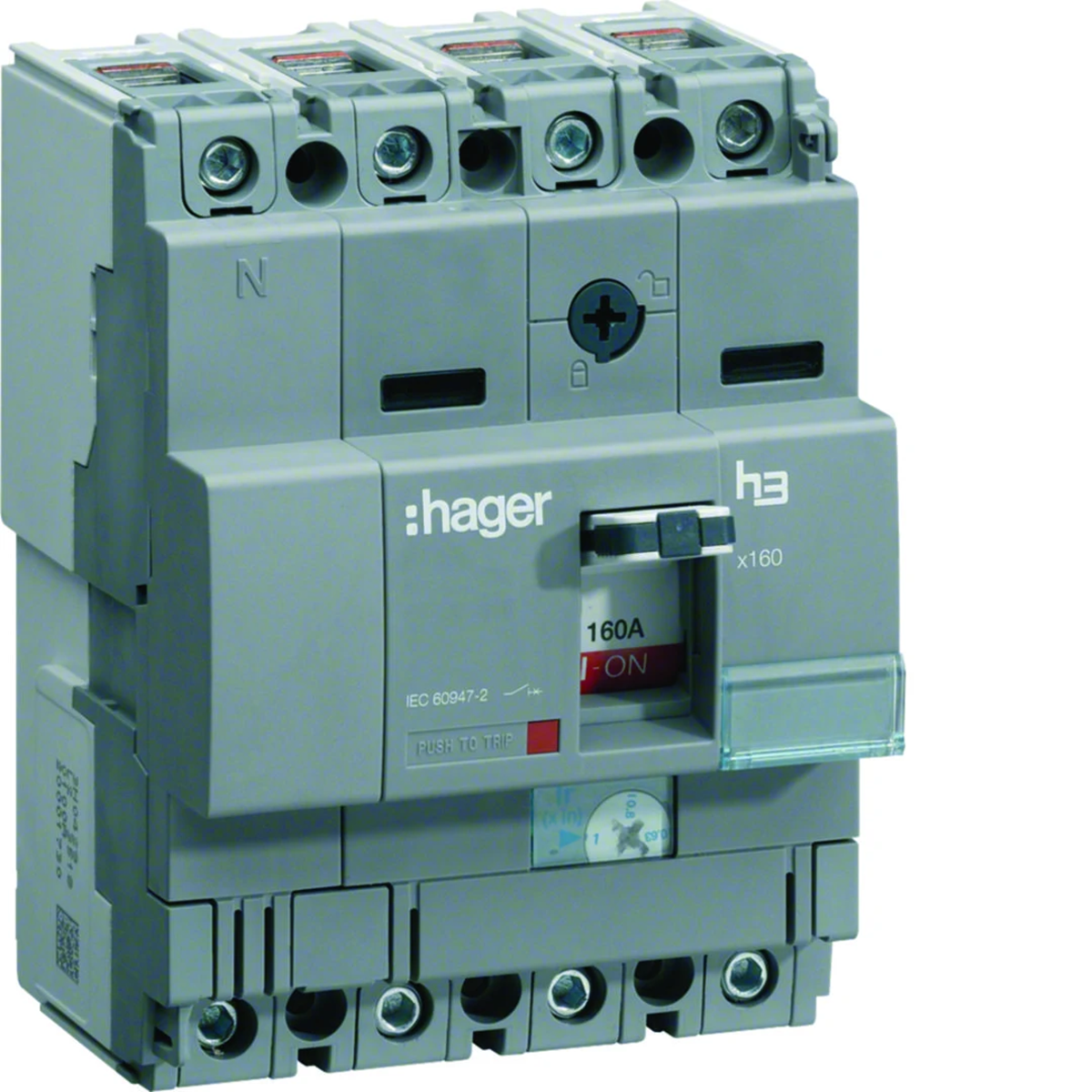

Wyłącznik mocy x160 4P 40kA 80A HNA081H

Name: Wyłącznik mocy x160 4P 40kA 80A
Brand: HAGER
SKU: ALI191HAGE
Price: 518.27 PLN

Indeks lokalny:

ALI191HAGE

Nr katalogowy:

HNA081H

Kod EAN:

3250613130978

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Częstotliwość znamionowa [Hz]: 50/60

Liczba biegunów: 4

Moment dokręcania [Nm]: 6

Zobacz cały opis

Cena:

518,27 €

brutto / szt.

(w tym VAT 23%)

Dostawa do 3h

do 10 tygodni (dni robocze)

Odbiór za 1h

Ilość szt.

(wielokrotność:

)

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze Pliki do pobrania

Opis produktu

Wyłączniki i rozłączniki mocy
Wielkość x160:
Wyłączniki mocy:
• wyposażone w wyzwalacze termiczno-magnetyczne
• regulacja członu termicznego w zakresie od 0,63 do 1xIN
• człon magnetyczny stały 10xIN
• zgodne z normą IEC 60947-2
Rozłączniki mocy:
• do wyłączania i załączania prądów roboczych, nie wyposażone w wyzwalacze
• wyposażenie dodatkowe jak dla wyłączników
• Icw (1s) = 2 kA
• zgodne z normą IEC 60947-3, kat. AC22/23A
Cechy:
• montaż na szynie TS35 lub płycie montażowej
• w standardzie zaciski klatkowe do podłączenia przewodów miedzianych
• zaciski klatkowe dla przewodów aluminiowych dostępne jako akcesoria
• wyposażone w konektorowe końcówki pomiarowe
• przycisk mechaniczny TEST
• zintegrowana blokada dźwigni pod kłódkę max. 4 mm
• zaciski klatkowe:
- drut od 6 do 95 mm²
- linka od 6 do 70 mm²

Dane techniczne

Częstotliwość znamionowa [Hz]

50/60
Moment dokręcania [Nm]

6
Prąd znamionowy [A]

80
Straty mocy na biegun [W]

10,7
Typ wyzwalania

TM
Wytrzymałość mechaniczna (ilość cykli)

4000
Znamionowe napięcie udarowe [kV]

8
Liczba modułów

6
Nastawa wyzwalacza elektromagnetycznego

0,63/0,8/1

Liczba biegunów

4
Znamionowe napięcie izolacji [V]

690
Straty mocy [W]

32,1
Temperatura pracy [°C]

-25 do 70
Wytrzymałość elektryczna (ilość cykli)

1000
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 947.2 50 Hz

50
Rodzaj połączenia

Ze śrubą
Napięcie znamionowe AC [V]

220/415
PKWIU

27.12.22.0

Pozostałe dane techniczne

Znamionowy prąd ciągły Iu

80 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

40 kA
Zakres nastawy wyzwalacza zwarciowego

1000 ... 1000 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

tak
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

4
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP40

Zakres napięcia znamionowego

220 ... 415 V
Zakres nastawy wyzwalacza przeciążeniowego

50 ... 80 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

nie
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

tak
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

nie

Dane producenta

Producent

Hager Electro S.A.S.
Adres

FR 67215 Obernai 123 boulevard d’Europe Francja
Email

wsparcie.klienta@hager.com

Opakowania zbiorcze

Rodzaj opakowania	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Ilość	1 szt.	6 szt.	144 szt.	1 szt.	6 szt.	144 szt.
Waga (kg)	1,250	7,500	180,000	1,250	7,500	180,000
Szerokość (m)	0,140	0,320	0,800	0,140	0,320	0,800
Długość (m)	0,110	0,210	1,020	0,110	0,210	1,020
Głębokość (m)	0,170	0,370	1,200	0,170	0,370	1,200
