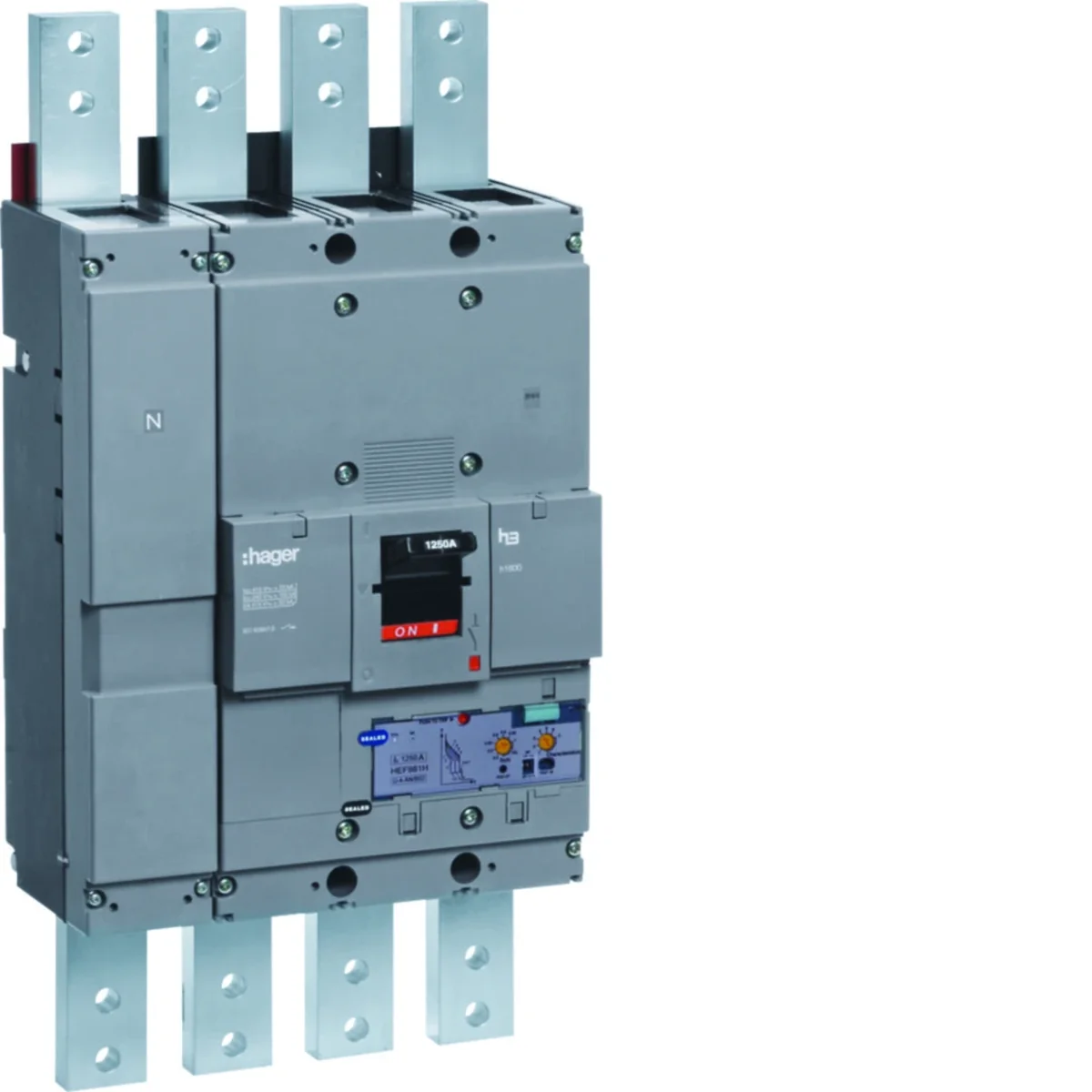

Wyłącznik mocy h1600 4P 70kA 1250A LSI HEF981H
Indeks lokalny:
ALM077HAGE
Nr katalogowy:
HEF981H
Kod EAN:
3250613349950
Cena:
5768,77 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik mocy to doskonale przystosowane urządzenie do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej. Różnorodne możliwości podłączenia i szeroki asortyment wyposażenia pozwalają na realizację bez większego wysiłku także nietypowych rozwiązań na realizowanych obiektach.
- wielkości h1600,
- jednostka wyzwalania to LSI,
- 1250A.
Dane techniczne
-
Częstotliwość znamionowa [Hz]60
-
Moment dokręcania [Nm]65
-
Prąd znamionowy [A]1250
-
Straty mocy [W]187,5
-
Typ podłączeniaZacisk
-
Wytrzymałość mechaniczna (ilość cykli)4000
-
Znamionowe napięcie łączeniowe [V]220/690
-
Czas reakcji przy otwieraniu [ms]10
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]100
-
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]70
-
Zwarciowy prąd wyłączalny graniczny Icu dla 440V [kA]70
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]9
-
Nastawa wyzwalacza elektromagnetycznego2,5/5/10
-
Tryb wyzwalaniaLSI
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie1
-
Przekrój przewodu (linka) [mm²]3 x 240
-
PKWIU27.12.22.0
-
Liczba biegunów4
-
Znamionowe napięcie izolacji [V]800
-
Stopień ochronyIP4X
-
Straty mocy na biegun [W]62,5
-
Wytrzymałość elektryczna (ilość cykli)1000
-
Zakres temperatur pracy [°C]od -25 do 70
-
Liczba modułów16
-
Nastawa wyzwalcza termicznego0,4/0,5/0,63/0,8/0,9/0,95/1
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]100
-
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]70
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 230V [kA]60
-
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]71
-
Temperatura magazynowania [°C]od -35 do 70
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]8000
-
Przekrój przewodu (drut) [mm²]3 x 240
Pozostałe dane techniczne
-
Znamionowy prąd ciągły Iu1250 A
-
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz70 kA
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego0 ... 0 A
-
Zintegrowane zabezpieczenie przed zwarciem doziemnymnie
-
Budowa urządzeniaUrządzenie mocowane na stałe
-
Opcjonalny montaż na szynie DIN THnie
-
Liczba styków pomocniczych zwiernych0
-
Ze wskaźnikiem wyłączenianie
-
Umiejscowienie przyłączy obwodów głównychStrona przednia
-
W komplecie z zabezpieczeniemtak
-
Opcjonalny napęd silnikowytak
-
Zakres napięcia znamionowego220 ... 690 V
-
Zakres nastawy wyzwalacza przeciążeniowego500 ... 1250 A
-
Zakres nastawy wyzwalacza zwarciowego7000 ... 15000 A
-
Rodzaj podłączenia styków głównychPołączenie śrubowe
-
Do montażu na szynie THnie
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych przełącznych0
-
Liczba biegunów4
-
Rodzaj elementu wykonawczegoPrzełącznik
-
Wbudowany napęd silnikowynie
-
Stopień ochrony (IP)IP40
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Paleta | |
| Ilość | 1 szt. | 1 szt. | 6 szt. |
| Waga (kg) | 29,999 | 30,000 | 203,000 |
| Szerokość (m) | 0,280 | 0,400 | 0,800 |
| Długość (m) | 0,191 | 0,290 | 1,050 |
| Głębokość (m) | 0,570 | 0,620 | 1,200 |
