Wyłącznik mocy h1600 3P 70kA 1600A LSI HEF990H

Name: Wyłącznik mocy h1600 3P 70kA 1600A LSI
Brand: HAGER
SKU: ALM078HAGE
Price: 6175.94 PLN

Indeks lokalny:

ALM078HAGE

Nr katalogowy:

HEF990H

Kod EAN:

3250613349943

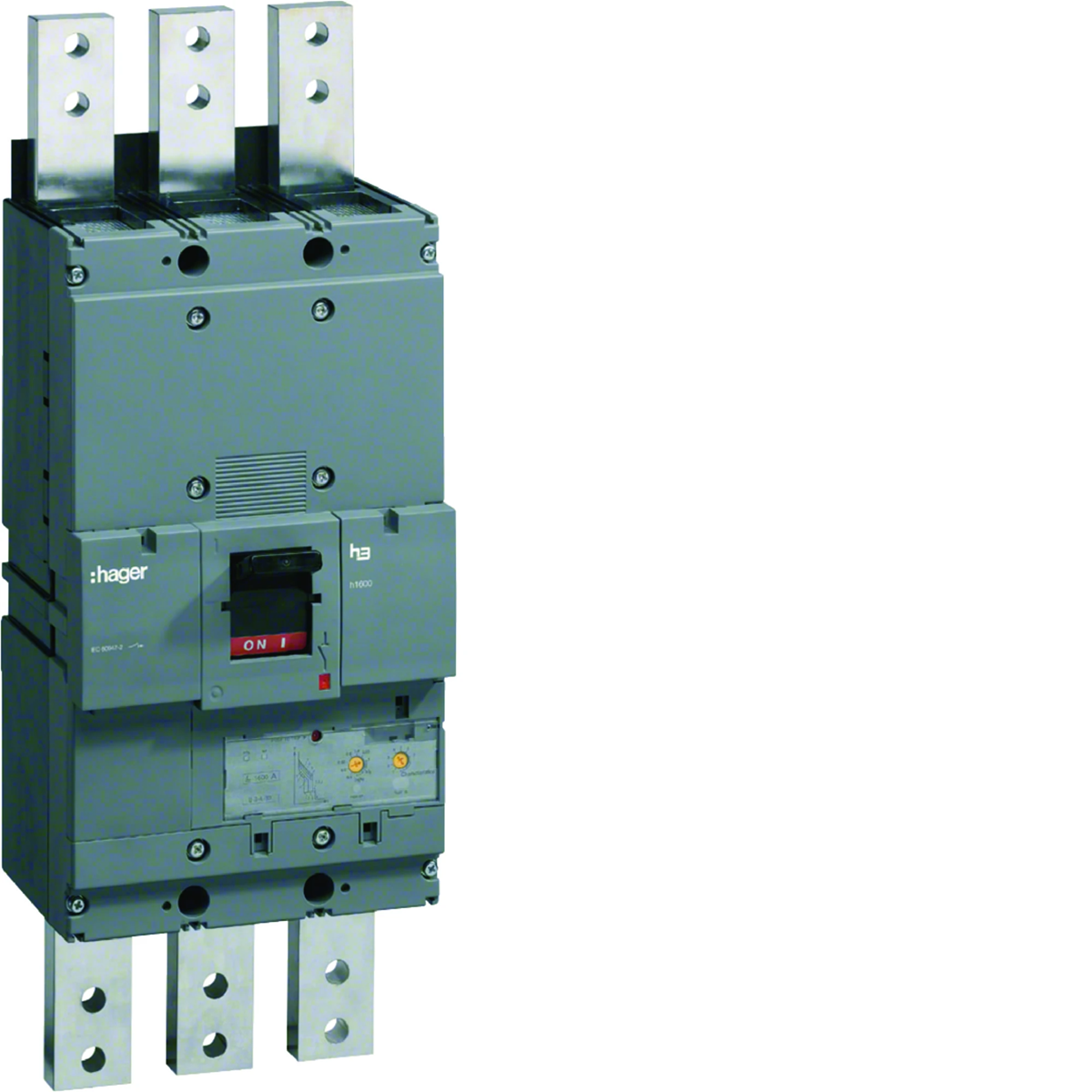

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Częstotliwość znamionowa [Hz]: 60

Liczba biegunów: 3

Moment dokręcania [Nm]: 65

Zobacz cały opis

Cena:

6175,94 €

brutto / szt.

(w tym VAT 23%)

Dostawa do 3h

do 10 tygodni (dni robocze)

Odbiór za 1h

Ilość szt.

(wielokrotność:

1

)

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze Pliki do pobrania

Opis produktu

Wyłącznik mocy to doskonale przystosowane urządzenie do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej. Różnorodne możliwości podłączenia i szeroki asortyment wyposażenia pozwalają na realizację bez większego wysiłku także nietypowych rozwiązań na realizowanych obiektach.

wielkości h1600,
jednostka wyzwalania to LSI,
1600A.

Dane techniczne

Częstotliwość znamionowa [Hz]

60
Moment dokręcania [Nm]

65
Prąd znamionowy [A]

1600
Straty mocy [W]

168,9
Typ podłączenia

Zacisk
Wytrzymałość mechaniczna (ilość cykli)

4000
Znamionowe napięcie łączeniowe [V]

220/690
Czas reakcji przy otwieraniu [ms]

10
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

100
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

70
Zwarciowy prąd wyłączalny graniczny Icu dla 440V [kA]

70
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]

9
Nastawa wyzwalacza elektromagnetycznego

2,5/5/10
Tryb wyzwalania

LSI
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

1
Przekrój przewodu (linka) [mm²]

3 x 240
PKWIU

27.12.22.0

Liczba biegunów

3
Znamionowe napięcie izolacji [V]

800
Stopień ochrony

IP4X
Straty mocy na biegun [W]

56,3
Wytrzymałość elektryczna (ilość cykli)

1000
Zakres temperatur pracy [°C]

od -25 do 70
Liczba modułów

12
Nastawa wyzwalcza termicznego

0,4/0,5/0,63/0,8/0,9/0,95/1
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

100
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]

70
Zwarciowy prąd wyłączalny graniczny na biegun dla 230V [kA]

60
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]

71
Temperatura magazynowania [°C]

od -35 do 70
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

8000
Przekrój przewodu (drut) [mm²]

3 x 240

Pozostałe dane techniczne

Znamionowy prąd ciągły Iu

1600 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

70 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

nie
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Zakres napięcia znamionowego

220 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

640 ... 1600 A
Zakres nastawy wyzwalacza zwarciowego

8960 ... 19200 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

3
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP40

Dane producenta

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
NIP

6460015532

Opakowania zbiorcze

Rodzaj opakowania	Karton	Paleta
Ilość	1 szt.	8 szt.
Waga (kg)	30,095	263,760
Szerokość (m)	0,330	0,800
Długość (m)	0,295	1,050
Głębokość (m)	0,625	1,200
