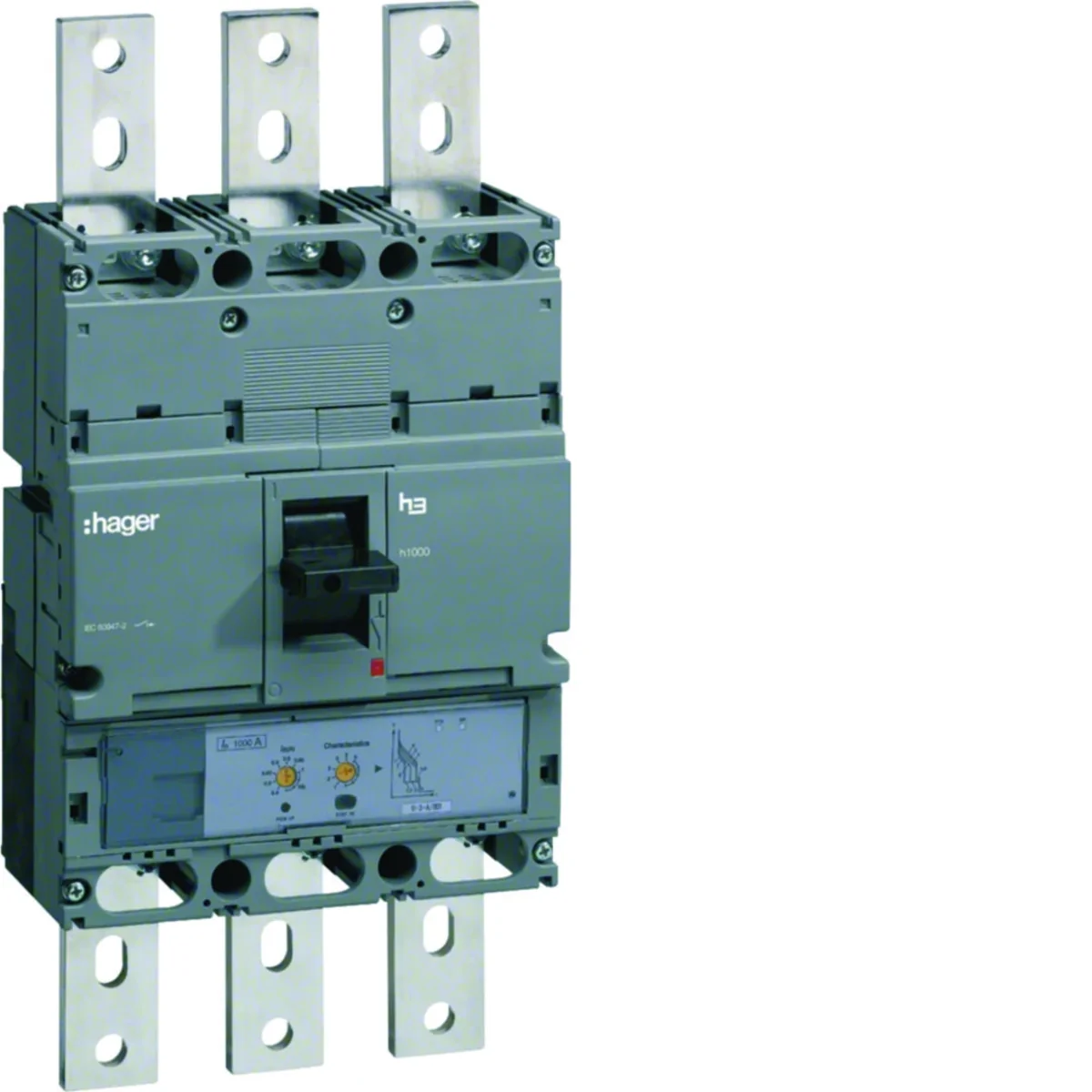

Wyłącznik mocy h1000 3P 70kA 1000A LSI HEE970H

Name: Wyłącznik mocy h1000 3P 70kA 1000A LSI
Brand: HAGER
SKU: ALM074HAGE
Price: 17310.71 PLN
Availability: BackOrder

local index:

ALM074HAGE

Catalog No:

HEE970H

EAN code:

3250613349783

Click on the photo to enlarge

Manufacturer: HAGER

Częstotliwość znamionowa [Hz]: 60

Liczba biegunów: 3

Moment dokręcania [Nm]: 65

See full description

Price:

17310,71 zł

brutto / pcs.

(including VAT 23%)

Delivery in 3h

up to 10 weeks (business days)

Pickup in 1h

Quantity pcs.

(multiplicity:

1

)

Add to inquiry

Add to clipboard

Print

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Wyłącznik mocy to doskonale przystosowane urządzenie do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej. Różnorodne możliwości podłączenia i szeroki asortyment wyposażenia pozwalają na realizację bez większego wysiłku także nietypowych rozwiązań na realizowanych obiektach.

wielkości h1000,
jednostka wyzwalania to LSI,
1000A.

Technical data

Częstotliwość znamionowa [Hz]

60
Moment dokręcania [Nm]

65
Prąd znamionowy [A]

1000
Straty mocy [W]

186
Typ podłączenia

Zacisk
Wytrzymałość mechaniczna (ilość cykli)

4000
Znamionowe napięcie łączeniowe [V]

220/690
Czas reakcji przy otwieraniu [ms]

10
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

100
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

70
Zwarciowy prąd wyłączalny graniczny Icu dla 440V [kA]

65
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]

9
Nastawa wyzwalacza elektromagnetycznego

2,5/5/8
Tryb wyzwalania

LSI
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

1
Przekrój przewodu (linka) [mm²]

2 x 240
PKWIU

27.12.22.0

Liczba biegunów

3
Znamionowe napięcie izolacji [V]

800
Stopień ochrony

IP4X
Straty mocy na biegun [W]

62
Wytrzymałość elektryczna (ilość cykli)

1000
Zakres temperatur pracy [°C]

od -25 do 70
Liczba modułów

12
Nastawa wyzwalcza termicznego

0,4/0,5/0,63/0,8/0,9/0,95/1
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

100
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]

70
Zwarciowy prąd wyłączalny graniczny na biegun dla 230V [kA]

60
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]

71
Temperatura magazynowania [°C]

od -35 do 70
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

8000
Przekrój przewodu (drut) [mm²]

2 x 240

Other technical data

Znamionowy prąd ciągły Iu

1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

70 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

nie
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Zakres napięcia znamionowego

220 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

400 ... 1000 A
Zakres nastawy wyzwalacza zwarciowego

5600 ... 10000 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

3
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP40

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Paleta
Quantity	1 pcs.	24 pcs.
Weight (kg)	14,000	336,000
Width (m)	0,310	0,800
Length (m)	0,200	1,050
Depth (m)	0,530	1,200
