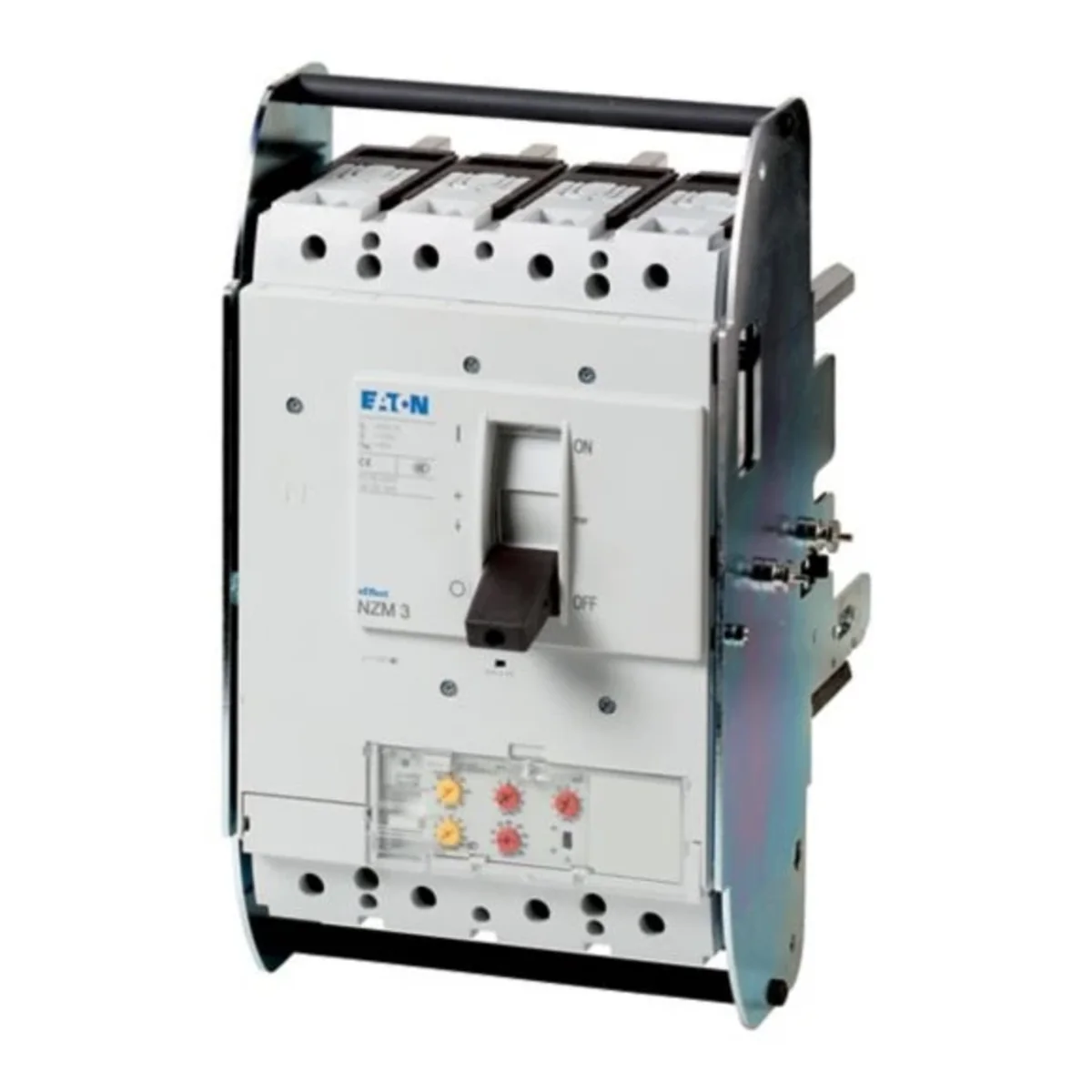

Wyłącznik mocy, 4-biegunowy, 630A, 150kA, ochrona instalacji, kabli, selektywna i ochrona generatora, element wsuwany NZMH3-4-VE630-AVE 110881

Indeks lokalny:
ALM098MOEL
Nr katalogowy:
110881
Kod EAN:
4015081104109
Producent: EATON
Liczba biegunów: 4
Montaż: Technika wysuwania
Prąd znamionowy [A]: 630
Cena:
4267,02 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-14 s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja i2t-konstant: przełączana

Dane techniczne

  • Liczba biegunów
    4
  • Prąd znamionowy [A]
    630
  • Zdolność łączeniowa [kA]
    150
  • Montaż
    Technika wysuwania
  • Seria
    Ochrona instalacji, kabli, selektywna i ochrona generatora

Pozostałe dane techniczne

  • Znamionowy prąd ciągły Iu
    630 A
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
    150 kA
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego
    472 ... 4410 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym
    nie
  • Budowa urządzenia
    Wykonanie wysuwne
  • Opcjonalny montaż na szynie DIN TH
    nie
  • Liczba styków pomocniczych zwiernych
    0
  • Ze wskaźnikiem wyłączenia
    nie
  • Liczba biegunów
    4
  • Rodzaj elementu wykonawczego
    Dźwignia
  • Wbudowany napęd silnikowy
    nie
  • Stopień ochrony (IP)
    IP20
  • Zakres napięcia znamionowego
    690 ... 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego
    315 ... 630 A
  • Zakres nastawy wyzwalacza zwarciowego
    1260 ... 5040 A
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Do montażu na szynie TH
    nie
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    nie
  • Umiejscowienie przyłączy obwodów głównych
    Strona przednia
  • W komplecie z zabezpieczeniem
    tak
  • Opcjonalny napęd silnikowy
    tak

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt. 1 szt.
Waga (kg) 22,400 22,400
Objętość (m3) 0,021 0,021
Szerokość (m) 0,230 0,230
Długość (m) 0,260 0,260
Głębokość (m) 0,346 0,346
