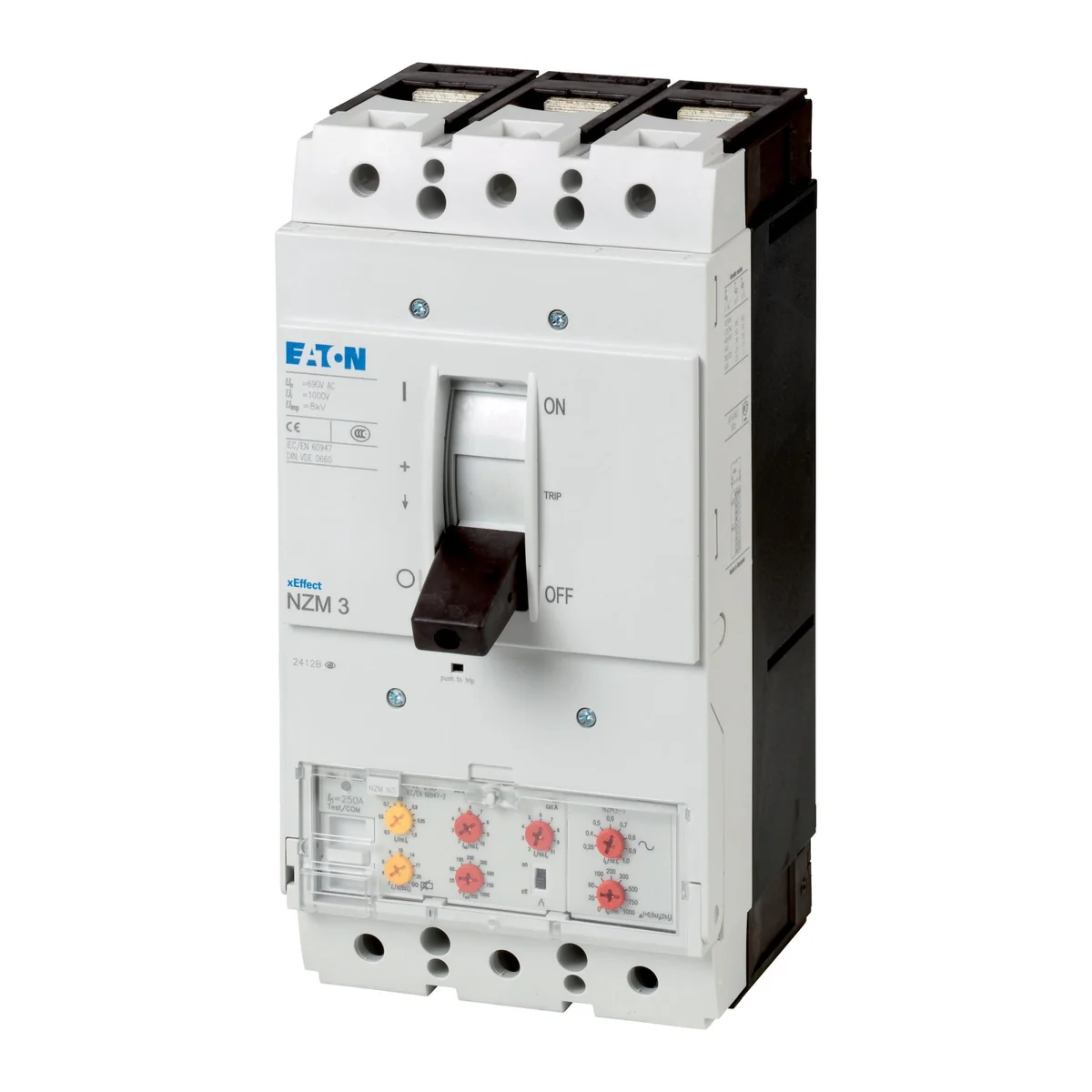

Description du produit

Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-20s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja i2t-konstant: przełączana

Liczba biegunów

3
Prąd znamionowy [A]

630
Zdolność łączeniowa [kA]

50

Montaż

Stały
Seria

Ochrona instalacji, kabli, selektywna i ochrona generatora, zabezpieczenie przed doziemieniem

Autres données techniques

Znamionowy prąd ciągły Iu

630 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

472 ... 4410 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

tak
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

nie
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

315 ... 630 A
Zakres nastawy wyzwalacza zwarciowego

1260 ... 5040 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	7,108	7,327
Volume (m3)	0,006	0,006
Largeur (m)	0,140	0,140
Longueur (m)	0,166	0,166
Profondeur (m)	0,275	0,275
