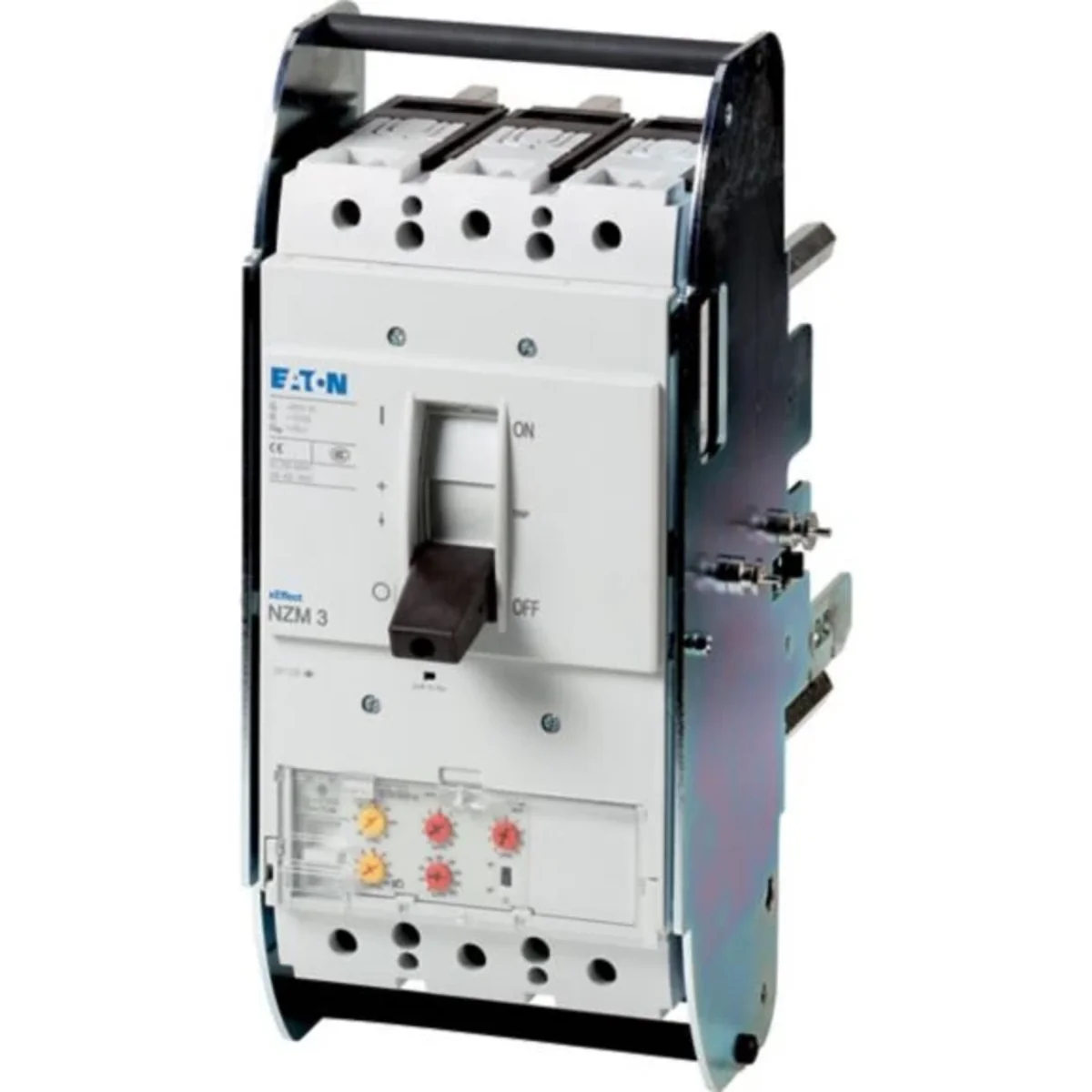

Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-20s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja i2t-konstant: przełączana

Liczba biegunów

3
Prąd znamionowy [A]

250
Zdolność łączeniowa [kA]

50

Montaż

Technika wysuwania
Seria

Ochrona instalacji, kabli, selektywna i ochrona generatora

Pozostałe dane techniczne

Znamionowy prąd ciągły Iu

250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

250 ... 2500 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Wykonanie wysuwne
Opcjonalny montaż na szynie DIN TH

nie
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

125 ... 250 A
Zakres nastawy wyzwalacza zwarciowego

500 ... 2750 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	18,118
Objętość (m3)	0,017
Szerokość (m)	0,185
Długość (m)	0,260
Głębokość (m)	0,346
