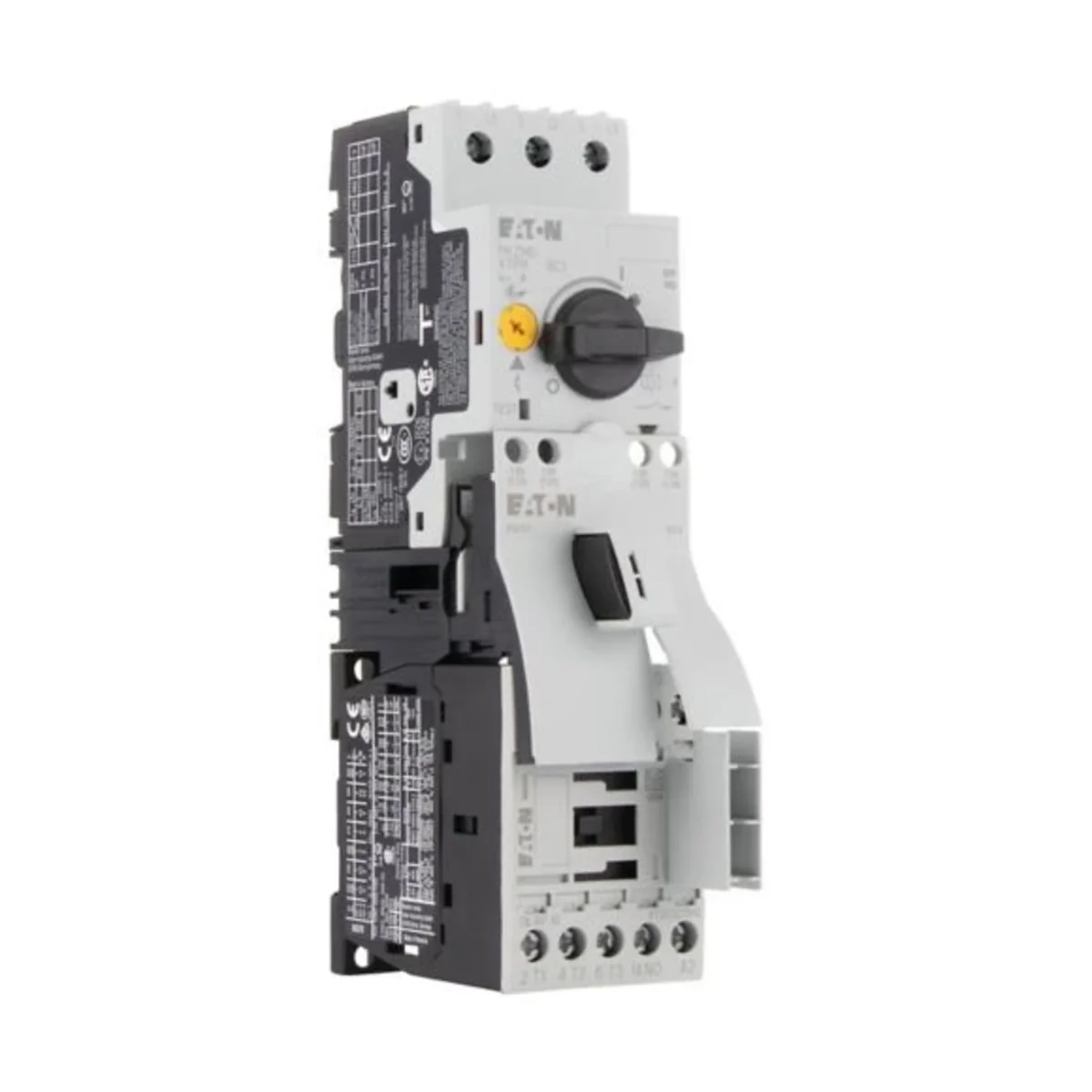

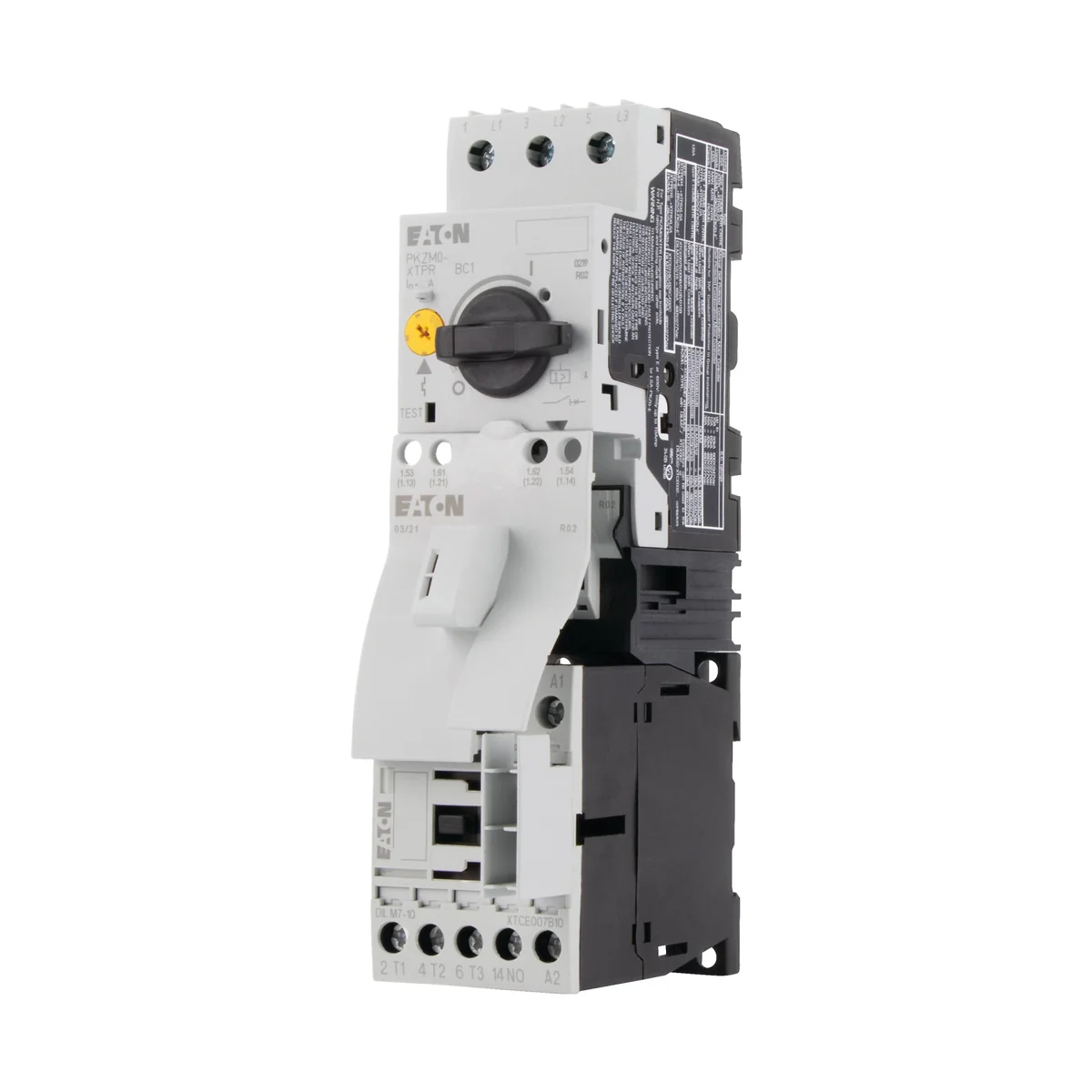

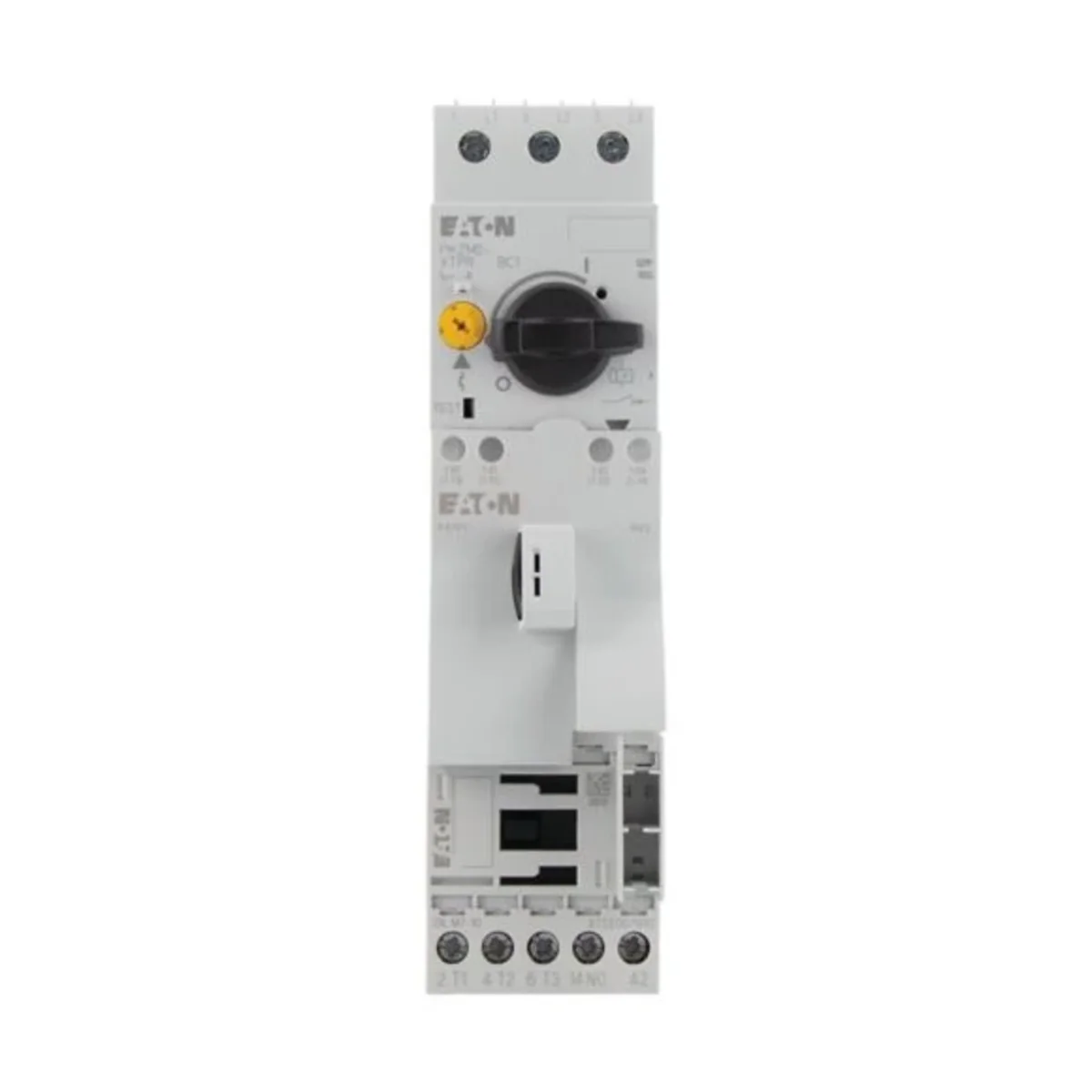

Zestawy MSC do rozruchu bezpośredniego • Wyzwalacz zwarciowy ustawiony na stałe na 14 x In • Stosowane do silników 3-fazowych (AC-3, 400V) • Napięcie cewki sterującej stycznika wynosi 230V 50HZ, 240V 60HZ • Łącznik mechaniczny i elektryczny w zestawie
Dane techniczne
Moc [kW]
0,75
Zakres nastawy prądu [A] od
1,6
Zakres nastawy prądu [A] do
2,5
Pozostałe dane techniczne
Rodzaj układu rozruchowego
Rozruch bezpośredni
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 ... 230 V
Znamionowe napięcie sterowania Us dla DC
0 ... 0 V
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego
0.37 kW
Moc znamionowa, 460 V, 60 Hz, 3-fazowego
0 kW
Znamionowy prąd pracy Ie
1.9 A
Zakres nastawy wyzwalacza przeciążeniowego
1.6 ... 2.5 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V
0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V
50000 A
Liczba styków pomocniczych rozwiernych
0
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Możliwość montażu na szynie
tak
Liczba pozycji sterowniczych
0
Klasa koordynacji zgodnie z IEC 60947-4-3
Klasa 2
Możliwość zewnętrznego kasowania
nie
Stopień ochrony (IP)
IP20
Obsługa protokołu TCP/IP
nie
Obsługa protokołu CAN
nie
Obsługa protokołu ASI
nie
Obsługa protokołu Data-Highway
nie
Obsługa protokołu SUCONET
nie
Obsługa protokołu PROFINET IO
nie
Obsługa protokołu SERCOS
nie
Obsługa protokołu EtherNet/IP
nie
Obsługa protokołu DeviceNet Safety
nie
Obsługa protokołu PROFIsafe
nie
Obsługa innych protokołów
nie
Wysokość
180 mm
Z wyzwalaczem zwarciowym
tak
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 ... 0 V
Rodzaj napięcia sterowania
AC
Znamionowa moc pracy dla AC-3, 400 V
0.75 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego
0 kW
Znamionowy prąd pracy dla AC-3, 400 V
2.5 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V
0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V
50000 A
Liczba styków pomocniczych zwiernych
1
Maksymalna temperatura otoczenia
55 °C
Klasa wyzwalania
KLASA 10 A
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
