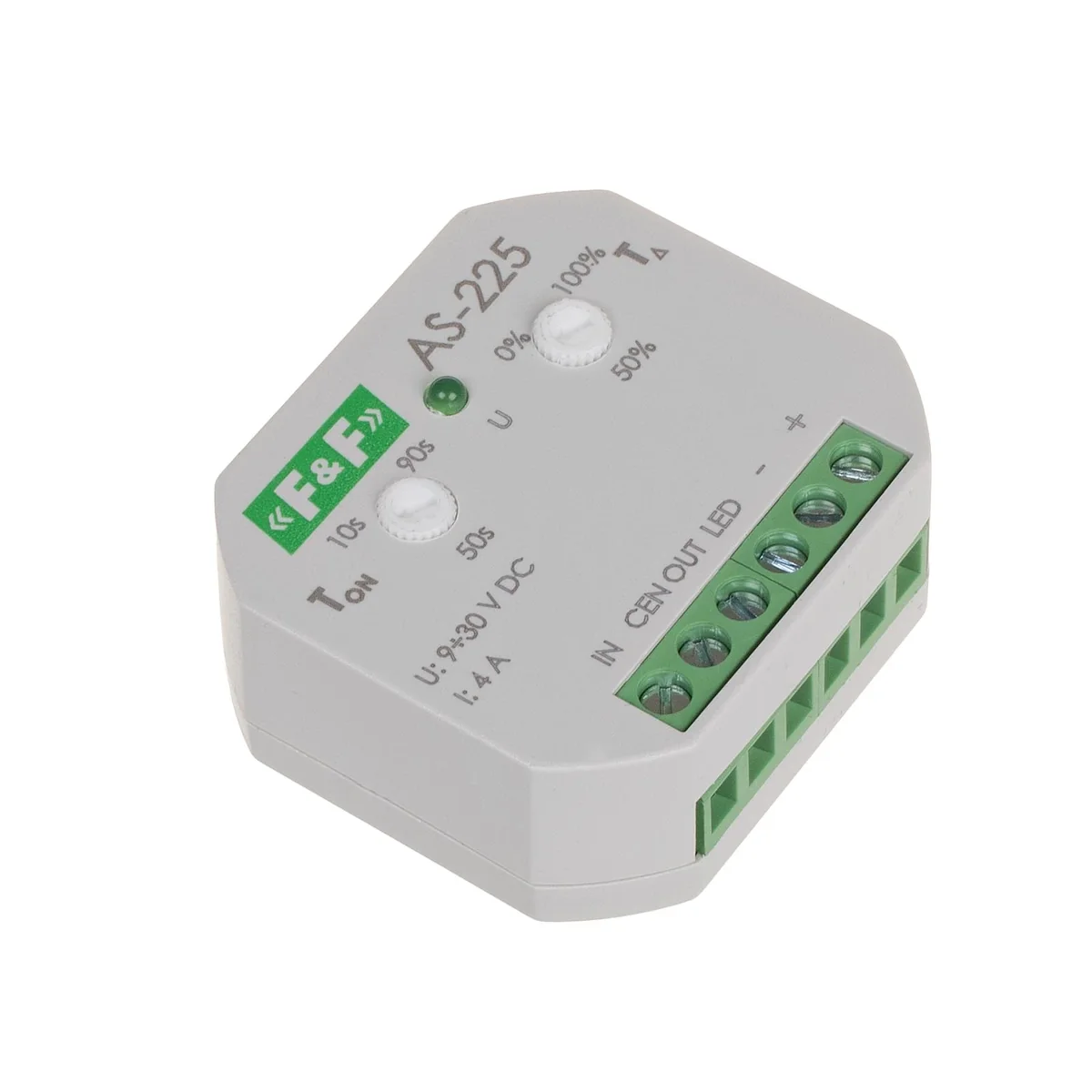

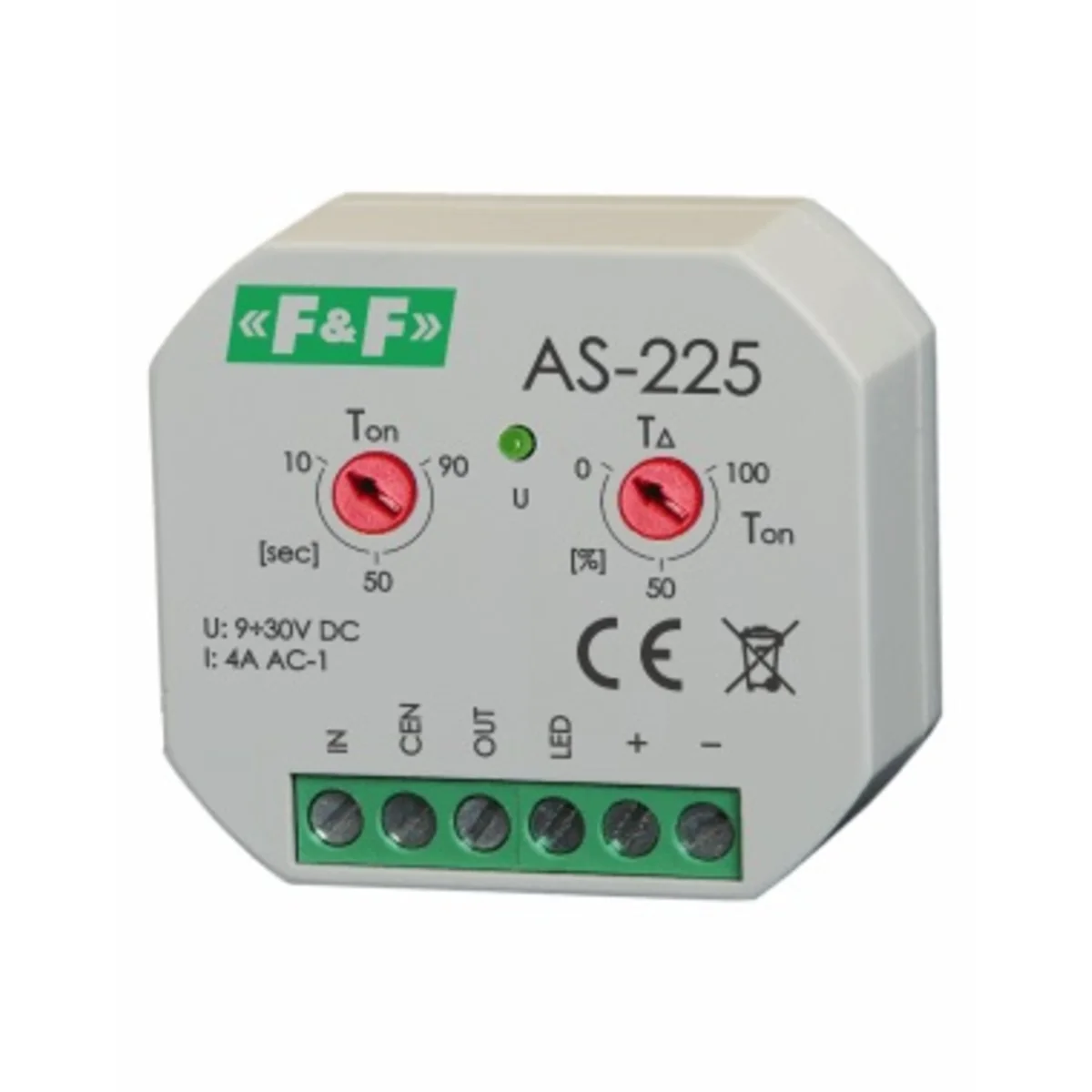

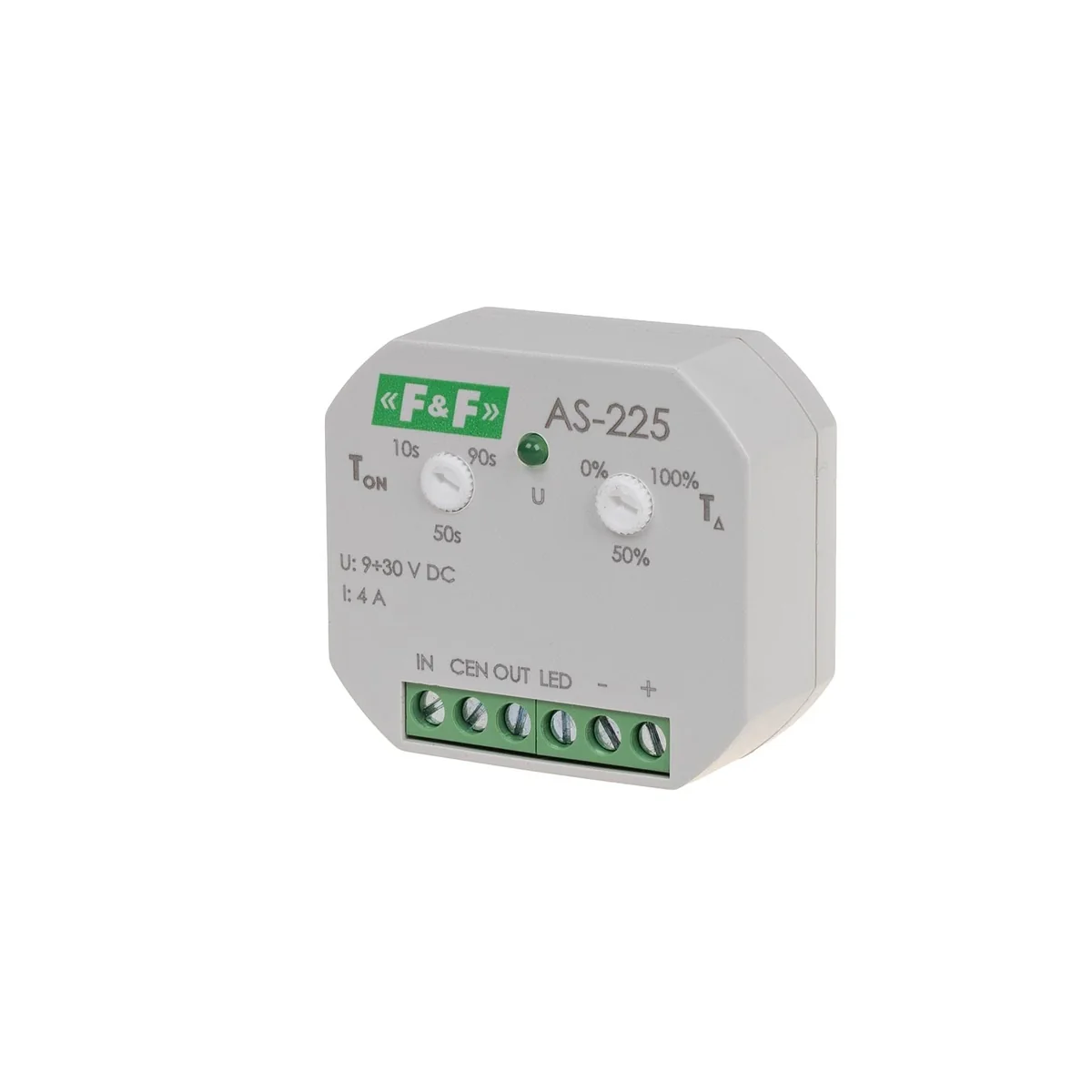

Sterownik schodowy kaskadowy AS-225

Indeks lokalny:
APS010FIFQ
Nr katalogowy:
AS-225
Kod EAN:
5902431670171
Producent: F&F
Mocowanie: Zaciski śrubowe
Montaż: Podtynkowy
Stopień ochrony: IP20
Cena:
19,03 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 51 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie
Automat AS-225 jest sterownikiem dedykowanym do budowy systemu wielopunktowego, kaskadowego układu sterowania oświetlenia schodowego, w którym można uzyskać efekt światła przemieszczającego się wzdłuż schodów.
Liczba sterowanych w ten sposób punktów świetlnych jest dowolna i wymaga tylko spięcia ze sobą odpowiedniej liczby sterowników.


Funkcje
* sterowanie wielopunktowym systemem oświetlenia
* możliwość tworzenia grupy z dowolnej ilości sterowników
* każdy ze sterowników umożliwia ustawienie własnego czasu załączenia światła oraz momentu, w którym zacznie załączać się kolejny segment.
* załączanie światła za pomocą różnorodnych zadajników:
    - przycisk dzwonkowy
    - czujnik ruchu
    - bariera optyczna
    - czujnik nacisku
      zadawanie rozkazu odbywa się bezpotencjałowo poprzez połączenie wejścia IN/OUT z poziomem „-” zasilania
* mała obudowa do puszki instalacyjnej - możliwość montażu bezpośrednio pod lampą
* prosta instalacja - tylko 3 przewody od sterownika do sterownika

wejście
     zasilanie     9÷30V DC
     wejścia sterownicze (IN, CEN, OUT)     bezpotencjałowe, wyzwalane przez podłączenie
do poziomu "-" zasilania
     pobór mocy
          czuwanie     0,3W
          praca     0,5W
wyjście
     typ wyjścia     tranzystorowe (OC - otwarty kolektor)
     prąd wyjściowy     <4A
     napięcie wyjściowe     9÷30V DC
czas załączenia Ton - regulowane     10÷90s
opóźnienie załączenia TΔ - regulowane     0÷100%Ton
przyłącze     zaciski śrubowe 2,5mm²
moment dokręcający     0,4Nm
temperatura pracy     -15÷50°C
wymiary     Ø54 (48×43mm), h= 20mm
montaż     w puszce podtynkowej Ø60
stopień ochrony     IP20



Dane techniczne

  • Mocowanie
    Zaciski śrubowe
  • Stopień ochrony
    IP20
  • PKWIU
    27.12.23.0
  • Montaż
    Podtynkowy
  • Wymiary [mm]
    43 x 48 x 20

Pozostałe dane techniczne

  • Funkcja
    Elektroniczny
  • Głębokość wbudowania
    20 mm
  • Rodzaj napięcia sterowania 1
    DC
  • Znamionowy prąd załączania
    4 A
  • Ostrzeganie przed wyłączeniem
    Brak
  • Maksymalna zdolność łączeniowa dla żarówek
    800 W
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
    300 VA
  • Sposób montażu
    Inne
  • Napięcie sterowania 1
    9 ... 30 V
  • Częstotliwość napięcia sterowania 1
    50 ... 50 Hz
  • Układ połączeń
    4 przewodowa
  • Rodzaj napięcia zasilającego
    AC
  • Maksymalna zdolność łączeniowa dla świetlówek
    150 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    250 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,045
Szerokość (m) 0,026
Długość (m) 0,095
Głębokość (m) 0,070
