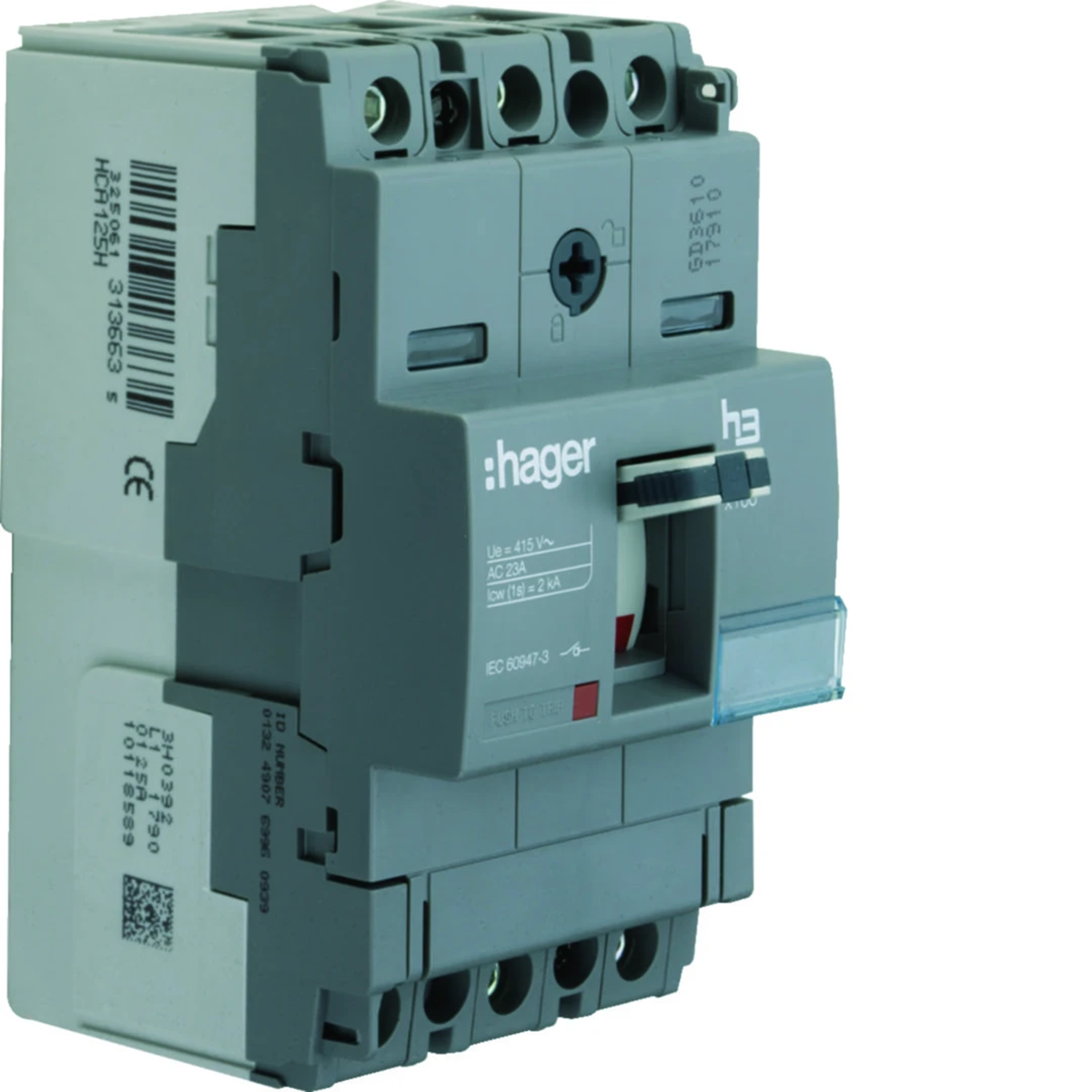

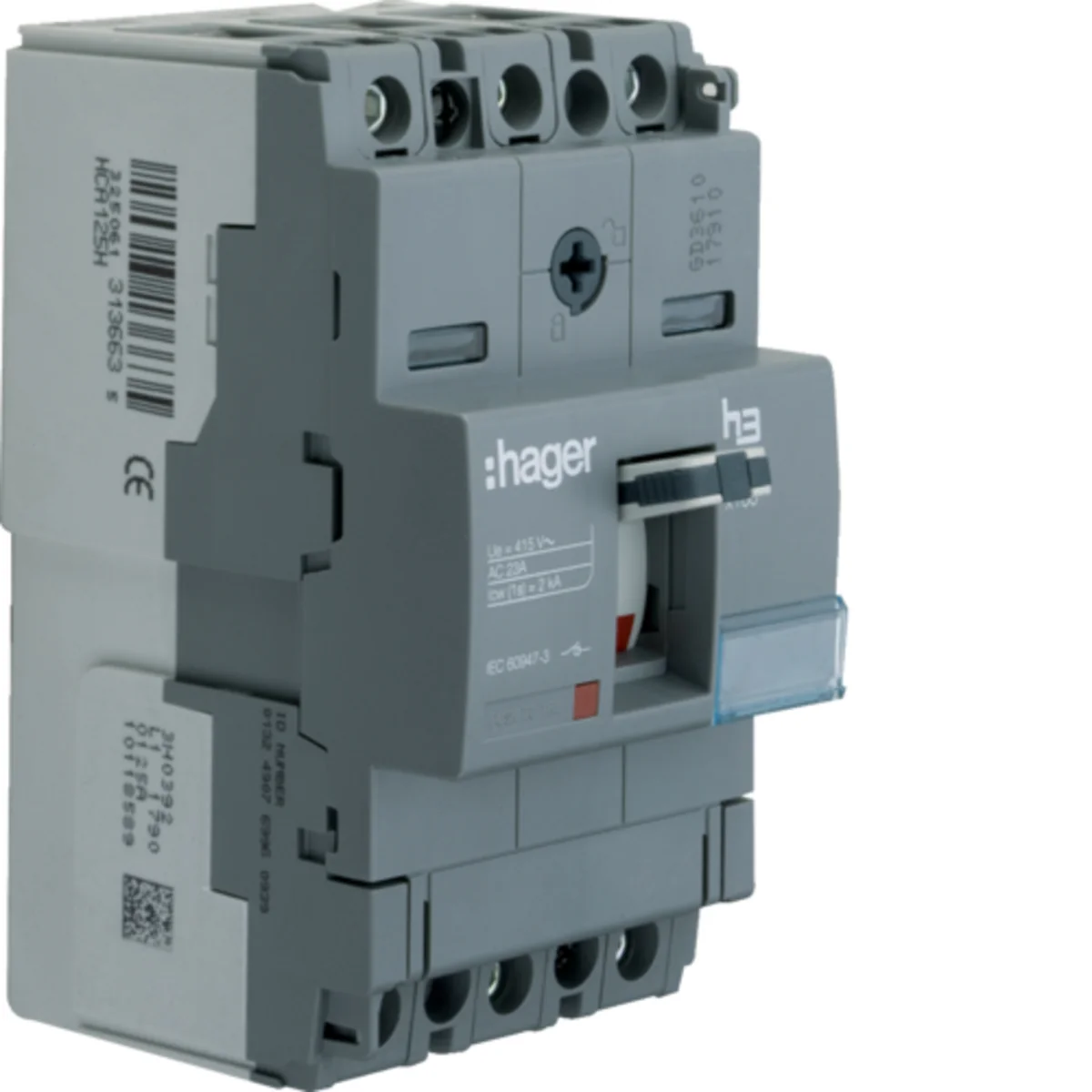

Rozłączniki mocy:
• do wyłączania i załączania prądów roboczych, nie wyposażone w wyzwalacze
• wyposażenie dodatkowe jak dla wyłączników
• Icw (1s) = 2 kA
• zgodne z normą IEC 60947-3, kat. AC22/23A Cechy:
• montaż na szynie TS35 lub płycie montażowej
• w standardzie zaciski klatkowe do podłączenia przewodów miedzianych
• zaciski klatkowe dla przewodów aluminiowych dostępne jako akcesoria
• wyposażone w konektorowe końcówki pomiarowe
• przycisk mechaniczny TEST
• zintegrowana blokada dźwigni pod kłódkę max. ∅ 4 mm
• zaciski klatkowe:
- drut od 6 do 95 mm2
- linka od 6 do 70 mm2

Prąd znamionowy [A]

125

PKWIU

27.12.22.0

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

nie
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

690 V
Znamionowy prąd ciągły Iu

125 A
Znamionowy prąd ciągły dla AC-21, 400 V

125 A
Znamionowa moc pracy dla AC-23, 400 V

123 kW
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP40

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

220 ... 690 V
Znamionowy prąd ciągły dla AC-23, 400 V

125 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

2 kA
Liczba biegunów

3
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

tak
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Przełącznik
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (NEMA)

Inne

Rodzaj opakowania	Pakiet	Paleta		Karton
Ilość	9 szt.	216 szt.	1 szt.	1 szt.
Waga (kg)	9,023	239,552	0,871	0,946
Szerokość (m)	0,321	0,800	0,075	0,128
Długość (m)	0,216	1,014	0,096	0,087
Głębokość (m)	0,371	1,200	0,130	0,169
