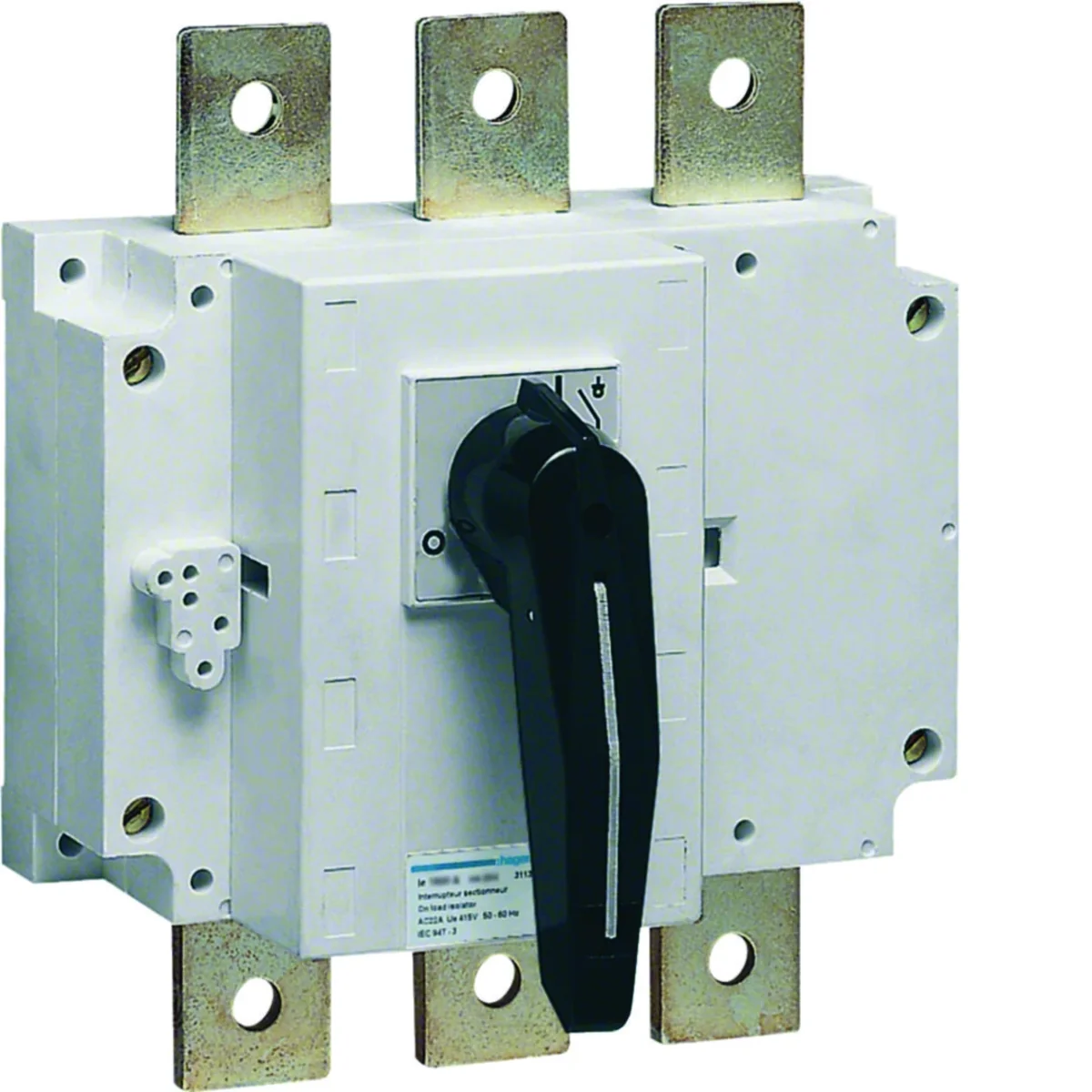

Name: Rozłącznik obciążenia trzybiegunowy 2000A
Brand: HAGER
SKU: ALM054HAGE
Price: 17984.91 PLN

Rozłącznik obciążenia izolacyjny. Jest doskonale przystosowany do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej.

Prąd:

Obciążalność prądowa prądu przemiennego AC21 w kategorii A: 2000 A,
Znamionowy prąd roboczy (AC23), kategoria A: 800 A,
Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 2000 A,
Dopuszczalne obciążenie prądem AC22 kategorii A: 800 A,
Dopuszczalne obciążenie prądem AC22 kategorii B: 800 A,
Znamionowy prąd roboczy (AC23), kategoria B: 800 A,
Prąd zwarciowy z bezpiecznikami gI-gG: 100 kA,
Znamionowy krótkotrwały prąd wytrzymywany Icw: 50 kA,
Znamionowy krótkotrwały prąd wytrzymywany 1s: 50 kA.

Moc:

Moc znamionowa poniżej 660 V, 50 Hz.: 185 kW,
Moc czynna poniżej 380/415 V, 50 Hz: 450 kW,
Moc znamionowa łączeniowa dla napięcia znamionowego 400V dla AC1: 1316 kW,
Całkowite straty mocy dla prądu znamionowego: 420 W,
Straty mocy na biegun dla prądu znamionowego: 140 W.

Liczba biegunów

3
Prąd znamionowy [A]

2000
Straty mocy [W]

420
Typ podłączenia

Zacisk
Znamionowe napięcie łączeniowe [V]

380/415
Znamionowy prąd roboczy [A]

800
PKWIU

27.12.22.0

Znamionowe napięcie izolacji [V]

1000
Stopień ochrony

IP00
Straty mocy na biegun [W]

140
Wytrzymałość mechaniczna (ilość cykli)

4000
Znamionowe napięcie udarowe [V]

8000
Przekrój przewodu (drut) [mm²]

2 x 300

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

2000 A
Znamionowy prąd ciągły dla AC-21, 400 V

2000 A
Znamionowa moc pracy dla AC-23, 400 V

720 kW
Znamionowy warunkowy prąd zwarciowy Iq

100 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

800 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

50 kA
Zdolność łączeniowa przy 400 V

1316 kW
Liczba biegunów

3
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Długa rączka obrotowa
Rodzaj podłączenia styków głównych

Zacisk kablowy

Rodzaj opakowania		Karton
Ilość	1 szt.	1 szt.
Waga (kg)	30,999	31,000
Szerokość (m)	0,380	0,600
Długość (m)	0,226	0,520
Głębokość (m)	0,372	0,800
