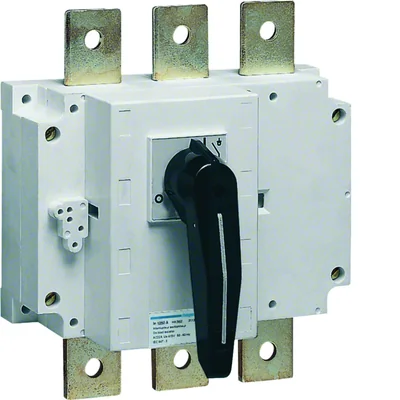

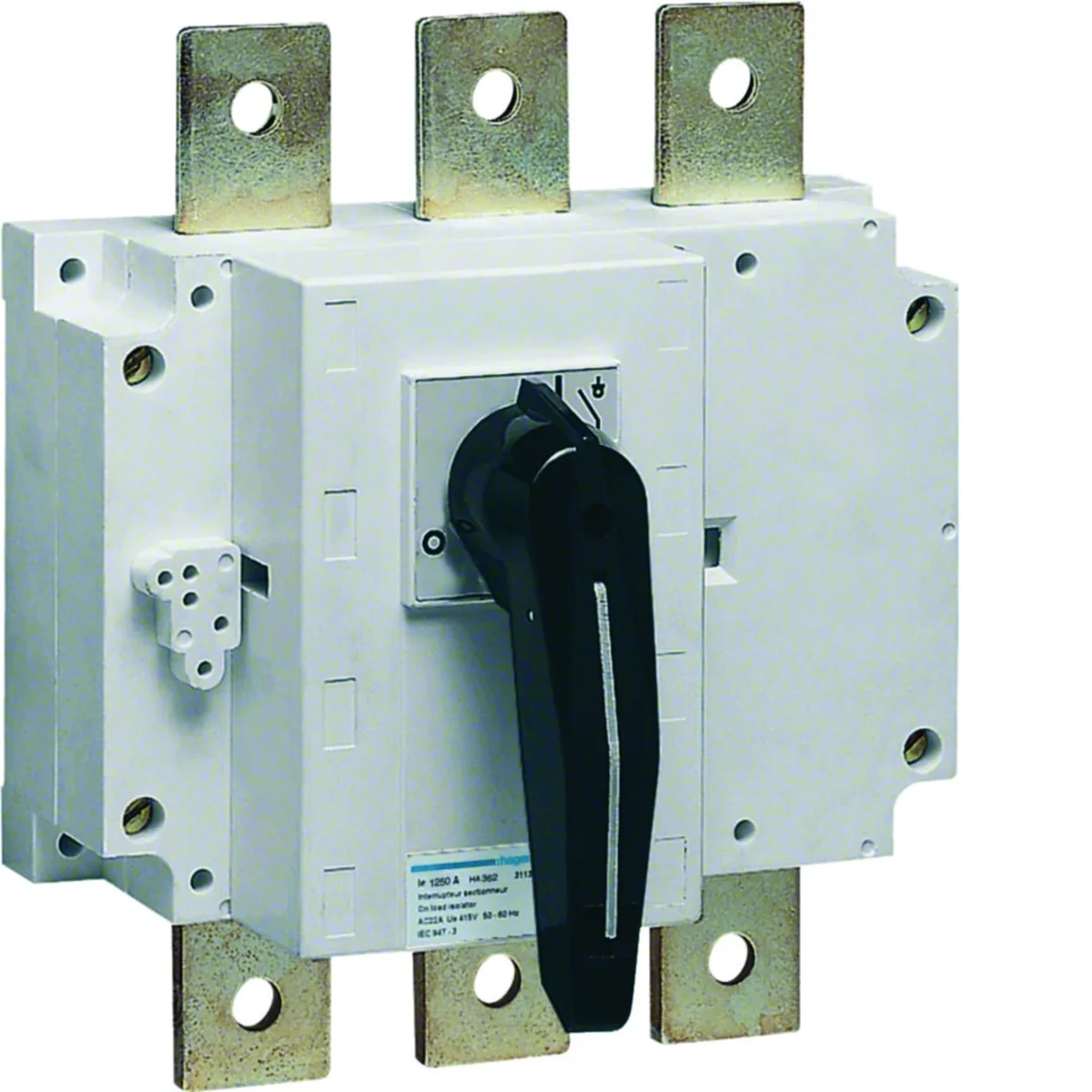

Rozłącznik obciążenia trzybiegunowy 1250A HA362

Indeks lokalny:
ALM052HAGE
Nr katalogowy:
HA362
Kod EAN:
3250613119683
Producent: HAGER
Liczba biegunów: 3
Znamionowe napięcie izolacji [V]: 1000
Prąd znamionowy [A]: 1250
Cena:
2524,91 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Rozłącznik obciążenia izolacyjny. Jest doskonale przystosowany do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej.

Prąd:

  • Obciążalność prądowa prądu przemiennego AC21 w kategorii A: 1250 A,
  • Znamionowy prąd roboczy (AC23), kategoria A: 1000 A,
  • Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 1250 A,
  • Dopuszczalne obciążenie prądem AC22 kategorii A: 1250 A,
  • Dopuszczalne obciążenie prądem AC22 kategorii B: 1250 A,
  • Znamionowy prąd roboczy (AC23), kategoria B: 1000 A,
  • Prąd zwarciowy z bezpiecznikami gI-gG: 50 kA,
  • Znamionowy krótkotrwały prąd wytrzymywany Icw: 50 kA,
  • Znamionowy krótkotrwały prąd wytrzymywany 1s: 50 kA.

Moc:

  • Moc znamionowa poniżej 660 V, 50 Hz.: 400 kW,
  • Moc czynna poniżej 380/415 V, 50 Hz: 560 kW,
  • Moc znamionowa łączeniowa dla napięcia znamionowego 400V dla AC1: 822 kW,
  • Całkowite straty mocy dla prądu znamionowego: 255 W,
  • Straty mocy na biegun dla prądu znamionowego: 85 W.

Dane techniczne

  • Liczba biegunów
    3
  • Prąd znamionowy [A]
    1250
  • Straty mocy [W]
    255
  • Typ podłączenia
    Zacisk
  • Znamionowe napięcie łączeniowe [V]
    380/415
  • Znamionowy prąd roboczy [A]
    1000
  • PKWIU
    27.12.22.0
  • Znamionowe napięcie izolacji [V]
    1000
  • Stopień ochrony
    IP00
  • Straty mocy na biegun [W]
    85
  • Wytrzymałość mechaniczna (ilość cykli)
    4000
  • Znamionowe napięcie udarowe [V]
    8000
  • Przekrój przewodu (drut) [mm²]
    4 x 185

Pozostałe dane techniczne

  • Jako rozłącznik główny
    tak
  • Jako rozłącznik bezpieczeństwa
    tak
  • Jako przełącznik nawrotny
    tak
  • Znamionowe napięcie pracy
    380 ... 415 V
  • Znamionowy prąd ciągły dla AC-21, 400 V
    1250 A
  • Znamionowa moc pracy dla AC-23, 400 V
    562 kW
  • Znamionowy warunkowy prąd zwarciowy Iq
    50 kA
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Wbudowany napęd silnikowy
    tak
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Do montażu tablicowego 4-otworowego
    tak
  • Do instalacji w tablicach rozdzielczych
    tak
  • Kolor elementu sterowniczego
    Czarny
  • Z mechanizmem ryglującym
    tak
  • Stopień ochrony (IP) części czołowej
    IP00
  • Jako rozłącznik remontowy
    tak
  • Jako wyłącznik awaryjny
    tak
  • Maksymalne znamionowe napięcie pracy Ue AC
    415 V
  • Znamionowy prąd ciągły Iu
    1250 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw
    50 kA
  • Zdolność łączeniowa przy 400 V
    822 kW
  • Liczba biegunów
    3
  • Liczba styków pomocniczych zwiernych
    0
  • Opcjonalny napęd silnikowy
    tak
  • Opcjonalny wyzwalacz napięciowy
    tak
  • Do montażu na płycie
    tak
  • Do montażu czołowego centralnie
    tak
  • Do montażu pośredniego
    tak
  • Rodzaj elementu wykonawczego
    Długa rączka obrotowa
  • Rodzaj podłączenia styków głównych
    Zacisk kablowy

Opakowania zbiorcze

Rodzaj opakowania Karton Paleta
Ilość 1 szt. 1 szt. 36 szt.
Waga (kg) 10,500 12,965 489,740
Szerokość (m) 0,372 0,400 0,800
Długość (m) 0,330 0,245 0,690
Głębokość (m) 0,140 0,405 1,200
