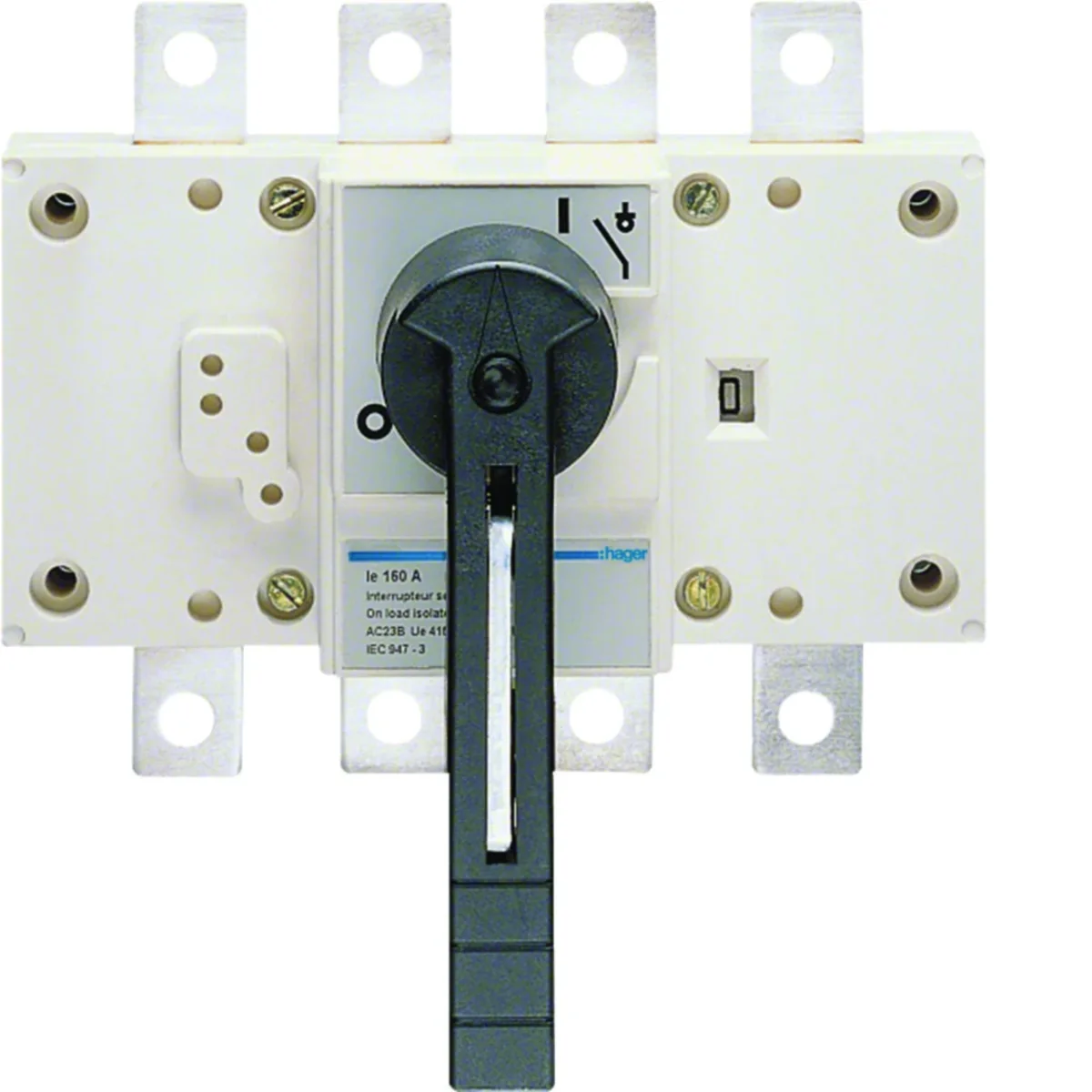

Name: Rozłącznik obciążenia czterobiegunowy 630A
Brand: HAGER
SKU: ALM058HAGE
Price: 936.82 PLN

Rozłącznik obciążenia izolacyjny. Jest doskonale przystosowany do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej.

Prąd:

Obciążalność prądowa prądu przemiennego AC21 w kategorii A: 630 A
Znamionowy prąd roboczy (AC23), kategoria A: 630 A
Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 630 A
Dopuszczalne obciążenie prądem AC22 kategorii A: 630 A
Dopuszczalne obciążenie prądem AC22 kategorii B: 630 A
Znamionowy prąd roboczy (AC23), kategoria B: 630 A
Prąd zwarciowy umowny: 45 kA
Prąd zwarciowy z bezpiecznikami gI-gG: 50 kA
Znamionowy krótkotrwały prąd wytrzymywany Icw: 13 kA
Znamionowy krótkotrwały prąd wytrzymywany 1s: 13 kA

Moc:

Zasilanie poniżej 440/500V 50Hz: 220 kW
Moc znamionowa poniżej 660 V, 50 Hz.: 150 kW
Moc czynna poniżej 380/415 V, 50 Hz: 220 kW
Moc znamionowa łączeniowa dla napięcia znamionowego 400V dla AC1: 414 kW
Całkowite straty mocy dla prądu znamionowego: 92,7 W
Straty mocy na biegun dla prądu znamionowego: 30,9 W

Liczba biegunów

4
Prąd znamionowy [A]

630
Straty mocy [W]

92,7
Typ podłączenia

Zacisk
Prąd zwarciowy umowny [kA]

45
Znamionowy prąd roboczy [A]

630
PKWIU

27.12.22.0

Znamionowe napięcie izolacji [V]

1000
Stopień ochrony

IP00
Straty mocy na biegun [W]

30,9
Znamionowe napięcie łączeniowe [V]

380/415
Znamionowe napięcie udarowe [V]

8000
Przekrój przewodu (drut) [mm²]

2 x 300

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

630 A
Znamionowy prąd ciągły dla AC-21, 400 V

630 A
Znamionowa moc pracy dla AC-23, 400 V

225 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

630 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

13 kA
Zdolność łączeniowa przy 400 V

414 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Długa rączka obrotowa
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Paleta
Ilość	1 szt.	1 szt.	24 szt.
Waga (kg)	5,500	5,555	356,300
Szerokość (m)	0,315	0,283	0,800
Długość (m)	0,270	0,165	1,100
Głębokość (m)	0,160	0,304	1,200
