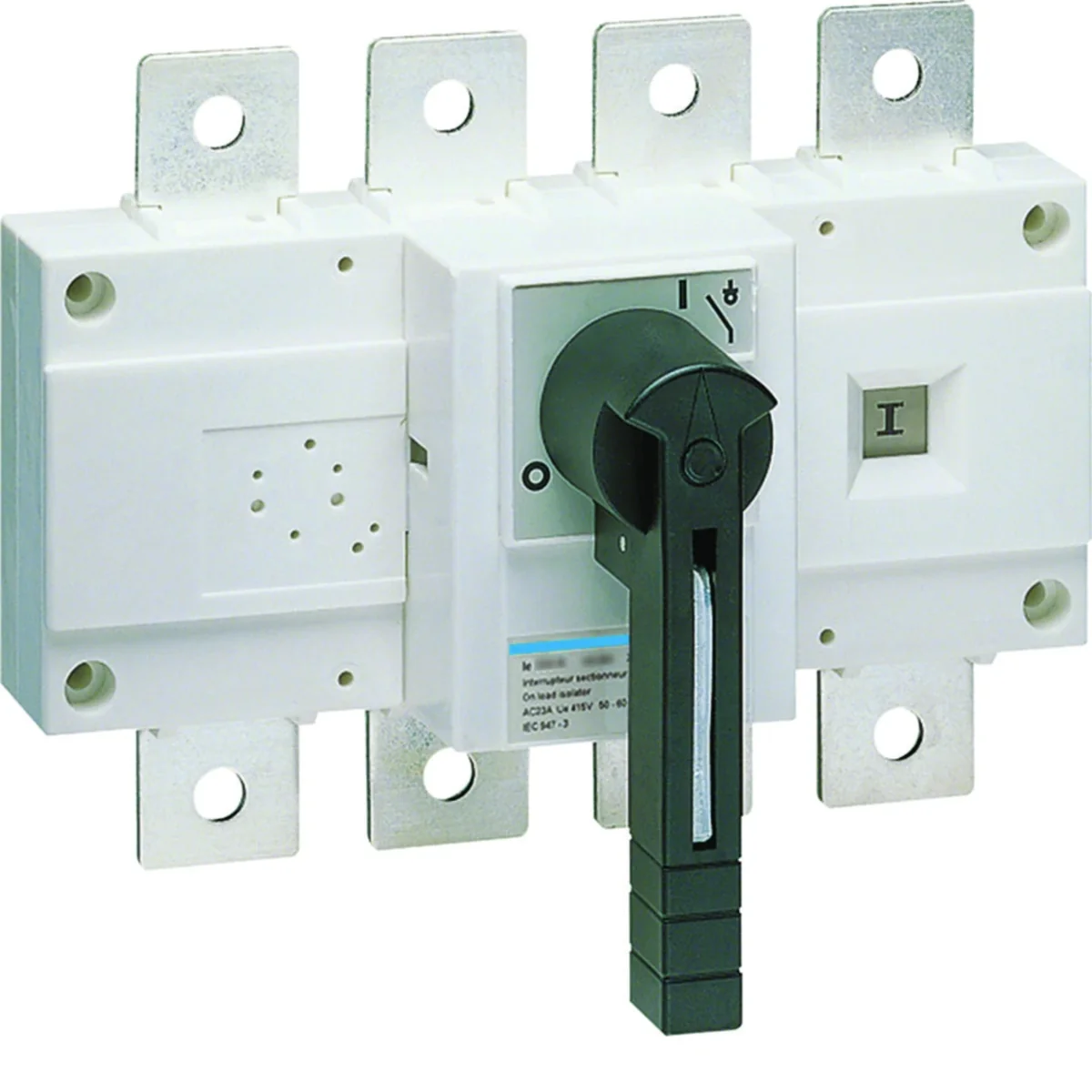

Name: Rozłącznik obciążenia czterobiegunowy 400A
Brand: HAGER
SKU: ALM057HAGE
Price: 607.39 PLN

Rozłącznik obciążenia izolacyjny. Jest doskonale przystosowany do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej.

Prąd:

Obciążalność prądowa prądu przemiennego AC21 w kategorii A: 400 A
Znamionowy prąd roboczy (AC23), kategoria A: 400 A
Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 400 A
Dopuszczalne obciążenie prądem AC22 kategorii A: 400 A
Dopuszczalne obciążenie prądem AC22 kategorii B: 400 A
Znamionowy prąd roboczy (AC23), kategoria B: 400 A
Prąd zwarciowy umowny: 30 kA
Prąd zwarciowy z bezpiecznikami gI-gG: 50 kA
Znamionowy krótkotrwały prąd wytrzymywany Icw: 9 kA
Znamionowy krótkotrwały prąd wytrzymywany 1s: 9 kA

Moc:

Zasilanie poniżej 440/500V 50Hz: 140 kW
Moc znamionowa poniżej 660 V, 50 Hz.: 90 kW
Moc czynna poniżej 380/415 V, 50 Hz: 132 kW
Moc znamionowa łączeniowa dla napięcia znamionowego 400V dla AC1: 263 kW
Całkowite straty mocy dla prądu znamionowego: 57,6 W
Straty mocy na biegun dla prądu znamionowego: 14,4 W

Liczba biegunów

4
Prąd znamionowy [A]

400
Straty mocy [W]

57,6
Typ podłączenia

Zacisk
Prąd zwarciowy umowny [kA]

30
Znamionowy prąd roboczy [A]

400
PKWIU

27.12.22.0

Znamionowe napięcie izolacji [V]

1000
Stopień ochrony

IP00
Straty mocy na biegun [W]

14,4
Znamionowe napięcie łączeniowe [V]

380/415
Znamionowe napięcie udarowe [V]

8000
Przekrój przewodu (drut) [mm²]

1 x 240

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

400 A
Znamionowy prąd ciągły dla AC-21, 400 V

400 A
Znamionowa moc pracy dla AC-23, 400 V

112 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

400 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

9 kA
Zdolność łączeniowa przy 400 V

263 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Długa rączka obrotowa
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	3 szt.	72 szt.
Waga (kg)	2,000	2,360	7,500	205,000
Szerokość (m)	0,230	0,230	0,315	0,800
Długość (m)	0,160	0,160	0,215	1,010
Głębokość (m)	0,130	0,130	0,360	1,200
